iphone6p不开机维修一例

更新时间:2016-09-07 浏览量:2241

  机器型号:iPhone6p

  故障现象:不开机,按开关无反应。

  客户描述:

iphone6p不开机维修
iphone6p不开机维修(图1)

  维修过程:

  接上主板点触发无反应,开关有1.8V供电。用万用表测供电对地阻值,发现PP1V8_SDRAM、PP1V2、PP1V2_SDRAM 这三路供电短路。一路一路拆,拆掉电源芯片发现PP1V2不短路了。

iphone6p不开机维修
iphone6p不开机维修(图2)

  断开U5411_RF后pp1v8_SDRAM不短路。

iphone6p不开机维修
iphone6p不开机维修(图3)

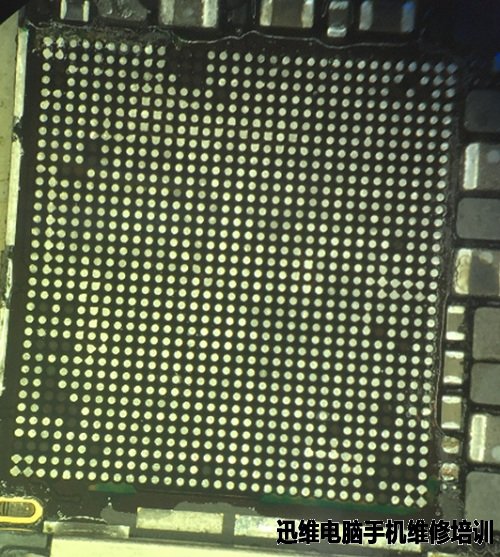

  拆掉CPUPP1V2_SDRAM这路不短了。这路是给CPU和暂存供电的,有可能是CPU坏了,也有可能是暂存坏了。

iphone6p不开机维修
iphone6p不开机维修(图4)

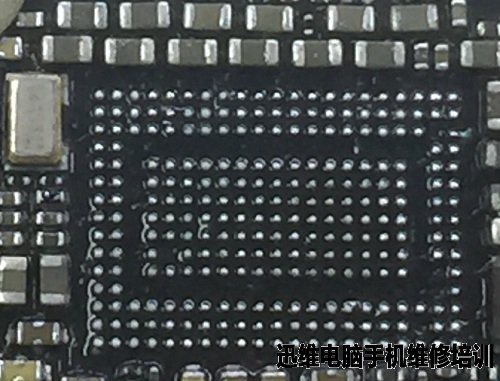

  这个只能焊上CPU才知道,开始搞CPU。如图:

iphone6p不开机维修
iphone6p不开机维修(图5)

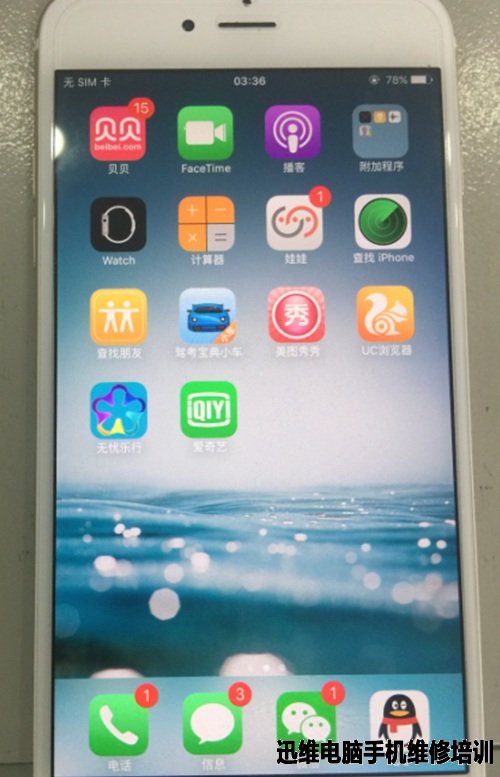

  CPU有点漏铜,涂上绿油植好球,把坏的芯片补好,焊上CPU能开机也不短路了。又换了一个暂存焊上后,开机能显示,OK后的测试图片。

iphone6p不开机维修
iphone6p不开机维修(图6)

iphone6p不开机维修
iphone6p不开机维修(图7)
