iphone6p进水致录音摄像功能异常维修案例

更新时间:2016-09-29 浏览量:665

  机器型号:iPhone6p

  故障现象:无录音,前后摄像头不能用,打电话无法熄屏,前置听筒没有。

  客户描述:

iphone6p进水致录音摄像功能异常维修
iphone6p进水致录音摄像功能异常维修(图1)

  维修流程:

  把主板装到总成测试,发现无录音,前后摄像头不能用,打电话无法熄屏,前置听筒没有。

  观察主板,发现这个主板修过,触摸飞过线,怀疑高温导致前边的问题。先从座子J1111入手,发现座子开裂,感光二极管拆掉了,那就换吧!换后打值发现听筒信号阻值无穷大,音频芯片空焊,换掉。发现摄像头2.85V转换管空焊,重植。

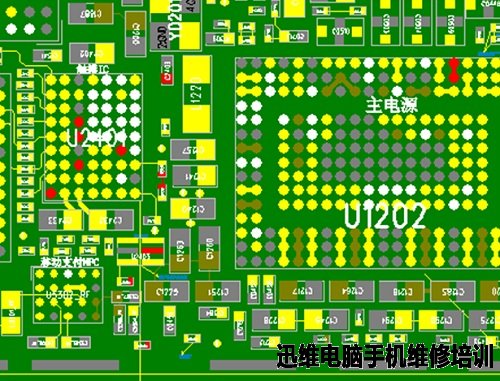

  这些修好后,前边问题基本解决的差不多了。就剩打电话无法熄屏了,又测试了一遍阻值,发现没问题,开始测电压,电压也都正常。又测了下开启信号,电压也正常。看开启信号是到白触摸的,难道白触摸有问题?又测试了下上拉供电R2405的阻值,发现PP1V8_GRAPE供电的值只有30左右,因为这边连了几个芯片如图:

iphone6p进水致录音摄像功能异常维修
iphone6p进水致录音摄像功能异常维修(图2)

  先拆了白触摸,不行,又抠掉滤波电容,也不行。在显微镜下观察发现U2403被上家换过直接拆掉阻值正常,又把拆掉的芯片换上,开机测试OK。

  测试图:

iphone6p进水致录音摄像功能异常维修
iphone6p进水致录音摄像功能异常维修(图3)

iphone6p进水致录音摄像功能异常维修
iphone6p进水致录音摄像功能异常维修(图4)
