ipad air 2开机大电流维修案例

更新时间:2016-09-29 浏览量:1128

  客户送来一台ipad air2二修机,拆机发现电池和液晶排线都贴有隔热胶带。拆开主板测量电池供电脚和PPVCC- MAN对地值均正常。夹可调电源通电测试,触发开机脚开机电流有跳变,正常开机。

  本以为主板没有什么问题,接屏测试。触发开机脚启动电流跳变正常,到亮屏的时候电流突然变大,电源管理芯片发热严重。拔了屏到好板上测试屏正常,确定故障在主板上。测量主板上显示屏接口发现背光供电脚对地值无穷大,确定为背光电路有问题。

  测量接口附近的两个电感正常,接着测量电感所连的两个二极管,两个二极管全被烧断。更换二极管,故障解决。
ipad air 2开机大电流维修

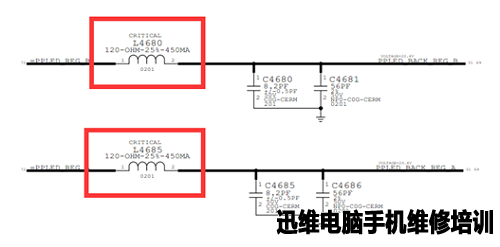

ipad air2开机大电流维修(图1)

ipad air 2开机大电流维修

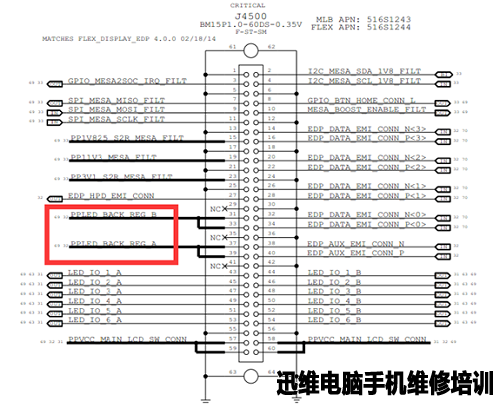

ipad air 2开机大电流维修(图2)

ipad air 2开机大电流维修

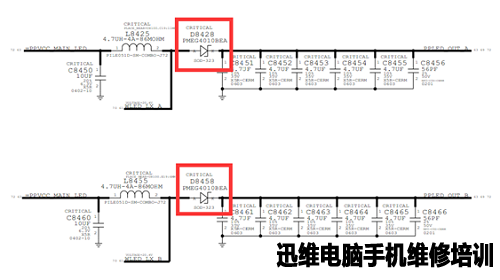

ipad air 2开机大电流维修(图3)

ipad air 2开机大电流维修

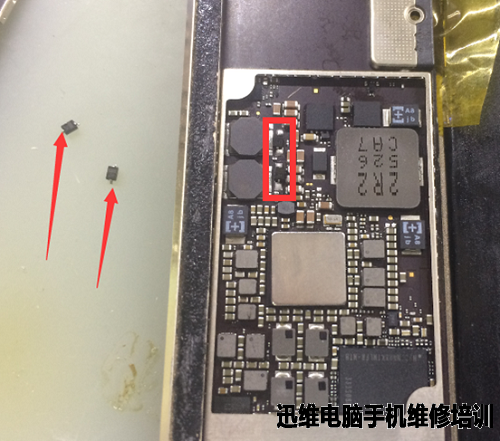

ipad air 2开机大电流维修(图4)
