iPhone6p开机阴阳屏,熄屏无法唤醒维修一例

更新时间:2016-09-30 浏览量:2103

  机器型号:iPhone6p

  故障现象:开机阴阳屏,熄屏唤醒屏幕不显示

  客户描述:拿到别的地方修过没修好。

iPhone6p开机阴阳屏,熄屏无法唤醒维修
iPhone6p开机阴阳屏,熄屏无法唤醒维修(图1)

  维修过程:

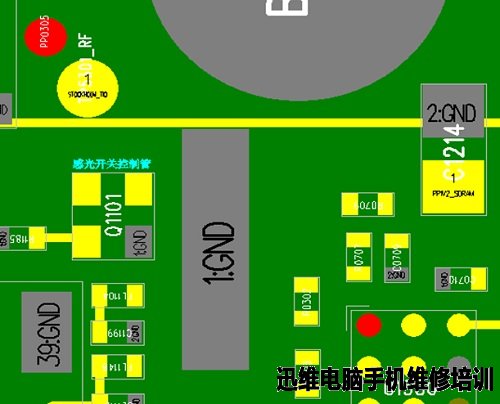

  首先开机测试发现右边屏幕暗,左边正常。先从背光开始修,拆机发现右边背光有绿油别人飞过线,是从U1508 A1脚飞到指纹座子下边的测试点。如图:

iPhone6p开机阴阳屏,熄屏无法唤醒维修
iPhone6p开机阴阳屏,熄屏无法唤醒维修(图2)

iPhone6p开机阴阳屏,熄屏无法唤醒维修
iPhone6p开机阴阳屏,熄屏无法唤醒维修(图3)

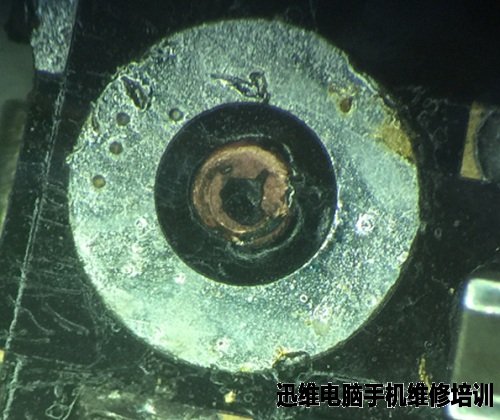

  直接拆掉右边背光IC打值,发现阻值正常。因为左边背光IC和右边IC的I2C总线不是同一条。左边正常右边换过芯片也不正常,所以怀疑是I2C总线出问题了。在显微镜下观察螺丝柱,发现左右两边的螺丝孔都有拧痕。如图:

iPhone6p开机阴阳屏,熄屏无法唤醒维修
iPhone6p开机阴阳屏,熄屏无法唤醒维修(图4)

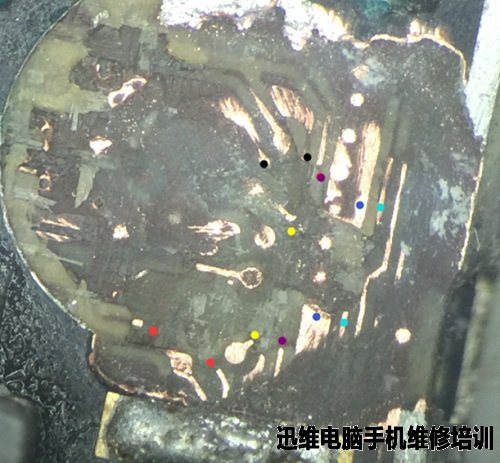

  左边刮开后发现没断线,右边刮开发现断线。如图:

iPhone6p开机阴阳屏,熄屏无法唤醒维修
iPhone6p开机阴阳屏,熄屏无法唤醒维修(图5)

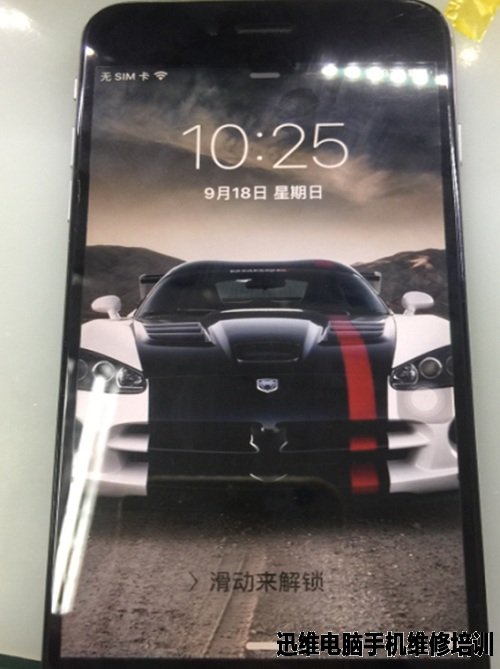

  把断线接好,开机,故障修复。如图:

iPhone6p开机阴阳屏,熄屏无法唤醒维修
iPhone6p开机阴阳屏,熄屏无法唤醒维修(图6)

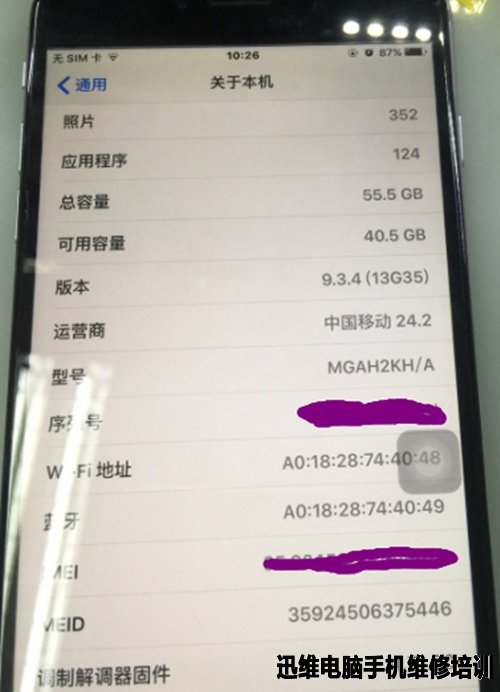

  测试图。

iPhone6p开机阴阳屏,熄屏无法唤醒维修
iPhone6p开机阴阳屏,熄屏无法唤醒维修(图7)
