iPhone6p无WiFi故障修复一例

更新时间:2016-10-08 浏览量:1728

  机器型号:iPhone6p

  故障现象:无WiFi,系统里边WiFi图标打不开。

iPhone6p无WiFi故障修复一例
iPhone6p无WiFi故障修复一例(图1)

  客户描述:

iPhone6p无WiFi故障修复一例
iPhone6p无WiFi故障修复一例(图2)

  维修过程:

  客户已经换过WiFiI芯片还补过线,把WiFi芯片直接去掉,测对地阻值,阻值都正常。因为PCIE总线是无阻值的,只能测量焊盘到电容线路的通断。如图:

iPhone6p无WiFi故障修复一例
iPhone6p无WiFi故障修复一例(图3)

iPhone6p无WiFi故障修复一例
iPhone6p无WiFi故障修复一例(图4)

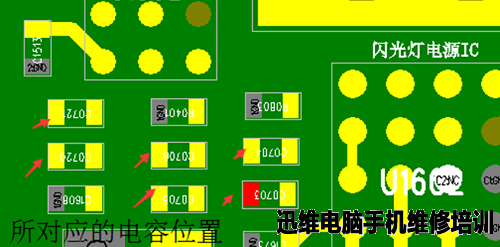

  通过测量发现,C0704、C0705线路开路,在实物图上对应的焊盘如下图所示。

iPhone6p无WiFi故障修复一例
iPhone6p无WiFi故障修复一例(图5)

  这个线在反面有对应的2个测试点,如图:

iPhone6p无WiFi故障修复一例
iPhone6p无WiFi故障修复一例(图6)

  把这两根开路的线连接上,补好线涂上绿油固化好,把芯片装上去开机测试,还是不行。又把芯片拆掉打值发现WiFi芯片的复位还断线,是那种似断非断的状态,直接从复位电阻飞线。如图:

iPhone6p无WiFi故障修复一例
iPhone6p无WiFi故障修复一例(图7)

  飞好线装上芯片开机测试故障解决。


iPhone6p无WiFi故障修复一例(图8)
