iPhone 6s Plus 阴阳屏不触摸维修案例

更新时间:2016-10-29 浏览量:2487


  机型:iPhone 6s Plus

  故障:阴阳屏不触摸

  维修过程:

  接一台iPhone 6s Plus,客户描述为换过屏,修过后造成左边屏灯不亮右边正常,无触摸。

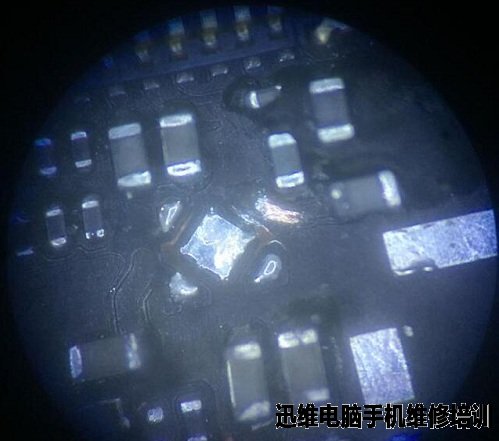

iPhone 6s Plus 阴阳屏不触摸维修 图1
iPhone 6s Plus 阴阳屏不触摸维修 图1

  拿到机器后,对故障进行逐一排查。

  拆机观察主板。

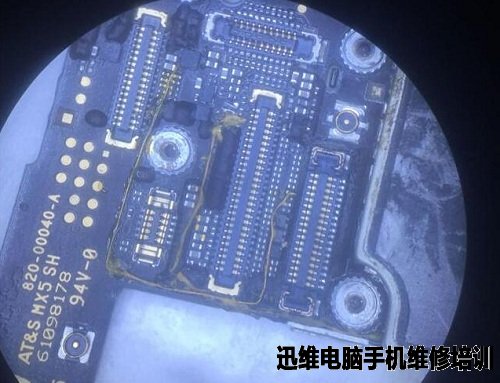

iPhone 6s Plus 阴阳屏不触摸维修 图2
iPhone 6s Plus 阴阳屏不触摸维修 图2

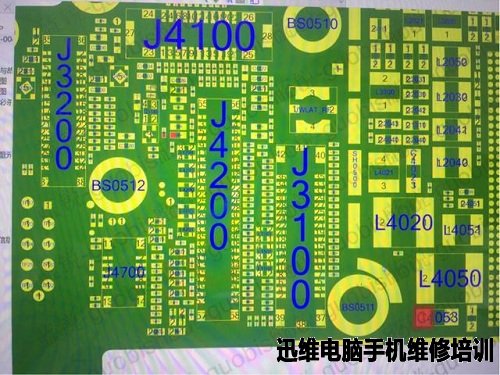

  通过显微镜发现显示座旁边的板层已经被刮烂了。结合点位图分析,这一路刚好是通过一个电感连接到主板背面的左背光IC。

iPhone 6s Plus 阴阳屏不触摸维修 图3
iPhone 6s Plus 阴阳屏不触摸维修 图3

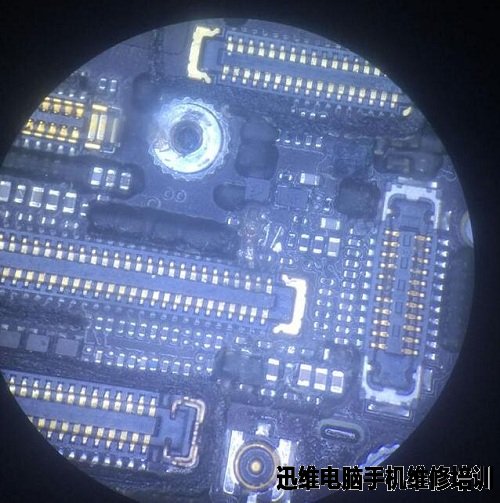

  找到了故障点,直接从FL4291飞线到C4053。

iPhone 6s Plus 阴阳屏不触摸维修 图4
iPhone 6s Plus 阴阳屏不触摸维修 图4

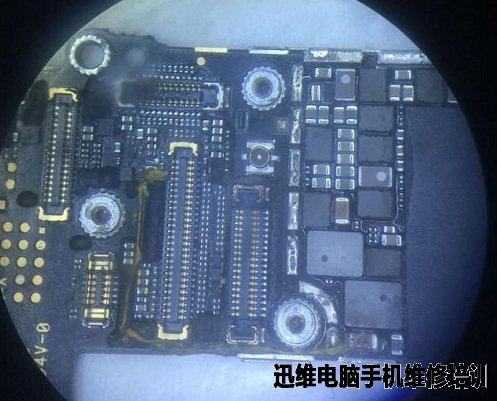

  飞好线装机测试。

iPhone 6s Plus 阴阳屏不触摸维修 图5
iPhone 6s Plus 阴阳屏不触摸维修 图5

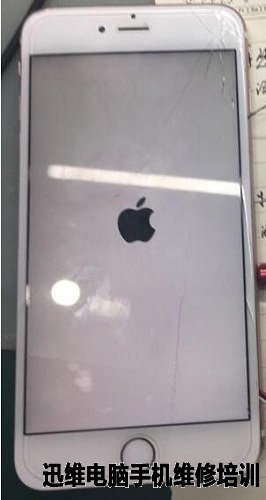

  背光自己能正常显示了,触摸也正常了。但是在试机的过程中发现后置摄像头无法打开,闪光灯也无法正常使用。检测发现是只要一扣指纹排线机子就无法触摸了(已经排除了是外配问题)。

iPhone 6s Plus 阴阳屏不触摸维修 图6
iPhone 6s Plus 阴阳屏不触摸维修 图6

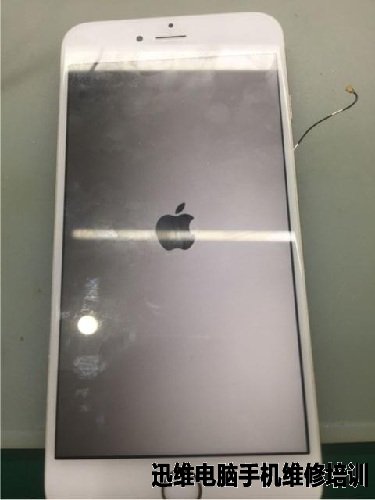

  接下来处理后置摄像头打不开的问题,由于机器是上半部分进水腐蚀严重,摄像头供电管位于主板最前端很容易烧坏。直接借3V供电,故障排除,维修到此结束。

iPhone 6s Plus 阴阳屏不触摸维修 图7
iPhone 6s Plus 阴阳屏不触摸维修 图7
