iPhone6 Plus 进水后阴阳屏维修一例

更新时间:2016-11-21 浏览量:1915


  机型:iPhone6 Plus

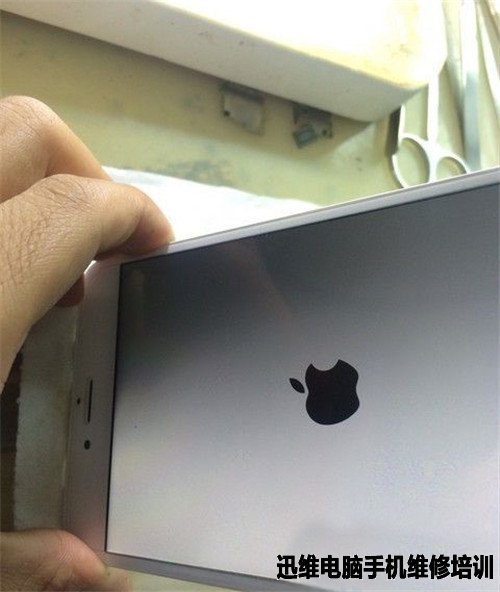

  故障:进水阴阳屏

  维修过程:根据经验,是主板两个背光升压芯片其中的一颗导致的,(另一个不工作的话整个就是黑屏)

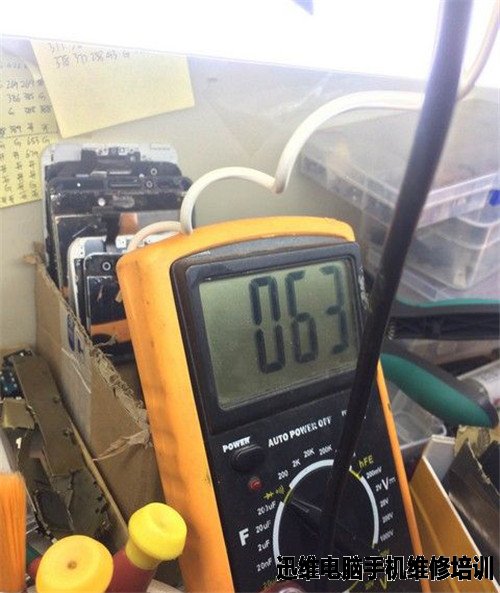

  所以把那个芯片换了,结果依旧阴阳屏,排除屏幕问题后,好好研究一下,先打显示座子阻值,发现第4脚阻值60左右,正常应该在430左右。

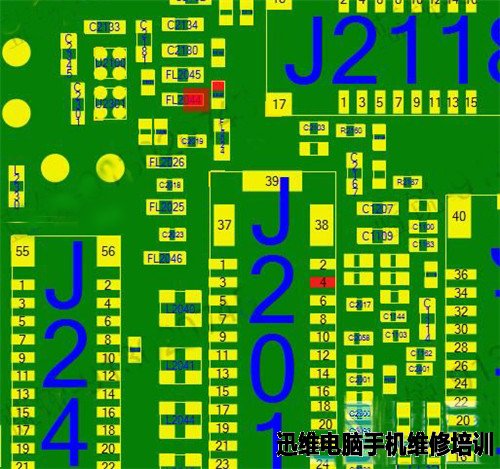

  现在背光芯片拆了,应该是开路,但还是有阻值,这一脚通过那个FL电感直接去了背光芯片,拆下FL2044后,座子正常开路,说明故障在电感后面。

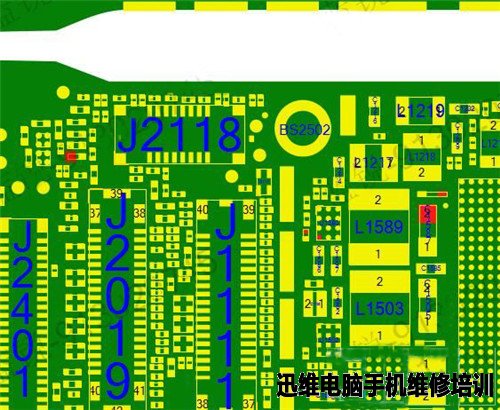

  电感后边连接背光芯片,二极管,两个电容。

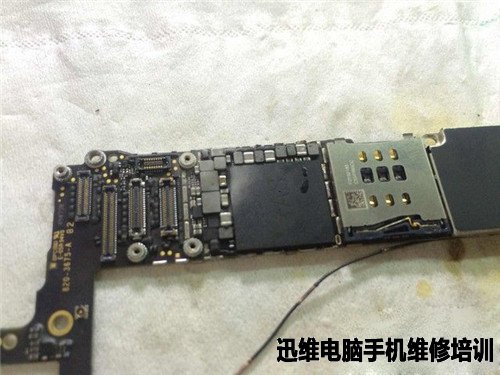

  松香大法来了。   好多人知道松香大法,但是不会操作,其实也简单,烙铁头温度控制好,正常焊接温度的时候,沾湿的海绵,这样温度就下来了。迅速沾松香,抬起点烙铁尖,(针对弯尖型烙铁头)让融化的松香待在烙铁头上,然后紧挨着要熏的地方,这样,烙铁头升温,松香雾就熏到主板上了。



  熏好直接给这路加电5v(背光正常工作15v左右,所以不会有问题) 5v大电压瞬间就烧出犯罪嫌疑人了。



  拆下来量,电容已经变成电阻了。


  再仔细观察,二极管也击穿了, 一起换了。

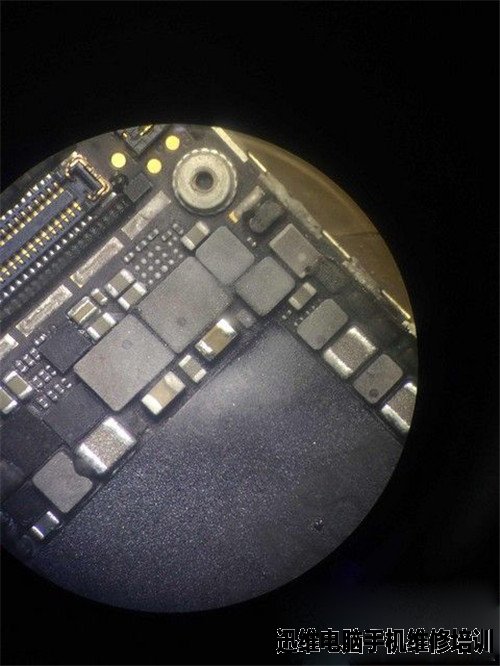

  更换完后,屏幕异常闪烁,(不是静电的那种闪)无奈,把两个升压大电感也一起换了, 因为大电感体积大,靠近CPU,怕吹爆锡,这是最后完工的图, 背光已经正常了,测试其他功能ok,维修结束。
