iPhone6S Plus卡白苹果,不充电,不联机维修

更新时间:2016-11-19 浏览量:1734

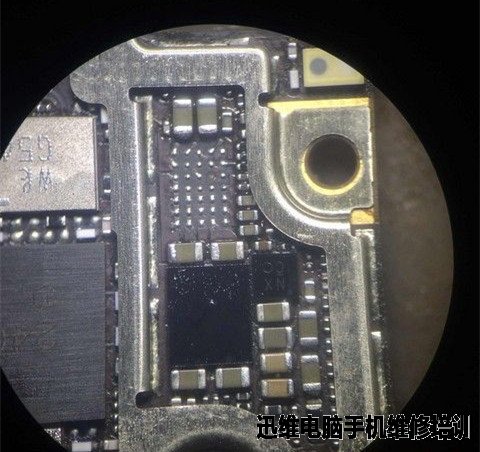

  收到同行的一台机器,开机卡白苹果界面,插线没反应,不联机。主板拿来一看已经修过了,USB管和充电管都换过。摘下来一看,有断线,先补了点。

iPhone6S Plus卡白苹果,不充电,不联机维修
iPhone6S Plus卡白苹果,不充电,不联机维修(图1)

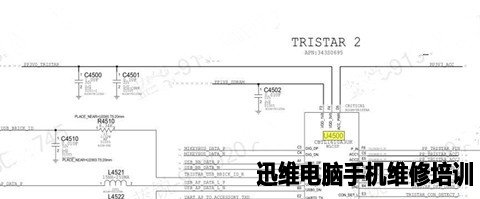

  6SP U4500(USB管)不正常会导致不进系统,更换USB管后问题依旧。

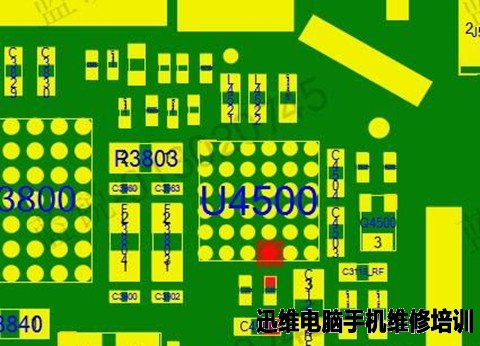

  拆下USB管打阻值发现3.0V供电F4脚阻值为103,正常应该340左右,排出其他电容的可能,开机测量电压,偶尔蹦个1V出来,明显不正常。缺少供电,U4500肯定不工作,所以才会不联机,不充电,不进系统的。

  这一路供电是主电源给的,判断是主电源的问题。因为同行着急拿走,所以不换电源了,借电吧!


iPhone6S Plus卡白苹果,不充电,不联机维修(图2)

  把原来供电脚挖开。

iPhone6S Plus卡白苹果,不充电,不联机维修
iPhone6S Plus卡白苹果,不充电,不联机维修(图3)

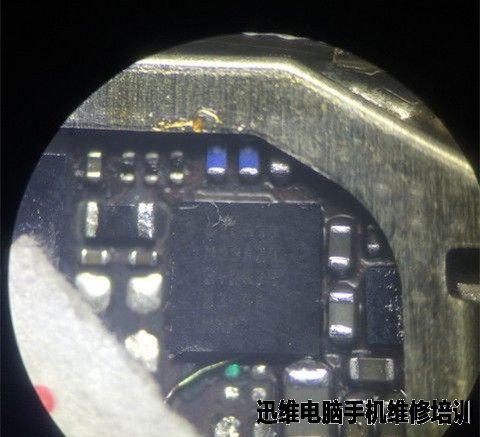

  把那些不重要的电容都拿走,飞线到F4脚,绿油固定。

iPhone6S Plus卡白苹果,不充电,不联机维修
iPhone6S Plus卡白苹果,不充电,不联机维修(图4)

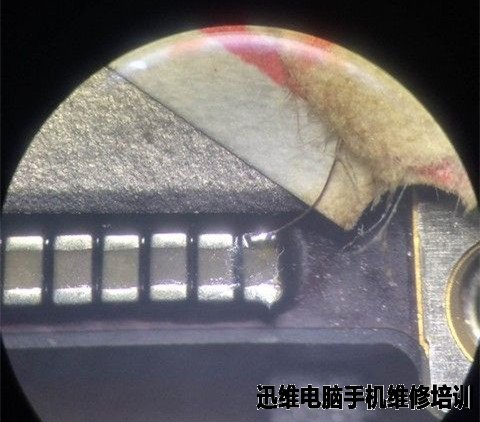

  另一头飞到硬盘的3V供电滤波电容上。

iPhone6S Plus卡白苹果,不充电,不联机维修
iPhone6S Plus卡白苹果,不充电,不联机维修(图5)

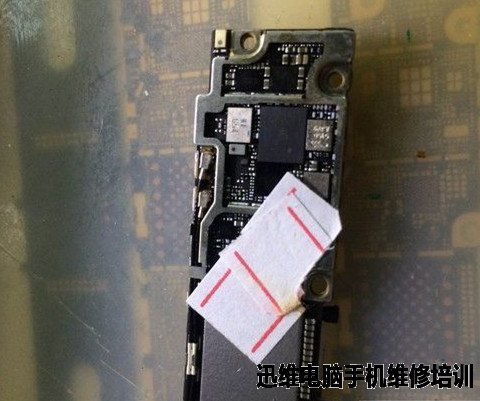

  临时测试,铜线不绝缘,先用标签纸挡着点。

iPhone6S Plus卡白苹果,不充电,不联机维修
iPhone6S Plus卡白苹果,不充电,不联机维修(图6)

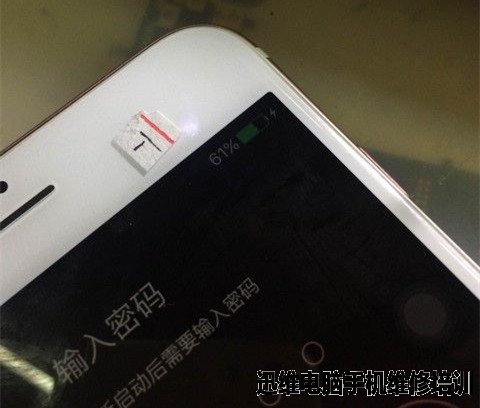

  开机进去了,充电ok!

iPhone6S Plus卡白苹果,不充电,不联机维修
iPhone6S Plus卡白苹果,不充电,不联机维修(图7)

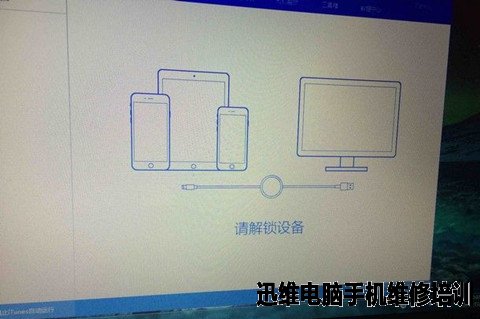

  插电脑也联机了。

iPhone6S Plus卡白苹果,不充电,不联机维修
iPhone6S Plus卡白苹果,不充电,不联机维修(图8)

  把临时固定的铜线焊上漆包线,穿过屏蔽罩,绿油固定,这样就可靠了。

  因为是同行,只修一个问题,正好有密码,就不测试其他功能了,维修结束。
