”我是刚来的”谈维修,只需要三断,此板可破!

来源:未知    发表时间:2014-03-17    浏览次数:

 只需三断,此城可破

又潜水很长时间了,今天给大家发福利了,本人决定从现在开始省略掉以往唐僧般的唠叨,你不会再因此而痛苦,开场白省略一千字。。。。。。。直接进入正题。
事发地点:广西柳州
维修机型:ASUS K40AB
小小维修员:我是刚来的
时间:2014-3-17
天气:阴有小雨

客户:帮我看下我的机子不显示。
我是刚来的:怎么出现这个情况的?
客户:我女朋友重新插过内存条后就开不得了,原来一直用得好好的
我是刚来的说:了解,开个单子,搞好给你电话。
客户:好的。
维修过程:
拿到机一看,好家伙K40AB,送钱的机子。重所周知,这款机子一般用的是AMD的桥,不是桥问题就是显卡问题。拆开散热器,发现这台采用的是MCP的单桥,也就是南北桥显卡合为一的芯片。心里有种不详的预感,果然接上电源按下触发键,电流没有像预想的那样花啦啦的飞流直上三千尺,而是停在了0。1A左右不动。
由于客户说动过内存后不亮的,于是换了内存和检查了下内存槽无异常后,我立即停止了杀桥的冲动,做出了以下明智而正确的作战方针:
思路1:电流0。1说明主板上电不全,肯定是缺少了某路主力部队。
方案:拿起刚从小日本那狡获而来的先进武器对盘据在主板周围的各大电感进行大规模的扫荡。果然发现了敌情,CPU供电没出,其它各大电感均有电压。
思路2:这时我并没有像传统作战那样马上对它发起进功(从事后的战果证明,我确实是一个伟大的指挥官哈),而是调转枪头对准潜浮在敌后的小特务们,也就是二级电压,因为以我多年的战场经验判断,如果单是CPU电压不出的话,电流不至于这么小。
方案:再次对整板二极电压进行了残酷的扫荡,果然得到了预期的战果,当扫荡到这两个MOS管时,发现只有进去而没有出去的敌人,这明显不正常

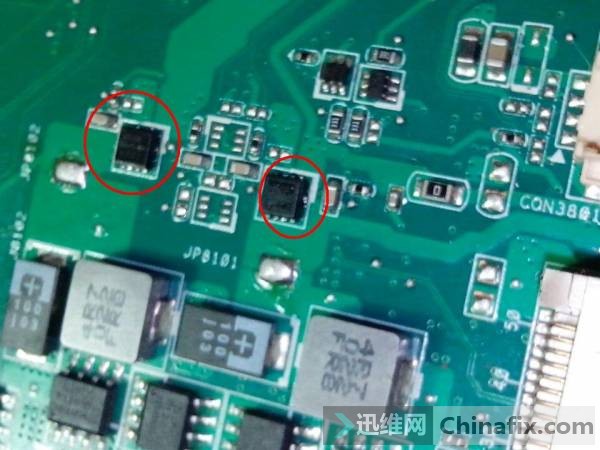

两个MOS管

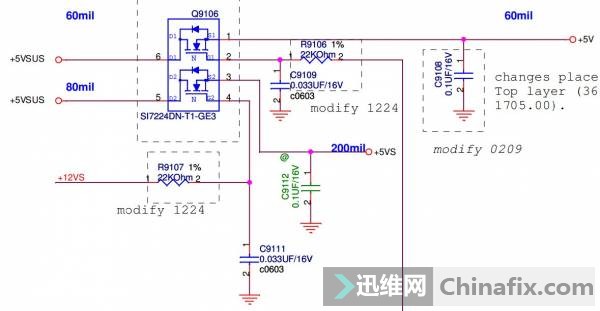

正是上图红圈的两个MOS管,它们的作用看下面地图
两个MOS管地图
两个MOS管地图
思路三:+5V和+3V没有成功的转换出来,看来问题出在+12V这里,果然实测5V,看看它是怎么产生的,如下图

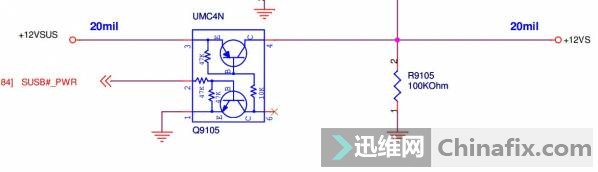

12VSUS
如上图,它是由12VSUS转换而来,于是马上测量12VSUS,发现有点鬼异,就是当在待机S5状态时实测12VSUS正常产生,但按下开机键电流保持0。1时,电压被拉低为5V,得到这一线索对整个战役来说是相当至关重要的。而我做为一个伟大的军事家没有被敌人这小计量所迷惑,而是马上做出了以下前无古无后而来者的高尚策略,我把它称做三断法,此计一出,此城必破之。
思路3:从以上现象不难得出判断,肯定是+12VSUS底下那些不争气的手下把它拉下水了

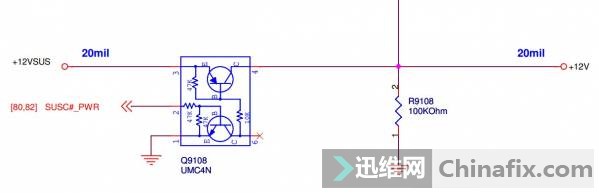

第一断:先拿下Q9108,再次开机,12VSUS依然被拉代为5V。
第二断:恢复Q9108,拿下Q9105,再次开机,月亮还是那个月亮,电流还是那个电流,但是12VSUS不再被拉低,恢复正常。
12VSUS
思路4:从以上的两断得到的战果分析,不难判断罪归祸手是12VS这个杀千刀的,但是它结党重多,究竟哪个才是目后真凶呢?就这得看我的第三断了。。
第三断:经过详细调查,得到以下结党名单,它们有:

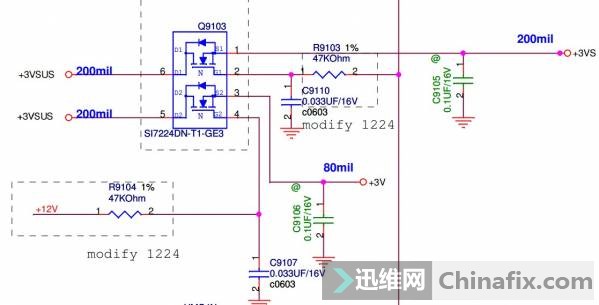

1、 负责将5VSUS转化为+5V和+5VS的Q9106。
2、 负责将3VSUS转化为+3V和+3VS的Q9103。
3、 负责将1.8vo转化为1。8VS的Q9102。
4、 负责转化模拟H、Y信号的Q4601
那究竟谁真是那个杀千刀的呢?当我酌一对其盘查时,发现有个人非常可疑,最终在内存槽下的贴纸撒掉后发现了它,眼前的一幕把我和我的小伙伴们顿时都惊呆了,有图有真相
贴纸

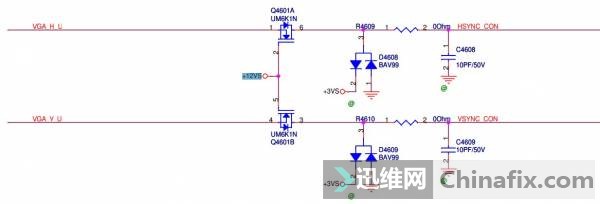

这正是H、Y的转换的Q4601
正是H、Y的转换的Q46018
我的那个去了,一时大意千古恨,搞了半天还真是那个“女朋友”的咸猪手在做怪呀,这也解释了为什么客户之前说拔插内存条后就不亮机了。力气还真不小,不就是传说中的女汉子嘛。
把它重新焊好后,故事就这样结束了吗,NO,还没有。再次开机,电流也终于花啦啦直上三千尺了,非常自信的把板子装好后再次开机,屏幕居然没亮,再一次把我和我的小伙伴惊呆了,不敢相信,重复拔插了几次内存条没用,没法抓操起示波器抓了内存的SPD波形如下

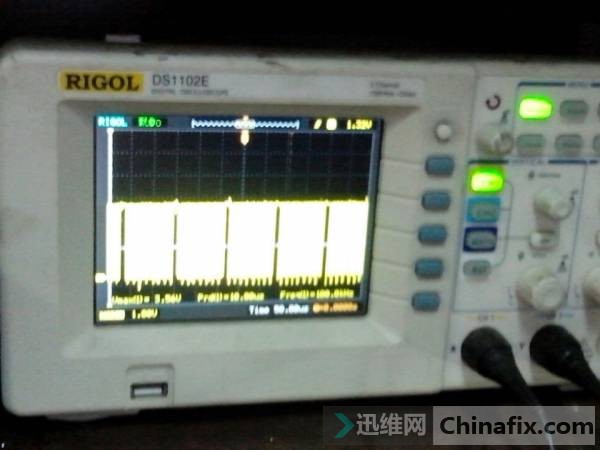

SPD波形

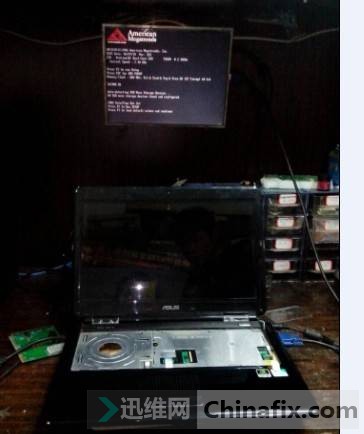

看这波形的密度,不用说了内存肯定过了,可是为什么屏不显呢,于是外接有显
波形的密度

我的那个球了,怎么可能,有这么巧,显卡也虚了?因为不相信,所以没对它下手,再次操起波波抓了下屏的EDID,得到波形如下
波形
又是一个多么标准的波波,应该有G罩杯了吧,显卡已经识别屏了,没道理内屏不亮呀。屏线坏?NONO,客户又没拆过机不可能的,从屏黑鸭鸭的一片就知道屏的供电和BLON肯定没有到屏上,于是找到LCDVDD供电部开始再一次严酷扫荡,由于该电路比较简单,我也不多说了。。。。。。这里省略一百字,直接上图
电路

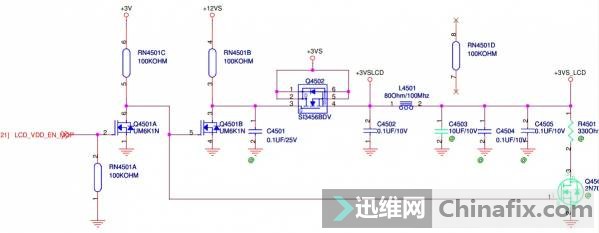

排阻RN4501C

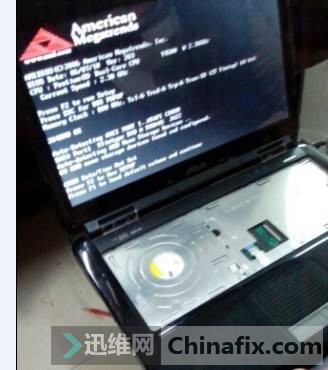

没错,正是你看到的那样,排阻RN4501C开路所至,阻值从正常的10K增大为22M,难怪屏无显了,更换后
