 时间:2014.3.31 礼拜一
地点:苏州高新区赛格电子市场
天气:晴,东风2-3级
最近师傅一楼开了个手机维修店,几乎很少上来四楼。不过也不是太忙,挺悠闲。
中午时分,QQ游戏英雄杀激战中,我选的西施,把对手牢的一圈又一圈,爽歪歪啊。突然背后有人叫了:老板修电脑!无奈,只好强行退出游戏,心想尼玛来的真是时候,
这下得被游戏里的伙伴给骂死要。
朕: 爱卿,什么故障?(古装电视剧看多了。呵呵 莫怪!)
回陛下:用着用着黑掉了 再开机开不了了!
接机,下电池,通直流电源,按了一下开关,没反应,再按一下,还是没反应,狠狠的按了一下还是开不了。
朕:爱卿啊,你的本子主板开机电路故障,需要拆机检测维修,这个故障的话要花点时间,一时半会呢搞不定,要不先放这里,明天下午来取好吧。费用300块钱。可以接受吗?
回陛下:价格我可以接受,不过我今天要拿走,东西放着丢了怎么办?我可以等一会的,你拆机修好了。
朕心想:烤,我还会偷你东西不成,再有朕最讨厌别人看我修板子了,别人看着修,我来不了灵感。什么鸟人没见过,还整不走你?等下再给你较量!
心虽然这样想,但还是笑眯眯的对客户说道:行,那你等会,朕拆开看看。
10分钟过后,主板取了出来

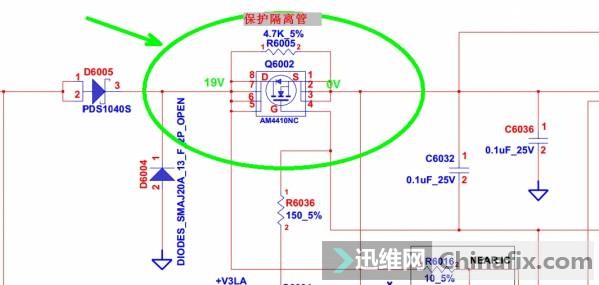

主板取出后,大致看了下待机芯片51125,这个最熟悉了。按常规的打了下各大电感,没发现阻止异常,通电测试,3V 5V都没产生,测51125主供电0V,19V没有?顺便戳了下其他供电的上管都没19V!保护隔离没过?于是有了下面的两张图:

再测Q6002 G级电压0.048V,拨回二极管挡打了下阻值0欧姆!!*脏话*刚才就没打公共点,偏偏公共点出问题了,蛋疼中。。以后再也不偷懒了。
回头理了理思路:电感不短,公共点0欧,那么其他供电的上下管应该没出问题,很可能是某个19V的滤波电容短路了,以前修过不少这样的板子。那就好办了,还是把客户打发走再说,要不1小时不到挣他300,他心里肯定不平衡。
于是随便指着板子上的一个芯片说,这个芯片估计烧了,为了取信客户,还说到,我去别人家找找看,有没有,换上应该就可以好了。
爱卿说到:还是你够专业啊,一下就找到故障了,好那你快去吧。
说着我离开了店里,找毛芯片啊,直接去了洗手间。过了一会回来很失望的说到:这个芯片太新了,没找到,不好意思啊,我今天定个料明天给你修,好了我打你电话 好吧!
爱卿很无奈,只好依依不舍的离开了……
回到维修:
大家是不是觉得19V的滤波电容太多了 难找呢?是的,不过也有技巧的,根据我的经验:第一个最容易坏的地方是CPU供电上管的滤波电容,为什么呢?其实我也不知道。。第二个就是公共点产生后紧接着的滤波电容,。
所以我先干CPU那里的滤波电容,看了下图有6个.先拆了3个,还短,再拆3个,阻值恢复正常了

维修结束。经验很重要,该走的流程,比如打值,都要做,不要偷懒,不然会更麻烦。这个维修没什么技术含量,高手留情!

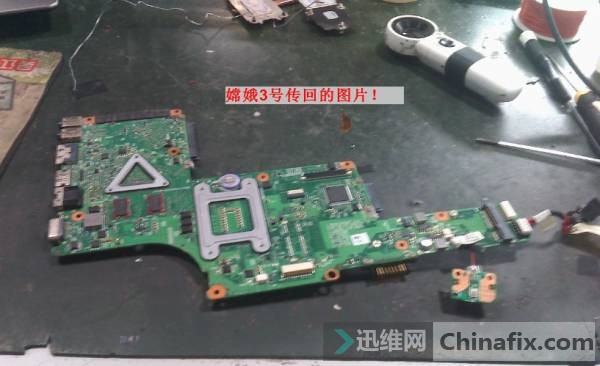

拆下的主板

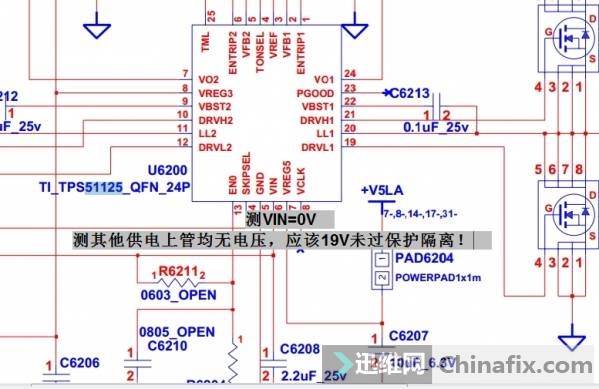

测VIN=0V
保护隔离管

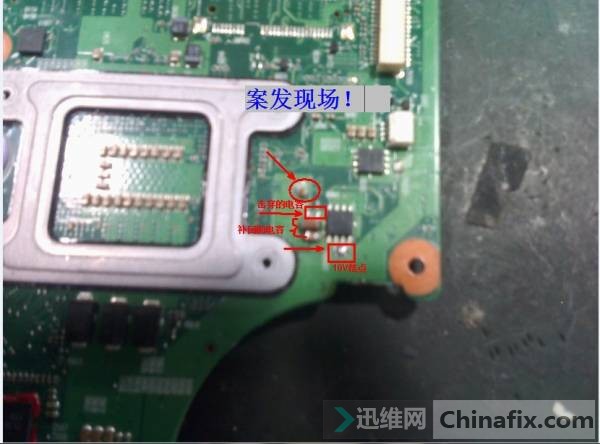

案发现场击穿的电容

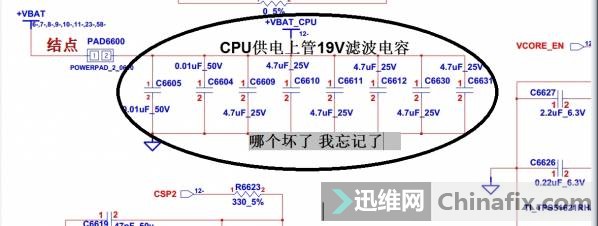

CPU供电上管19V滤波电容

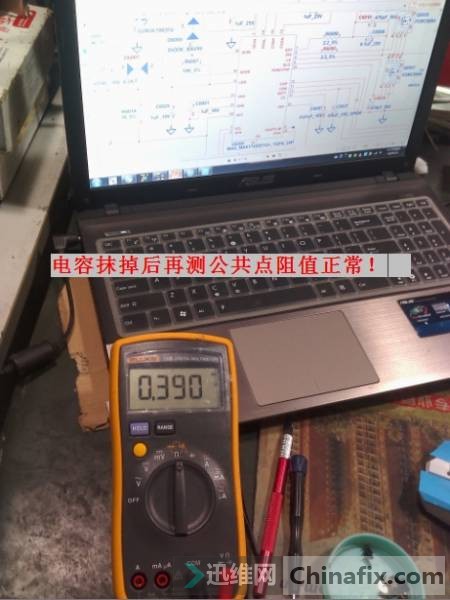

电容抹掉后再测公共点阻值正常

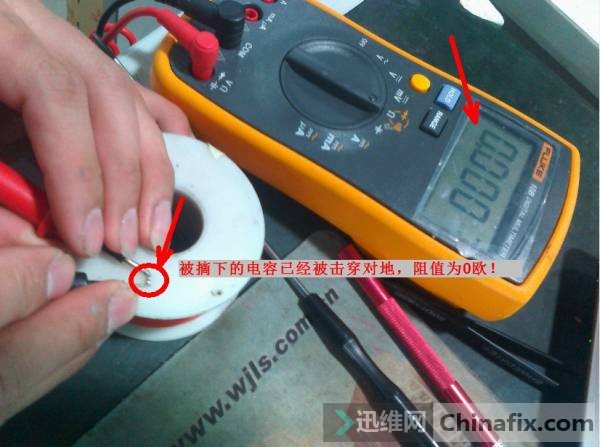

被击穿的电容

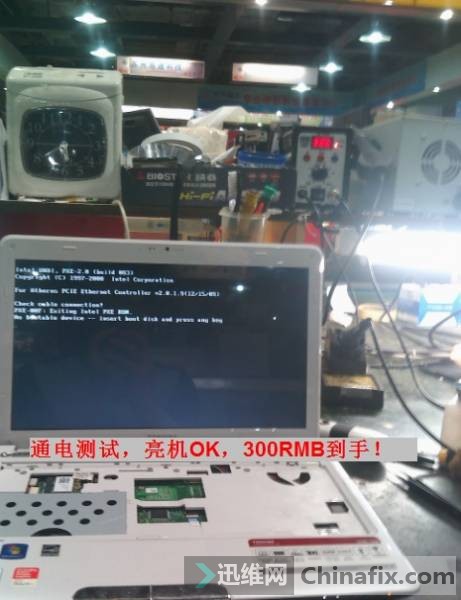

通电测试亮机

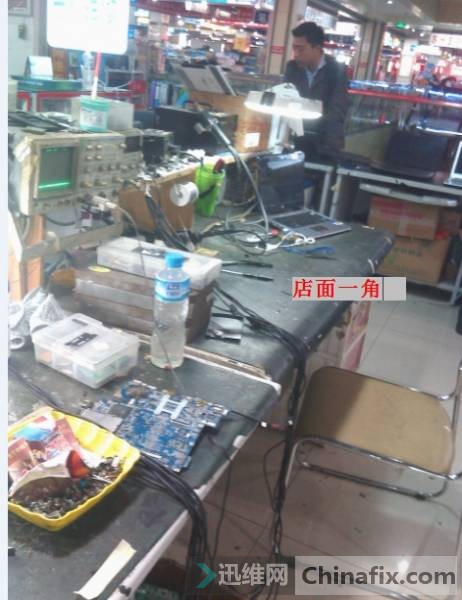

店面一角
