华硕PG41T-M LX V2不跑码无复位无时钟维修一例

很久没有大修过主板了,可能是因为这地方太小吧,上门的人不是特别的多。空有些许技术却无处发挥。平时接入的产品,好些都是别人给我的二维产品, 这里有几家电脑店,都是些以卖为主的商家。维修应该说没有人出风头
前天收到块主板华硕P5G41T-M LX V2,开机不跑码00 ,测试卡灯全亮。没有复位的那种,看了一下二修的主板,别人有帖过标签,又是块难啃的骨头,朋友的熟人让帮忙修的机器,心想之前你干嘛不找我,别人修不出来的给我修,碍于面子,接下了这活。

先上面给大家看一下这块板了吧:

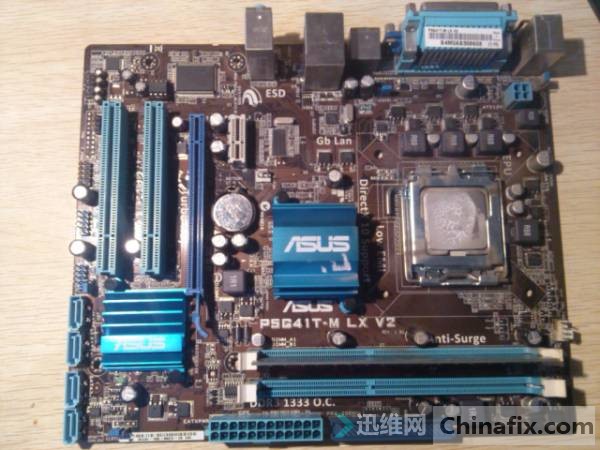

主板华硕P5G41T-M LX V2
有九成新的主板,首先按没有复位修的,测bios的引脚都正常,刷了bios也是一样,看来不是bios的问题,测开机电压,南桥电压和北桥电压及总线电压及CPU,内存电压都算正常 ,内存只有1.2V的电压,网站上有人说是正常 的,没有管它、即然一切都正常只能按 intel的开机时序开查:待机-触发-上电-供电-时钟-复位-跑码来一步一步的查查看了
能触发开机证明待机-上电-供电是正常的,CPU:1.2V 总线:1.12V 内存:1.2V 南桥:1.1.5V 复位针只有1.98V,网上有人说是正常的,虽然是复位灯常灯,不跑码,也只能从时钟开始查起。(因为之前更换过bios旁边的822排阻,无济于世),在待机时测vccrtc的电路电压,只有1.2V,明显不对,即便只有电压也应该有3V以上的电压,插电源依然只有1.2V
华硕主板维修
应该在2.8V以上才能,于是更换电池旁边的肖特基二极管了,电压恢复正常,达到2.9v的电压。开机依然触发不跑码。只能从时钟开始芯片着手查查问题所在,查时钟芯片的条件CLKVCC 3.3V正常,SMBCLK SMBDATA 3.3V也正常,CK_RESET# 3.3V也正常 C_PG只有0V,不正常
华硕主板维修

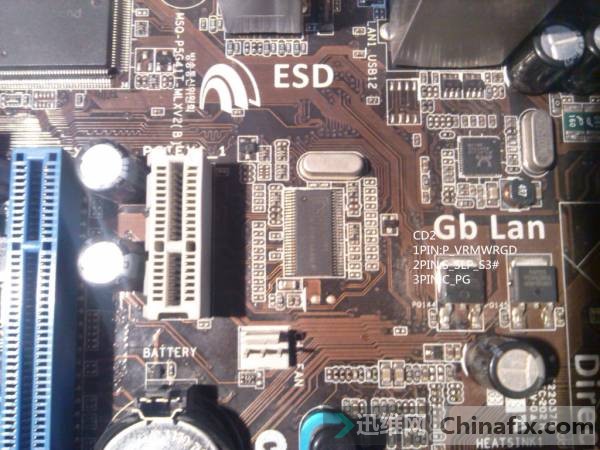

C_PG在1.8V以上才算正常,CD2是一个复合二极管,测3PIN:S_SLP_S3# 3.3V正常,测1PIN:P-VRMPWRGD 只有0V C_PG也只有0V 而C_PG与PQ100相连 ,更换822排阻,结果一样!
华硕主板维修

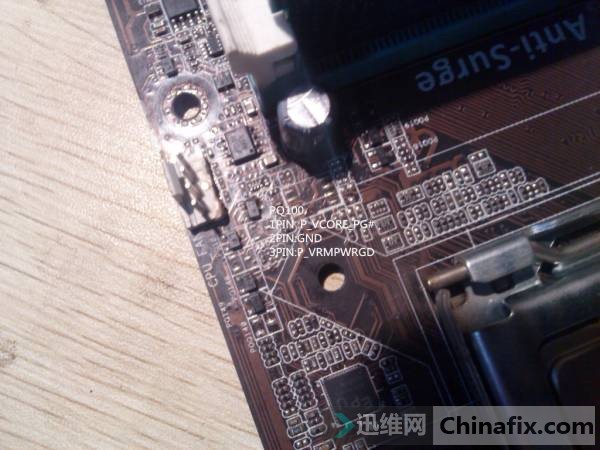

在线测PQ100 LE 标示 三极管BE之间只有100左右的阻值,折下了测也是一样,更换PQ100后阻值马上达到521左右,应该属于正常了,上电测C_PG电压上升到1.9V,正常了,用手摸CPU明显发热正常,上测试卡开始跑码,D5后显示器开始出现华硕的开机界面。到此此板真正的修复完成。PQ100 3PIN P_VRMPWRGD 把P_VCPRE_PG#拉低后引起全板无时钟出来。以至引起主板无复位现象。
语言表达能力有限,真正第一次修到多重问题 的主板,希望大家多给予希望版主给与加精!也希望 大家多给点下载分支持!

文章来源迅维网笔记本维修论坛!转载请注明出处http://www.chinafix.com/
