hp CQ40进水不触发维修

来源:未知    发表时间:2014-04-23    浏览次数:

 今天闲来无事发个HP笔记本维修案例供各位来学习学习。
前天接了个HPcq40的本客户说进水了,机器型号 HP_cq40 LA-4103p,一听进水,给客户报价240元,同意,打发客户回家。我三下五除二把机器扒光了,应为是刚进水的嘛,我仔细看了下没有 腐蚀,用酒精清理了下,用万用表量了量各个电感,无短路的地方,就通电量电压,一通电看电流表待机正常, 一搬待机有,我个人习惯从EC开始量,一个个量EC的触发条件

量EC的触发条件

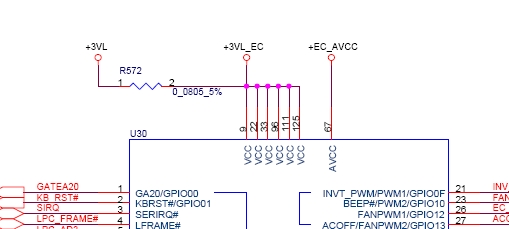

主供电3.3V有了 ,

主供电3.3V

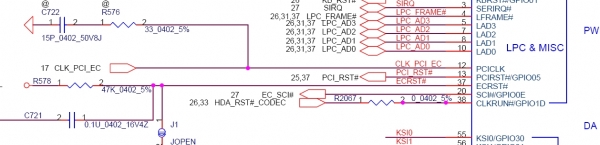

量复位不对1.2v,偏低啊,找到r578电阻 一端有3.3V一端才1.几V 量电阻R5781M,看图上才47K,换之。通电一量复位有了3.3V
接着触发可以上电了,我就断了电又触发了下,又不触发了,郁闷坏了,触发的条件我都量了变,好像没有问题,想了想换个EC看看,一看KB926的EC正好我家有这个EC换之,接着通电都可以触发了,反复都可以了,但新的问题又有了,电流到0.4几不跳变,心想肯定还有电压没有出来就量各个电感一量显卡供电没有没有,看

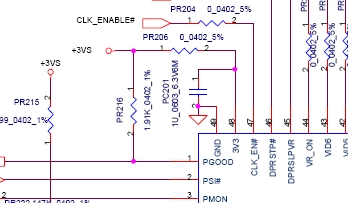

量显卡供电
量芯片的主供电,一量没有,有戏啊,呵呵,顺藤摸瓜,+3VS从哪里来的

量芯片的主供电

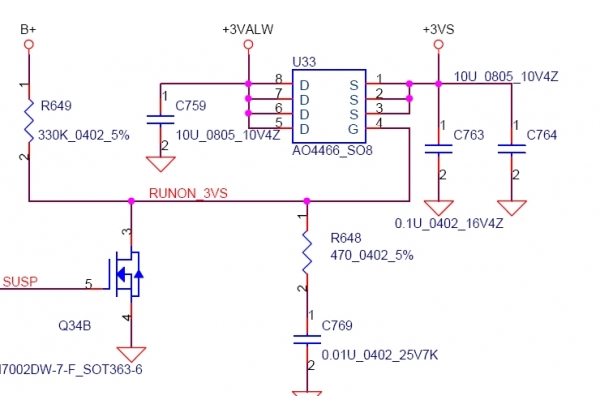

看图得知由U33转换来的量u33D级有3.3的电压S级没有导通条件G级必须是高电压,一量G级1.几V的电压,明显不对,找R649电阻,找到了一看都发黑 了看图330K的一量无穷大,(旁边还有个电阻也发黑了我也换了是转换5VS的)心中暗喜换之。通电电流跳跳跳,感觉亮了,接屏可爱的图标出来了HP
此机修复完成!个人见解,如果不甚严谨之处,谢谢指正!
