简单改屏线、改电路,救活一台笔记本和一片主板

来源:未知    发表时间:2014-05-05    浏览次数:

 闲来无事发上一帖
《简单改屏线、改电路,救活一台笔记本和一片主板》
第一台:三星NP-NC10笔记本(10.1寸上网本),二修机。
故障现象:开机无显示
电源跳到了0.6几A,看样子应该有显示了才对啊?外接显示器试了一下,显示正常,迅速拆机!测屏接口条件:

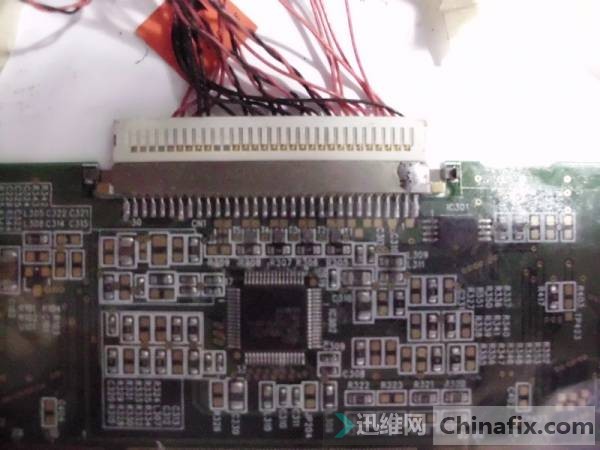

测屏接口条件
如上图,测得LCD_VDD3.3V P3.3V P5.0V_LED 这些供电都正常,再用示波器测 一对时钟和三对差分信号 以及I2C总线都有正常的波形,初步判断是屏的问题或者屏线坏了。
故障嫌疑初步锁定,开始维修,首先测了下屏线,没发现断线,正好手上有一片大小相同,接口外观一样但差分信号定义不一样的屏,于是心里萌生了改屏线的念头,在屏的插口上找到相关信号(1、屏供电, 2、码片供电,3、LED背光供电,4、背光开启,5、一对时钟线,6、三对差分线,7、GND等等)这些都找出来了之后,再对着图纸与主板屏接口的信号一一对应的改好:



图纸与主板屏接口

图纸与主板屏接口
改好后,抱着试试看的态度,插上电开机,嘿嘿!神奇般的亮机了!这下可以不用淘宝买屏了!

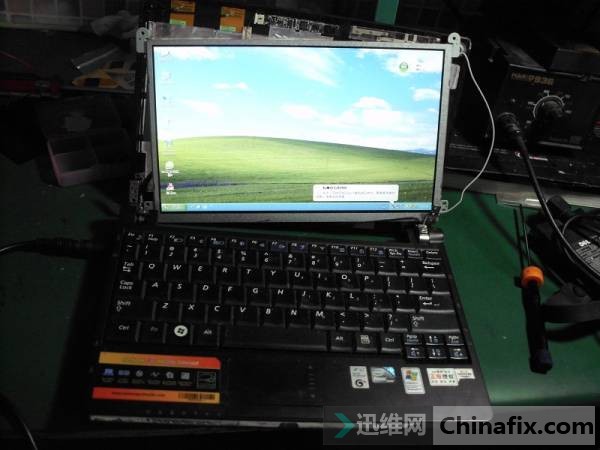

插上电开机
第二台:神舟台式机主板,G31芯片组
故障现象:开机不码,复位灯常亮,如下图:

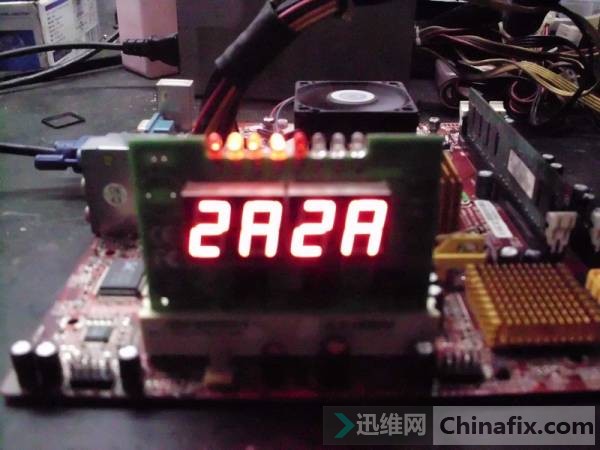

开机不码,复位灯常亮
一看就知道缺供电,经过测量发现,果然没有内存供电、CPU供电,按时序应先修内存供电,这个内存的供电芯片是RT9202,手电没这芯片,找来一个RT8105代换,这种事我常做,下面来看看这两个芯片的引脚功能,唯有第7脚不一样:

供电芯片是RT9202

供电芯片是RT9202
用RT8105代替RT9202,只需将它原来第7脚的电阻换个位置就行了,换好后再上电,顺利跑码!
顺利跑码
