华硕H61-PLUS主板开机风扇转一下停维修

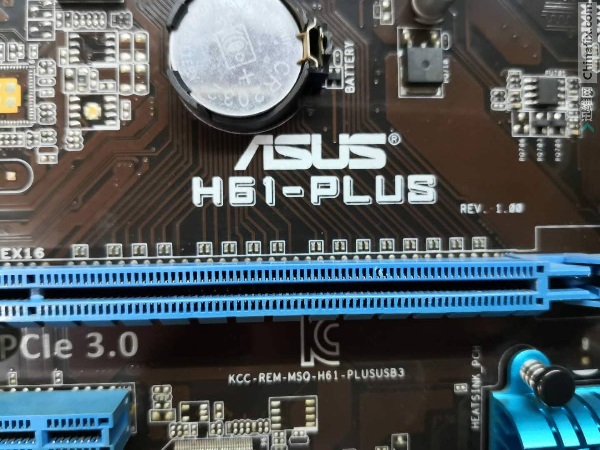

 【主板型号】华硕H61-PLUS主板

【故障现象】点不亮,风扇转一下就停

【维修过程】

  客户送修一台华硕H61-PLUS主板,说是点不亮了,风扇转一下就停。





  外接电源,风扇转一下就停,拔掉CPU  12V电源,还是转一下就停,短接绿线,强行加电,发现CPU没有供电,要修CPU的供电,查找图纸点位。





  首先查EN,发现没电压,查EN电压是从PR118另一端VCC  IO来的,查VCC IO 没电压。





  继续查 PL311没电压,查PU301的工作条件,发现5脚没12V,查PR303开路PC312短路,短接PR202 2.2欧,去除PC312开机正常。
