惠普暗影精灵Ⅱ代Pro拆机图解！

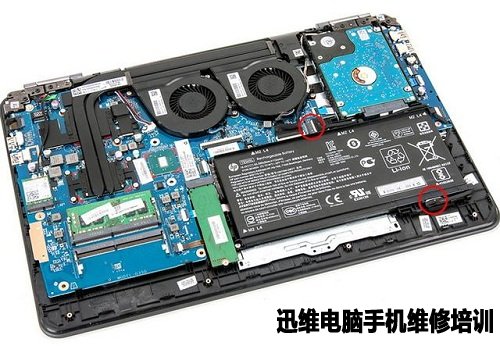

拆掉D壳就能看到机体内部全貌。首先拆电池，电池与主板之间用排线相连，排线两端的接口（红圈处）任选一个拔掉即可断开电池。
图1 惠普暗影精灵Ⅱ代Pro拆机图解

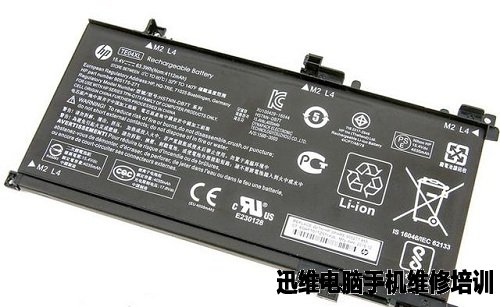

4112mAh锂聚合物电池厚度不到1cm，有利于机身做薄。
图2 惠普暗影精灵Ⅱ代Pro拆机图解

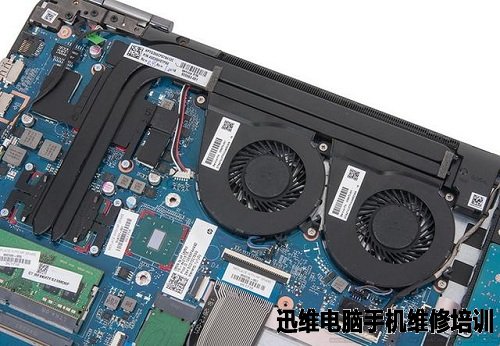

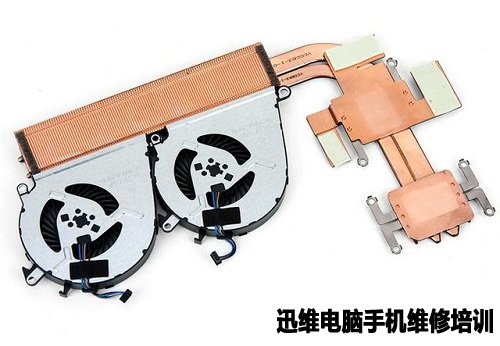

散热方式相对于上一代产品没有任何变化。处理器与显卡被两根热管串在一起，导出的热量再由两颗风扇吹走。这种散热方式在很多笔记本上都能见到，大家也都比较熟悉它的特点：无论处理器和显卡哪个有负载，二者的温度都会很接近，并且前者温度永远不会比后者低。
图3 惠普暗影精灵Ⅱ代Pro拆机图解
散热器反面特写。
图4 惠普暗影精灵Ⅱ代Pro拆机图解

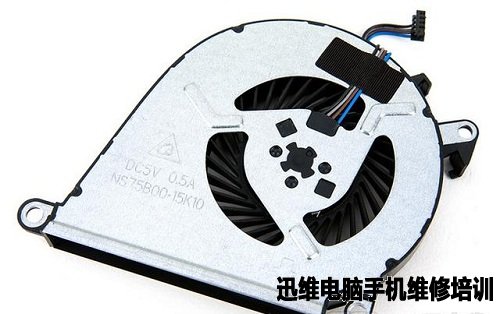

风扇与上一代一致，电压、电流、扇叶叶形都一样。
图5 惠普暗影精灵Ⅱ代Pro拆机图解
可更换配件一览：

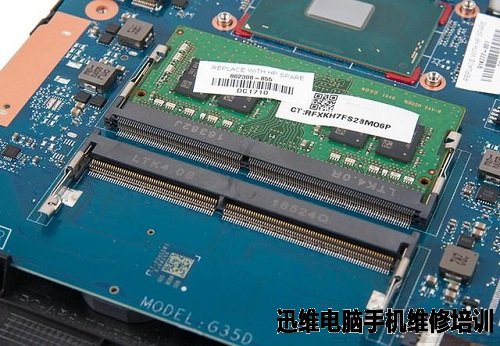

两个内存槽预装一条内存。
图6 惠普暗影精灵Ⅱ代Pro拆机图解

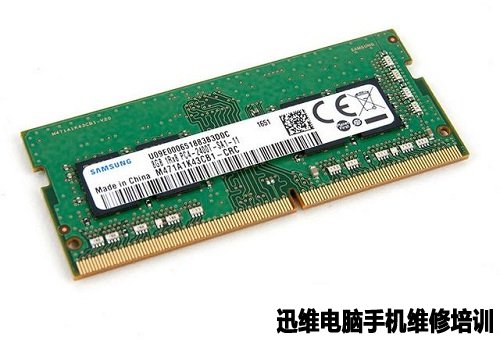

该内存为三星DDR4 2400单条，容量8GB。
图7 惠普暗影精灵Ⅱ代Pro拆机图解
SSD安装在电池与主板的夹缝中，插槽本身可支持PCIe X4接口的高速固态硬盘。
图8 惠普暗影精灵Ⅱ代Pro拆机图解

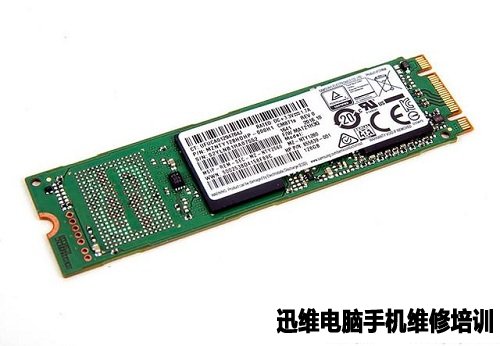

128GB容量的三星CM871a，2280规格的M.2固态硬盘，接口走SATA信号。
图9 惠普暗影精灵Ⅱ代Pro拆机图解

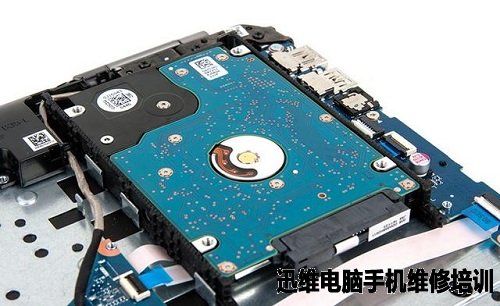

机械硬盘依然是夹在减震橡胶板中间。
图10 惠普暗影精灵Ⅱ代Pro拆机图解

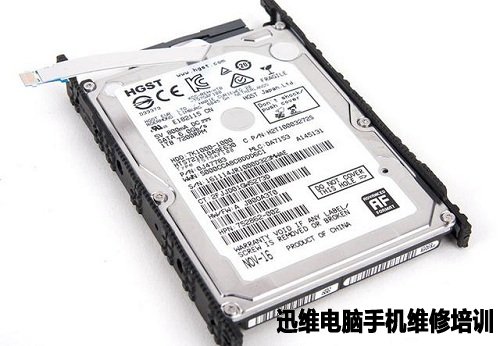

标配一块HGST的1TB 7200转9.5mm硬盘。
图11 惠普暗影精灵Ⅱ代Pro拆机图解

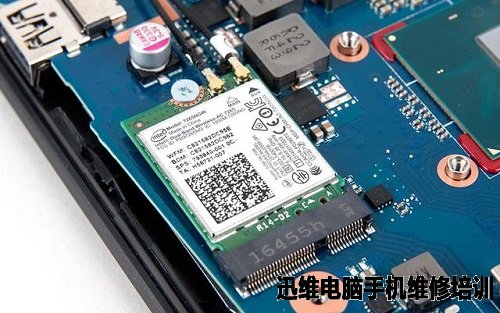

M.2接口双频段网卡——AC 7265，自带蓝牙功能。
图12 惠普暗影精灵Ⅱ代Pro拆机图解
主板解析：

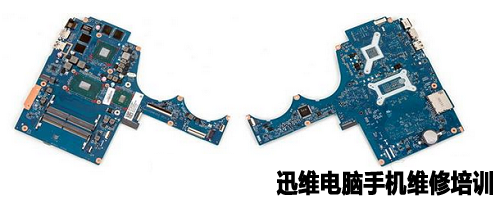

主板正反面一览。
图13 惠普暗影精灵Ⅱ代Pro拆机图解

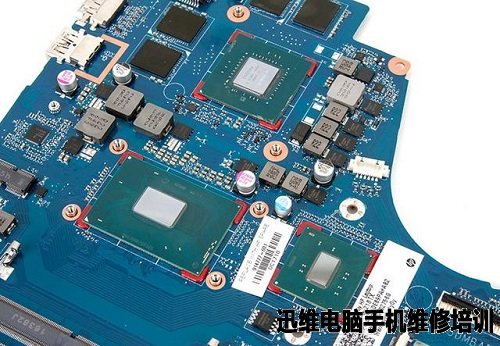

处理器、显卡和PCH芯片聚集的重点区域如图，该区域是主板发热最集中的地方。其大概位置就在小键盘区之下，避开了游戏玩家常用的WASD按键及左手掌托部位。
图14 惠普暗影精灵Ⅱ代Pro拆机图解

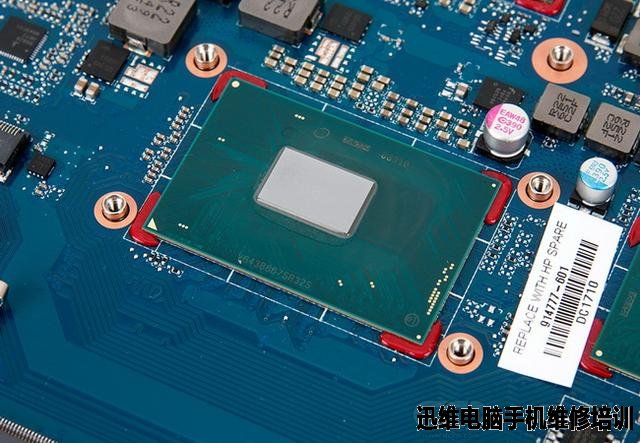

七代i5四核处理器，从芯片上看跟i7差别不大。
图15 惠普暗影精灵Ⅱ代Pro拆机图解

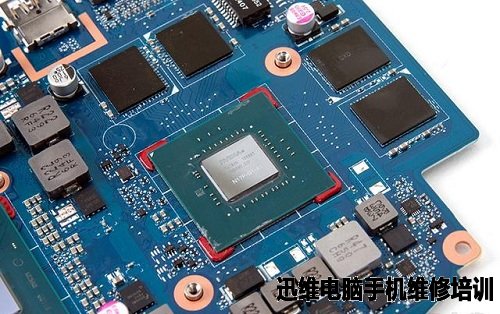

GTX 1050Ti的GP107小核心帕斯卡芯片。
图16 惠普暗影精灵Ⅱ代Pro拆机图解

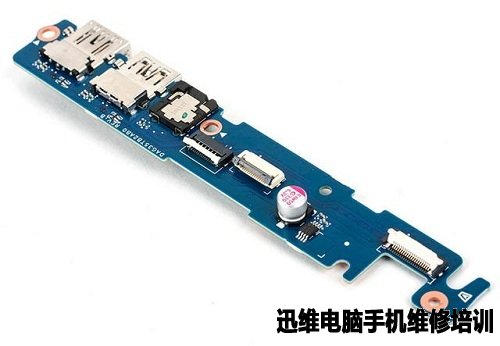

USB及耳机接口小板特写，小板和主板一样都使用了加强型USB接口。
图17 惠普暗影精灵Ⅱ代Pro拆机图解
屏幕及C面总成：
拿掉主板就可以拧去屏轴上的螺丝（共6颗）。
图18 惠普暗影精灵Ⅱ代Pro拆机图解

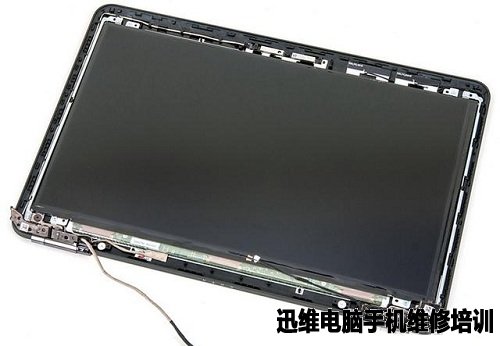

B框没有螺丝固定（只有卡扣和双面胶），直接拆开就能看见液晶面板全貌。
图19 惠普暗影精灵Ⅱ代Pro拆机图解

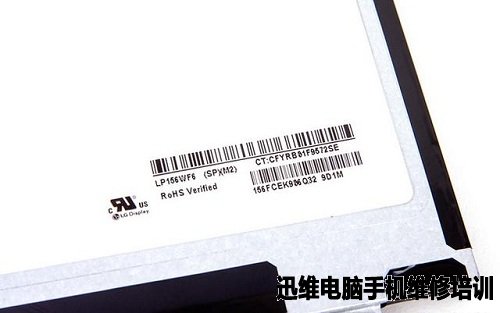

本机标配的LP156WF6雾面薄屏，背面下置30Pin EDP接口。
图20 惠普暗影精灵Ⅱ代Pro拆机图解

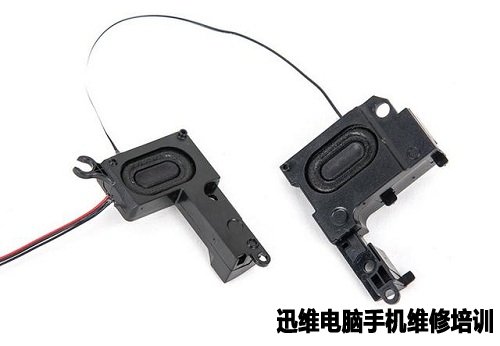

两个扬声器连在一起。由于左侧单元被压在屏轴下面，所以需要拆掉屏幕后才能一起拆下来。
图21 惠普暗影精灵Ⅱ代Pro拆机图解

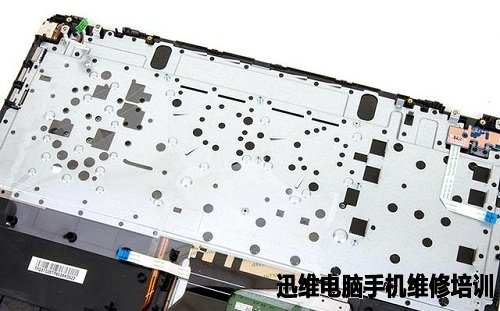

最后我们来看剩下的部分，也就是C面总成。铝制金属板与C面外壳由塑胶焊点融在一起，中间夹着键盘，三者不可分离（强行拆开后无法还原）。所以喜欢在电脑前喝可乐的用户一定要注意，如果你不小心把可乐洒到了键盘上，就只能到售后更换整个C面了。
图22 惠普暗影精灵Ⅱ代Pro拆机图解
