联想拯救者Y7000拆解图文教程

更新时间:2020-04-06 浏览量:11446

  联想拯救者Y7000采用了英特尔i7+1050ti处理器,搭载了GeForce GTX1050Ti显卡,显存为4GB。希捷2T机械硬盘+128GB固态硬盘,三星DDR4 8GB内存。下面我们通过联想拯救者Y7000拆解,来看看它的内部结构,以便维修。


联想拯救者Y7000拆解

联想拯救者Y7000拆解方法/步骤:

  拆机,拆下背面螺丝,将整个背板取下。

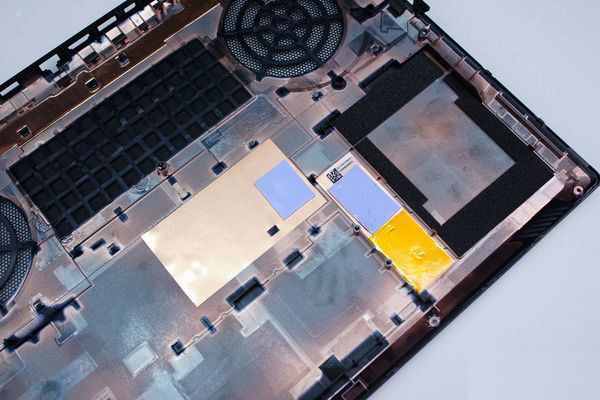

  Y7000在D壳上设计有辅助散热措施,在塑料壳上贴有两大片铜箔,用导热贴将SSD以及主板PCH部分的热量导到外壳散出。




  取掉整个外壳后,Y7000的内部结构就一览无余了,3热管的配置算不上豪华,但散热器的覆盖面积很大。

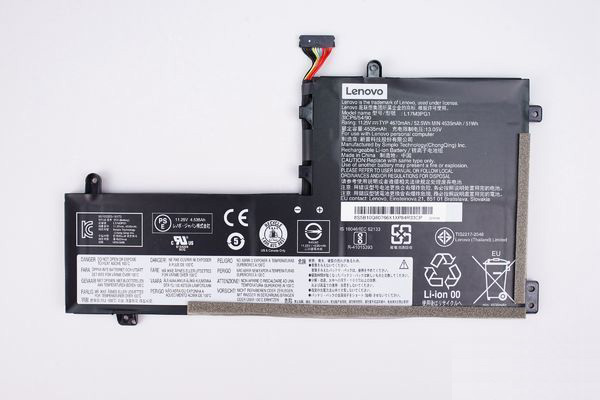

  第一步断开电池,将电池取下,Y7000采用了一块典型容量52.5Wh的L形聚合物锂离子电池。




  电池侧面与边框和扬声器模组接触的地方设计有海绵,是为了吸收扬声器的震动。




  取下电池后可以看到电池下方的扬声器模块,Y7000的扬声器拥有Harman的认证。

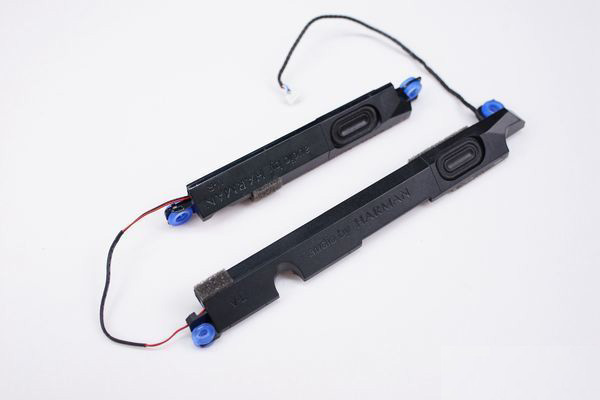

  取下左右扬声器,可以发现右边扬声器的腔体要稍大于左侧扬声器,腔体与机身固定处都采用了减震圈,可以减少掌托处的震动。

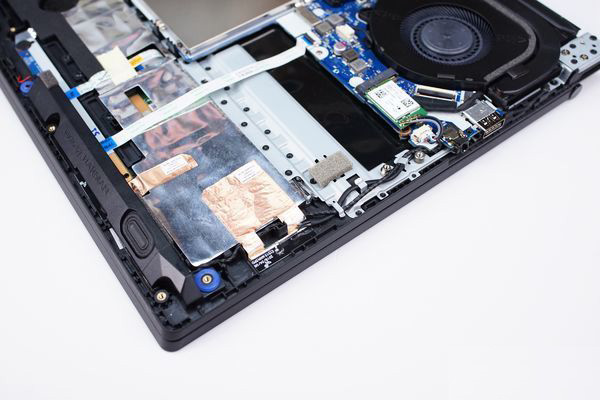

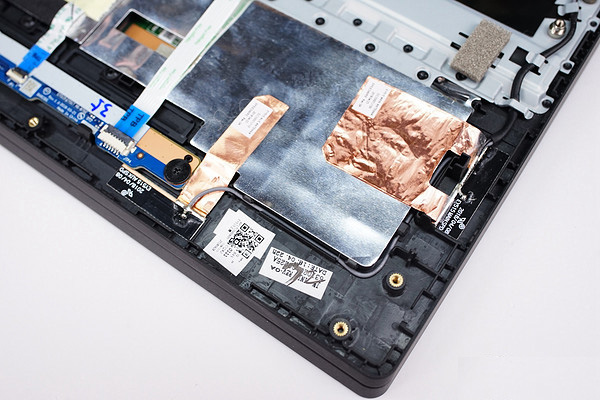

  取下扬声器后继续观察电池部分,图中,左下右下两片非常小的黑色PCB,应该就是无线网卡的天线了。可能Y7000的窄边框屏幕设计,使得屏幕位置无法布局无线网卡天线,所以将天线放置在了掌托下方。

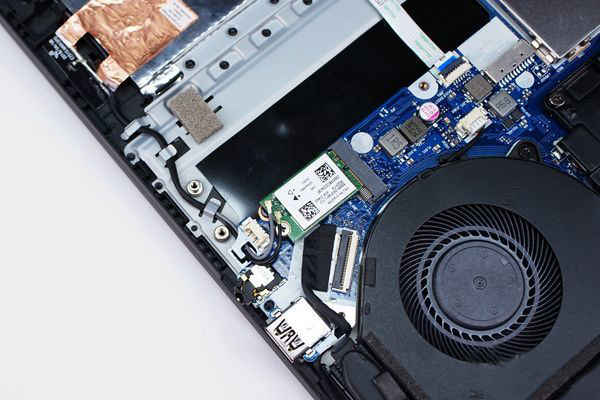

  顺着天线可以找到无线网卡。

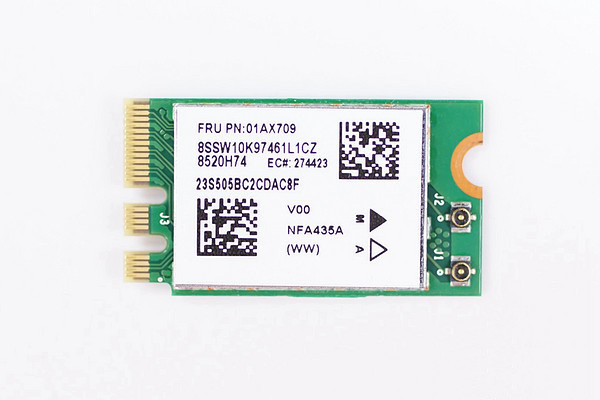

  Y7000使用的是一个来自Qualcomm的QCA9377无线网卡,支持1x1 MIMO 802.11a/b/g/n/ac WLAN 以及 Bluetooth 4.1 + HS。


联想拯救者Y7000拆解-网卡


  内存插槽在中央这块银色的屏蔽罩下方。

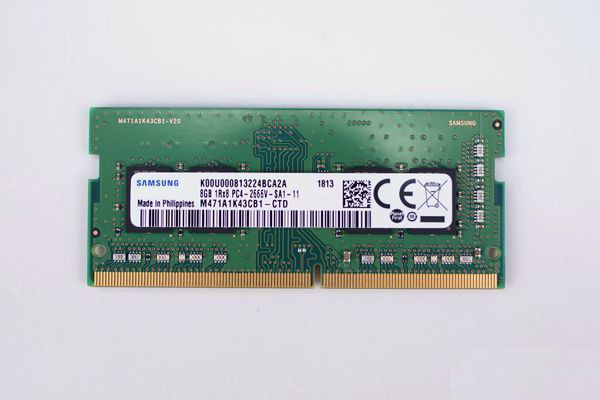

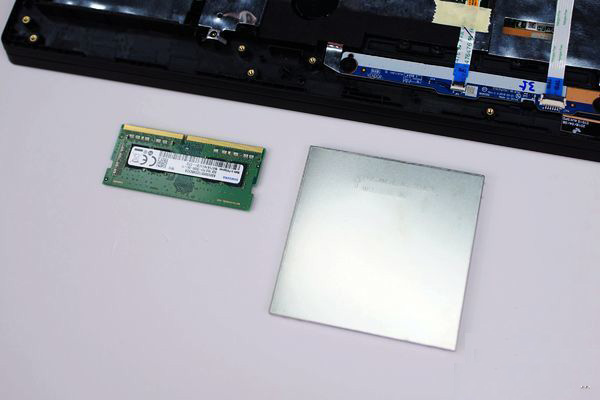

  内存使用的是三星单条8G DDR4 2666,留有一个空余插槽,方便日后进行拓展。


联想拯救者Y7000拆解-内存

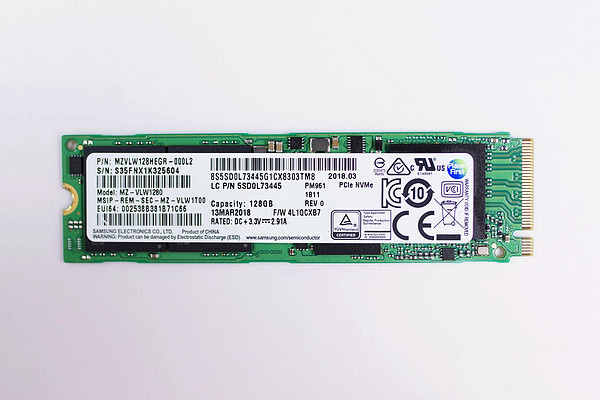

  固态硬盘同样是来自三星,型号为三星PM961,容量128GB。但Y7000的主板上只有一个M.2接口,如果想使用更大的固态硬盘只能进行替换。


联想拯救者Y7000拆解-固态硬盘

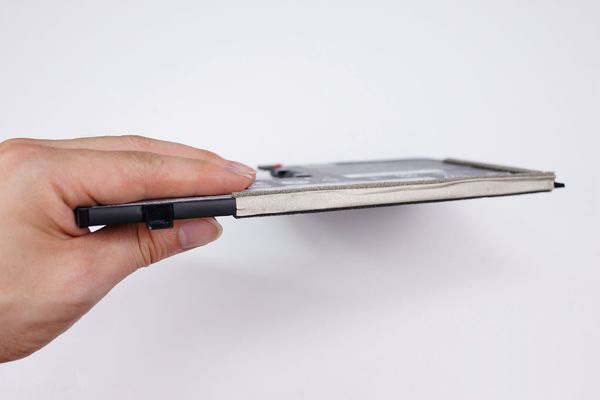

  Y7000还有一块2TB的机械硬盘,这是一块单碟2TB的7mm超薄硬盘,在游戏动辄几十个GB的时代,海量存储是必不可少的。


联想拯救者Y7000拆解-机械硬盘

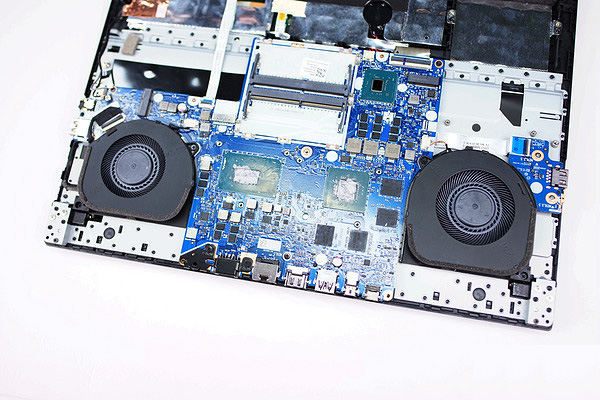

  接下来拆掉散热器,拿掉散热器以后就能看到被散热器覆盖的CPU以及显卡了。

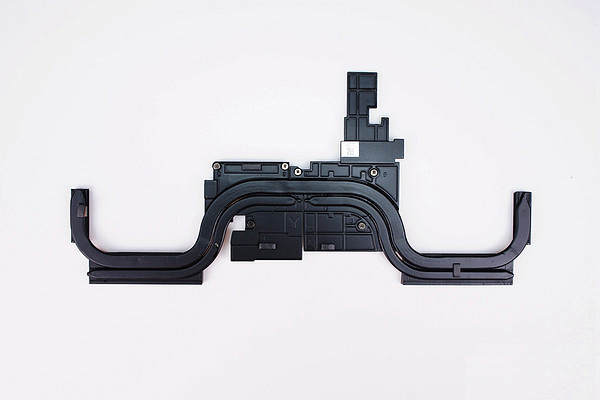

  Y7000的散热器覆盖面积巨大,不仅覆盖了CPU、GPU、显存,CPU与显卡供电关键发热器件,甚至覆盖到了主板PCH,3热管设计,其中有条8MM加宽热管横贯左右。




  散热器被大大小小不同厚度的导热贴贴满,这样基本上主板上关键发热部件的热量都能通过散热器快速传递出去。整个散热器呈“W”造型,除了机身后侧有散热鳍片外,机身左右两侧也设计有散热器鳍片,主要热量从机身后部吹出,左右两侧也能承担一部分散热的功能。

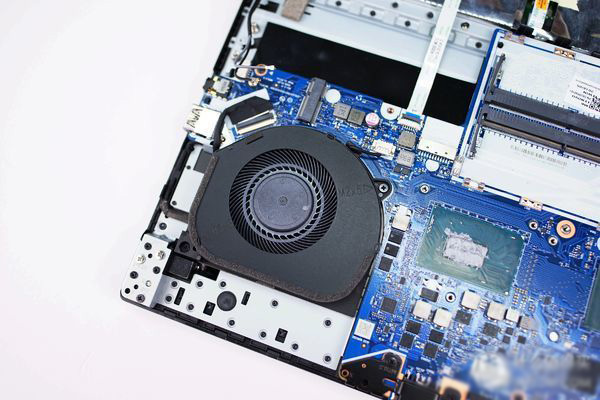

  接下来是两个散热风扇。




  两个风扇的造型有点差别,但是风扇尺寸差别不大。

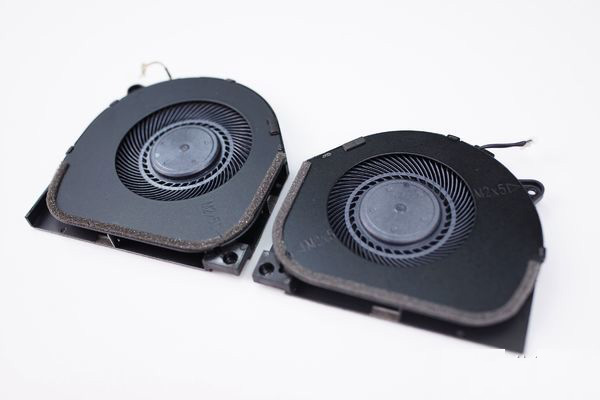

  拆卸下来的两个风扇,可以看到两个风扇的扇叶角度方向是完全相反的,转动的时候的旋转方向也是相反的,官方把它叫做TSI。


联想拯救者Y7000拆解-风扇

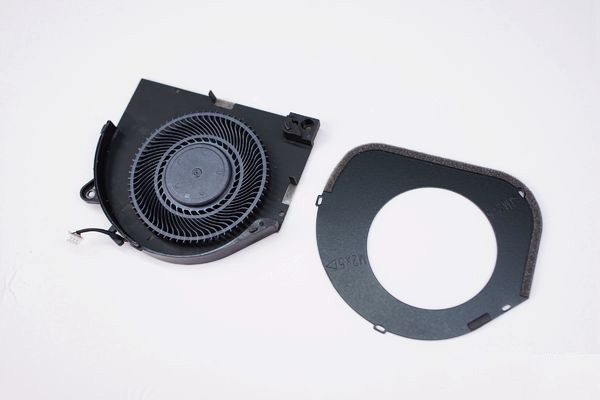

  风扇的外壳没有使用螺丝,都是卡扣固定的,拆卸比较容易。

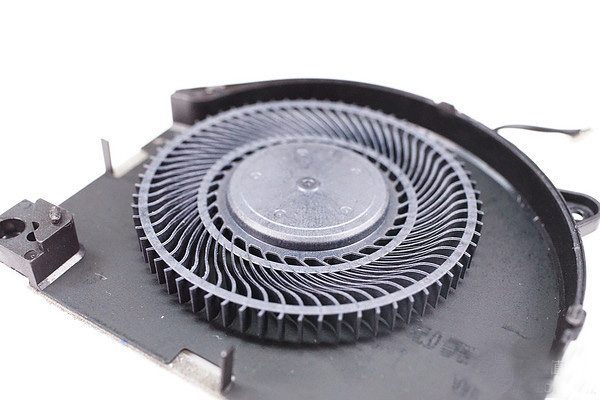

  这个散热风扇密集的扇叶可以提供更大的风量,但是日后维护,灰尘多了效果可能会打折。

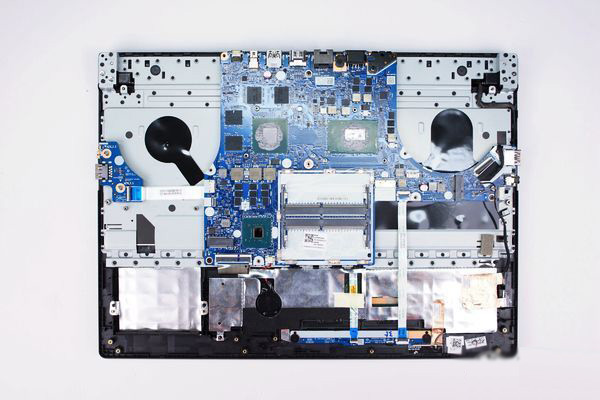

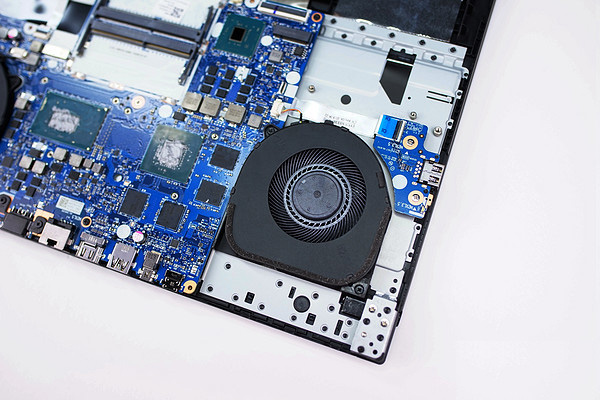

  拆掉两个风扇的Y7000,继续拆。

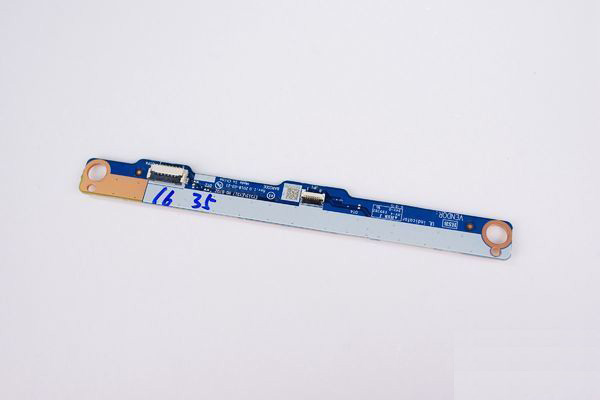

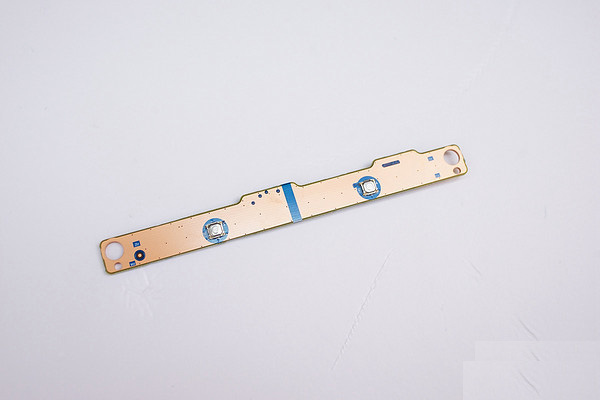

  拆掉主板与触摸板之间的FFC,然后拆下触摸板按键PCB。




  这两个按键正好对应了触摸板的左右键。

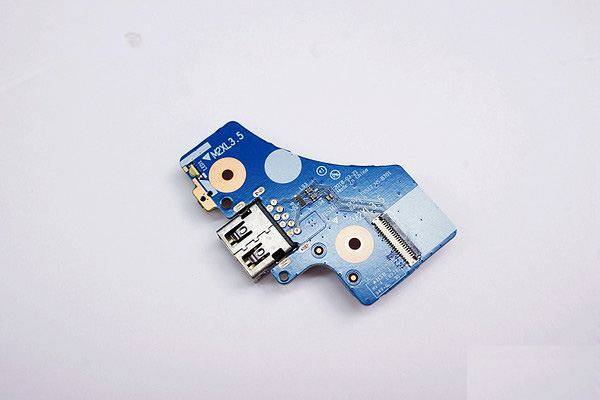

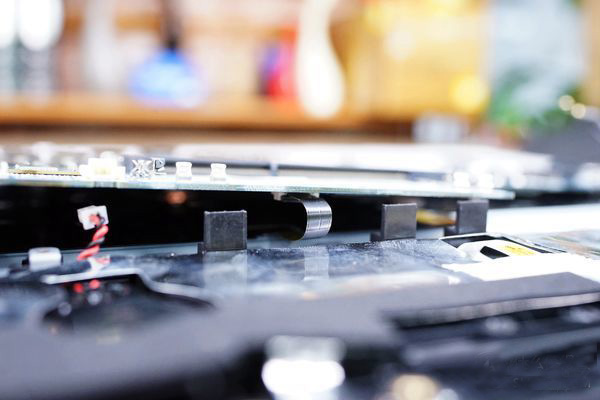

  断开机身右侧FFC,拆下USB副板,这个板子上还带有一颗LED和一个reset按键。




  断开键盘FFC,断开BIOS电池。

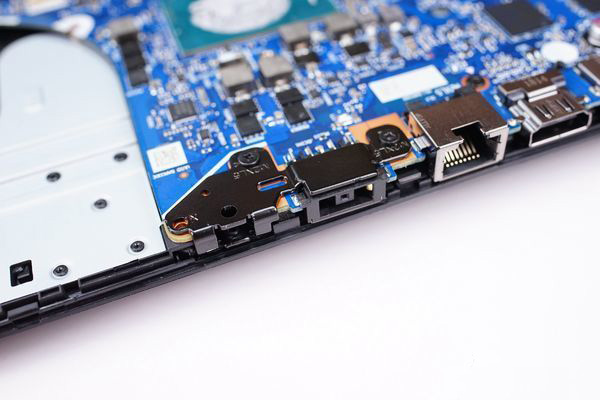

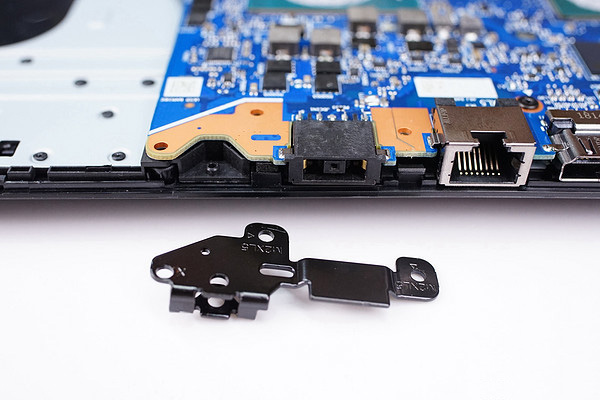

  机身后部接口部分,有个隐藏得比较深的固定位,这个不锈钢盖板肩负了锁孔和电源接口加强的作用。




  有了这个金属片的保护,电源接口不容易松动,插拔的时候可以放心了。




  断开显示屏的排线,并小心处理,因为显示屏排线一般比较脆弱。




  拆卸掉所有主板固定螺丝,主板下方还有一个键盘灯的排线,记得将其断开,然后将主板取出。

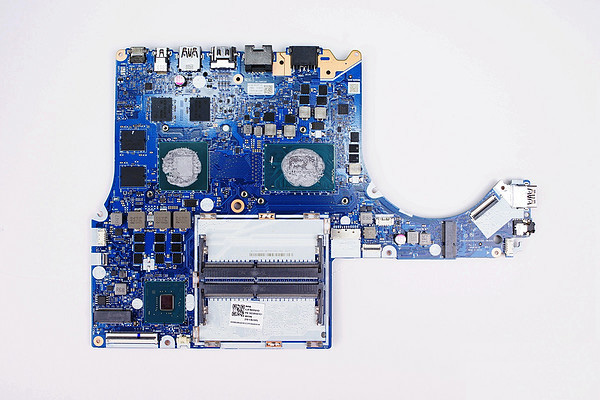

  主板其实面积不大,布局也比较紧凑。

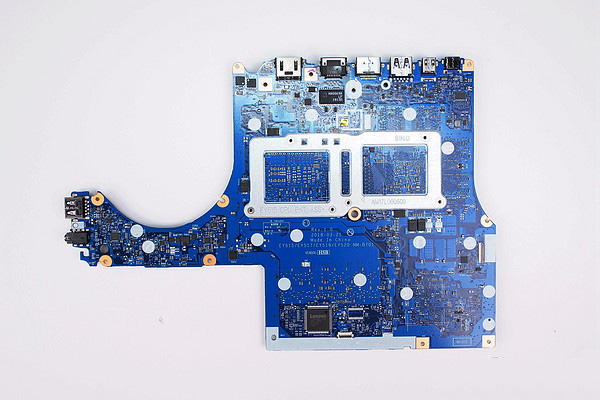

  主板背面可以看到CPU和显卡部分的加强背板,增加主板强度。

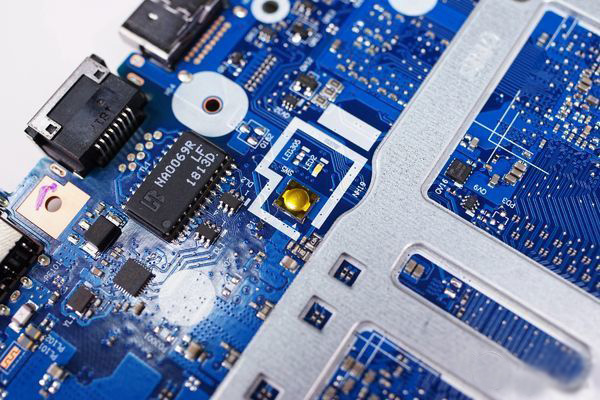

  主板背面,可以看到电源开关按钮和指示灯,大家一定要善待电源开关按钮。

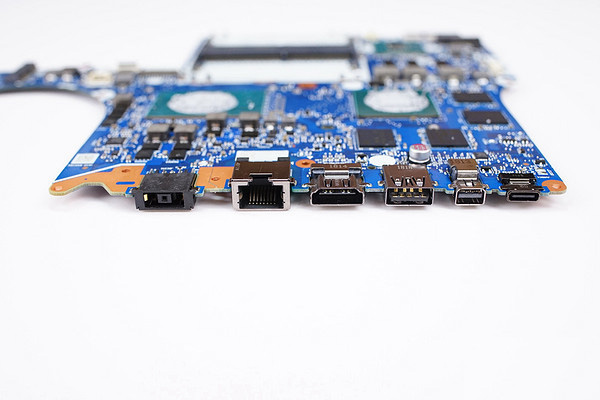

  主要接口集中在主板后方。

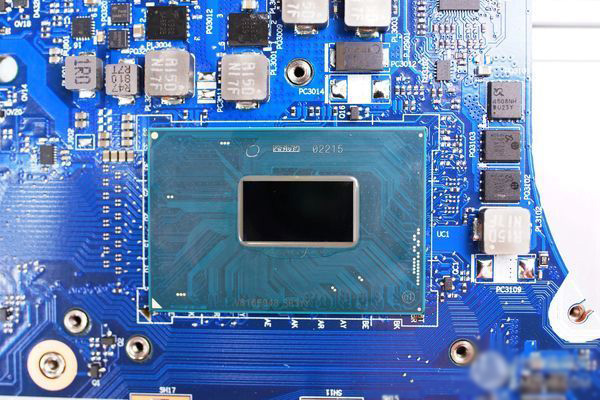

  擦干净散热硅脂,intel i7-8750H就展现在你面前了,6C12T的核心面积还是比较可观的。

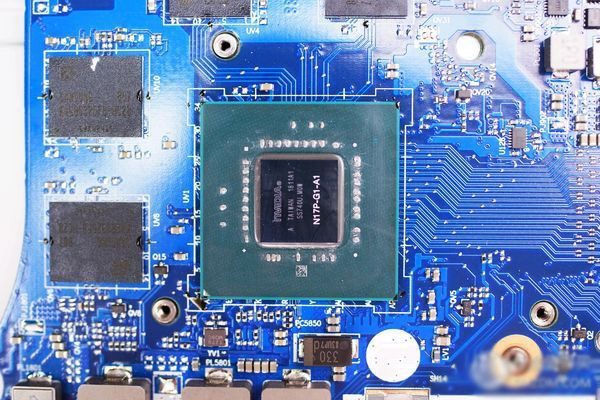

  NV比较正,GTX1050Ti,核心代号GP107。

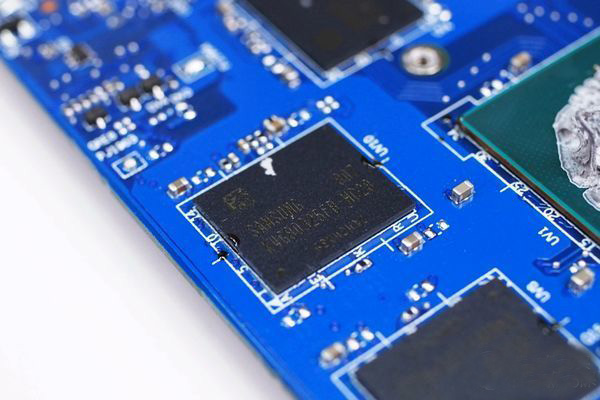

  显存是来自三星的20NM 8 Gb GDDR5颗粒构成。

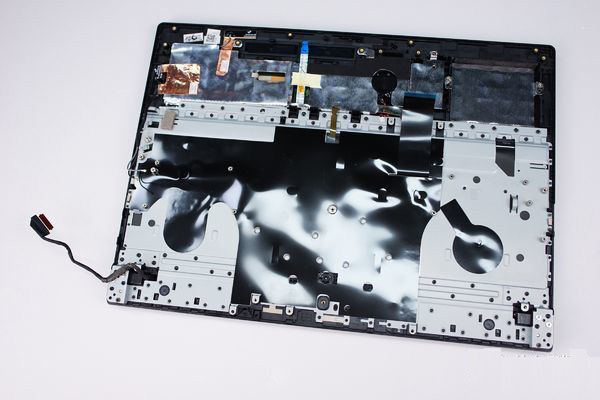

  拆解了主板后的Y7000机身,C面就剩下与外壳紧密相连的键盘、触摸板、开关和天线了,拆机到这里结束了。

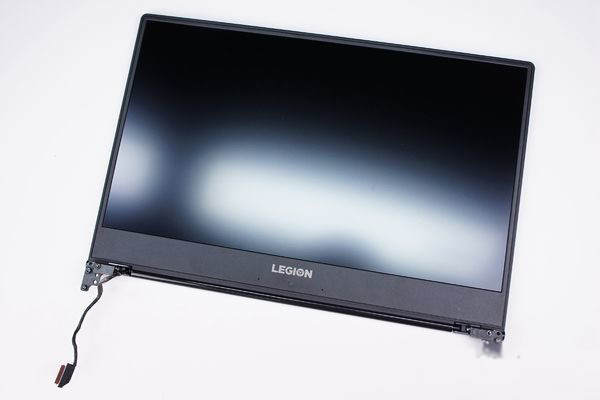

  接着屏幕拆下来。

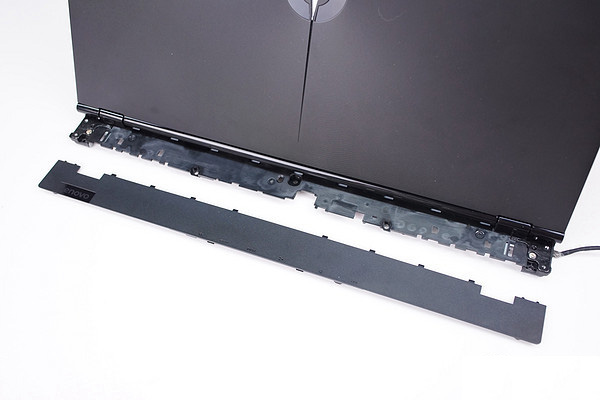

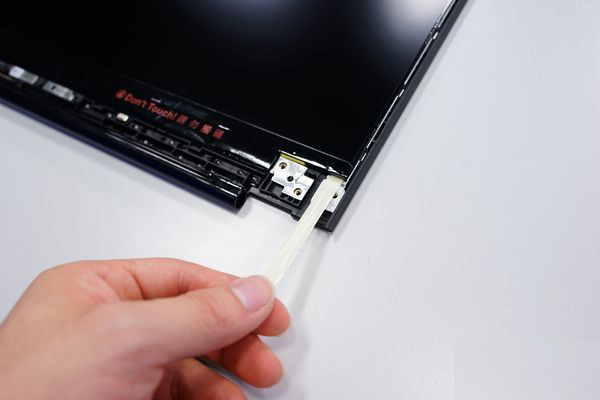

  转轴的螺丝藏在了屏幕后面的盖板下。

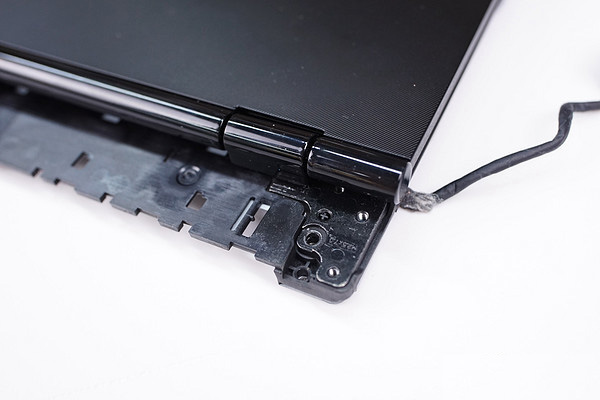

  取下盖板就能将转轴螺丝拆下了。

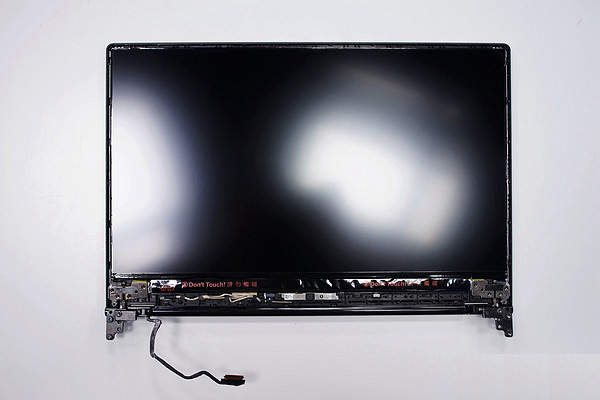

  拆下的屏幕,沿边慢慢起开屏幕边框,边框使用的是胶+卡扣的固定方式,拆卸需要细心,以免损坏屏幕。

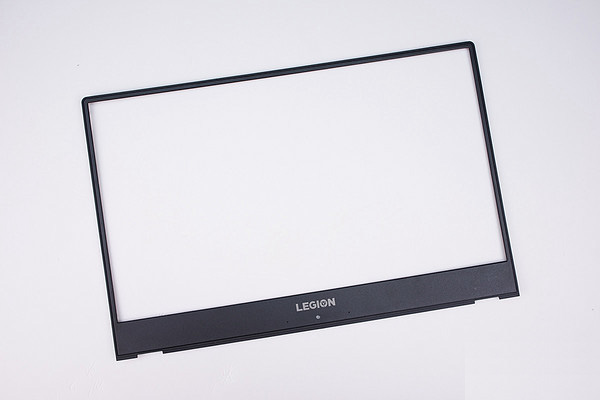

  这样就可以拆下屏幕边框了。




  可以看到屏幕边框内部的一圈胶痕。

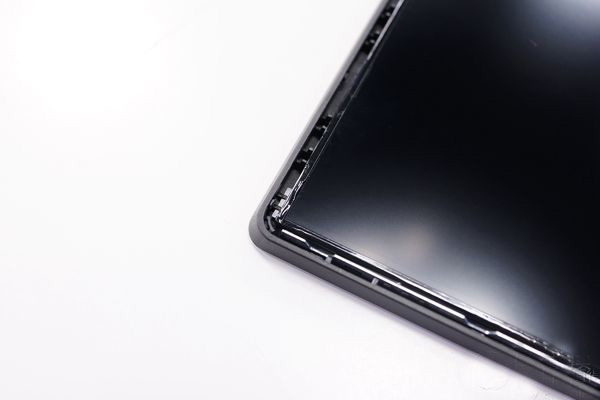

  拆下边框的屏幕,可以看到边框内部几乎没有什么空间,所以也就没办法容纳天线了。

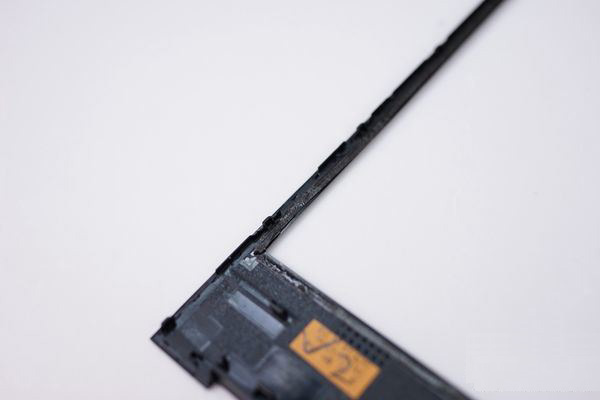

  边框特写,由于笔记本屏幕自身存在金属边框,所以基本上两个边框间只留了防止轻微磕碰损坏屏幕的必要距离。

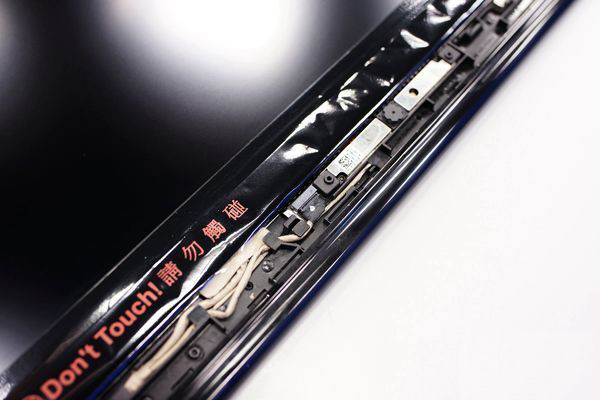

  屏幕下方是摄像头与麦克风组件。

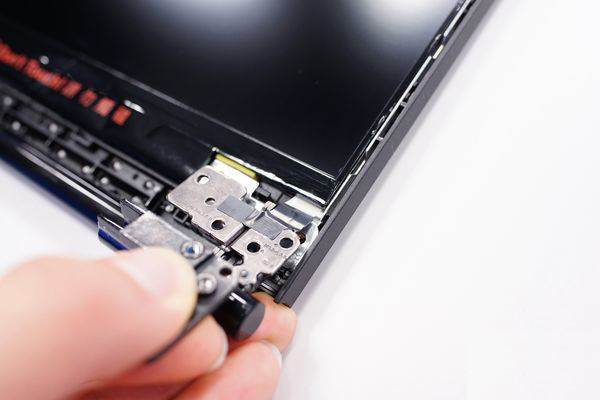

  卸下转轴屏幕这边的螺丝,就可以把转轴取下。

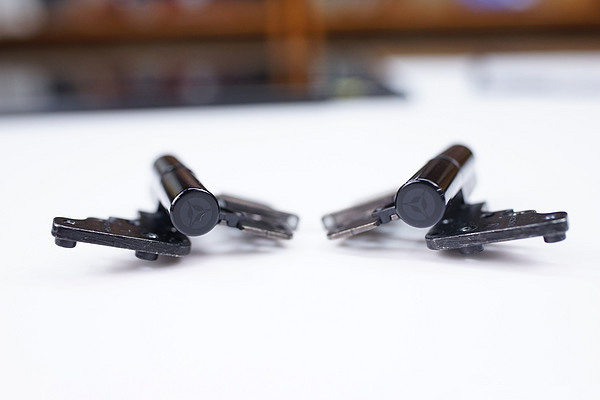

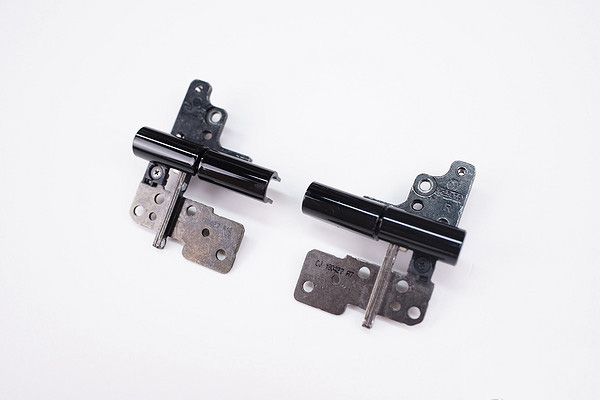

  转轴铰链的做工用料还是很扎实的,金属的材质拿在手里很有垂坠感。

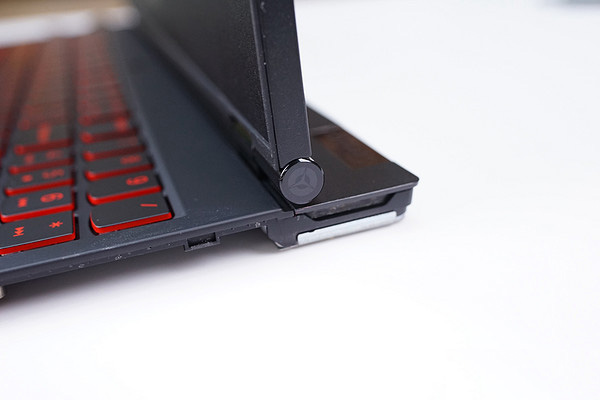

  两头都有拯救者LOGO造型的装饰。

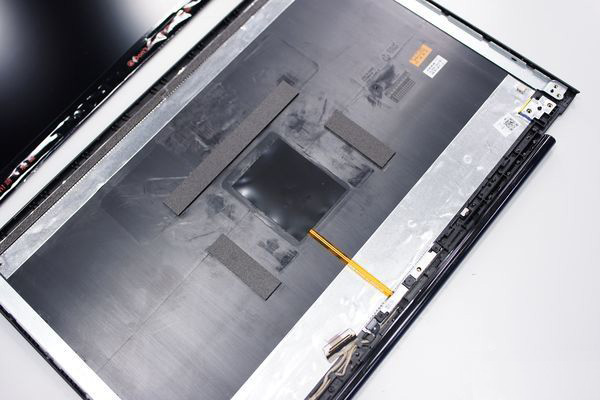

  屏幕与上盖的固定方式是iPhone电池所使用的那种拉胶,固定比较牢固。

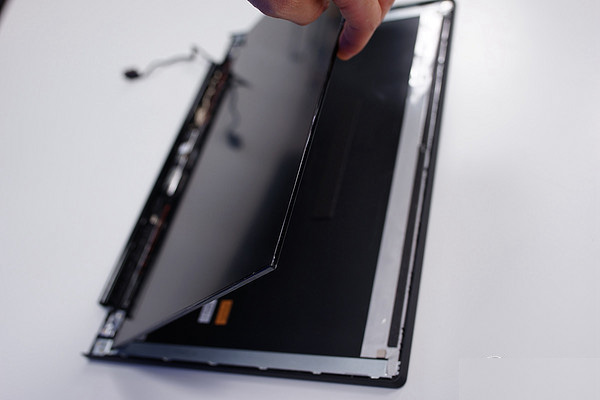

  撕开拉胶以后,就可以很轻松将屏幕从上方翻开了。

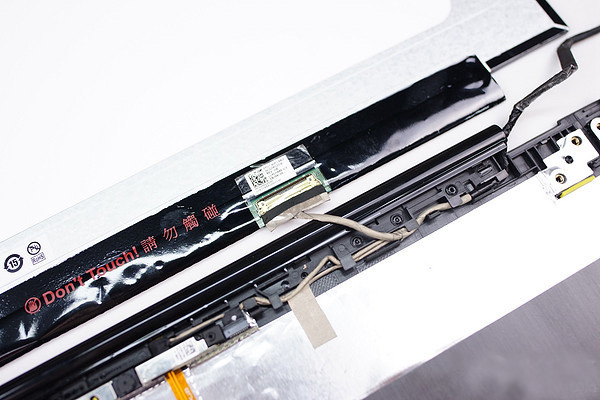

  翻开后要注意屏幕下方排线,小心将其断开。




  屏幕拆下来了,这块来自友达的IPS屏幕。




  顶盖下方就是那个最诱人的“Y”字形发光LOGO了,灯的下方贴有一张黑色不透光贴纸,以免LOGO对屏幕显示效果产生影响,同时为了给灯光模组必要的空间,还用泡棉胶带隔出了一定的距离,这样看来,如果不设计灯光Y7000还能薄很多。

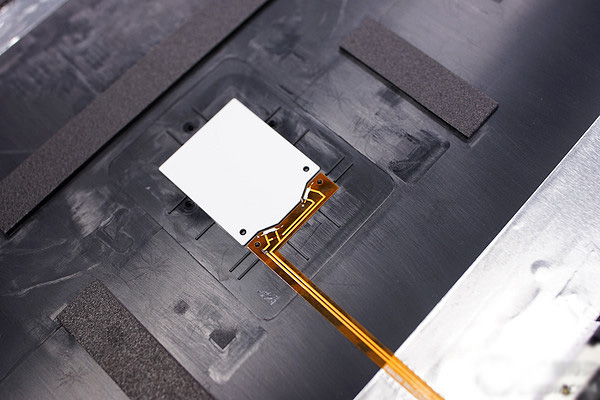

  撕下黑色贴纸,可以看到发光LOGO的光源应该是两颗LED和一个导光板。

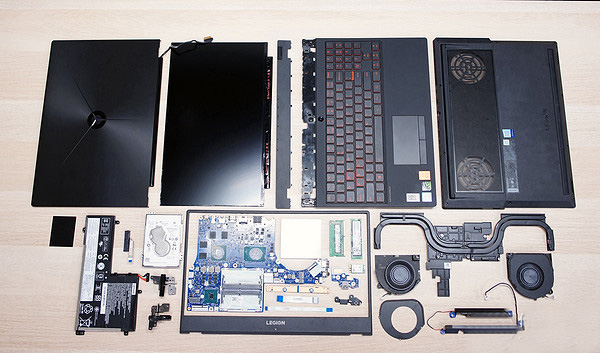

  联想拯救者Y7000拆解到此结束。附联想拯救者Y7000拆解全家福!


联想拯救者Y7000拆解全家福
