惠普Spectre x360拆机图解
惠普Spectre x360配置了英特尔第七代酷睿i5-7200U处理器，8G LPDDR3内存，硬盘方面该机配备了256GB的SSD固态硬盘，显卡方面则是采用英特尔核心显卡HD 620。下面通过惠普Spectre x360拆机来了解一下它的内部结构吧！
在拆机前，我们先看看它的外观。

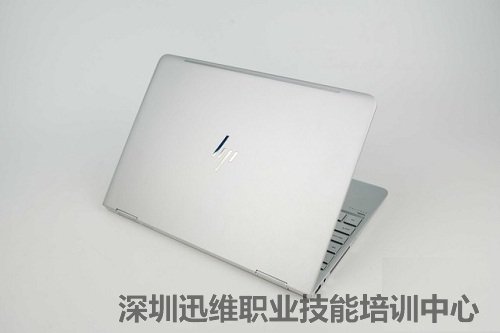

惠普Spectre x360 图1

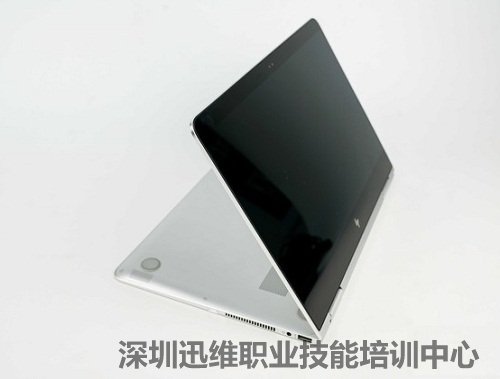

惠普Spectre x360的整机曲线过渡圆润，弧度适中，贴合手掌，其最大特色在于括360°旋转。
惠普Spectre x360 图2
惠普Spectre x360拆机方法/步骤：

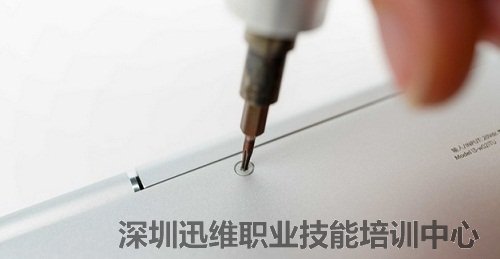

首先要拧下底面的螺丝，除了拧下底面的螺丝外，还需注意在上方的两个脚垫中还分别藏有一颗螺丝。下方的两个脚垫内部是两块磁铁，并没有螺丝。拧下所有固定螺丝后，在用撬棒沿边缘撬开卡扣即可取下底面盖板。
先拧下底面的螺丝 图3

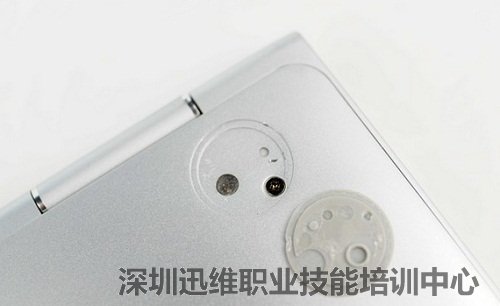

注意在上方的两个脚垫中还分别藏有一颗螺丝 图4

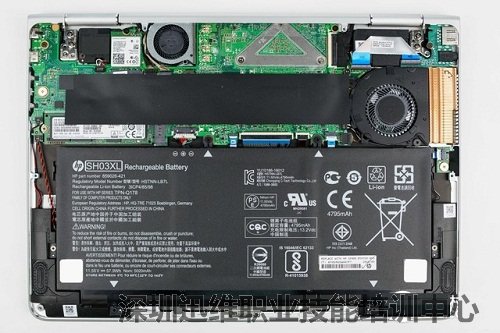

打开后盖可以发现这款惠普Specter X360的内部构造十分的紧凑。
当然这款Specter X360竟然在如此厚度的机身中塞下了两个散热风扇，4个扬声器，这也要求设计者对于内部空间充分利用。
惠普Spectre x360 拆机 图5

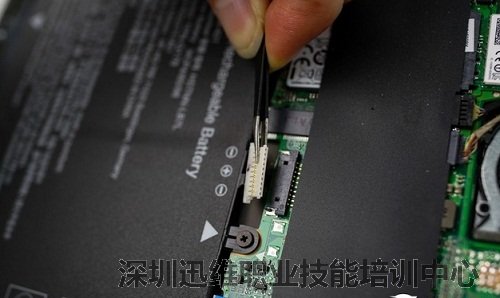

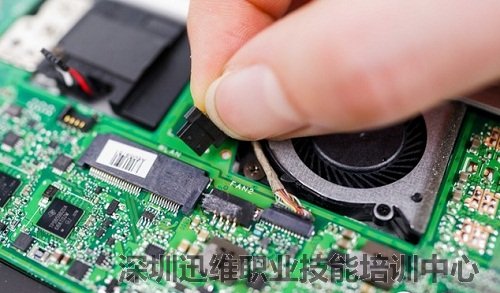

先断开电池与主板的供电针脚连接，然后揭开黑色绝缘纸。
先断开电池与主板的供电针脚连接 图6
揭开黑色绝缘纸 图7

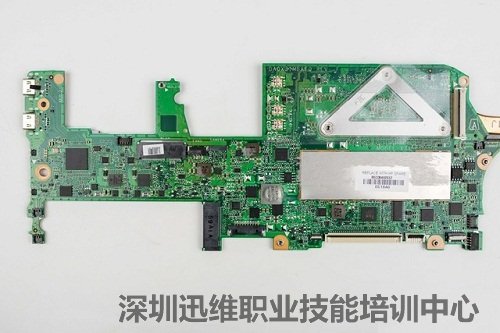

惠普Spectre x360的主板PCB就全面呈现在了我们的面前，可以看到内存位置是覆盖有金属屏蔽罩的。
惠普Spectre x360 拆机 图8

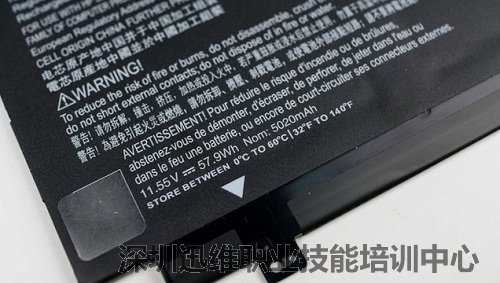

单独拿下电池，可以看到电池上的认证，电池容量是57.9wh。
电池容量是57.9wh 图9

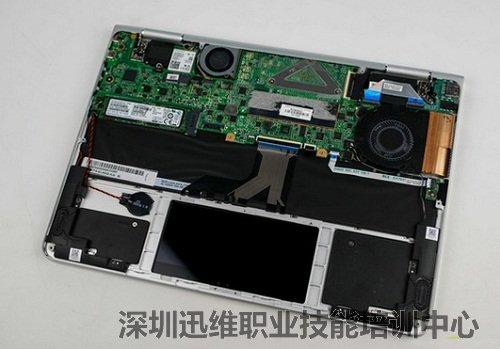

拆下电池后，可以看到主板BIOS的CMOS电池通过一根飞线与主板相连，布置在下方，而位于触控板下方的两个大体积扬声器让我们十分的惊讶。
惠普Spectre x360拆机 图10

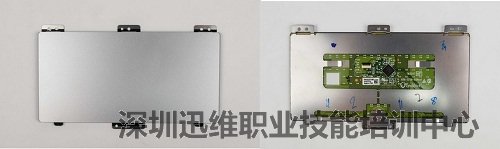

长方形触控板。
长方形触控板 图11
拆下触控板后，本就迷你的机身显得格外的“空旷”。
惠普Spectre x360拆机 图12

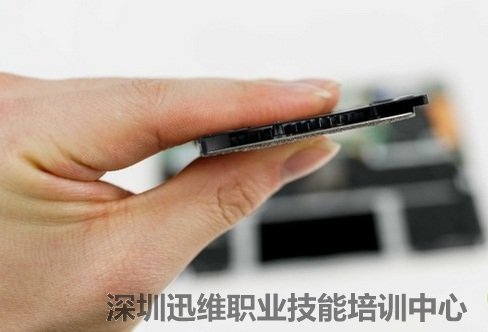

散热风扇相当的薄。
散热风扇相当的薄 图13

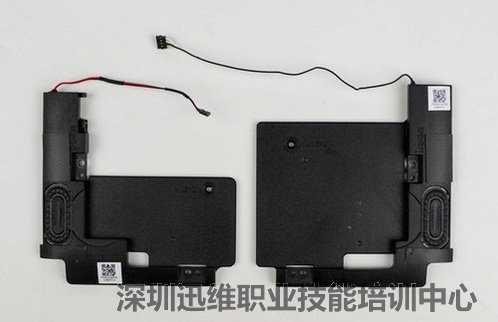

两侧的扬声器。
两侧的扬声器 图14
拆下BIOS电池。
BIOS电池 图15

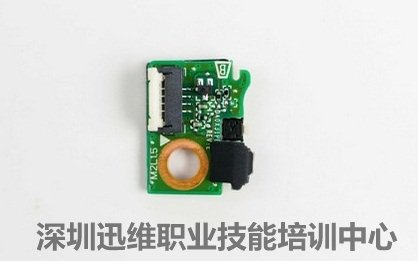

开机按钮的电路板。
开机按钮的电路板 图16

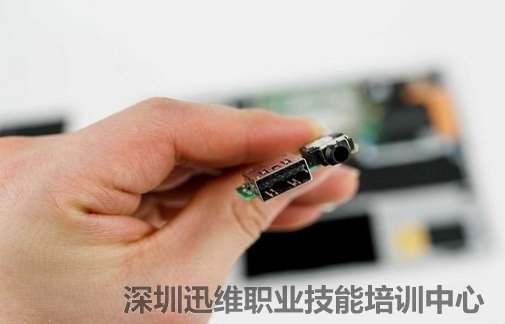

扩展USB（支持关机充电标准A口）。
扩展USB 图17

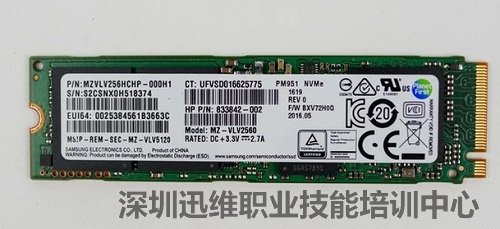

三星NVME协议OEM版PCI-E通道固态硬盘PM951，容量256GB。
256GB固态硬盘 图18

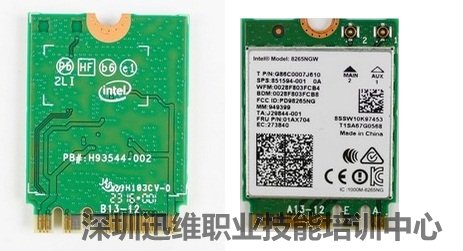

英特尔无线网卡其实可以采用板载的设计，减少空间占用。
英特尔无线网卡 图19

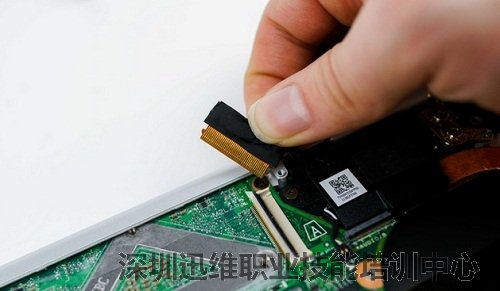

拿下了主板上的其他部件后，就可以拆解主板了，首先还需要断开所有的连接排线。
断开连接排线 图20
断开小风扇，摄像头排线、键盘，键盘背光的排线连接。
惠普Spectre x360拆机 图21
惠普Spectre x360拆机 图22

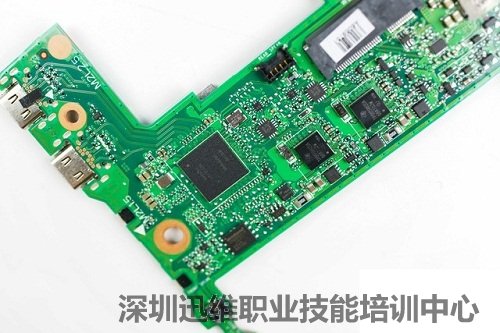

主板PCB与内存特写（底面方向），可以看到主板的体积控制还是相当不错的。
惠普Spectre x360拆机 图23
惠普Spectre x360拆机 图24

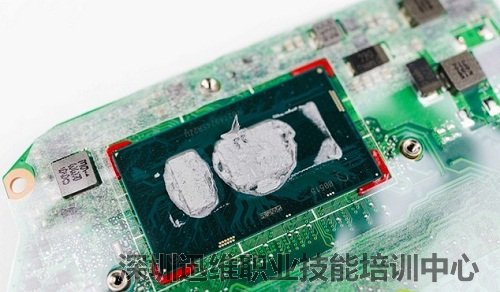

CPU的散热模组依然是反装在主板背面的，这是惠普常用的设计。
惠普Spectre x360拆机 图25

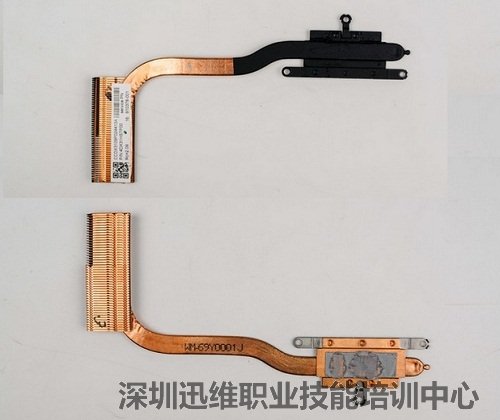

单热管细节特写。
单热管细节特写 图26

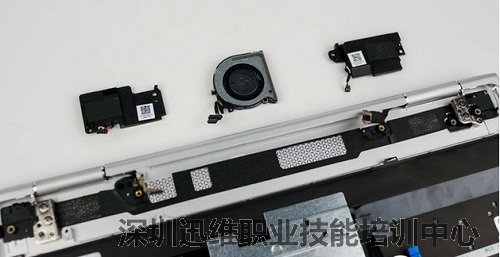

取下主板后，辅助散热风扇以及位于上方的另外两个扬声器也可以取下。
惠普Spectre x360拆机 图27

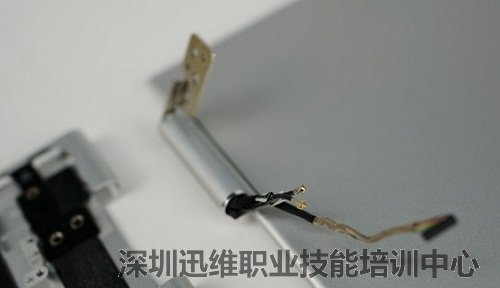

360°翻转的屏轴部分。
360°翻转的屏轴部分 图28

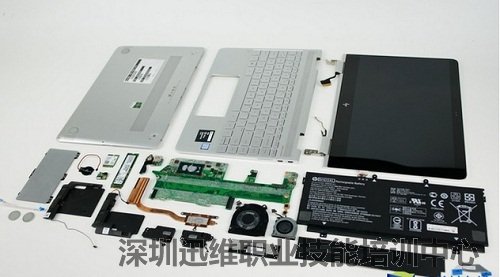

到此惠普Spectre x360拆机完成，来张全家福。
全家福 图29
