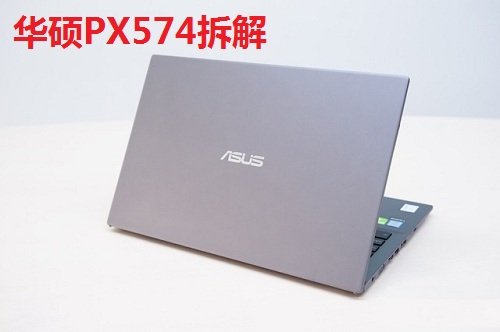

华硕PX574拆解图文教程
在我们平常所接触到的产品中，大屏幕的轻薄笔记本电脑本身就不常见，而大屏幕的商务轻薄本就更少见了。华硕PX574F就是这样一款新品大屏商务笔记本，官方还为它起了一个响亮的名字——破晓。虽然名为破晓，但华硕PX574F所散发的却是低调且内敛的商务气息。那么这款产品的内部做工究竟如何？它是否值得选购呢？接下来我们通过对华硕PX574拆解来一探究竟吧。
华硕PX574拆解过程/方法：

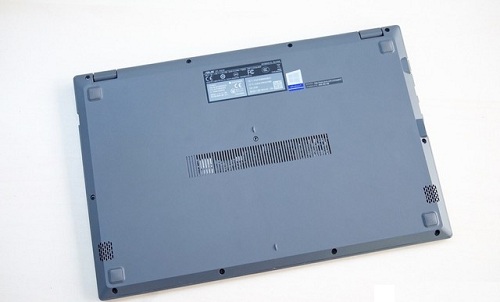

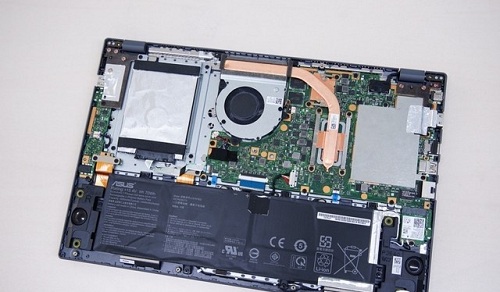

拧下底部固定螺丝，再小心撬开边缘的卡扣即可取下整个后盖，可以看到这款15英寸的轻薄本内部的空间利用率还不错。

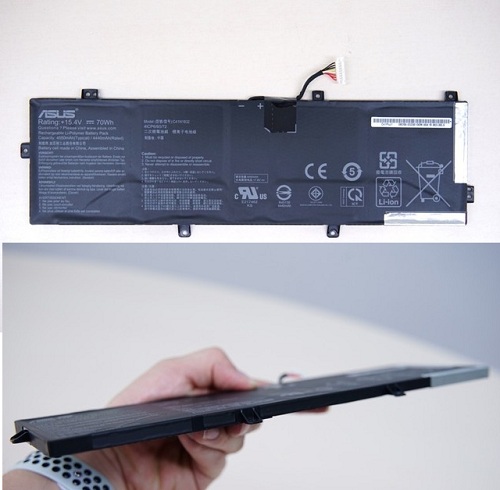

70瓦时的电池容量在同级别的轻薄本阵营中可以算是佼佼者了，侧面可看出电池还是十分厚实的。

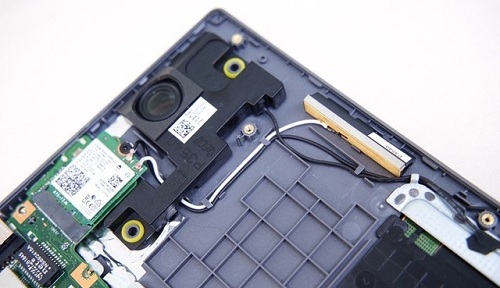

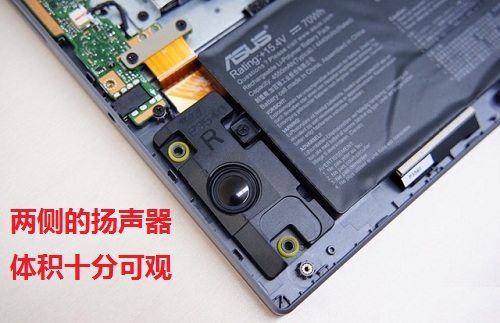

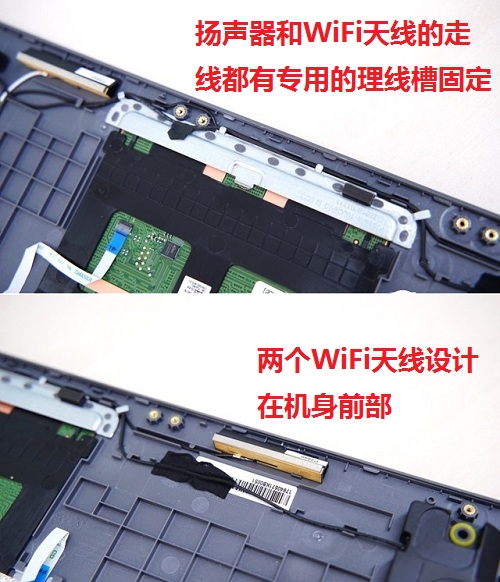

取下电池后，可以看到音响和WiFi天线的内部走线情况。

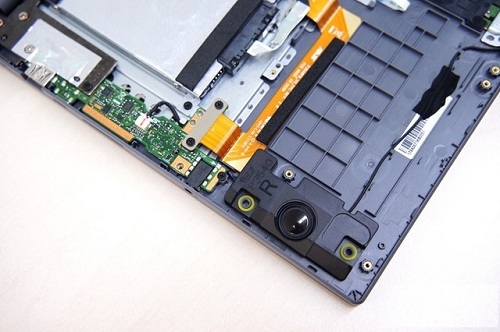

另一侧的音响连接排线固定在右侧I/O接口的主板上，并且也有理线槽固定。

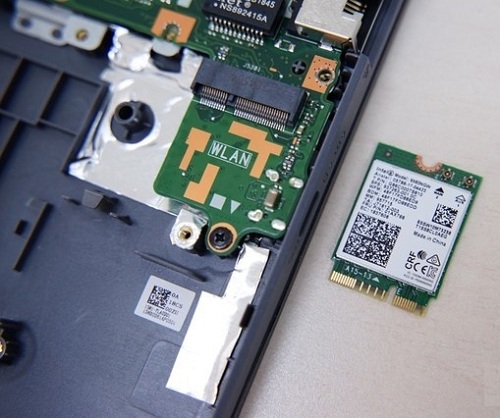

无线网卡来自英特尔的9560型号，内置蓝牙5.0，属于比较高端的并且十分常见的无线网卡。
右侧I/O接口的电路板与主板的连接器也是本机的特色之一，采用了灵耀系列中常见的接口+螺丝固定的排线连接形式。

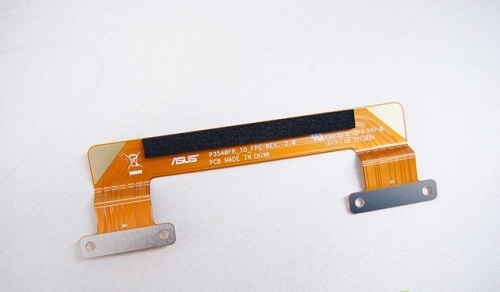

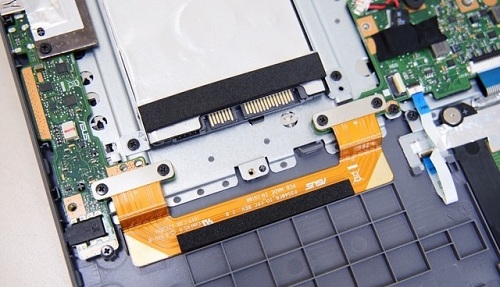

连接排线特写。

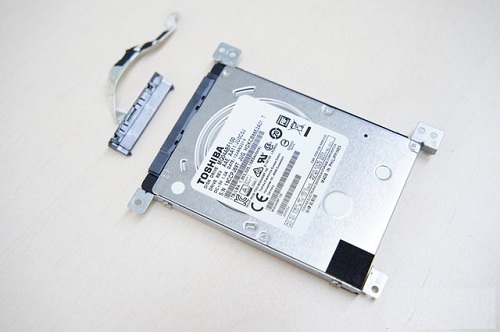

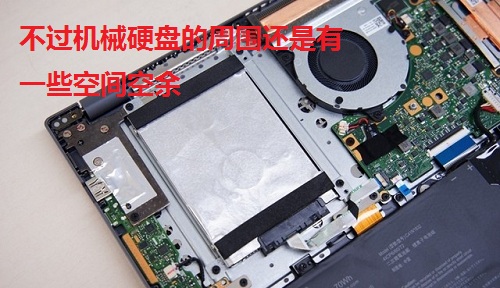

1TB的硬盘来自东芝，通过一个转接器与主板连接。

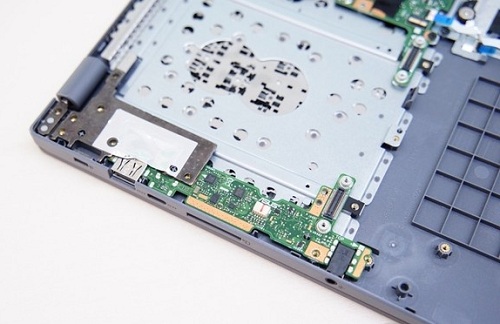

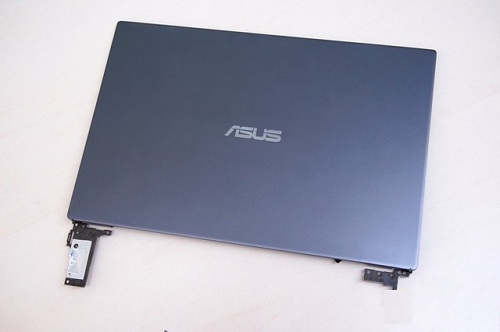

右侧I/O接口的电路板被加长的屏幕转轴固定，想要取下这块电路板则需要先取下这一侧的屏幕转轴。

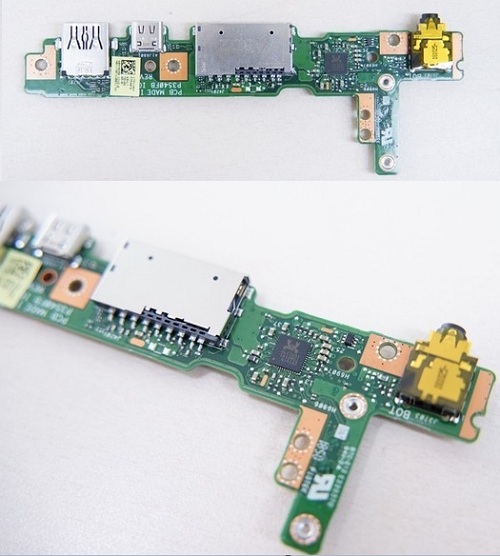

右侧I/O接口的电路板上集成了不少接口。同时，声卡也被放在了这里。
触控板区域，可以看到触控板旁边的指纹识别模块下班有金属板固定支撑，取下三颗固定螺丝即可取下整个触控板。

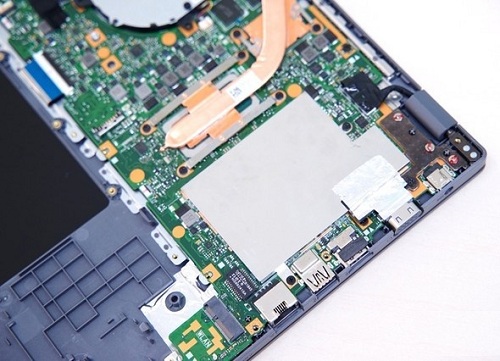

主板的右侧，可以看到这里有一大块金属屏蔽罩覆盖，这下面到底是什么呢？另外这个金属屏蔽罩居然还有螺丝固定。

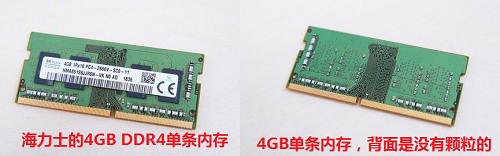

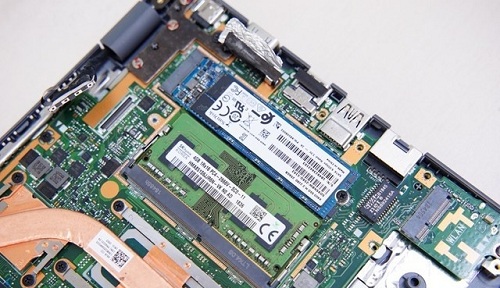

取下屏蔽罩后，可以看到这下面其实罩着可更换的内存条和SSD固态硬盘，虽然这样可以隔绝一些电磁干扰，保证运行的稳定性，不过小编对于SSD的散热有些担忧。

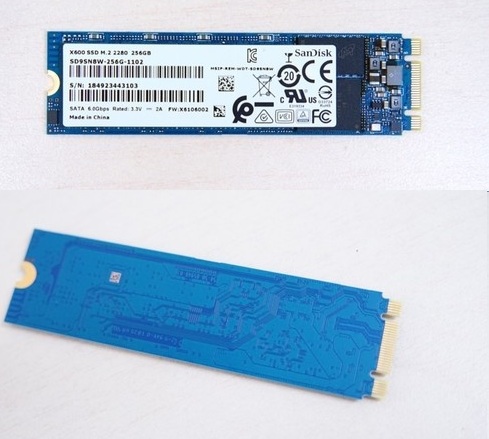

闪迪 X600 256GB固态硬盘，采用这款SSD还是十分良心的。另外，这块256GB的SSD与前面提到的1TB机械硬盘形成双硬盘组合。

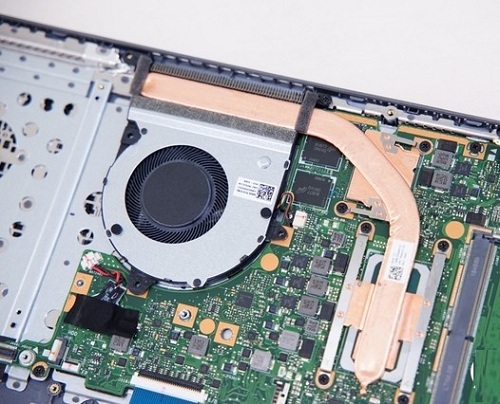

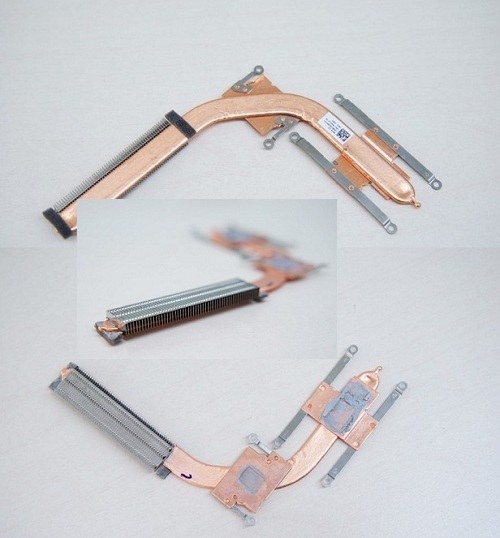

这里需要注意的是，显存颗粒是并没有被散热模组覆盖到的，散热模组为单铜管设计。

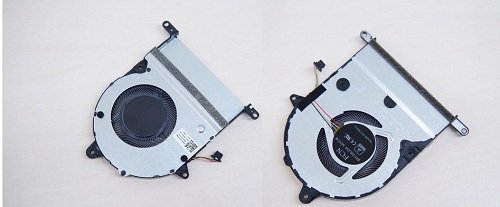

散热风扇特写。

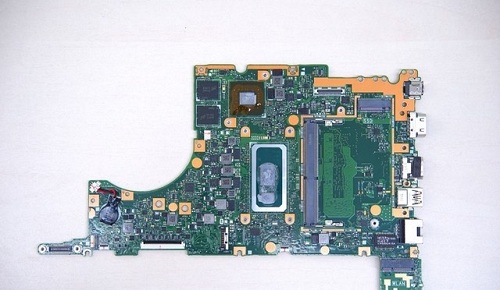

主板正面全貌，可以看到即便是采用了可更换内存插槽的设计，酷睿i7 8565U处理器特写，MX110独立显卡，旁边是两颗1GB的显存颗粒。

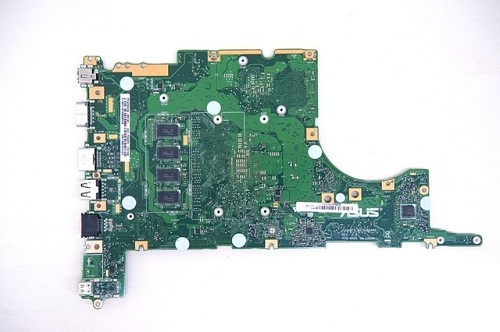

主板背面采用了绝缘贴纸整个覆盖，主板背面最主要的元件就是板载的4GB内存，与正面的内存采用了一样的海力士颗粒，组成双通道内存设计。

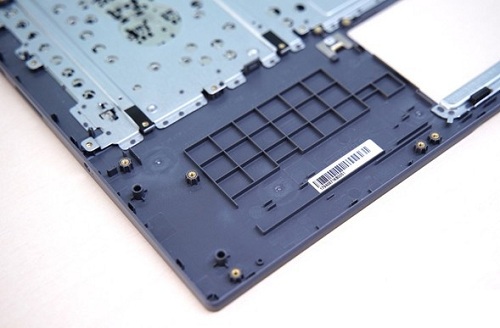

取下所有元器件的C面，由于采用了全塑料材质设计，C壳的强度稍有不足。

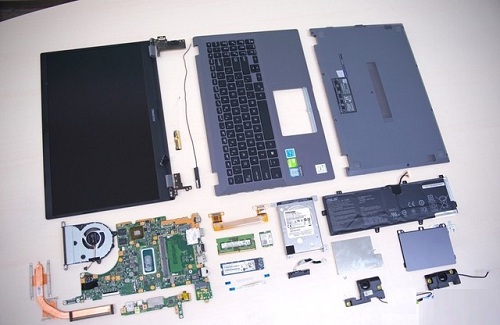

至此，华硕PX574拆解到这里就完成了，附上全家福。
