ROG枪神2游戏本拆解图文教程

  作为一款高端电竞游戏本,ROG枪神2不仅在外观上有着自己独特的风格,在硬件配置和性能上都达到了目前的顶级水平。今天小编带来了ROG枪神2游戏本拆解过程,一起来看看这款产品的性价比如何吧!

ROG枪神2游戏本拆解图文教程

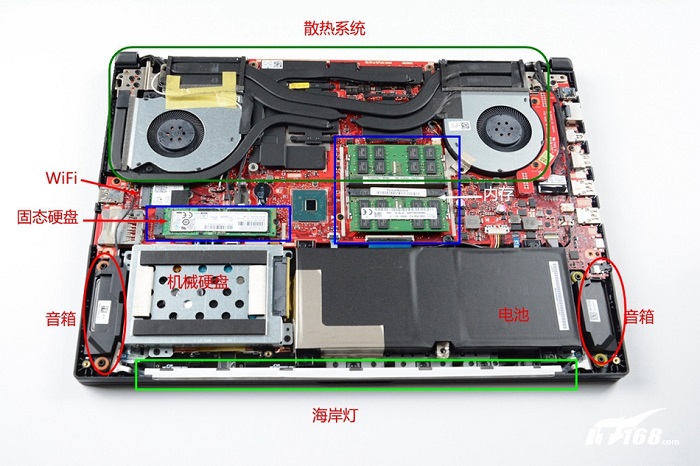

  首先就是将后盖的所有螺丝拧掉,取下后就能看到内部的配件,红色的主板非常醒目。

ROG枪神2游戏本拆解图文教程

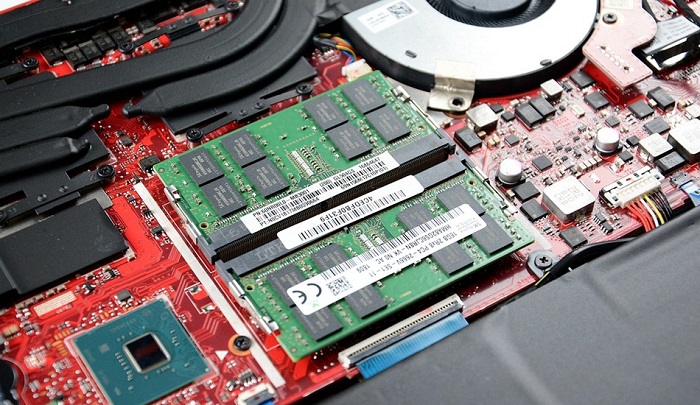

  双通道32GB内存,这也是这款游戏本的最大支持内存。

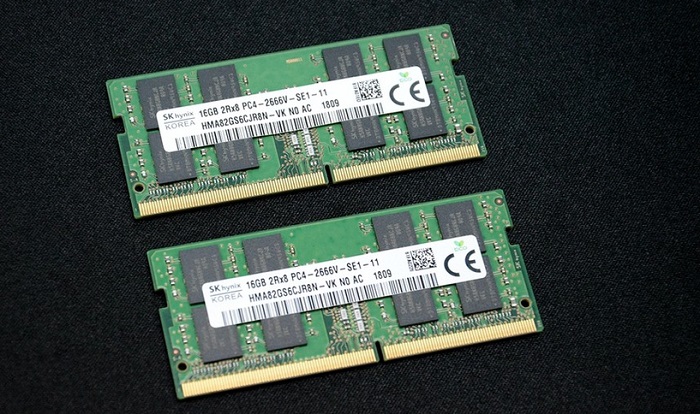

  海力士内存细节。

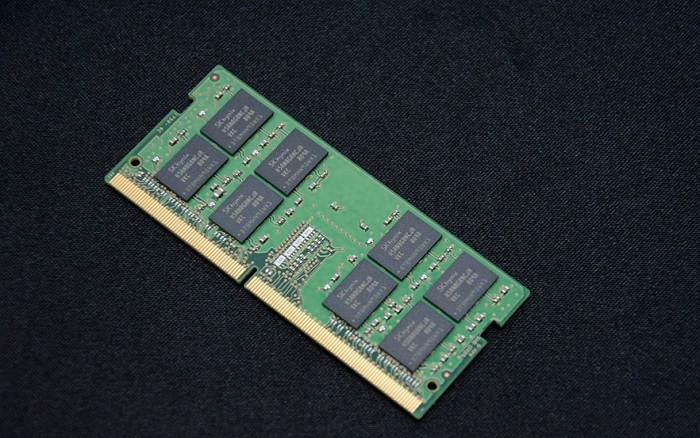

  内存颗粒。

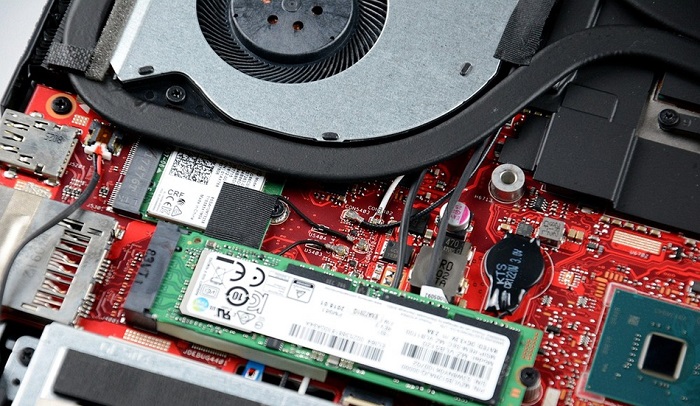

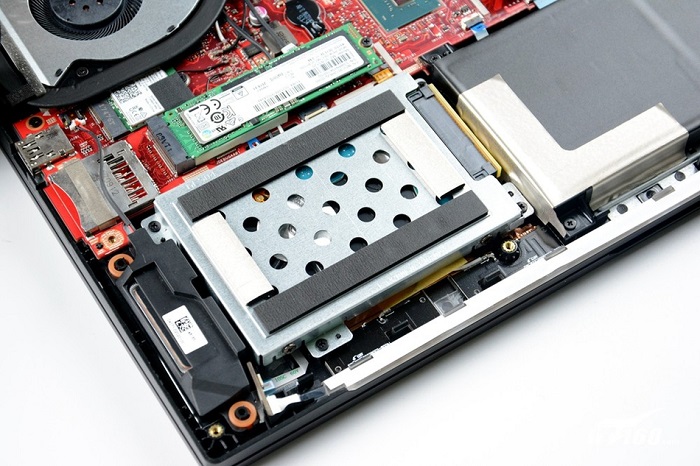

  存储方面,三星M.2固态硬盘512GB,机械硬盘是1TB。

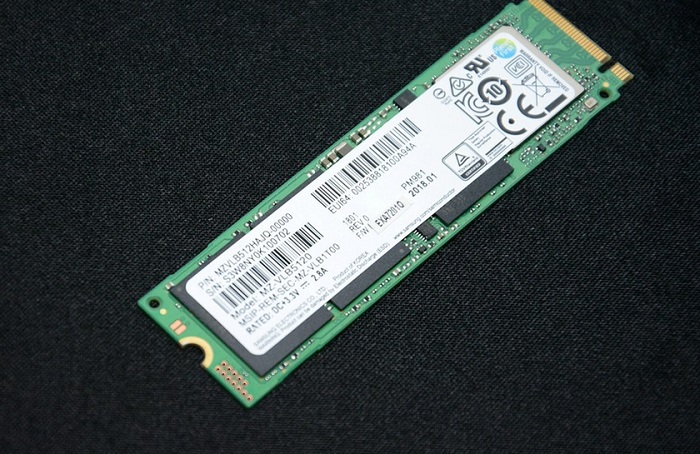

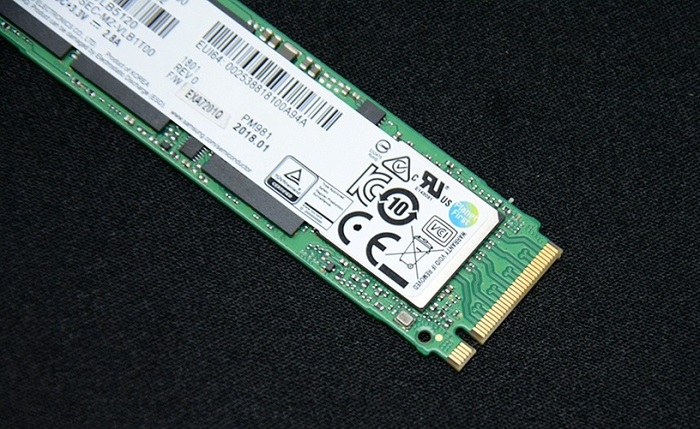

  三星固态硬盘。


  接口细节。

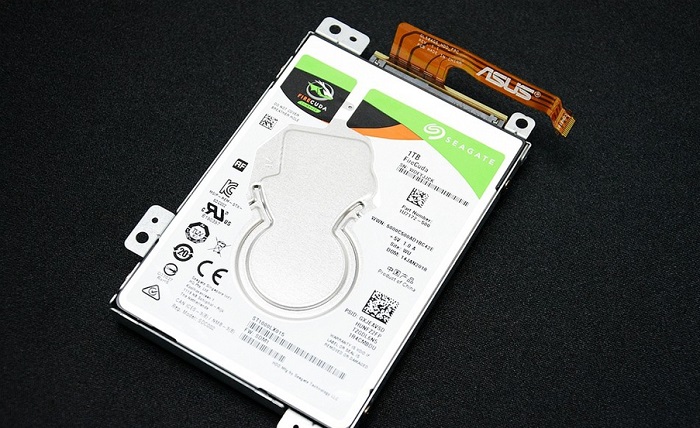

  2.5英寸希捷1TB硬盘。


  左右双音箱系统。整体的音效还是不错的,就是音量略小。

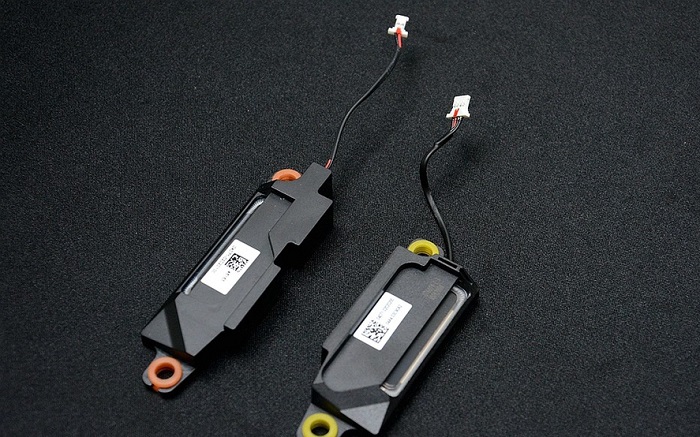

  左右音箱。

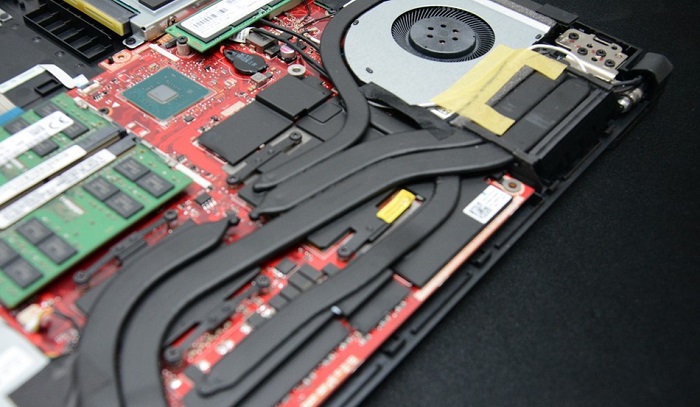

  5铜管散热系统,大家也可以用黑色的散热片,除了处理器和显卡,也覆盖了周边的元件。

ROG枪神2游戏本拆解图文教程

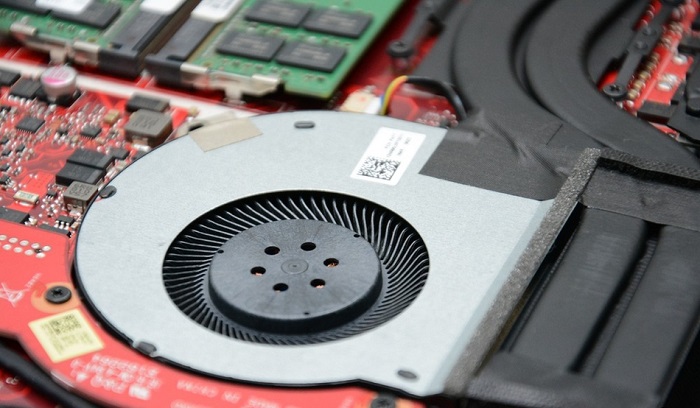

  12V的电扇,而且扇片也超薄,能够大大提升散热效率。


  四天线设计和RangeBoost专利技术的WiFi方案,比一般双天线提升30%的覆盖率,有效降低延迟减少丢包。而802.11AC Wave 2标准和MU MIMO技术,更可以提供最高1.72Gbps的带宽支持。此外,机身还带有RJ45有线接口,提供更多网络选择。

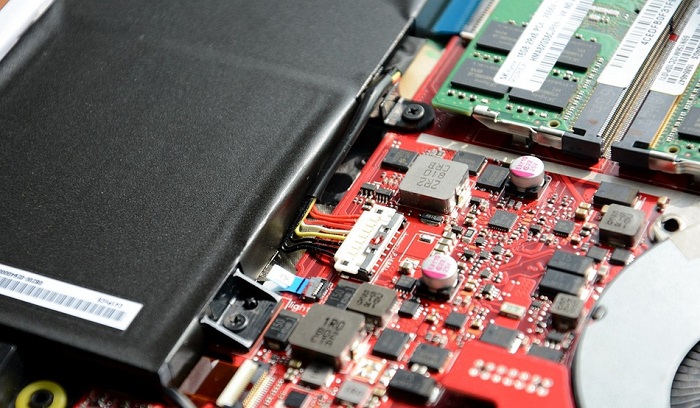

  电池的连接处。这里需要说明的是,最先拆掉的肯定是电池连接。

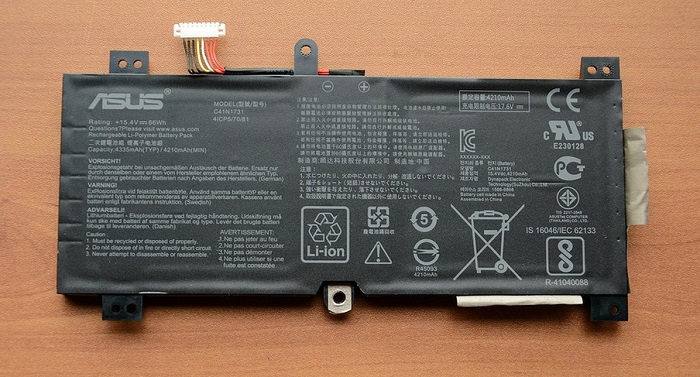

  66Wh电池,游戏本就不要太在意续航时间了。

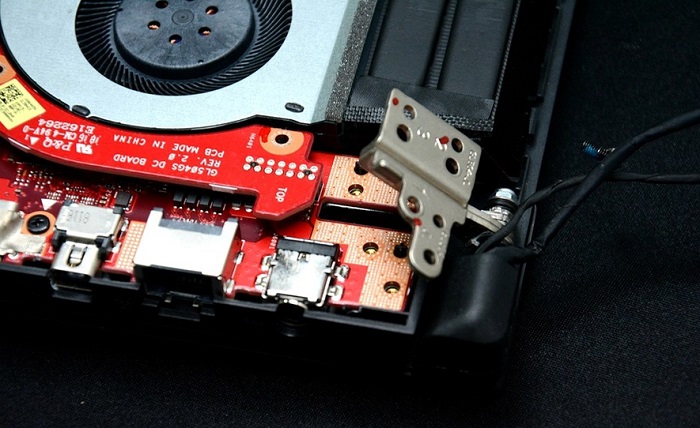

  此外,要想拆掉主板,还要拆掉转轴的一部分并抬起。

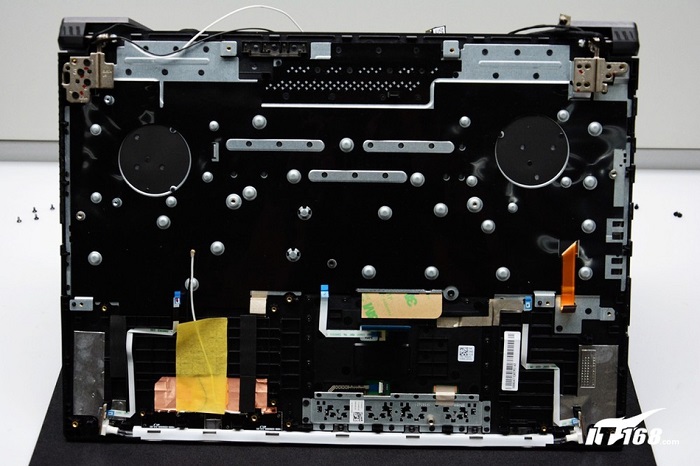

  这是完全拆解之后最下边白色的是海岸灯带。


  主板和散热系统。需要说明的是,在整机的外部没有保修贴,但是在拆解散热系统时,就会看到那个黄色的贴纸了,所以拆开看看机器没问题,想要全部拆解,就会失去保修的哦。

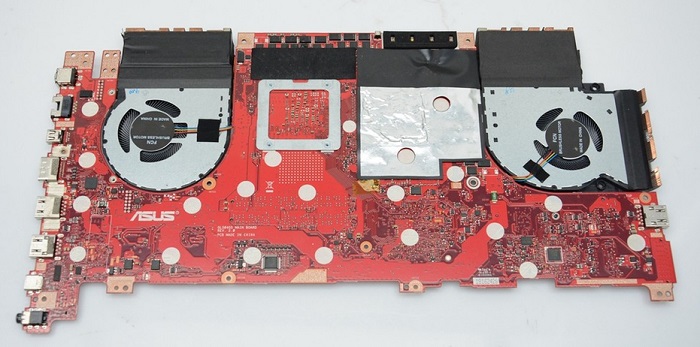

  主板背面。

ROG枪神2游戏本拆解图文教程

  风扇,以及机身右侧的出风口。

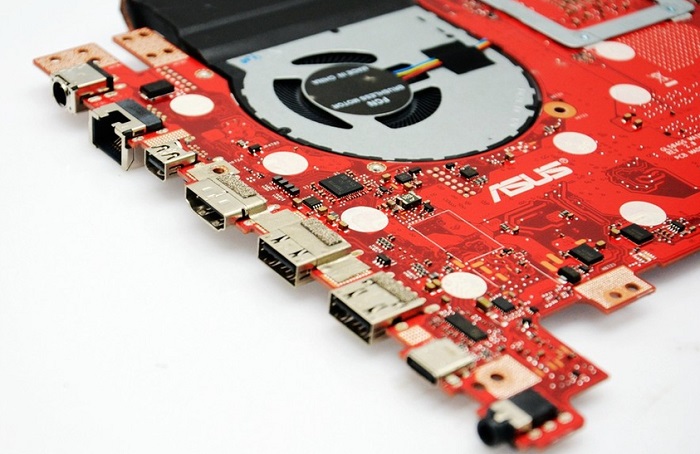

  左侧的接口部分。


  主板名称。

ROG枪神2游戏本拆解图文教程

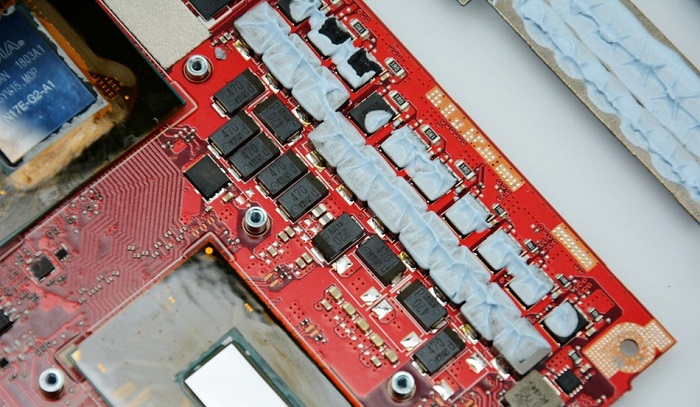

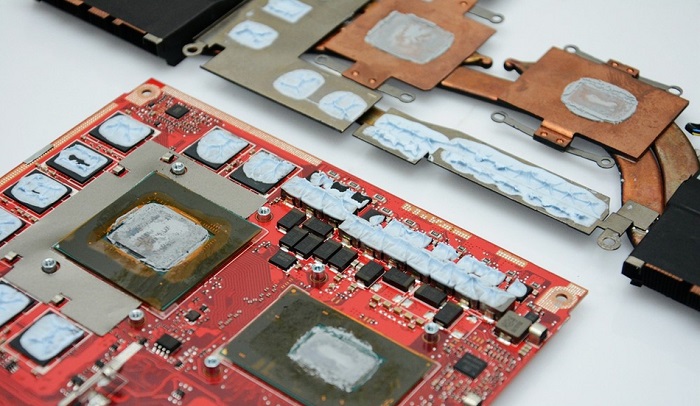

  拆下散热系统之后这一幕真是震惊了,大量的导热硅脂和导热胶,周边的元件都被覆盖了。

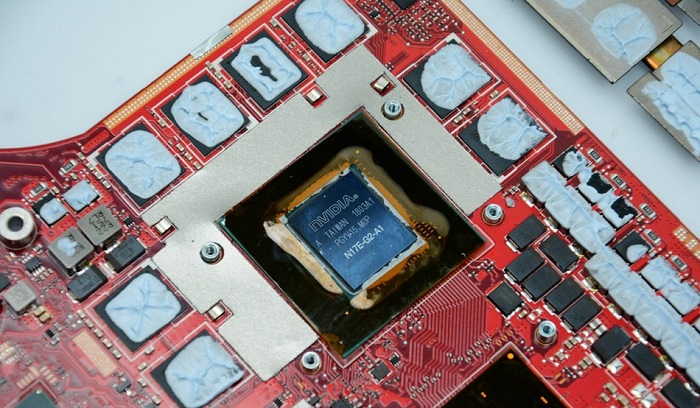

  GTX 1070显卡,8GB的显存。

ROG枪神2游戏本拆解图文教程

  英特尔第八代酷睿i7-8750H处理器。


  看看周边使用的元件。

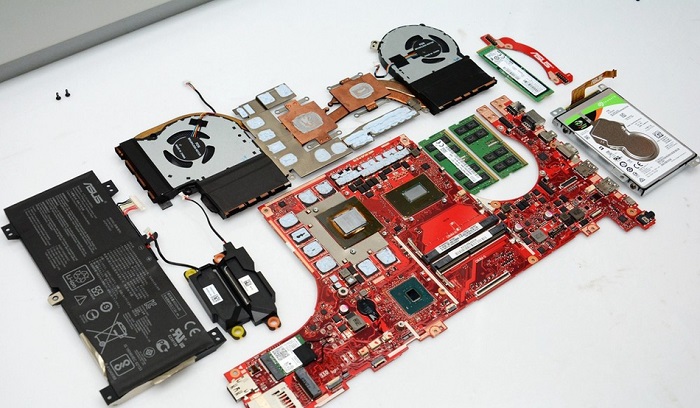

  拆机全家福。

ROG枪神2游戏本拆解图文教程

ROG枪神2游戏本拆解图文教程


  ROG枪神2游戏本拆解就到这里,首先总体来说比较容易拆解,主要的配件也都能进行更换,所以相对来说较容易维护。此外,在拆解的过程中也没有遇到比较难搞定的复杂装置,而且布线也都很整齐。印象最深的就是散热系统,做工用料真的很扎实,所以我们不用太担心这款游戏本的散热了。
