Acer蜂鸟Swift 3笔记本拆解

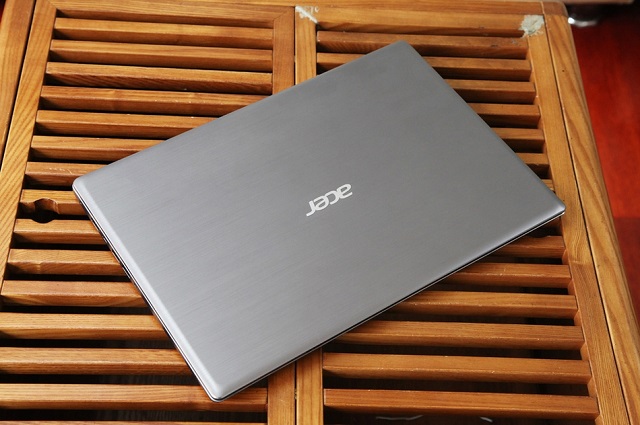

  蜂鸟Swift 3外观采用铝合金金属材质,A、C、D都是一体成型,这也是目前很多笔记本采用的一种方案,简洁,利于散热,坚固。本文展示的是Acer蜂鸟Swift 3笔记本拆解过程,从外到内全面了解,更近距离地看看AMD 锐龙7 2700U处理器以及在模具设计方面这款笔记本能带来哪些惊喜。

Acer蜂鸟Swift 3笔记本拆解

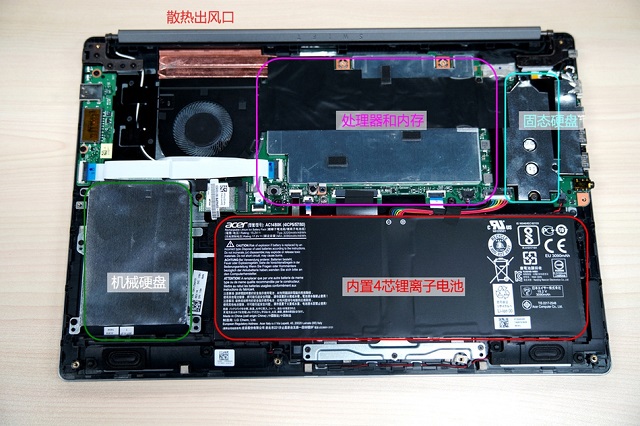

  后盖比较好拆,也没有隐藏的螺丝,只需要六角专用的工具,一般套装工具里都有。可以看到内部隔离和屏蔽做了很多,硬盘、处理器都被封闭起来。


  这是打开封闭罩后看到的散热、处理器系统以及右侧的SSD。封闭起来的好处首先就是防尘,然后信号也不会互相干扰,以及在散热方面也相对独立,不会串流。

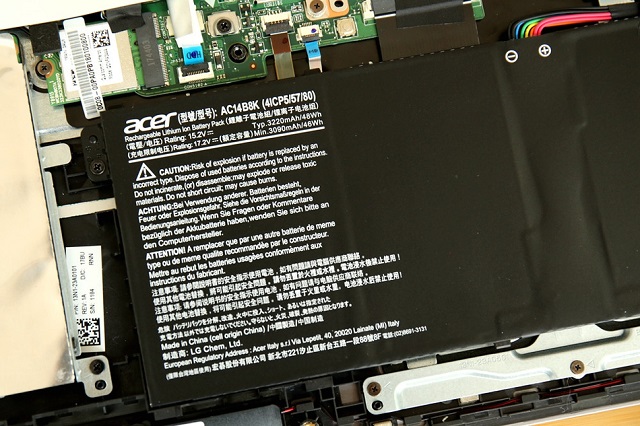

  唐都AC14B8K 4芯锂离子电池,Acer专属电池。在拆解其它配件之前,首先断开电池的连接线。

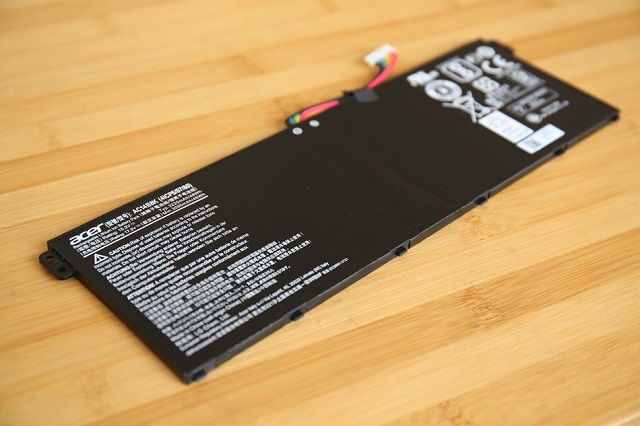

  唐都AC14B8K 4芯锂离子电池,46Wh。

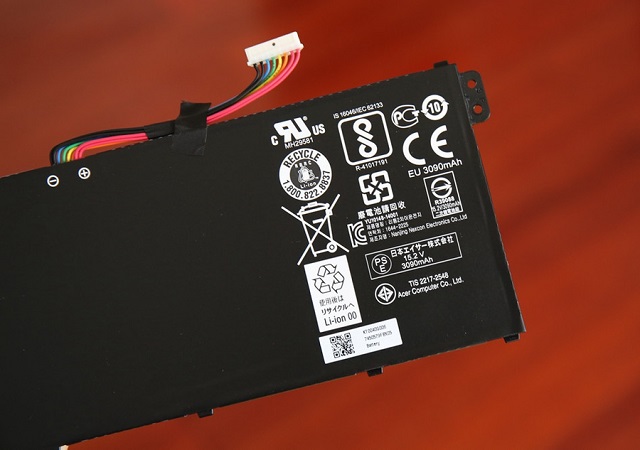

  背面各种认证标识,大家若在以后有更换电池的需求,一定购买正规原装。

Acer蜂鸟Swift 3笔记本拆解

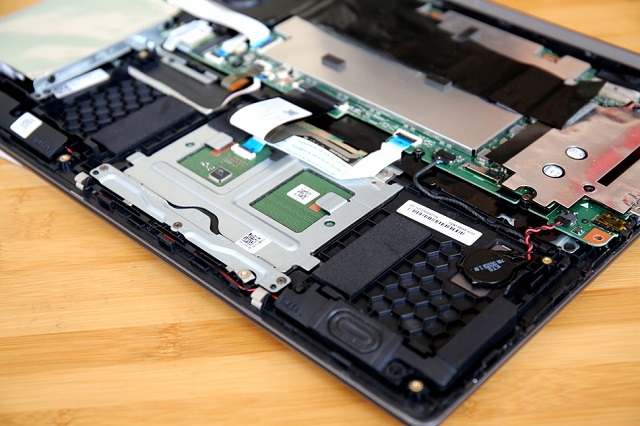

  拆下电池后,下面是触控板和排线,主板CMOS供电电池也在这下面。在拆卸主板的时候这些连接线都要拆下,第一不要扯断,第二要记清楚位置。

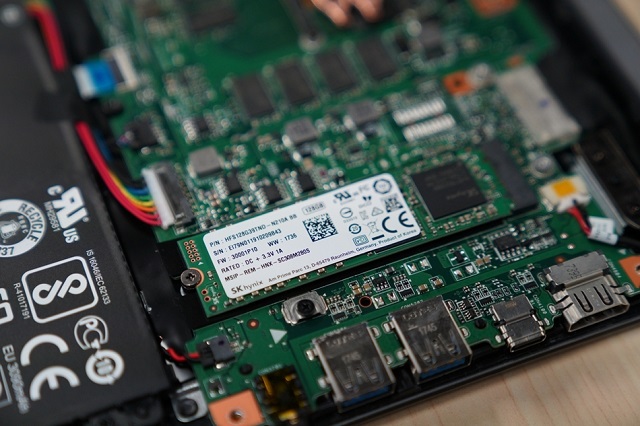

  之后就可以分别拆卸配件了,右侧的固态硬盘和接口。

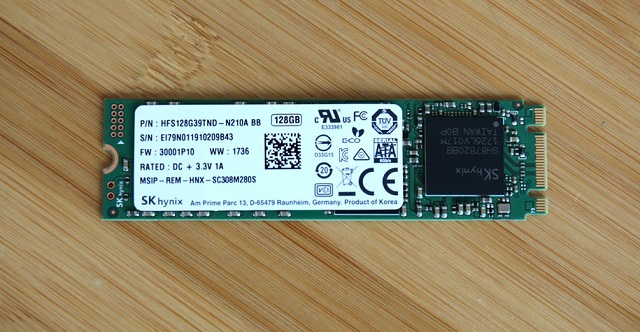

  海力士128GB固态硬盘。混合式硬盘是目前主流的方案,固态硬盘可以令Windows 10系统的启动速度秒开,但128GB不算大,所以在安装应用时需要合理分配安装路径,以免将C盘空间占满。

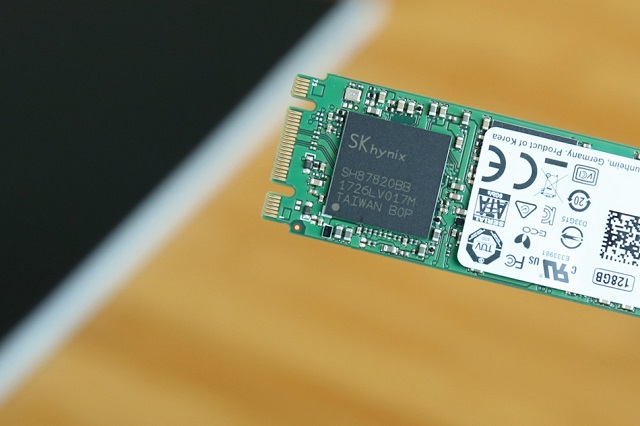

  SK海力士芯片。

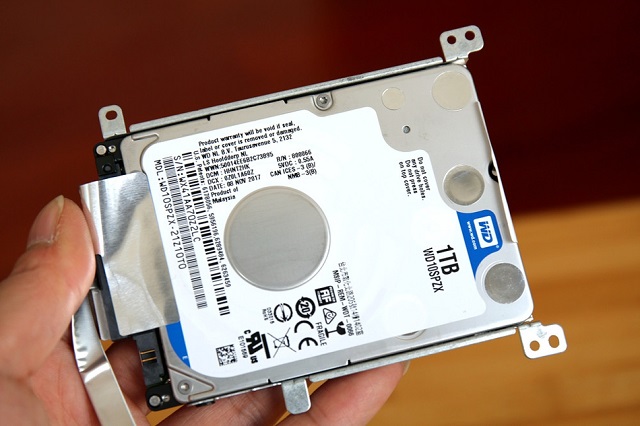

  2.5英寸WD西数硬盘,5400转,128MB缓存,SATA3.0接口。硬盘带有固定架,比较稳固。

Acer蜂鸟Swift 3笔记本拆解

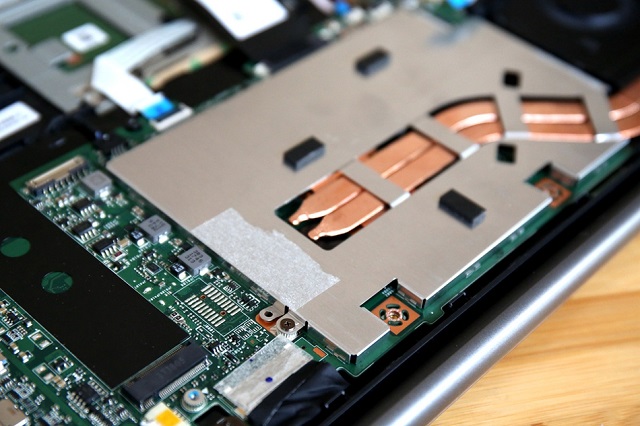

  之后揭开处理器区上的黑纸,就看到这个隔离罩,拧开固定的螺丝,需要谨慎一些取下。

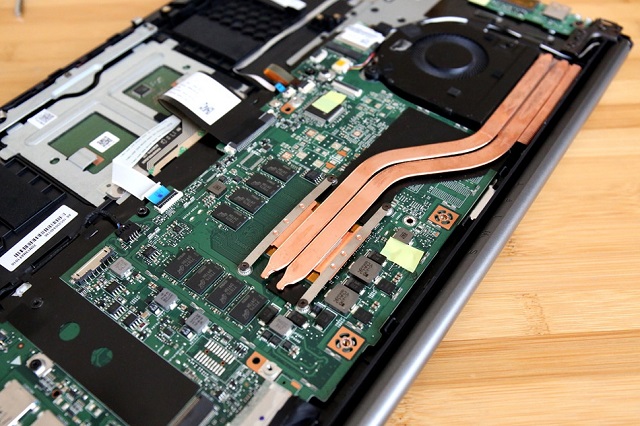

  打开隔离罩,铜管下是处理器,周边8个芯片是内存,一共8GB,双通道,遗憾的是不能升级内存了。双铜管、尤其是处理器上的散热面积实际上不算大,而且处理器距离散热口也远了些。如果能缩短些距离,也许散热的效果会更好。

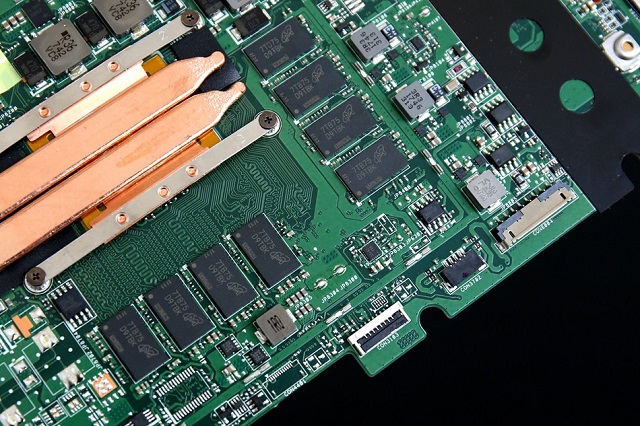

  内存细节,美光芯片。

Acer蜂鸟Swift 3笔记本拆解

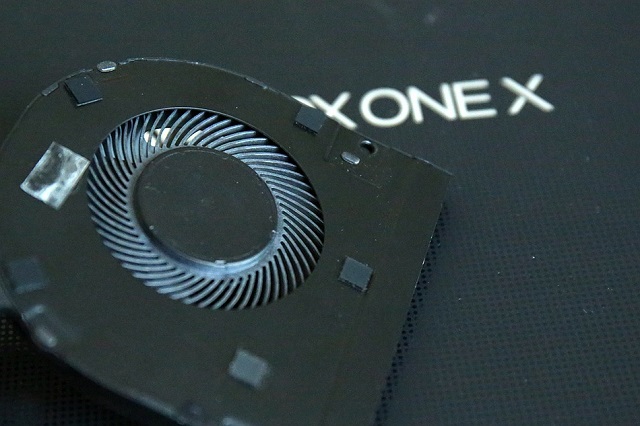

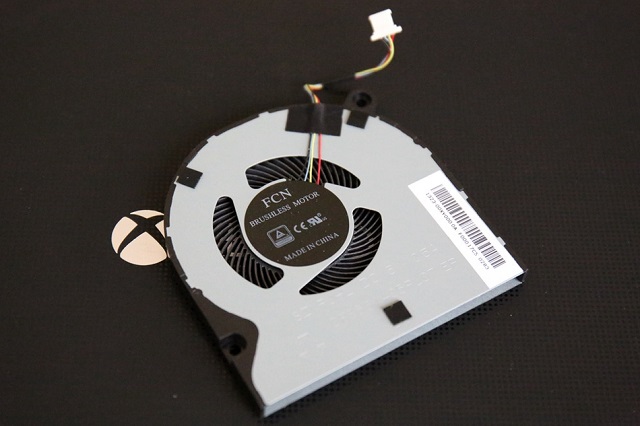

  散热风扇,无电刷电机。


  如果能采用超薄的金属叶片风扇,应该也能增加散热效率。

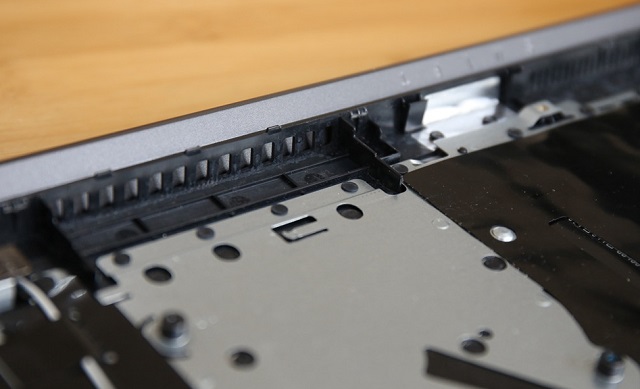

  后置式散热出风口。

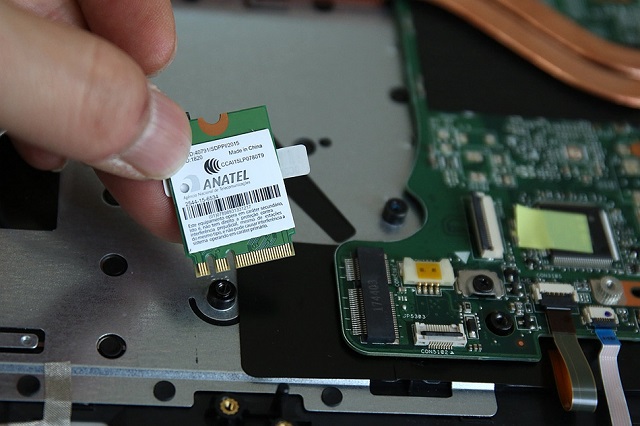

  无线WiFi模块。

Acer蜂鸟Swift 3笔记本拆解

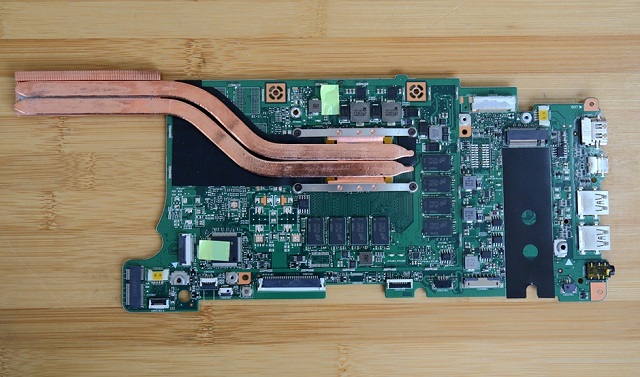

  拆掉连接主板的所有排线以及螺丝钉就可以取下主板和处理器系统了,主板的集成度还是很高的,在电容的选择上也都采用了目前较好的器件。

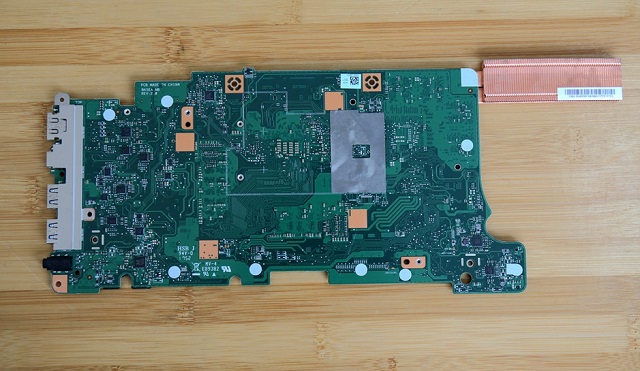

  主板背面。

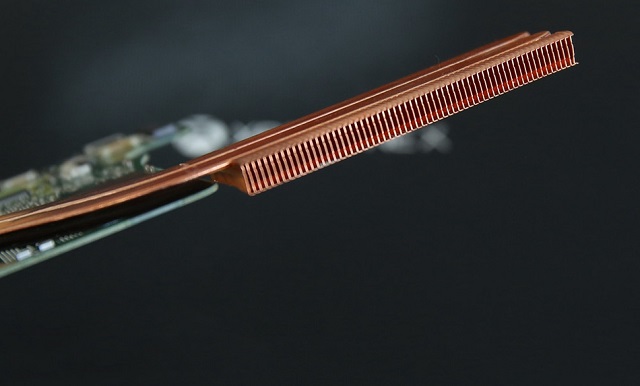

  散热片。

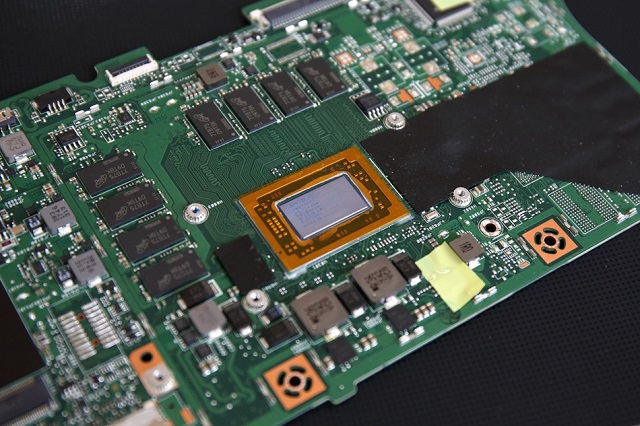

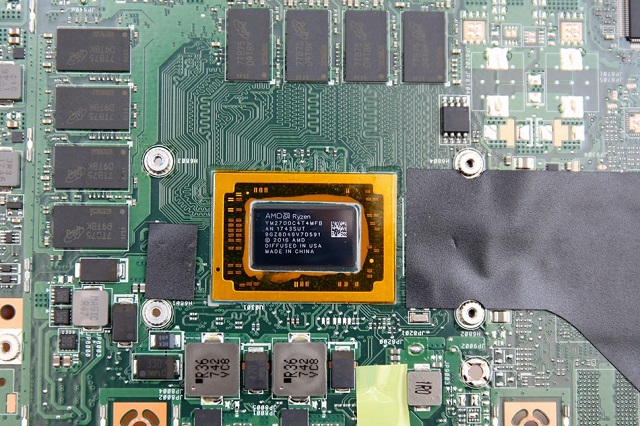

  拆卸散热管后就能看到处理器了。AMD 锐龙7 2700U,四核八线程,基础频率2.2GHz,最大3.8GHz,14nm工艺,TDP15W,支持2400MHz DDR4内存。图形方面是Radeon RX Vega 10 Graphics核显,10个Vega计算单元,核心频率最高可达1.3GHz。



  AMD 锐龙7处理器。

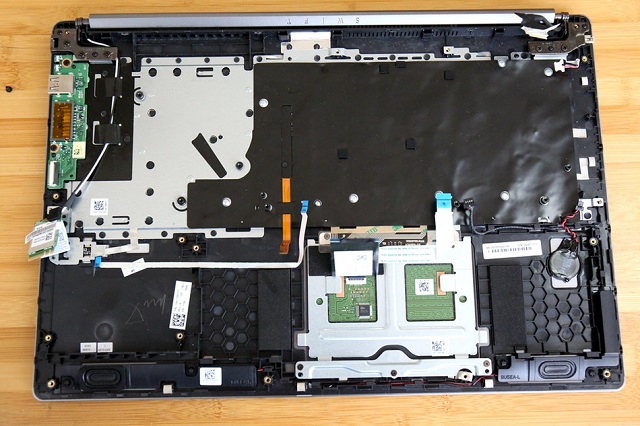

  到这里我们的拆解也就完成了,实际上能拆的也就电池、硬盘、主板、风扇、WiFi、音箱,内存不可更换。拆解相对简单,内部隔离做的比较细致。
