解决方法过程：

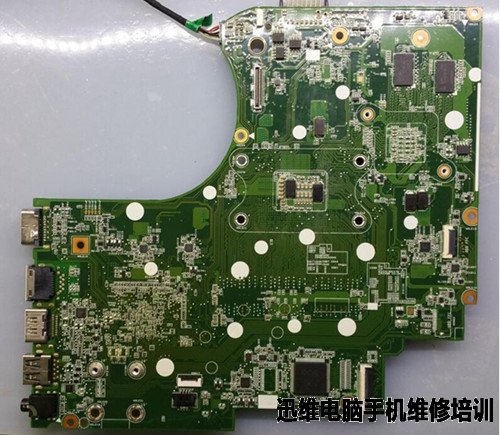

   主板整体图如下：




  板号：


    目测无修，测量主板各供电对地值无短路，上电触发电流上到0.4左右停住。测量各供电都已正常产生，CPU供电也正常。 由于此板无图无点位，无法查看相关电路，所以直接测量了无线网卡上面的复位正常，测量LFRAME#无动作，打值LAD线对地值正常。触发后测量BIOS2脚发现能读取到一小段波后停止了，打BIOS 1 2 5 6脚对地值也是正常。
    判断问题应该是出在PCH这一块，测量PCH周围的小电压都有电压，后仔细观察发现PCH有一边与PCH的结合处要比另外三边高一点，再仔细观察主板发现也有轻微变形。

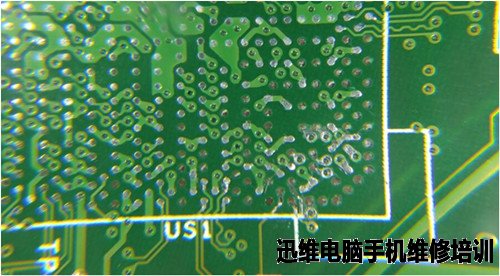

    上BGA后拿下PCH后发现问题所在。PCH一角处掉点，处理干净后观察了一下有用的点只有7个，其他的点都是空点。

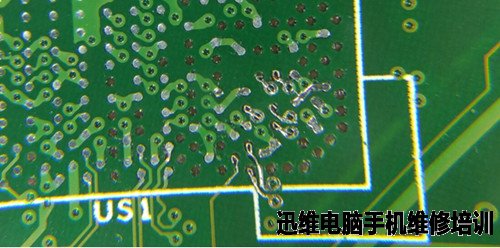

刮开绝缘漆补上线，处理好线头。

涂上绿油后用紫外线灯照几分钟让绿油快速凝固绝缘。

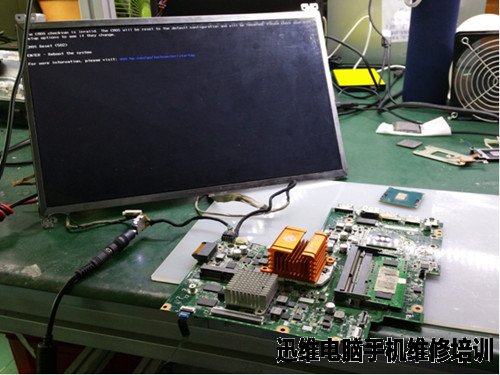

焊上PCH后正常显示，此机修复。
