三星笔记本Ｒ408Ｐ白屏怎么办？

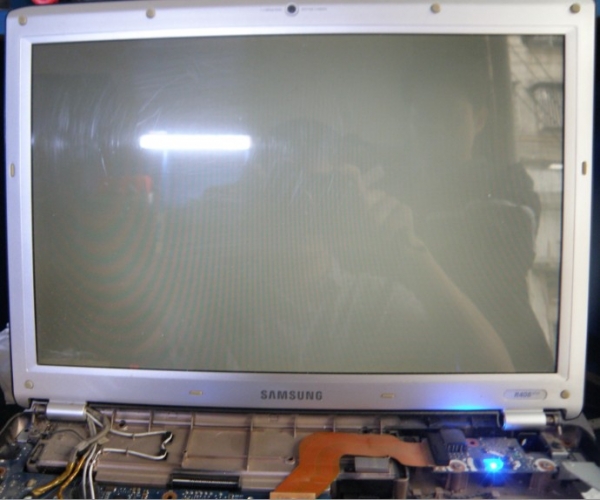

同行送来三星Ｒ408Ｐ笔记本一台，故障现象为白屏，和客户胡扯了一会，跟同行说有可能北桥或屏的问题，白屏无非就是显卡，屏供电，屏线，屏等的问题。先拆机，上主角故障现象：

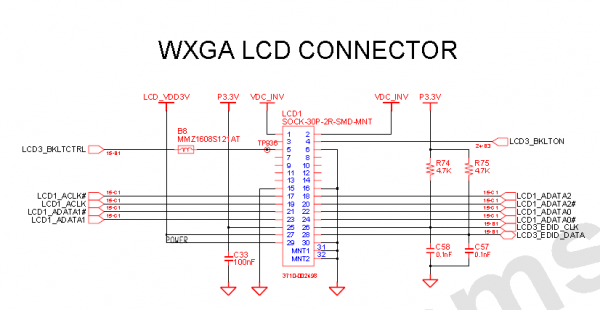

先从简单的查起，测屏供电，在笔记本维修培训论坛上找来图纸，找到屏线接口。

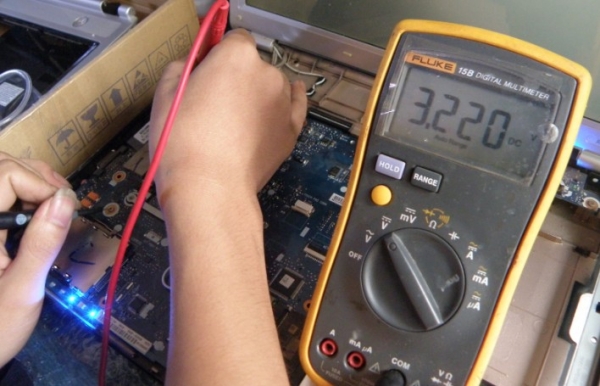

29/27脚是屏供电，应该为3.3Ｖ，上电用我的小fluke一测低电平

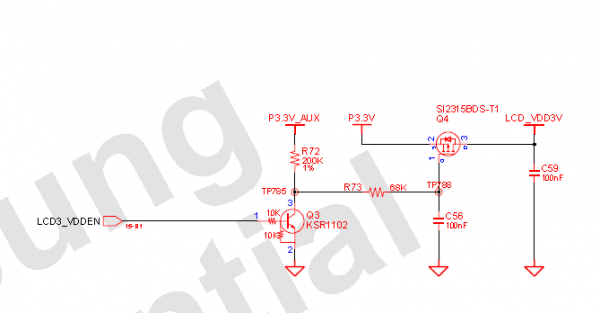

心中狂喜，money到嘴边了，查电路图ＬＣＤ_ＶDD3V来源为以下电路

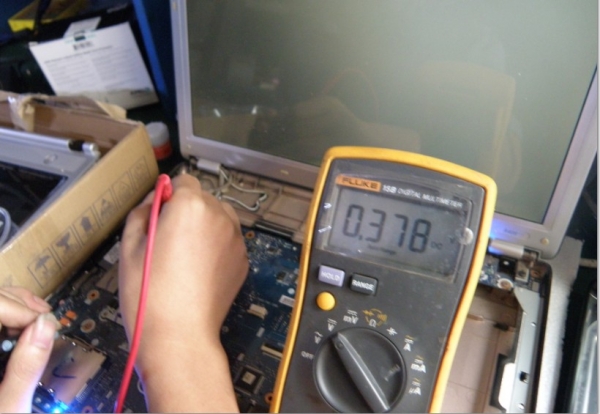

简单分析电路：北桥发出屏供电开启信号LCD_VDDEN高电平导通ＮＰＮ三极管Ｑ3,把Ｐ3.3Ｖ_AUX下拉，此时Ｐ沟道场管Ｑ4控制极Ｇ极为低电平，Ｑ4导通，将Ｐ3.3Ｖ转成ＬＣＤ_VDD屏供电，屏供电是这样来的，用fluke测Ｑ3基极开启信为高电平此时Ｑ3应导通其集电极应为低电平，用fluke一测，竟是3.3Ｖ高电平。
