关于苹果笔记本公共点的产生
苹果笔记本产生公共点有两种形式：
1、通过几个场管产生公共点。
2、通过PWM产生（可增强性能）
苹果用的就是第二种方式产生公共点。
本文以苹果笔记本_820-2915_k91F(HM65)为例，来说说苹果公共点的产生。

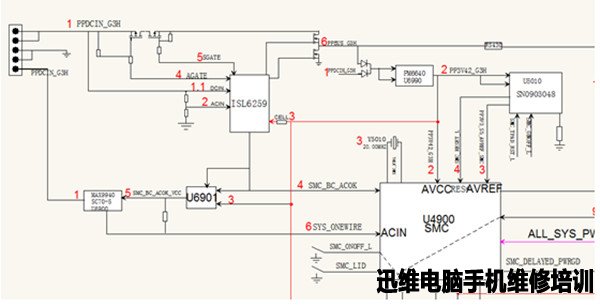

上图是产生公共点的框图（为了方便理解）

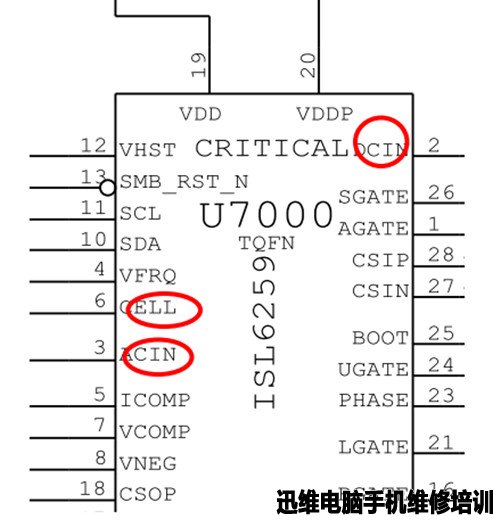

控制Q7080导通和控制PWM输出必须满足上图三个条件:DCIN，ACIN，CELL

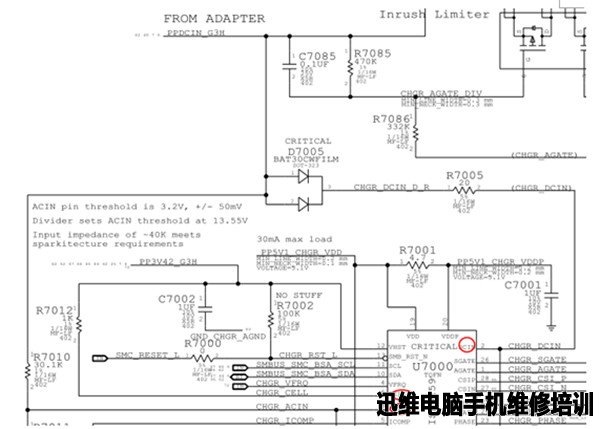

DCIN来自适配器，ACIN来自DCIN分压。

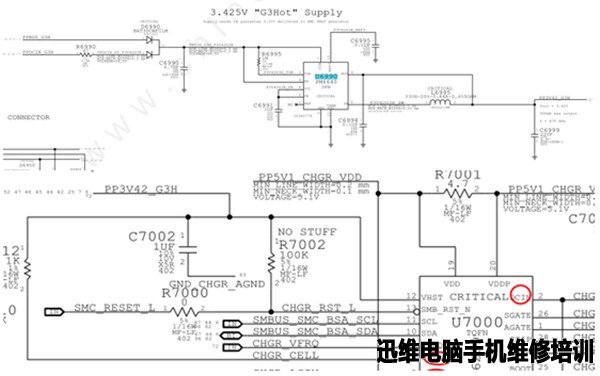

CEE（电芯电压设定脚）由PP3V42_G3H上拉。电池也可直接产生公共点.
1、通过几个场管产生公共点。
2、通过PWM产生（可增强性能）
苹果用的就是第二种方式产生公共点。
本文以苹果笔记本_820-2915_k91F(HM65)为例，来说说苹果公共点的产生。
上图是产生公共点的框图（为了方便理解）
控制Q7080导通和控制PWM输出必须满足上图三个条件:DCIN，ACIN，CELL
DCIN来自适配器，ACIN来自DCIN分压。
CEE（电芯电压设定脚）由PP3V42_G3H上拉。电池也可直接产生公共点.
