华为荣耀路由Pro完美拆机!

更新时间:2018-05-09 浏览量:7985


  路由器,作为家庭网关的入口,把控着家里所有的流量,作为家庭为数不多的24小时开机的家用电器,越来越成为各个互联网公司角力的智能硬件。随着技术的发展,现在路由器无线突破100M,已经走上1000M甚至好几个G的带宽了,那么今天就给大家带来一款华为荣耀路由Pro,下面对其进行拆解!

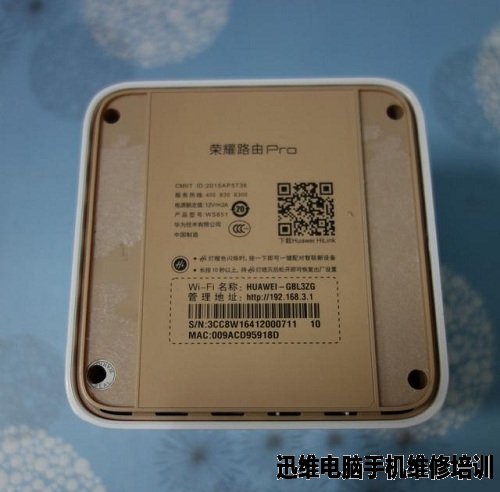

  这款荣耀路由Pro将拆机的接口隐藏的相当之深,摸索了半天,发现并没有明显的可拆卸痕迹,蛮力是行不通的,推断应该是在底部被隐藏了。

华为荣耀路由Pro完美拆机!
图1 华为荣耀路由Pro拆机

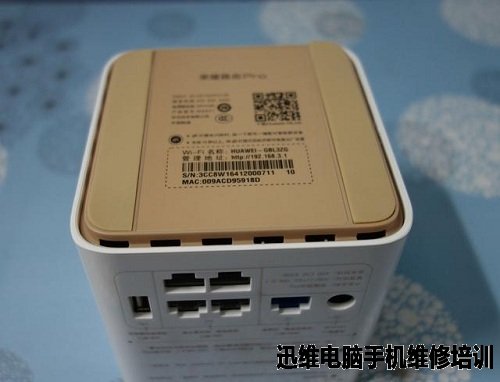

  果不其然,在底部的橡胶底座下方,有四颗螺丝。

华为荣耀路由Pro完美拆机!
图2 华为荣耀路由Pro拆机

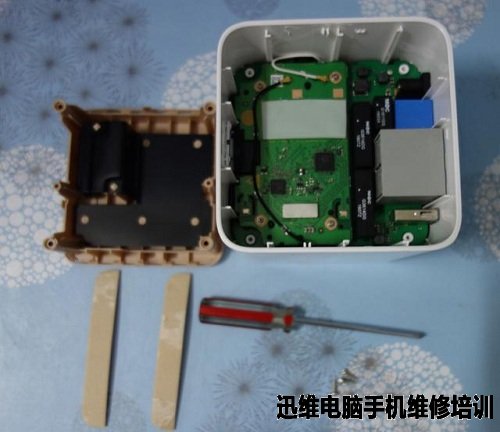

  找到了入口,接下来的操作就容易的多了,通过将螺丝拧出,然后就可以轻松的将底盖拆卸,露出里面的真容。

华为荣耀路由Pro完美拆机!
图3 华为荣耀路由Pro拆机

  可见,从外观上看到的体积其实远比内部所需要的空间大,可以看到它有两根天线,由于有双频,因此这两根天线是复用的,将主板取出,对它进行下一步拆解。

华为荣耀路由Pro完美拆机!
图4 华为荣耀路由Pro拆机

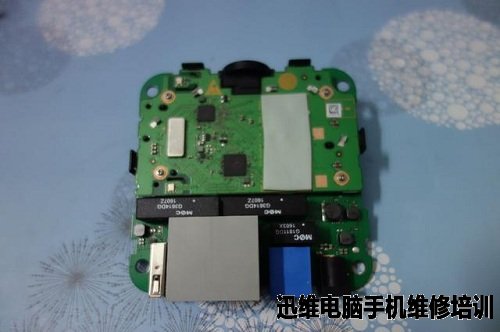

  可以看到,实际上主板上是有两块电路板进行贴合的,推断上面这块应该是无线芯片,下层则为CPU。

华为荣耀路由Pro完美拆机!
图5 华为荣耀路由Pro拆机

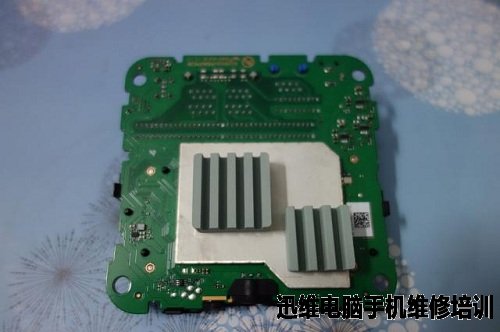

  主CPU加上了屏蔽罩,而且还加上了散热片,能够降低外部的干扰,也可以避免对无线芯片造成干扰,散热片能够有效的对CPU进行散热降温。

华为荣耀路由Pro完美拆机!
图6 华为荣耀路由Pro拆机

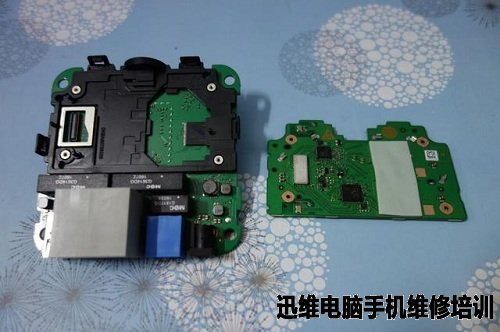

  将两块电路板分开,得到了这样的效果,电路板包括了CPU,以及交换芯片,外围的电源模块,WAN/LAN等,另一块电路板则主要是无线芯片。

华为荣耀路由Pro完美拆机!
图7 华为荣耀路由Pro拆机

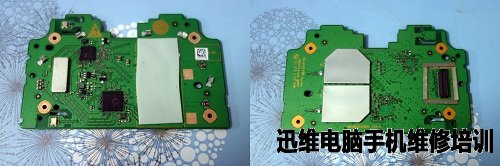

  该电路板的无线芯片部分通过屏蔽罩进行封闭,能够防止外面的无线干扰到芯片,背面用硅胶散热。

华为荣耀路由Pro完美拆机!
图8 华为荣耀路由Pro拆机

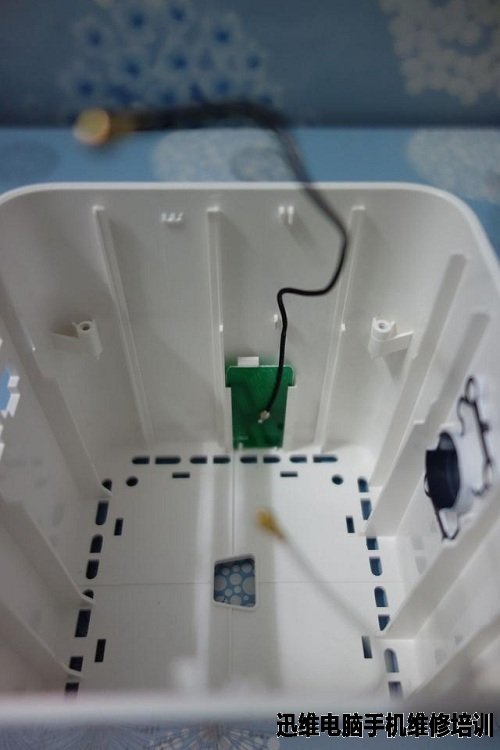

  至于路由器的天线,也可以近距离的观察一下,两块内置天线贴在内壁上,会比外置的效果要差。

  至此,基本上拆解完毕,至于屏蔽罩这样的东西拆解实在太麻烦,就不再一一展示。

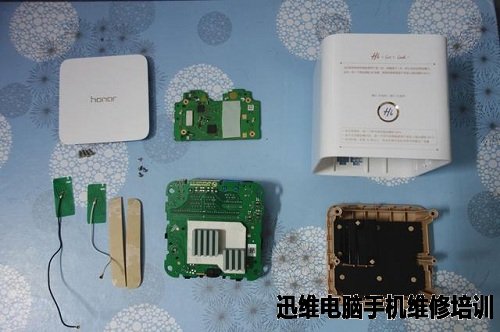

  集合图:

华为荣耀路由Pro完美拆机!
图9 华为荣耀路由Pro拆机

  华为荣耀路由Pro拆机到此结束!
