三星B2230W液晶显示器详细拆解

  对于三星B2230W液晶显示器的拆解,很多童鞋束手无策,不知从何下手。今天,小编带您走进三星B2230W液晶显示器拆解全过程。


三星B2230W液晶显示器详拆解

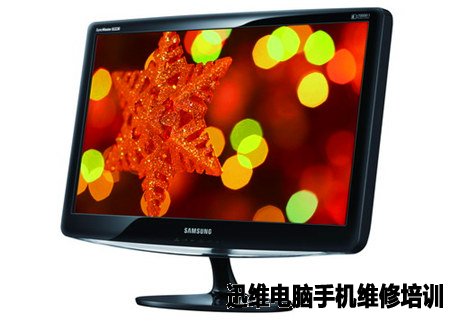

  显示器的后盖;


三星B2230W液晶显示器详拆解

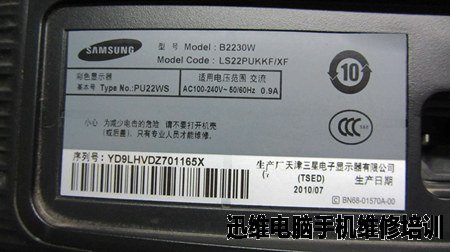

  显示器型号等信息;


三星B2230W液晶显示器详拆解

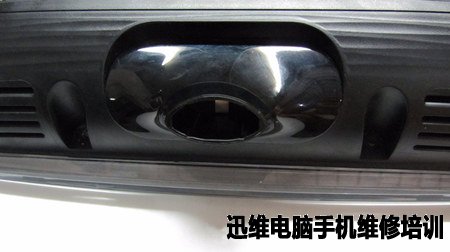

  先把这里的两颗螺丝拧开;


三星B2230W液晶显示器详拆解

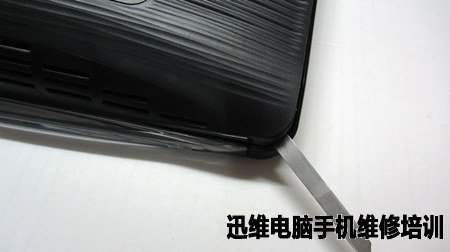

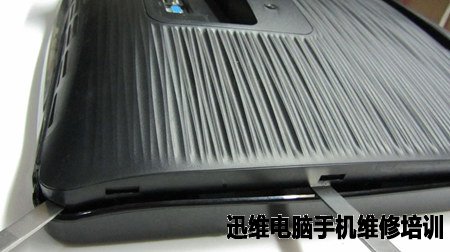

  从哪里下手,怎么拆这是关键。我是利用三个报废的镊子做撬开工具。先从下面的一个角下手。


三星B2230W液晶显示器详拆解

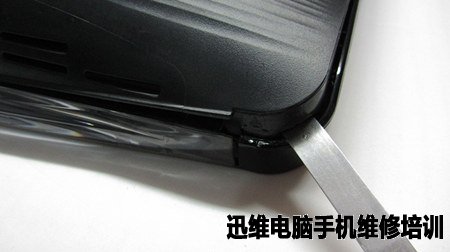

  角被撬起来了。


三星B2230W液晶显示器详拆解


  终于撬开了,三个撬子轮番逆时针轻轻的撬一圈,整个盖子就可以揭下来了。


三星B2230W液晶显示器详拆解

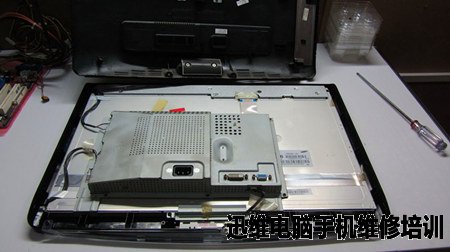

  揭开后盖后的样子。


三星B2230W液晶显示器详拆解

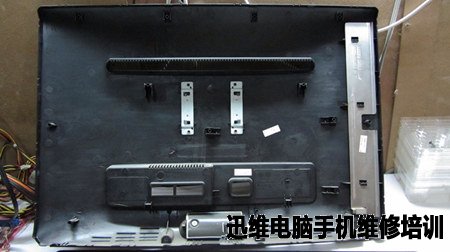

  后盖里面的样子。


三星B2230W液晶显示器详拆解

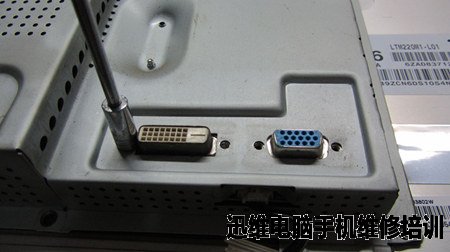

  用套筒把这四颗螺丝卸了,方便等会拆下驱动板。


三星B2230W液晶显示器详拆解

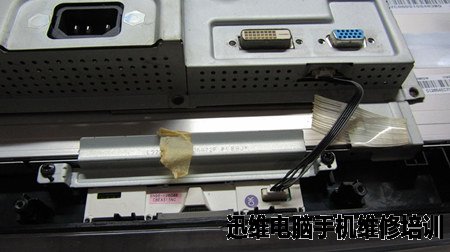

  这里黑色的两颗螺丝也要拧下来,把铁片拿下。


三星B2230W液晶显示器详拆解

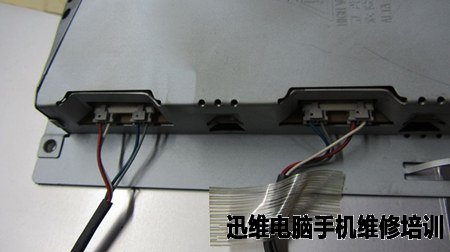

  把高压灯管线插头拔掉。


三星B2230W液晶显示器详拆解

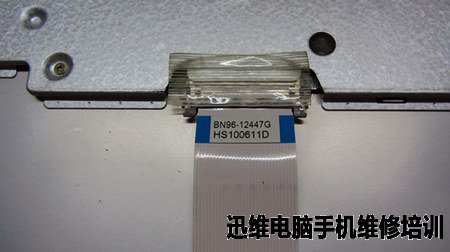

  屏线插头也拔出来,记得两边有扣的,要压住屏线两端的弹扣才能拔屏线拔下来,维修最忌是用蛮力。


三星B2230W液晶显示器详拆解

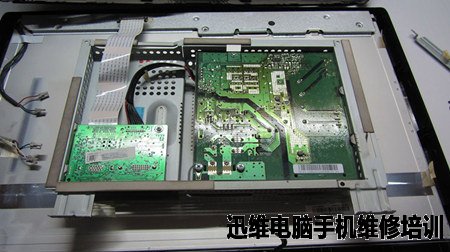

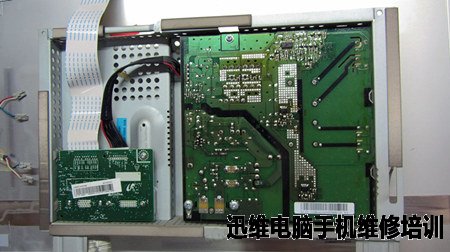

  拔完线就可以把电路板部分翻过来了,看到了驱动板和电源高压板。


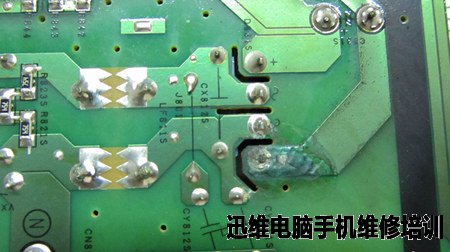

三星B2230W液晶显示器详拆解

三星B2230W液晶显示器详拆解

三星B2230W液晶显示器详拆解

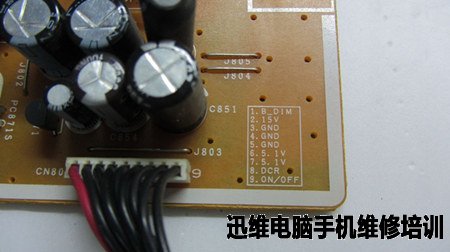

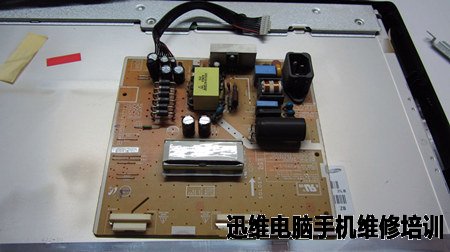

  电源高压板拆下来后的样子。


三星B2230W液晶显示器详拆解


  驱动板。


三星B2230W液晶显示器详拆解

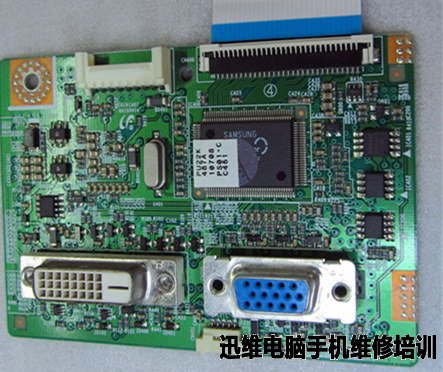

  驱动板全貌。


三星B2230W液晶显示器详拆解

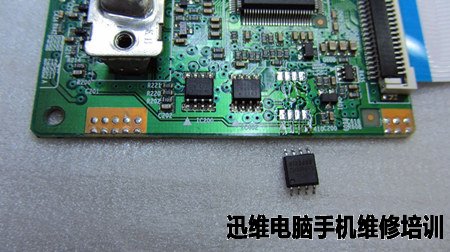

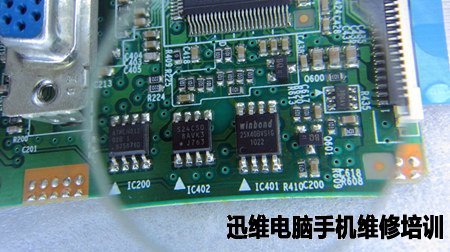

  这三颗小芯片中间的那颗S24CS08A是管理色彩方面的,这型号的机子通病是偏色,一般是这芯片的程序有问题;右边大一点的25X40BV是这台机核心程序的芯片,我们叫它MCU芯片。


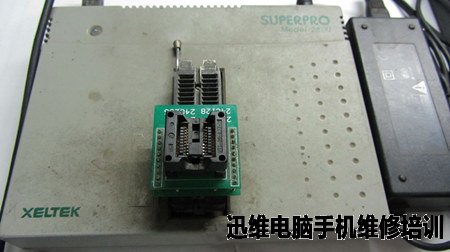

三星B2230W液晶显示器详拆解

三星B2230W液晶显示器详拆解

  三星B2230W液晶显示器的拆解到此结束,希望对您有所帮助。
