华为荣耀畅玩平板2拆机教程图解

更新时间:2017-06-30 浏览量:26371


  本次为大家带来的是新一代的华为荣耀畅玩平板2拆机,看看那些不为人知的内部秘密。9.6寸的荣耀畅玩平板2分为3个版本:2G/16G的WIFI版、2G/16G的LTE版本、3G/32G的LTE高配版,本次拆解的是3G/32G的LTE高配版。

华为荣耀畅玩平板2 拆机
华为荣耀畅玩平板

  9.6寸的荣耀畅玩平板2搭载的是一块IPS屏,有着出色的可视角度,整体色彩轻清自然,有着不错的空间感,对于看惯了目前浓墨重彩的视频网膜屏的用户来说可能会有惊喜,会给人清新淡雅的感觉,不过分辨率仅为1280X800是硬伤,50CM左右观看可以接受,距离越近颗粒感越明显。下面我们通过对华为荣耀畅玩平板2拆机来看看它的内部做工如何吧!

华为荣耀畅玩平板2 拆机
华为荣耀畅玩平板

华为荣耀畅玩平板2拆机方法/过程:

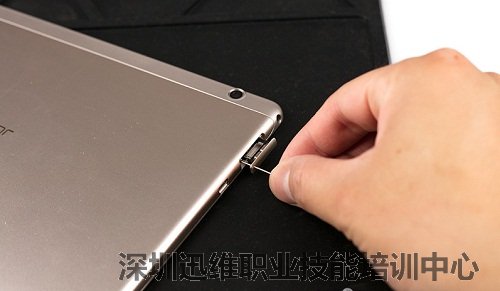

  首先取下SIM卡槽。

取卡槽

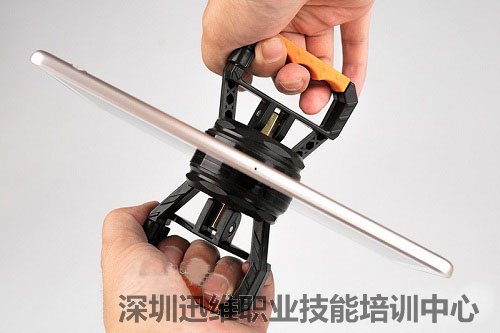

  暴力出奇迹,荣耀畅玩平板2采用卡扣方式连接,卡扣结合的比较紧密用一般的手机开屏器无法打开,必须用这种加强版的开屏器。

华为荣耀畅玩平板2 拆机
使用加强版的开屏器

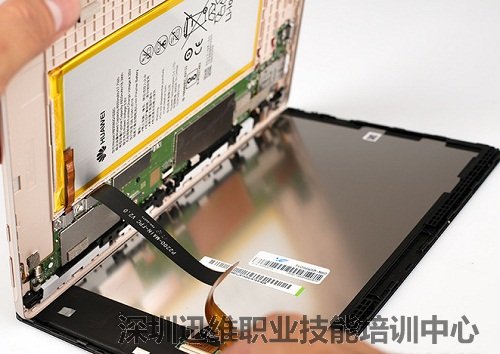

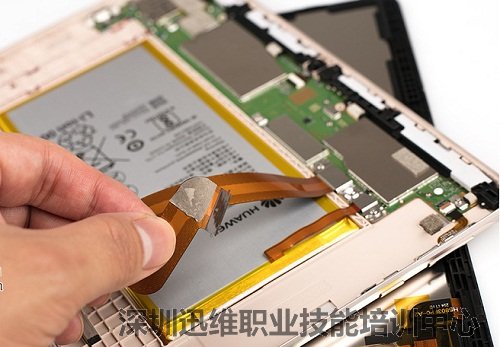

  需要注意的是这条屏幕连接线,需要先分离。正常的顺序应该是先切换电源。不过电源接口和主板上的屏幕连接线接口有金属罩屏蔽,所以这次为了方便先分离屏上的接口脱开屏再说。

华为荣耀畅玩平板2拆机

  可以看到于屏幕连接接口上虽然没有用金属罩,不过使用双面胶来增加接口的稳定性。

华为荣耀畅玩平板2 拆机
华为荣耀畅玩平板2拆机

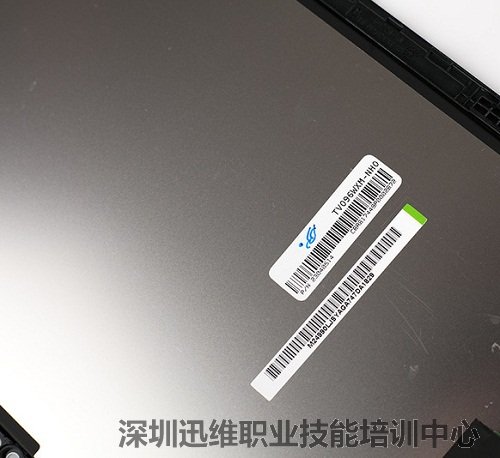

  屏幕编号TV096WXM-NNO,通过编号可以推测使用的是京东方生产1280X800分辨的IPS屏。没有使用视网膜屏是一大遗憾。

华为荣耀畅玩平板2拆机

华为荣耀畅玩平板2 拆机
屏幕编号TV096WXM-NNO

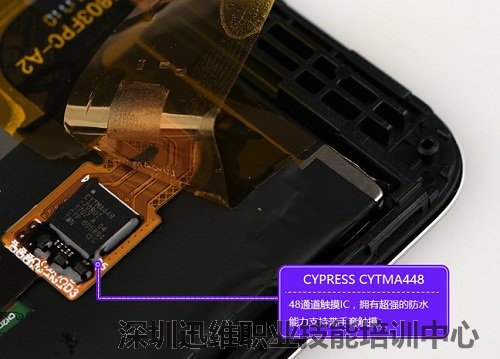

  触摸IC使用CYPRESS的48通道芯片,支持10点触摸。

48通道触摸IC

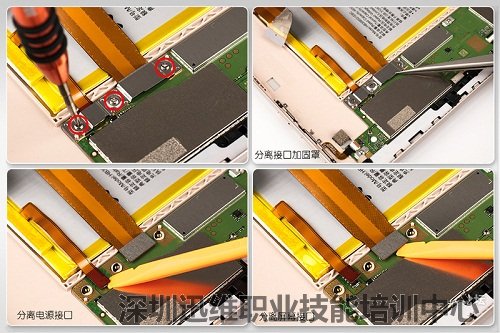

  电池接口及屏幕排线接口上使用金属罩加固,更使用了3枚螺丝固定。

华为荣耀畅玩平板2 拆机
接口处使用金属罩和螺丝固定

分离接口

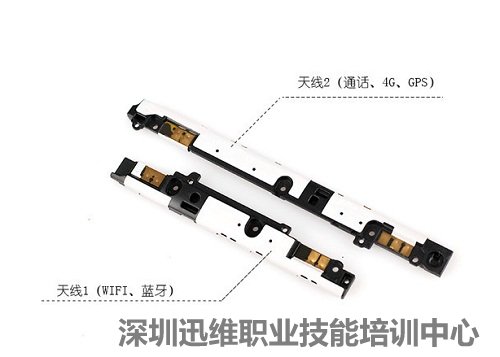

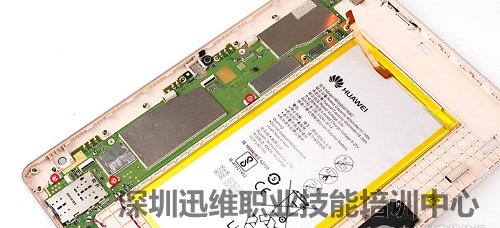

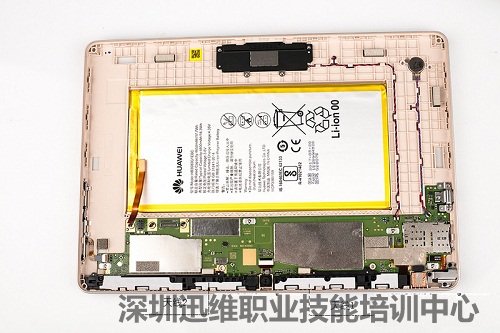

  可以看到喇叭和震动马达都设计有理线槽。电池位于中心区域,另外采用了双天线设计,荣耀畅玩平板2并没有使用一整块金属后盖。

华为荣耀畅玩平板2 拆机
双天线设计

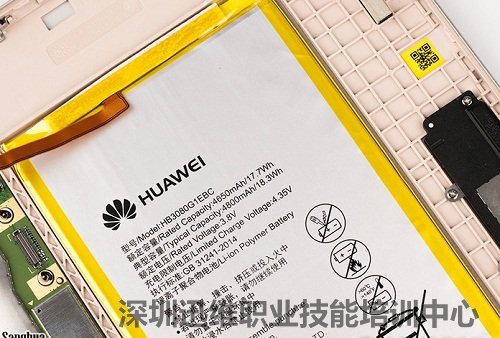

  电池使用粘贴的方式,粘得特别紧为了不破坏电池,因此没有暴力拆除。荣耀畅玩平板2使用一块4800mah的电池。

电池容量4800mah

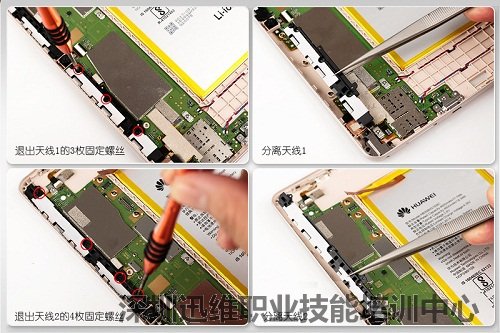

  荣耀畅玩平板2将天线粘到支架上并用螺丝固定,天线使用触点连接,保证了平板在使用中信号的稳定性。

华为荣耀畅玩平板2 拆机
拧下固定螺丝 分离天线

天线粘在支架上并用螺丝固定

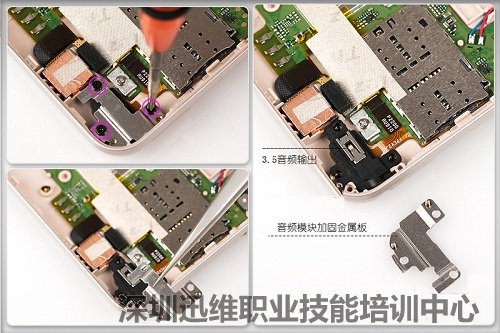

  音频接口使用了加厚型金属支架并采用3枚螺丝加固,解决了因为记频率使用耳塞让音频接口松动。

华为荣耀畅玩平板2 拆机
音频接口使用加厚型金属支架和螺丝固

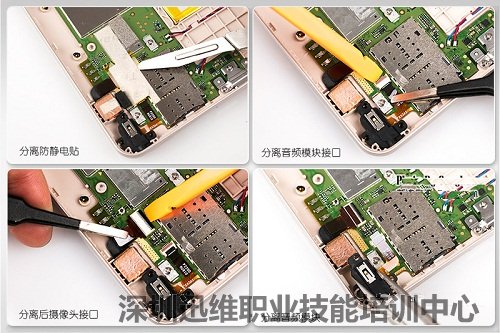

分离静电贴、接口、模块

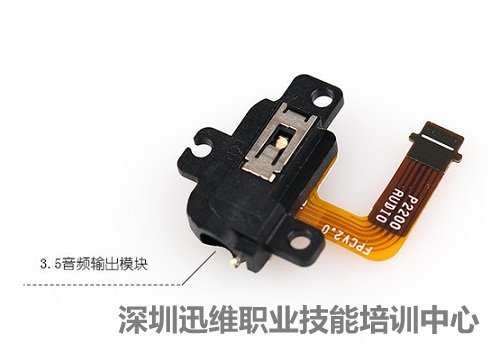

  音频接口采用模块化设计,方便拆修和更换,比较遗憾的是并没有采用滴胶进行封闭,因此并不防水。

华为荣耀畅玩平板2 拆机
音频接口采用模块化设计

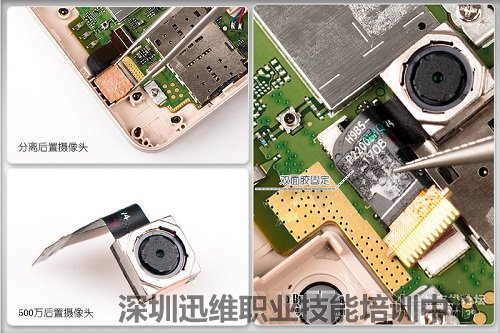

  摄像头接口上同样用双面胶固定,防止松动。后置摄像头采用500万像素摄像头。

华为荣耀畅玩平板2拆机

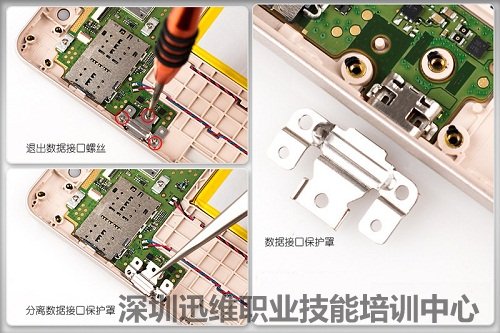

  数据接口的使用频率是最高的,不但从电脑拷数据时要用,充电时也用同一个接口,荣耀畅玩平板2则是采用类似手机的做法,用2枚螺丝加固,还采用加厚的金属罩增加强度。

拆下固定螺丝 分离数据接口屏蔽罩

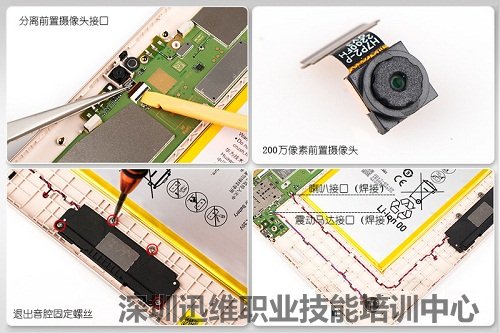

  200万像素的前置摄像头真的很一般,只够聊天用想要自拍的恐怕要失望了。因为喇叭接口和震动马达采用焊接,所以这次连着主板一起拆。

华为荣耀畅玩平板2 拆机
华为荣耀畅玩平板2拆机

  拆下固定主板的最后四颗螺丝。

拆下四颗固定螺丝

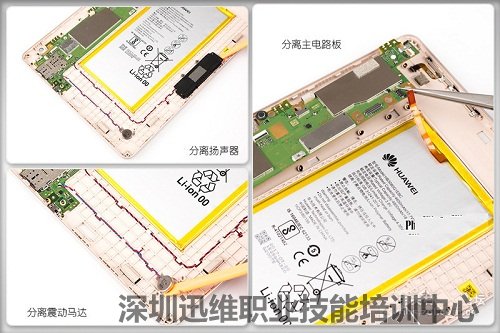

  将扬声器、主电路板、震动马达分离。

华为荣耀畅玩平板2 拆机
华为荣耀畅玩平板2拆机

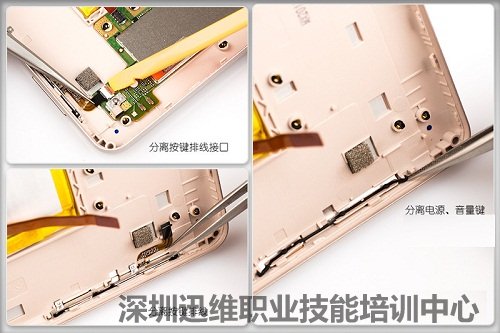

  分离按键排线接口、分离按键排线、分离电源、音量键。

华为荣耀畅玩平板2拆机

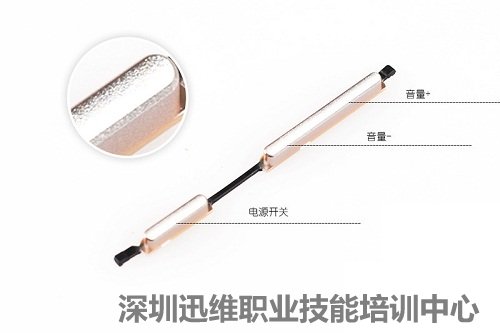

  这次的按键采用的是塑料材质进行金属烤漆仿制出金属键的效果。

塑料材质进行金属烤漆仿制出金属键的效果

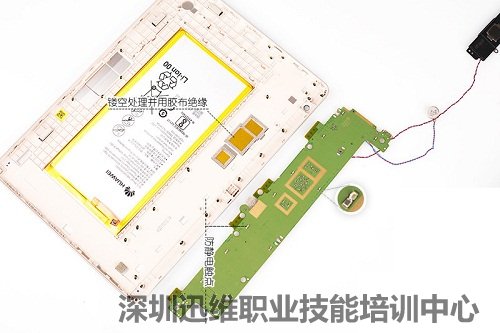

  荣耀畅玩平板2使用了主电路板上防静电触电设计。

华为荣耀畅玩平板2 拆机
华为荣耀畅玩平板2拆机

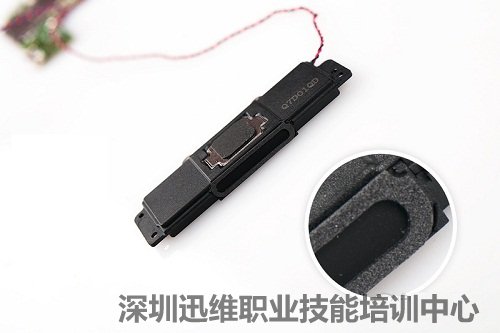

  比较遗憾的是为了节省成本,荣耀畅玩平板2仅使用了单个扬声器。为了改善外放的品质,使用了更大体积的喇叭同时加大音腔体积,从而达到提升音质音量的目的,不过仅单个扬声器,相比双扬声器设计的平板来说还是有所差距,我还是那句对音质要求比较高的建议自备耳塞。

采用单个扬声器

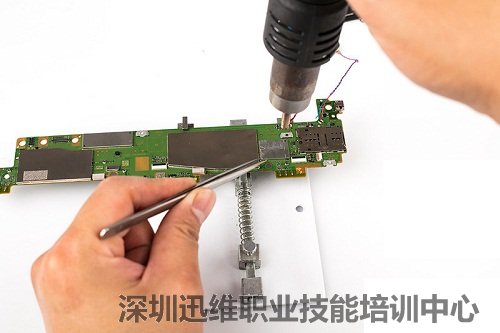

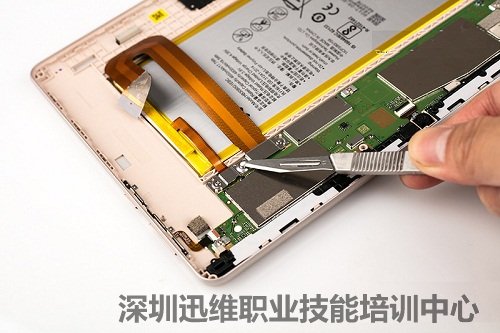

  对所有的芯片都进行金属罩屏蔽处理,很多平板的WIFI部分和充电电路部分一般都是裸露的。不过这也给拆机带来了麻烦,必须上热风枪了。

华为荣耀畅玩平板2 拆机
所以的芯片有金属罩保护

拆机时需要用热风枪

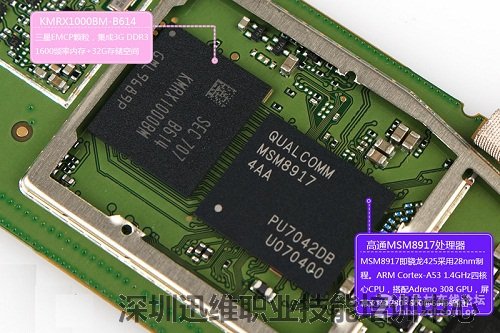

  荣耀畅玩平板2采用了骁龙425方案,四核1.4主频的CPU加Adreno 308 GPU配合 3G内存和32G存储,不过需要注意的并不支持4K的播放。

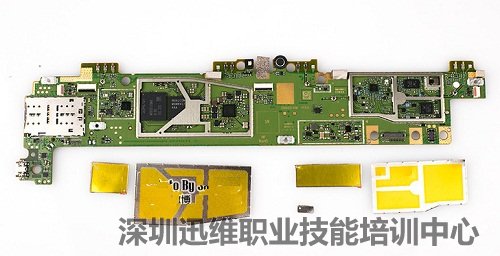

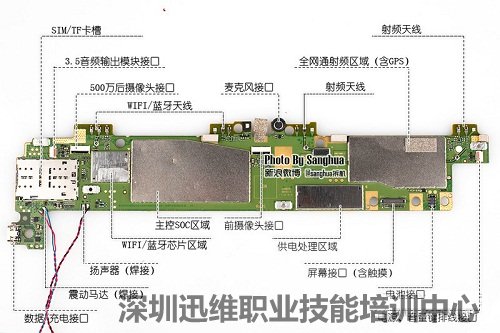

拆下金属罩后的主板

华为荣耀畅玩平板2拆机

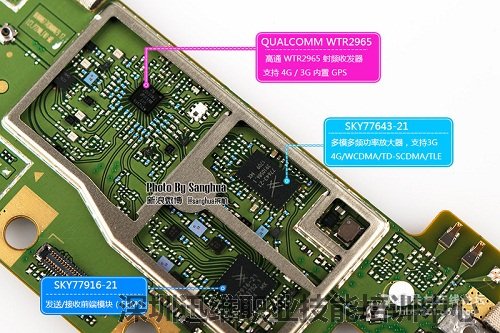

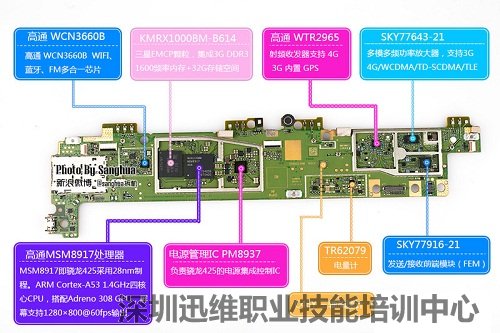

  使用WRT2965+sky77643+sky77916方案,这是曾经在手机上实现的方案,支持单卡双通,支持移动或联通的4G/3G同时支持通话功能。因此你的流量卡、视频卡可以大展拳脚了。

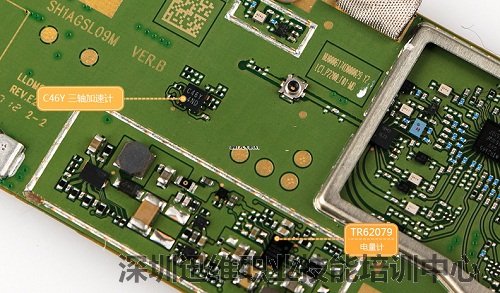

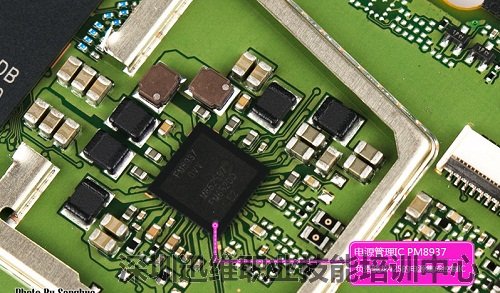

PM8937电源管理IC

华为荣耀畅玩平板2 拆机

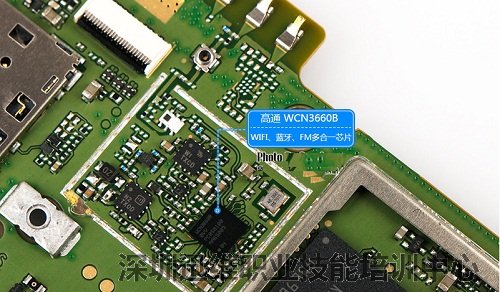

高通WCN3660B

华为荣耀畅玩平板2拆机

华为荣耀畅玩平板2拆机

华为荣耀畅玩平板2 拆机
华为荣耀畅玩平板2拆机

华为荣耀畅玩平板2 拆机

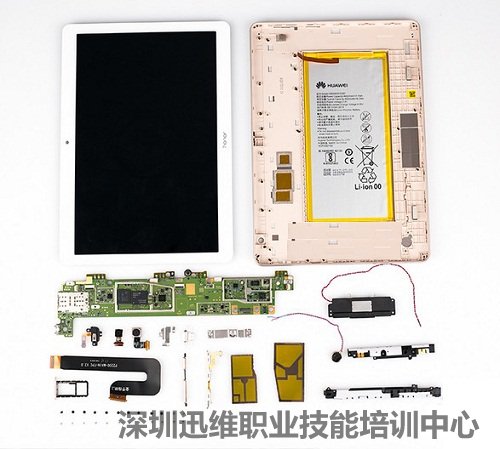

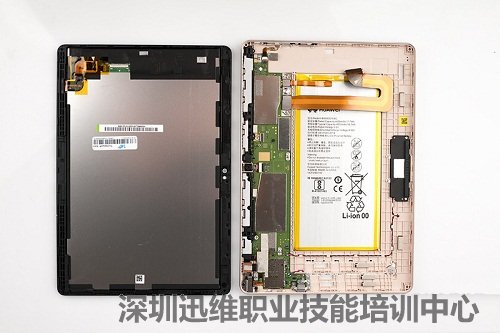

华为荣耀畅玩平板2拆机全家福
