苹果AirPods无线耳机拆解图文教程

  在今年iPhone7的发布会上,苹果带来了一款无线蓝牙耳机AirPods,目前这款耳机已经上市几个月之久,那么他的内部做工究竟如何呢?本文通过对这款苹果AirPods无线耳机拆解来看看吧。

苹果AirPods无线耳机拆解

苹果AirPods无线耳机拆解方法\过程:

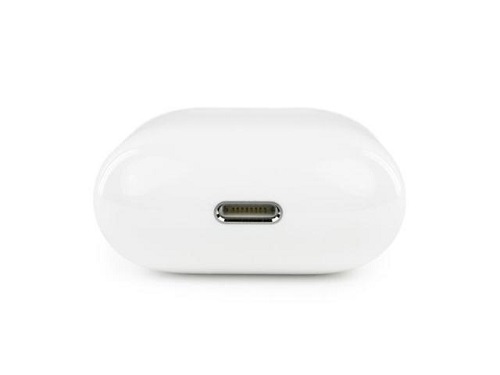

  AirPods有一个特点就是,将耳机放进收纳盒中即可为耳机充电。在收纳盒的一端有一个Lightning接口可以为收纳盒中的电池进行充电。

苹果AirPods无线耳机拆解

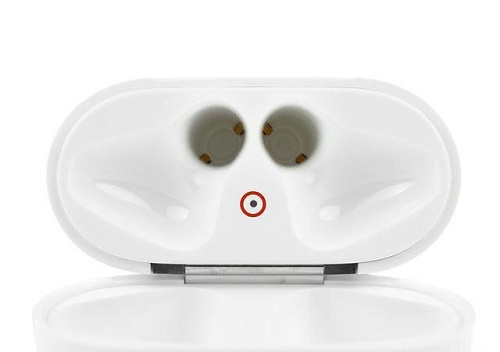

  在另一端则是放置AirPods耳机的凹槽,凹槽底部分别有两个触点来为耳机进行充电,在充电盒的顶部(两个放置槽中间)有一个LED指示灯,用来显示耳机或收纳盒的充电状态。

苹果AirPods无线耳机拆解

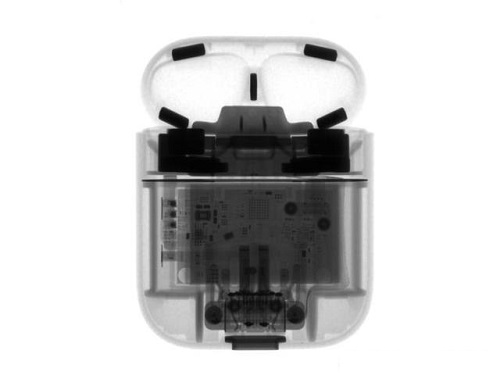

  通过X光图像你可以从头到尾地看到它的内部构造。

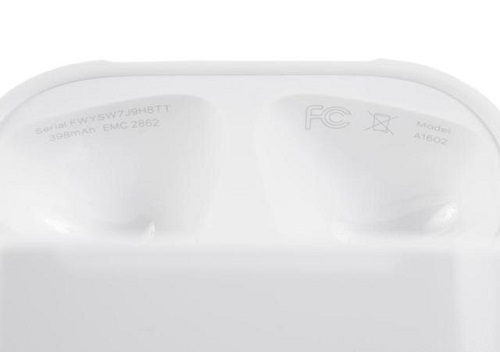

  耳机充电收纳盒盖印有产品型号A1602,以及收纳盒的电池容量398mAh。

苹果AirPods无线耳机拆解

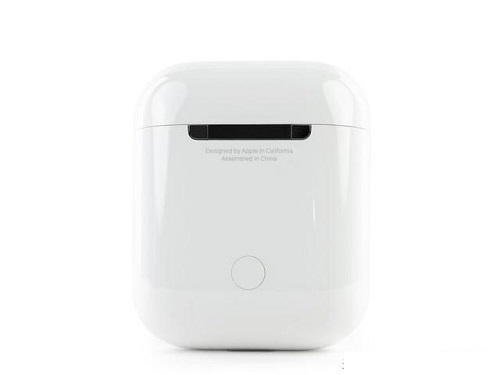

  转过来看一下收纳盒的背面,下方的圆形按钮是用来实现即时同步(连接)功能的。

苹果AirPods无线耳机拆解

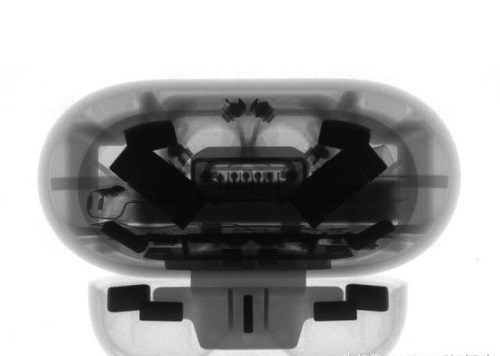

  换个方向用X光看一下内部结构。

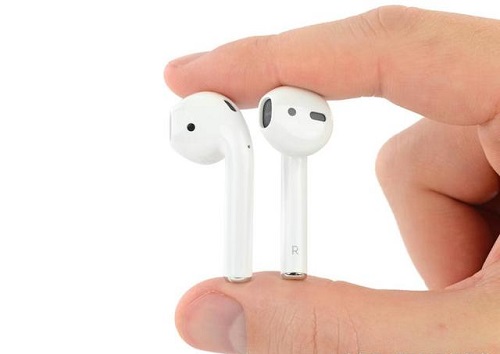

  耳机上有一些开孔:扬声器格栅、两个麦克风以及红外距离传感器。左边和右边的耳机产品型号也不同,分别是A1722 (左)和A1523(右)。

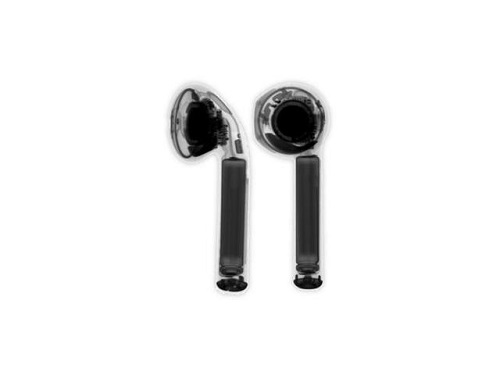

  继续用X光抢先看AirPods耳机内部结构。

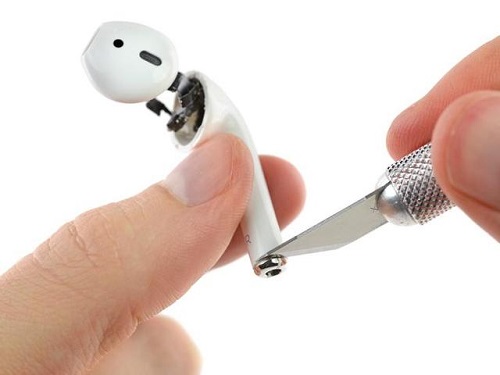

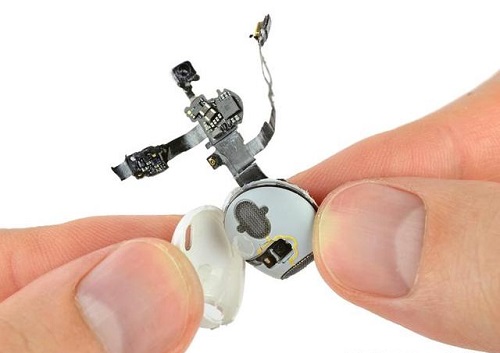

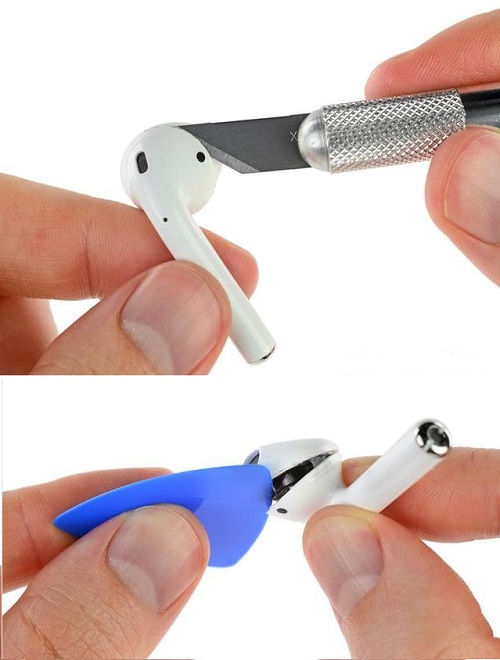

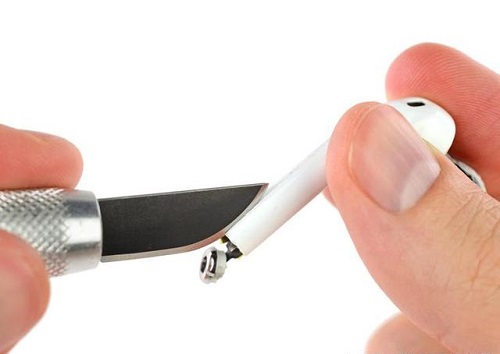

  因为可见的范围内并没有紧固件,因此我们采用更具破坏性的方式,例如加热和小刀。经过加热后,尝试用刀切割出一条缝隙。为了安全,我们使用撬片进行接下来的操作,慢慢转动就可以将耳机的扬声器部分从耳机中分离出来。

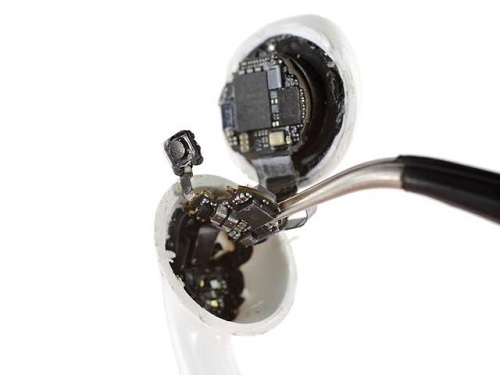

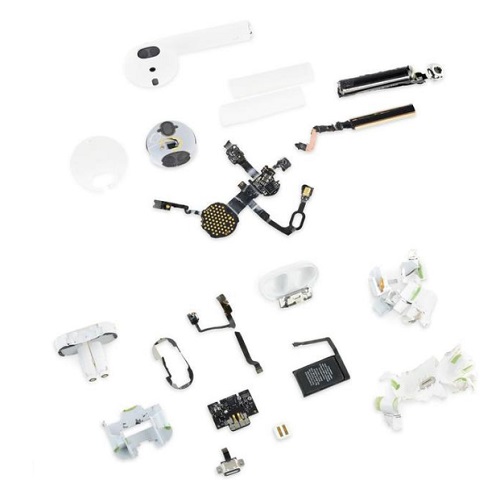

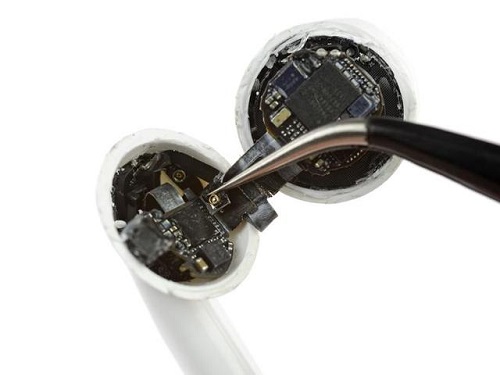

  看到里面的零部件后你会发出惊叹的,因为这里全部是精密的元件,开始拆下主板、线缆和一些零碎的东西。


  另外,我们还看到了世界上最最小?的同轴电缆连接器,在另一侧是其中的一个IR距离传感器,用于检测AirPods是否在耳朵里。


  在耳机部分很难找到出路,我们不妨转向耳机根部,希望能够找到另一个突破口。

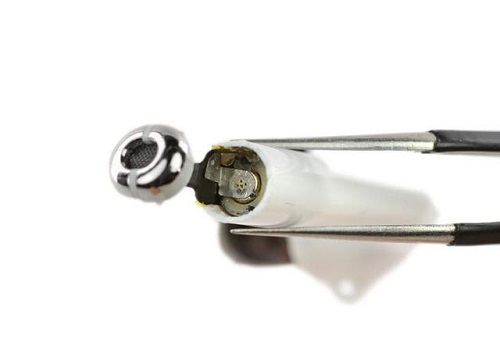

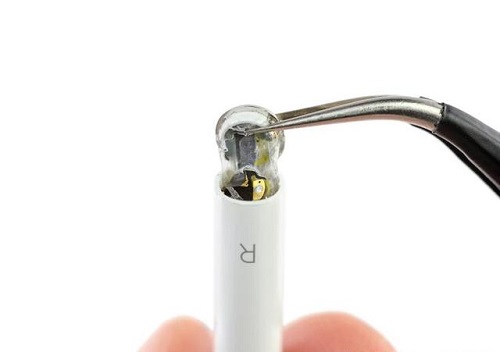

  闪闪发亮的金属帽(很多粘合剂)上有为AirPods充电而设的金属触点,并围绕着主麦克风。在大量粘合剂的背后还可以看到电池线缆的末端。

苹果AirPods无线耳机拆解

  清理完粘合剂后可以看到微型电池的末端,末端还有一个个很细小的焊点,要更换这些电池看起来将会十分麻烦。


  要开启耳机确实困难,需要一把小刀。

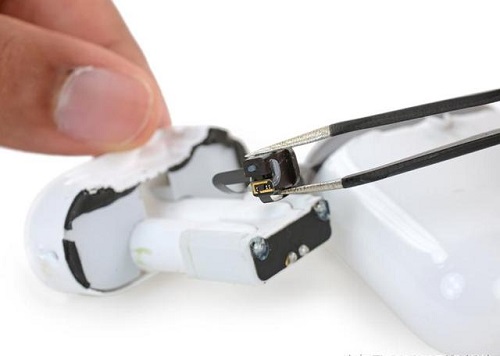

  打开耳机后,在电池上方“躺着”的似乎是一条天线。

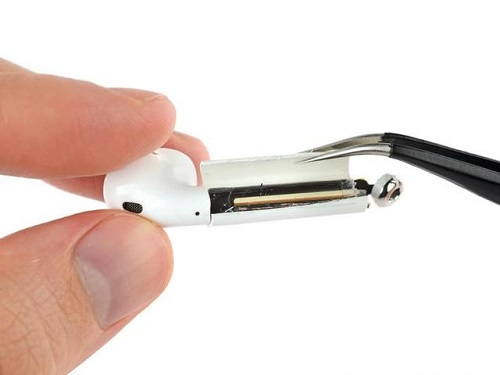

  将剩余的外壳都剥下来,来看看里面的东西。

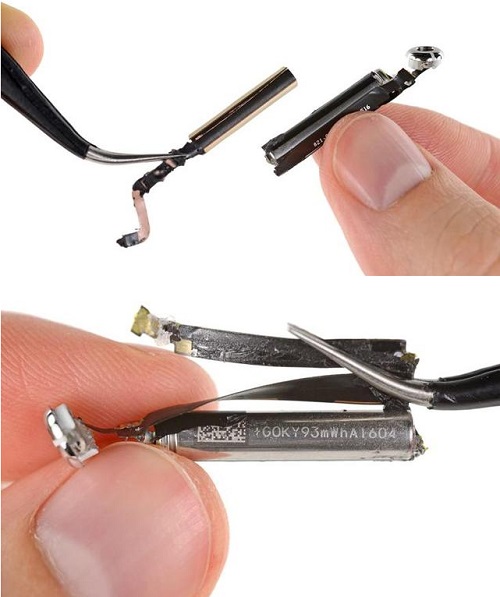

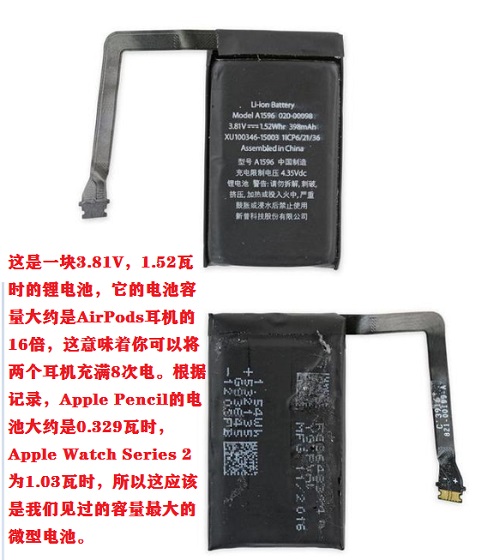

  剥落外壳后,我们就可以将长长的天线扯出。从天线还可以看出苹果AirPods的设计,悬吊着的杆并不仅仅是为了平衡,同时还改善了信号的接收。继续来看看电池,在电池上标有一些信息。这是一颗容量为93毫瓦时的电池。

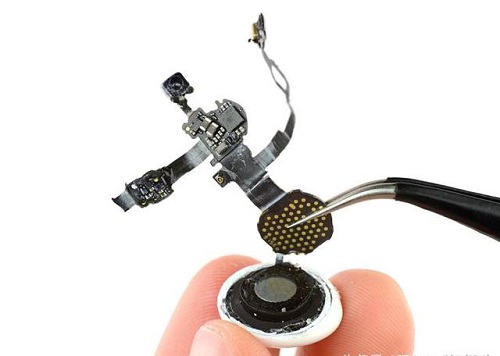

  将复杂的柔性电路拉出,排列很整齐。它们看起来像是测试点,但并没有进行标记。

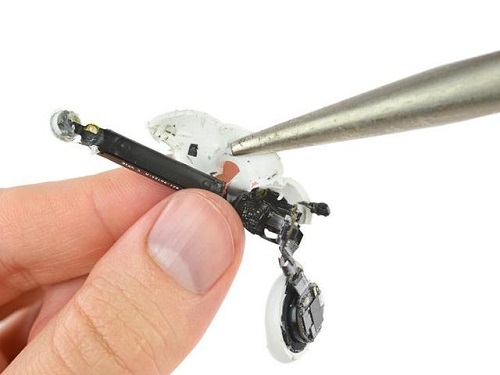

  线缆和扬声器交织在一起,这里有一个距离传感器和一些天线。

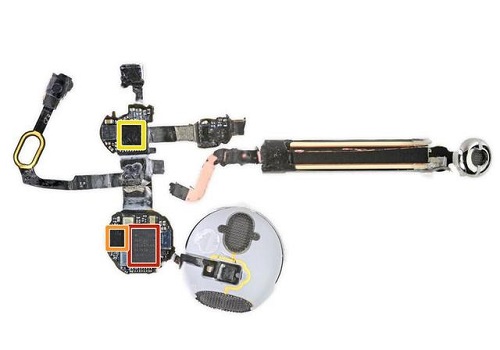

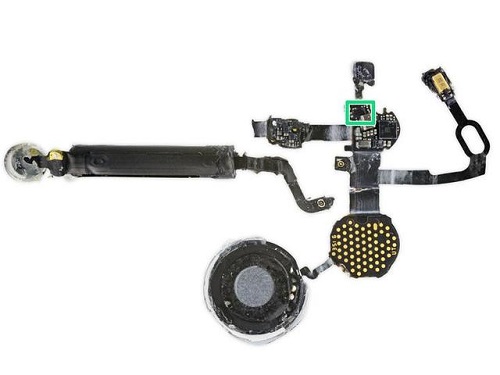

  红色:苹果343500130(应该就是W1无线通讯芯片)

  橙色:赛普拉斯CY8C4146FN可编程SoC

  黄色:美信98730EWJ低功耗立体声音频编码解码器。


苹果AirPods无线耳机拆解

  青色:德州仪器TPS743

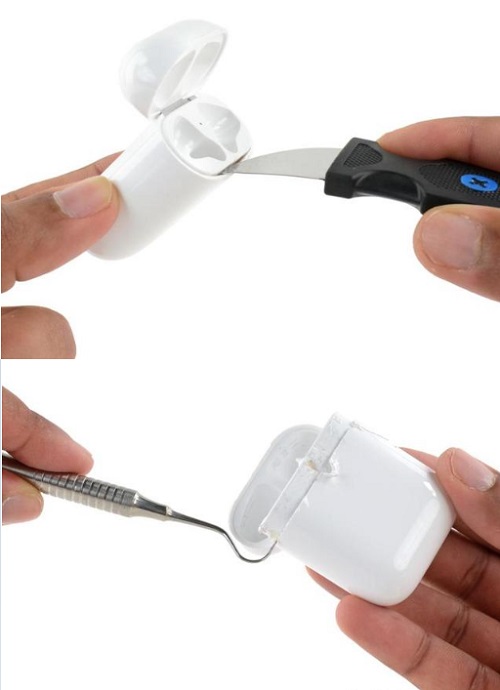

  拆解完了一只AirPod,接下来到看起来没有缝隙的充电盒了。同样地,充电盒也非常难打开。我们使用一些工具来撬开它。警告:这其实并不是最安全的办法。

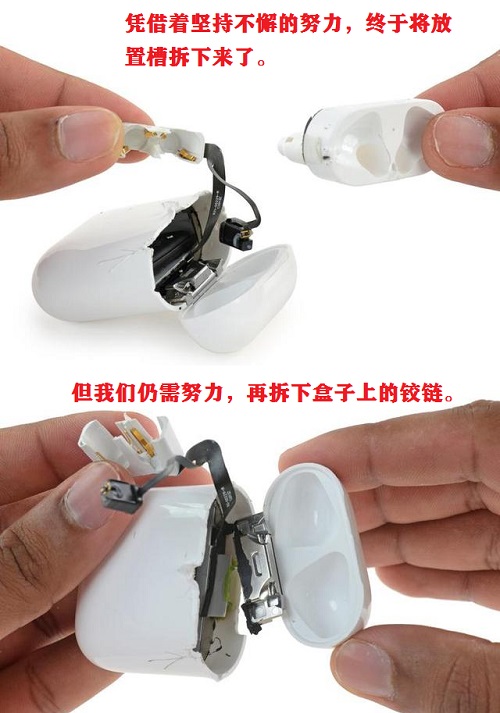

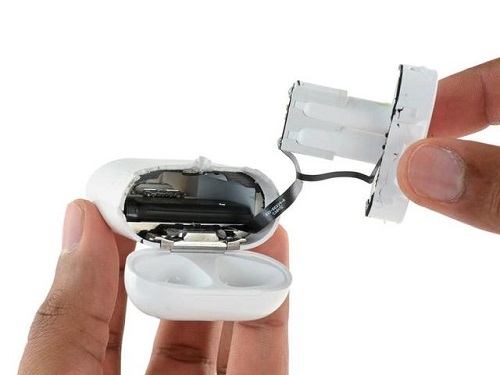

  最后我们将耳机放置槽从盒子里分离出来,可以看到里面的一些零部件,其中包括一块大电池。


  虽然耳机放置槽被移除了,但依然连着一些线缆,我们先拆下LED指示灯。

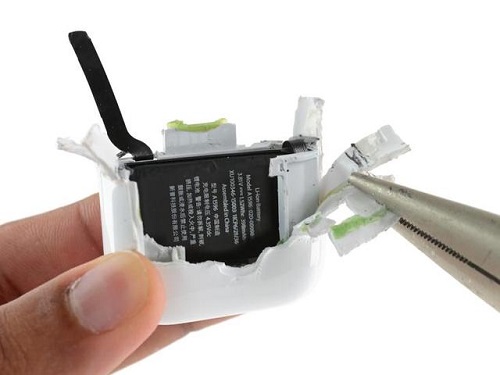

  电池它卷缩在聚碳酸酯材质的卡槽中。


  电池特写。

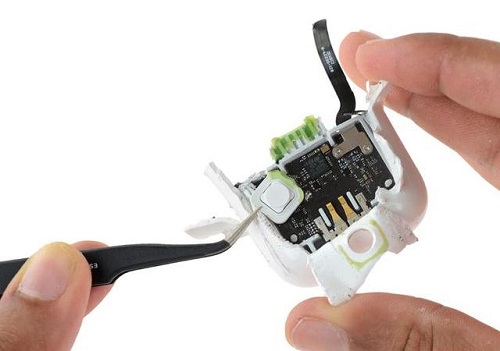

  背部的同步按钮是独立工作的,上面的触点对应主板上的触点。

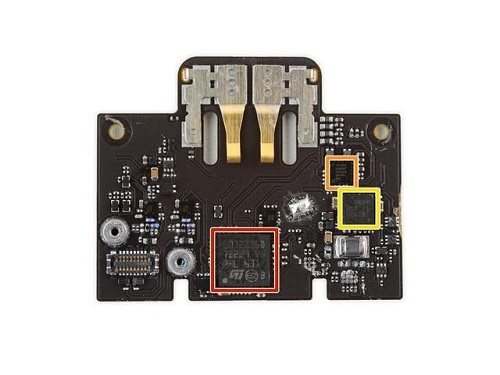

  红色:意法半导体STM32L072 ARM Cortex-M0+微程序控制器

  橙色:恩智浦1610A3充电IC(和iPhone 6s和SE,以及iPad Pro中的一样)

  黄色:德州仪器BQ24232电源管理IC。


苹果AirPods无线耳机拆解

  至此,苹果AirPods无线耳机拆解完成。AirPods的可修复得分为:0分(10分为最容易修复)理由如下:不破坏外壳根本不可能拆出零部件。耳机和充电盒的外部都只使用粘合剂(使开启变得困难)。
