vivo NEX双屏版拆解图文教程
更新时间:2019-01-03 浏览量:1431
vivo NEX双屏版采用双屏结构来保持高屏占比。在功能体验上,vivo NEX双屏版保留了3D TOF深度相机结构,丰富了交互方式与拍照体验,现在就让我们通过对vivo NEX双屏版拆解看看内部做工究竟如何吧。

vivo NEX双屏版拆解方法/过程:
首先关机,取下卡槽。

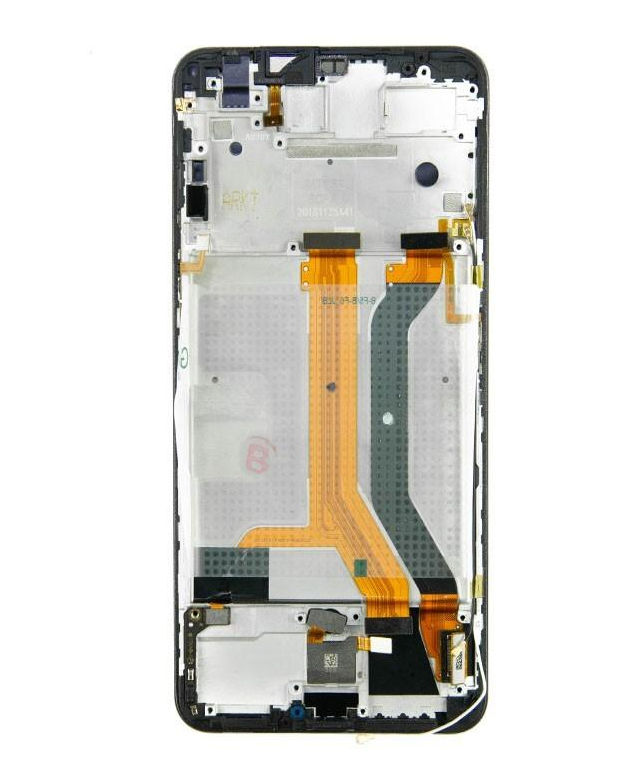

然后取下底部的六角固定螺丝,再用撬片从正面底部缝隙撬起,要注意不要拉断排线,内部结构与正面屏幕是连在一起的。


接着先断开电源排线。

紧接着断开副屏屏幕排线以及闪光灯、补光灯等排线之后,可以看见vivo NEX双屏版内部结构十分精密,没有留出多少空间。

下面拆解摄像头模组的固定架。

断开耳机接口排线。

vivo NEX双屏版一样保持了高度的模块化设计,在断开所有连接之后,可以轻松取出主板。

主板正反面特写。

断开摄像头排线,这里的副摄像头与固定盖板连接在一起,此外,TOF 3D镜头模组上用导电帖进行连接。


红框为128G的三星闪存,KLUDG4U1EA-B0C1,规格为UFS2.2。篮框为三星10GB内存K3UH9H9OMMAGCJ,推测下面封装了845。

3.5mm耳机接口和转子马达特写。

拆卸掉副板固定螺丝。

断开主副板排线和剩下的排线之后,取出扬声器。


副板正反面特写。

接下来拆解电池部分,电池直接拉住绿条就可以取出电池。供应商为ATL,电池容量3500mAh,比前一代略低。

图中红圈为屏幕指纹模块,vivo此次采用了第五代屏幕指纹文案,解锁速度得到提高。

手机内部整体特写。

vivo NEX双屏版拆解全家福。
