vivo X30 Pro拆解图解教程

更新时间:2020-01-09 浏览量:3033

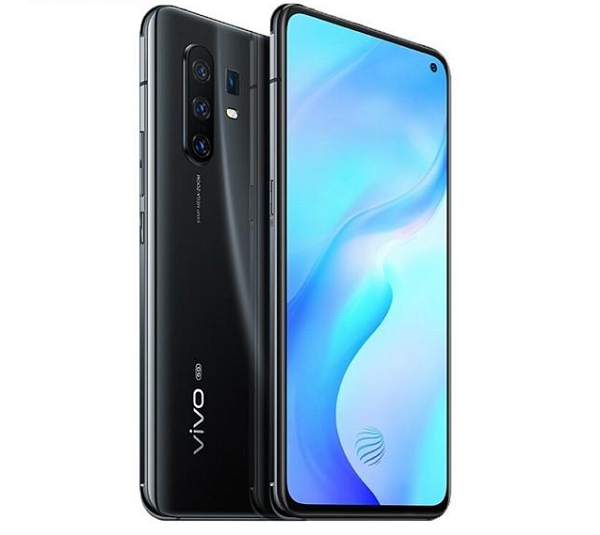

  vivo X30 Pro是vivo品牌下的第一款5G双模手机,采用Exynos 980SoC,同时支持10倍光学混合变焦,最高60倍数码变焦,vivo X30 Pro内部做工如何呢?下面我们通过vivo X30 Pro拆解一起来探个究竟吧!

vivo X30 Pro拆解图解

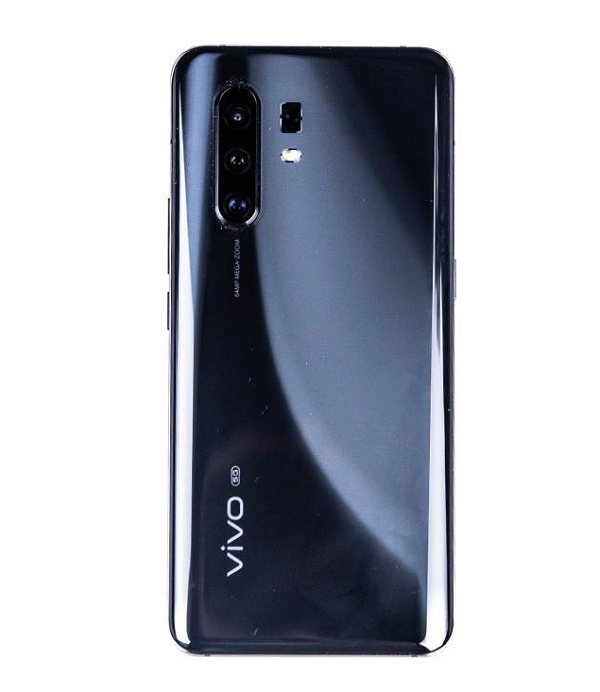

  机身后盖延续了vivo一贯的渐变色彩风格。关机开拆。

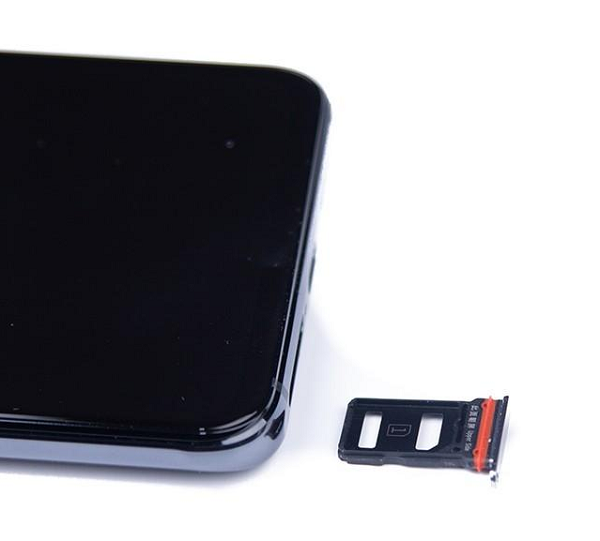

  开拆之前需要取出SIM卡槽,SIM卡槽为双层堆叠设计,设有红色橡胶圈防水。

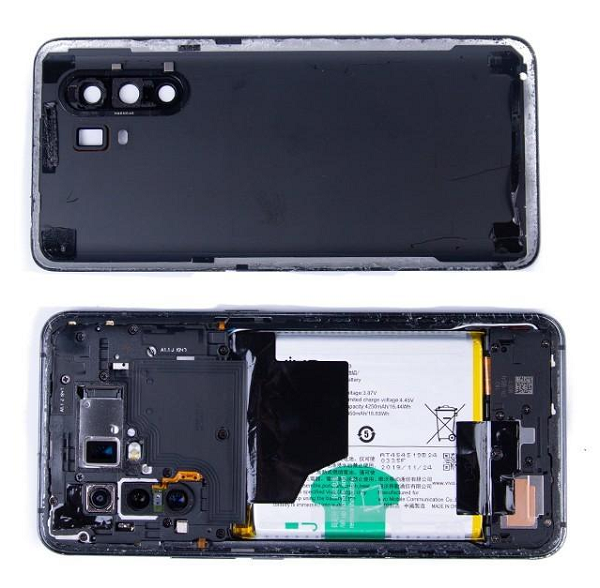

  热风枪吹后盖边缘3分钟后,吸盘拉起后盖,用翘片划开四周封胶,吸起后盖。


vivo X30 Pro拆解图解

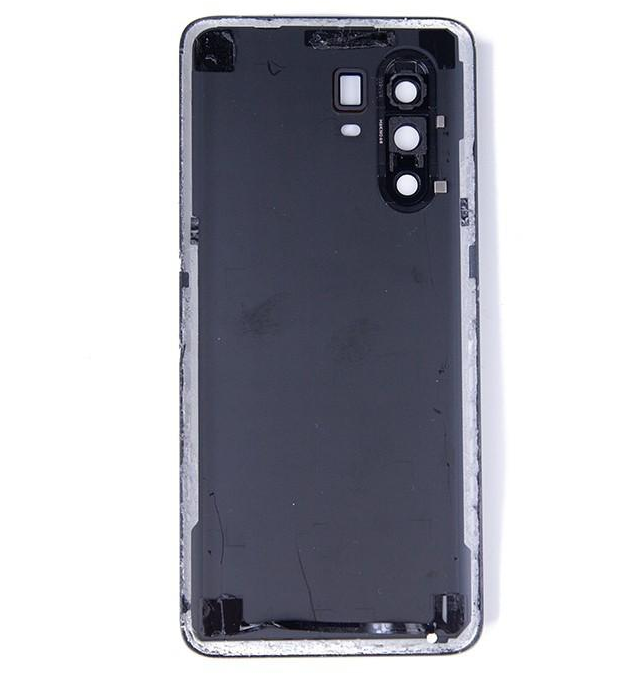

  后盖特写,后置摄像头周边设有泡棉防护。

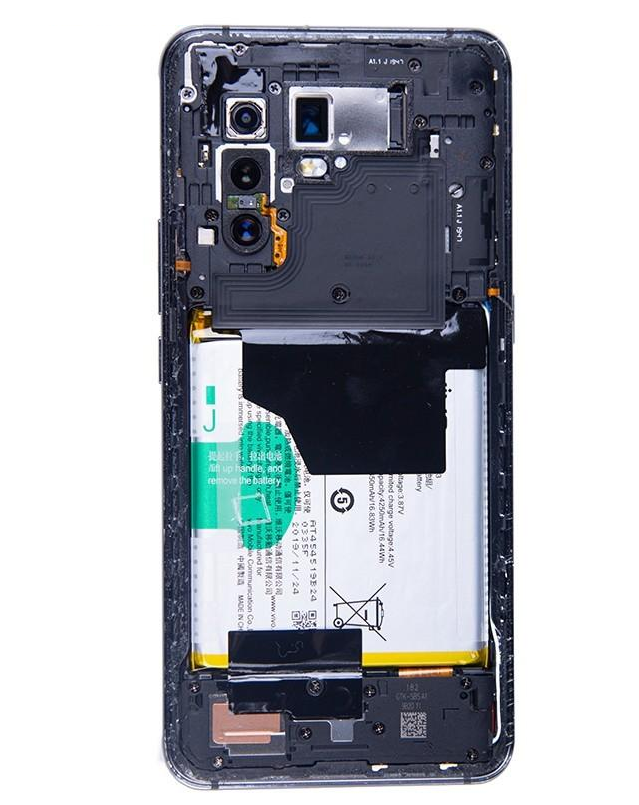

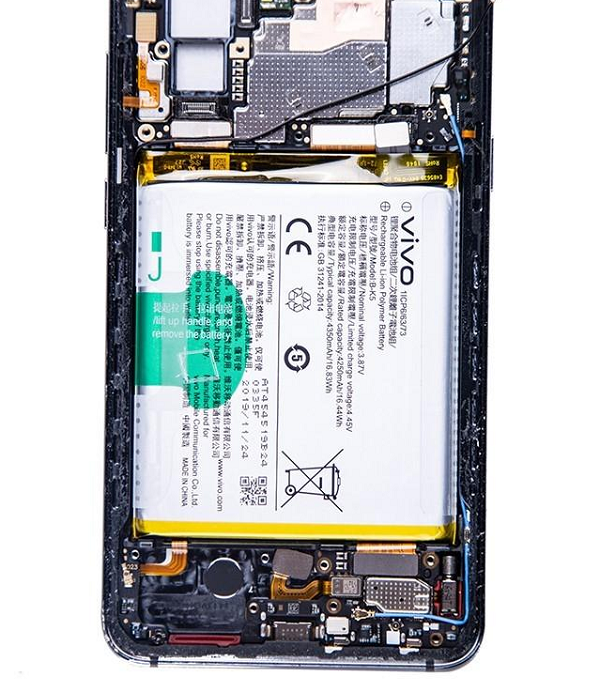

  机身内部特写,后置镜头模组占据了大部分的主板面积。电池上方设置石墨烯散热片。

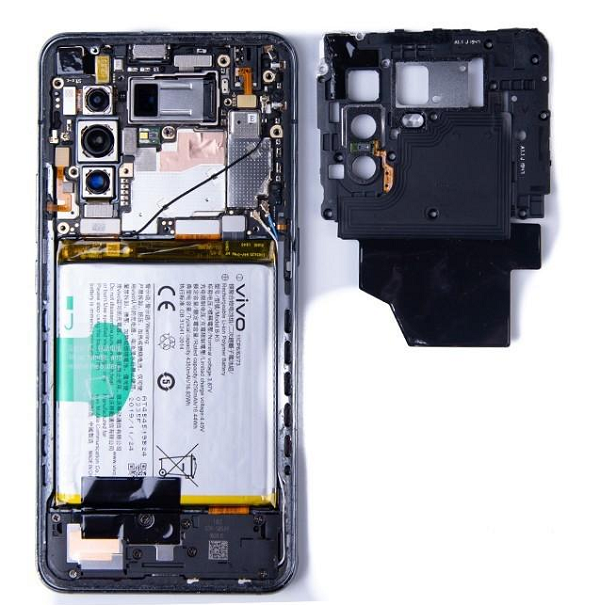

  取下主板盖板后发现,潜望式镜头占据了主板较大的面积,在主板防护罩上面设有铜箔贴片,主要用于电磁防护和导热。

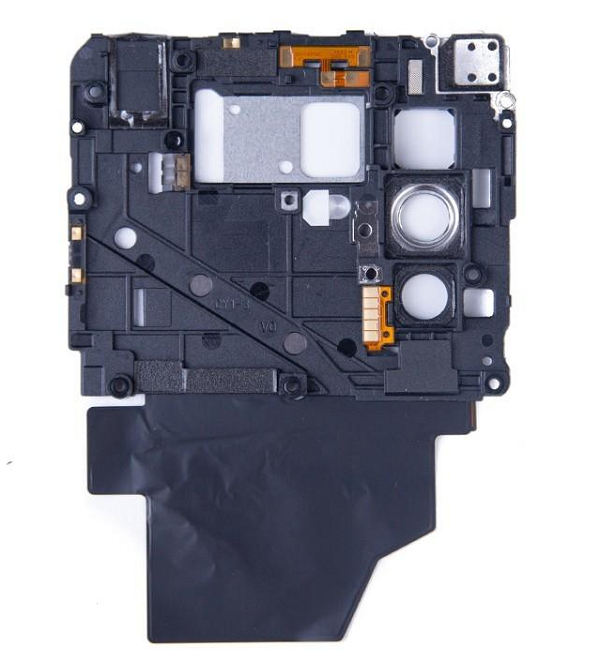

  主板盖板背面特写,盖板背面为射频线预留对应的线路位置。


vivo X30 Pro拆解图解

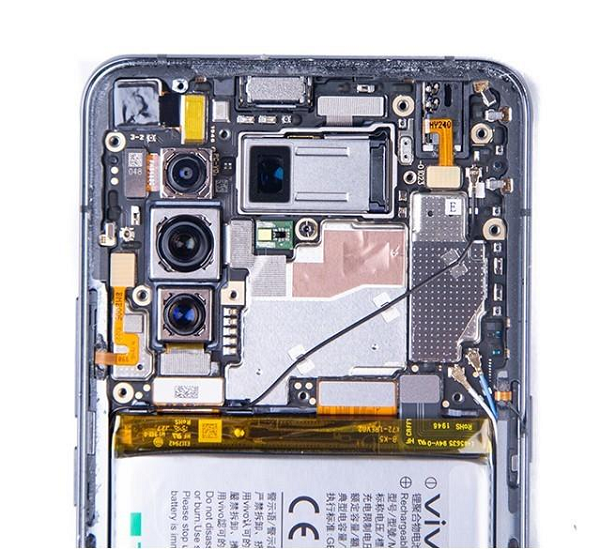

  主板上最引人注目的是这枚1300万的潜望式镜头,左侧三枚摄像头从上到下:依次为800万广角微距、6400万主摄和3200万人像。

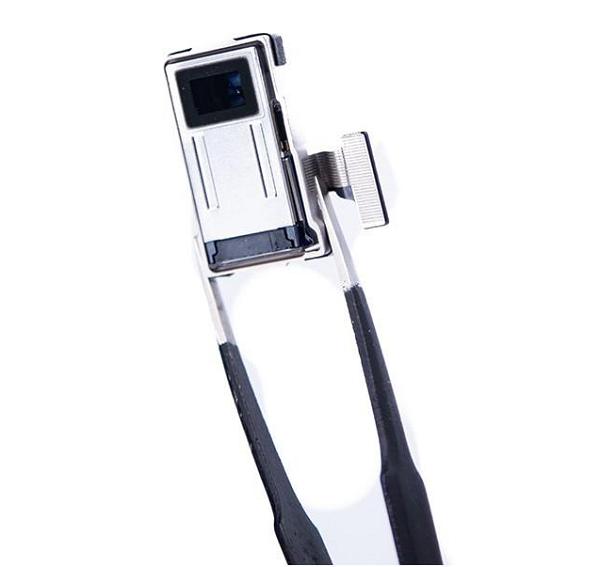

  取下1300万潜望式镜头,体积相对较大。

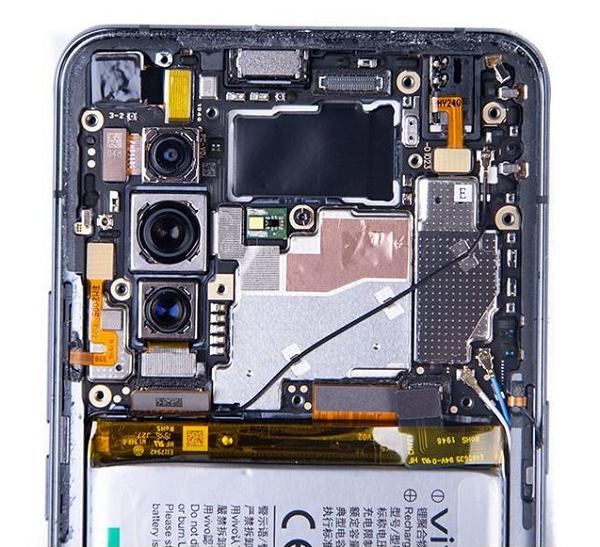

  取下潜望式镜头能发现,潜望式镜头下方设有石墨烯散热,主要是考虑潜望式镜头工作时的散热问题。


vivo X30 Pro拆解图解

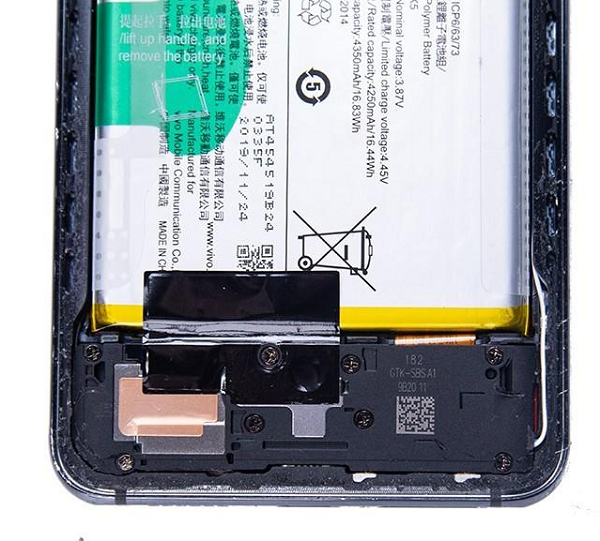

  副板与电池连接处设置铜箔+石墨烯散热。

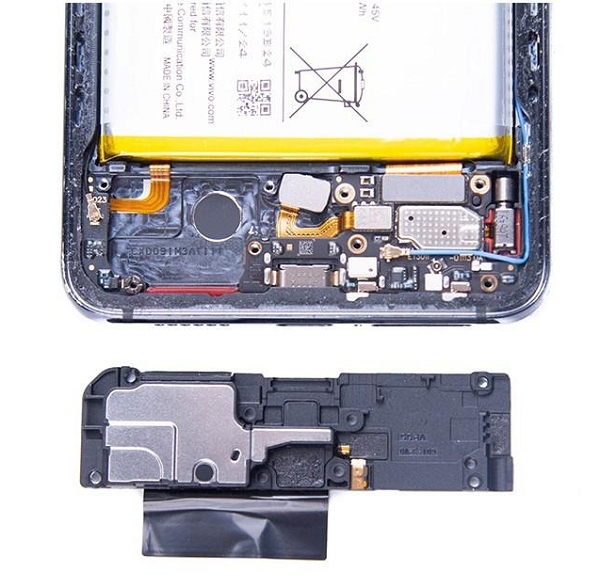

  拆下副板盖板后看到副板内的设置,屏下指纹识别摄像头、Type -C接口、震动马达。

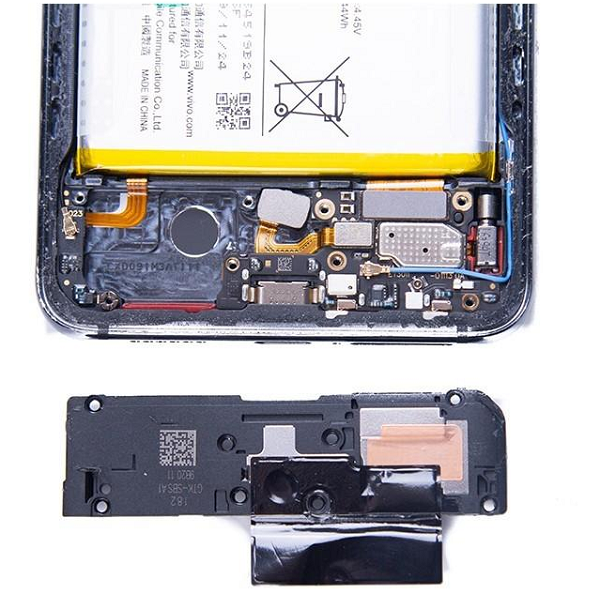

  副板盖板下方是扬声器,扬声器音腔体积较大。

vivo X30 Pro拆解图解
  vivo X30 Pro的电池容量为4250毫安,支持vivo 33W快充。

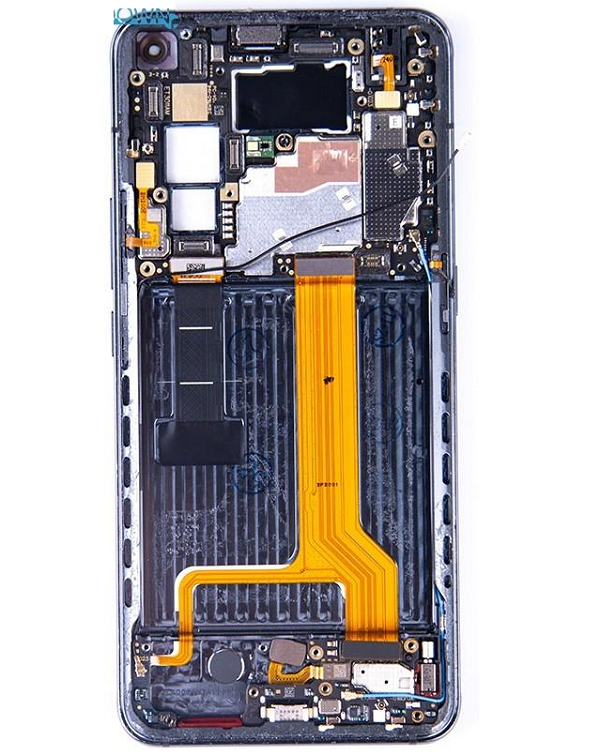

  取下电池,后置摄像头模组后的主板中框一览,摄像头模组固定在金属中框上。

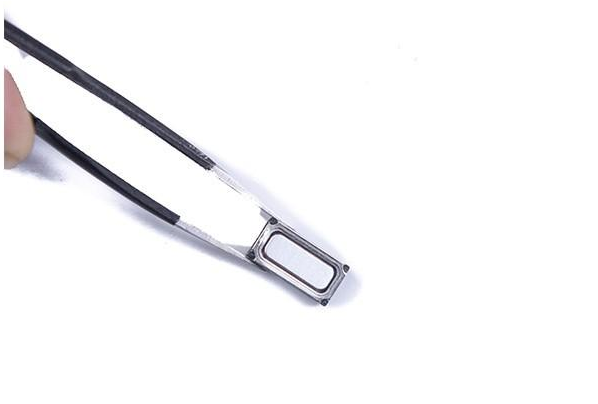

  听筒特写

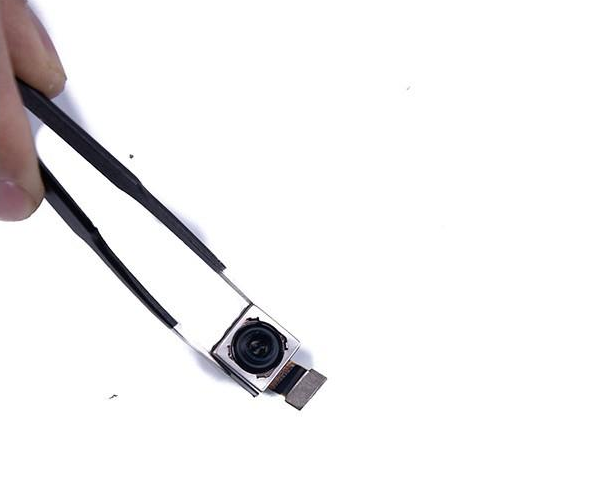

  后置主摄特写,后置主摄为6400万像素。

vivo X30 Pro拆解图解

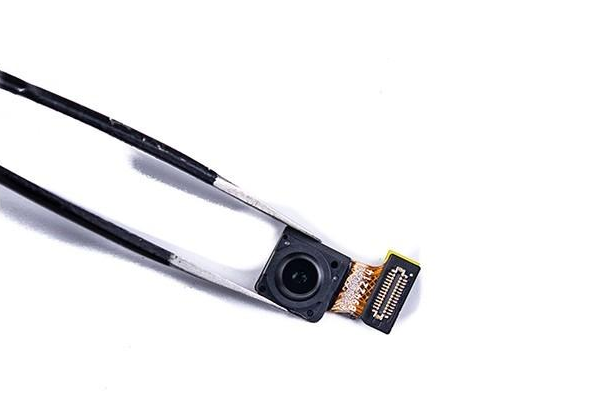

  前置摄像头特写,前置摄像头的尺寸相对较小。

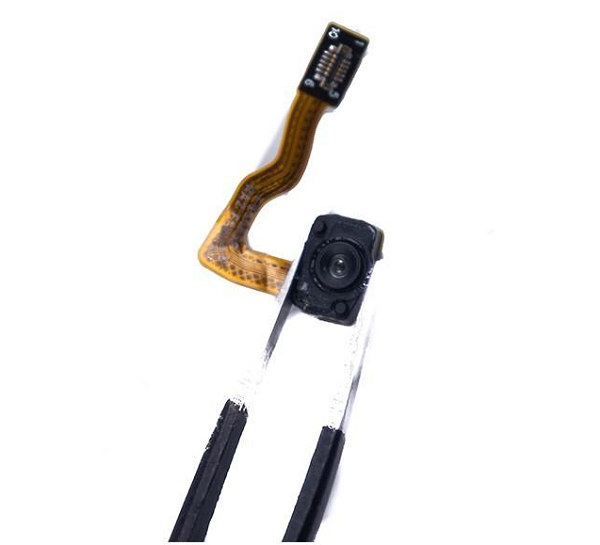

  屏下指纹识别摄像头特写。

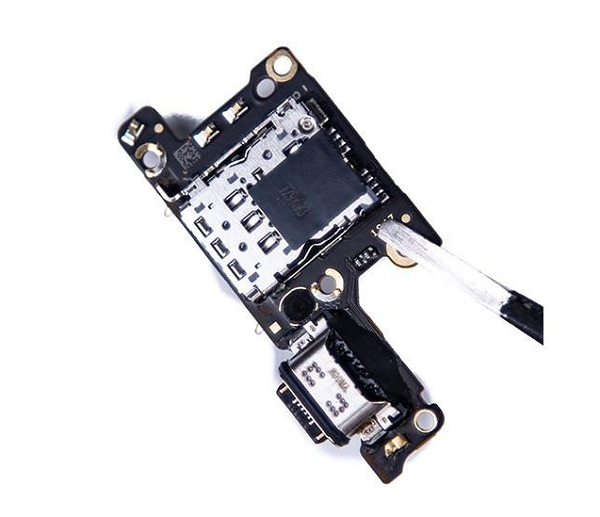

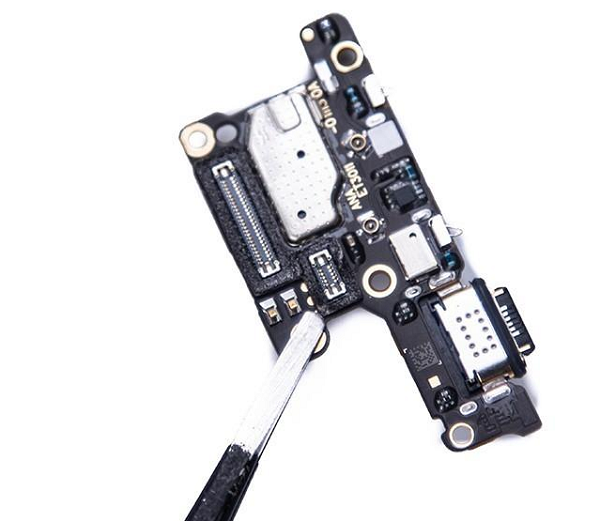

  副板正面特写。



  副板背面特写。

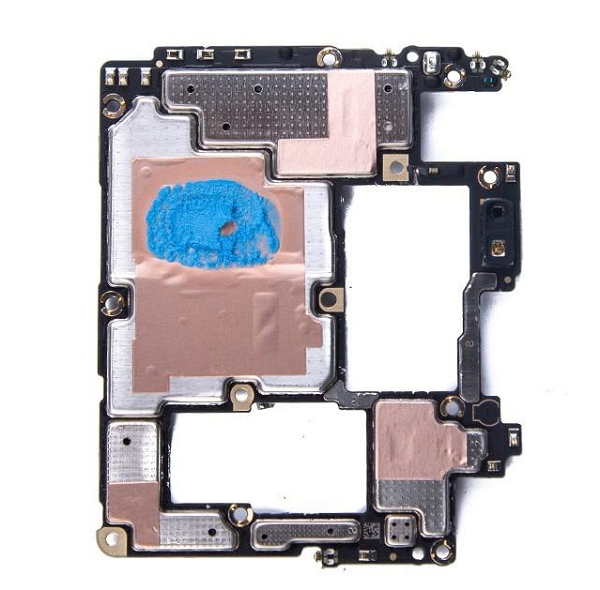

  主板背面特写,蓝色物质为散热硅脂,对应区域为猎户座980 SoC。
vivo X30 Pro拆解图解

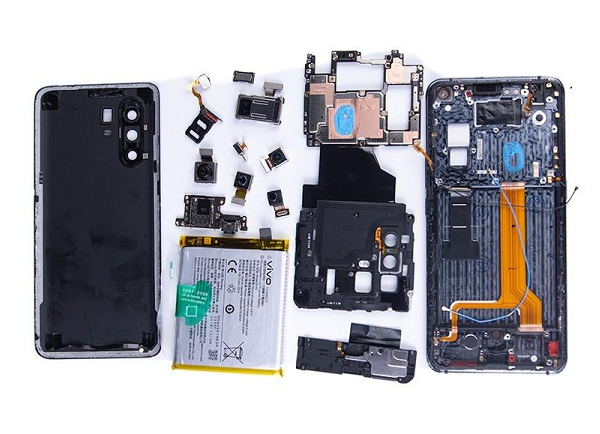

  vivo X30 Pro拆解全家福。

vivo X30 Pro拆解图解
