realme Q拆解图文教程

更新时间:2020-01-11 浏览量:631


  realme Q作为realme在2019年出品的一款手机,采用骁龙712 SoC,4800万后置四摄。正面为6.3英寸经典水滴IPS屏幕,配备康宁大猩猩玻璃。运行Color OS 6.0,Ul界面美观大方。下面我们通过realme Q拆解,来看看这款千元机内部做工如何吧!

realme Q拆解图文教程

realme Q拆解方法/步骤:

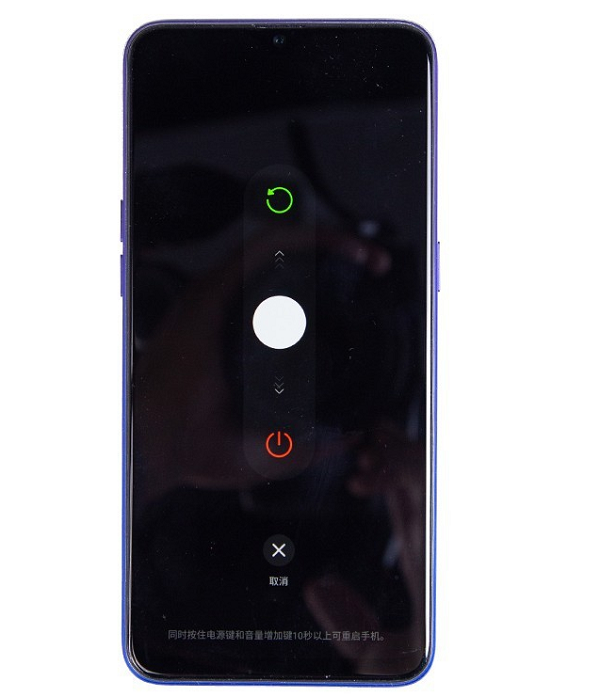

  关机开拆。

realme Q拆解图文教程

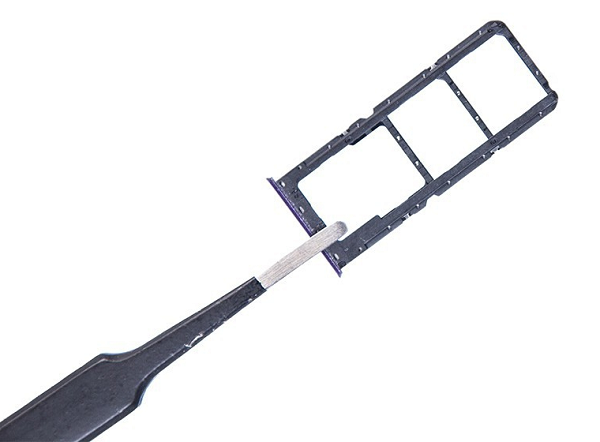

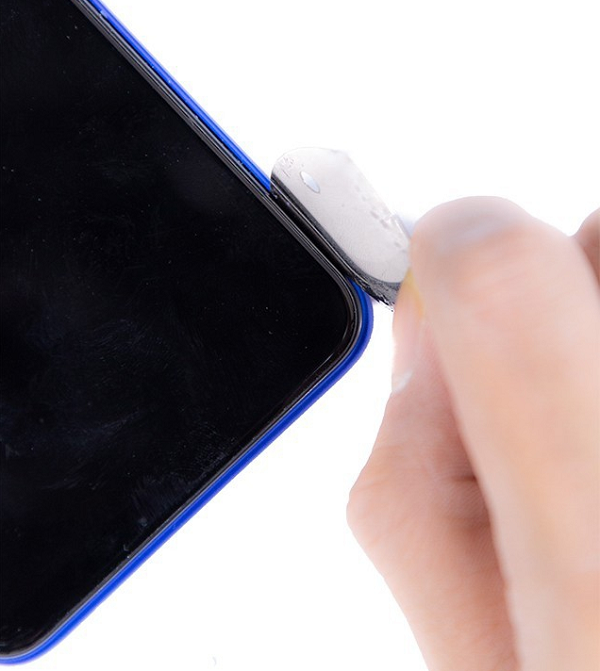

  取出SIM卡槽,realme Q采用双nanoSIM卡槽+内存卡的三卡槽设计。

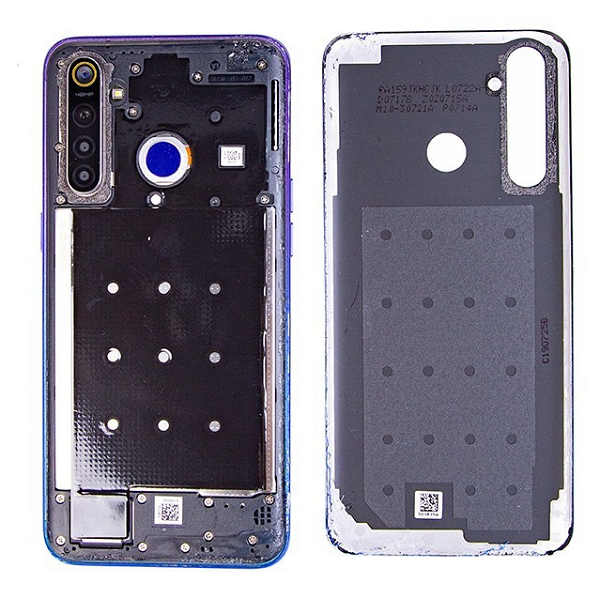

  加热后取下后盖,后盖边缘有一圈灰色封胶,主板盖板、镜头防护罩等设置为一个整体,电池外设置金属防护罩,防护罩整体上设置一大块石 墨散热贴。

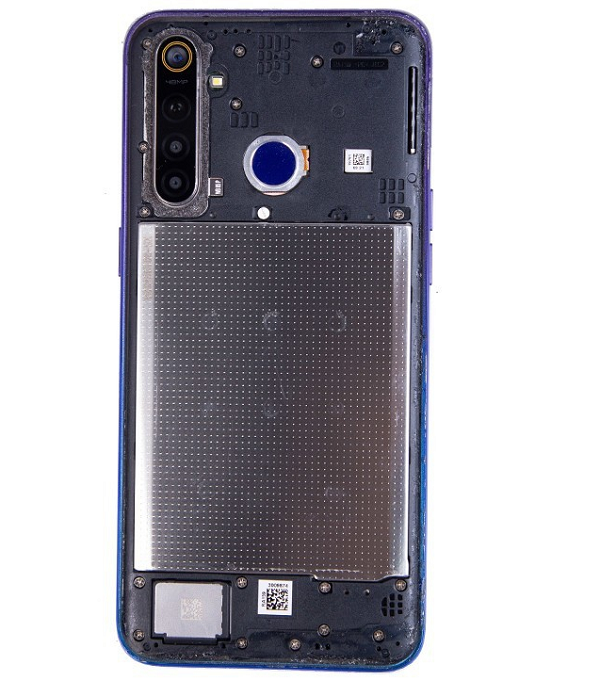

  取下石墨散热贴,realme Q采用了一体化防护设计,一大块金属结构保障电池不会受损。

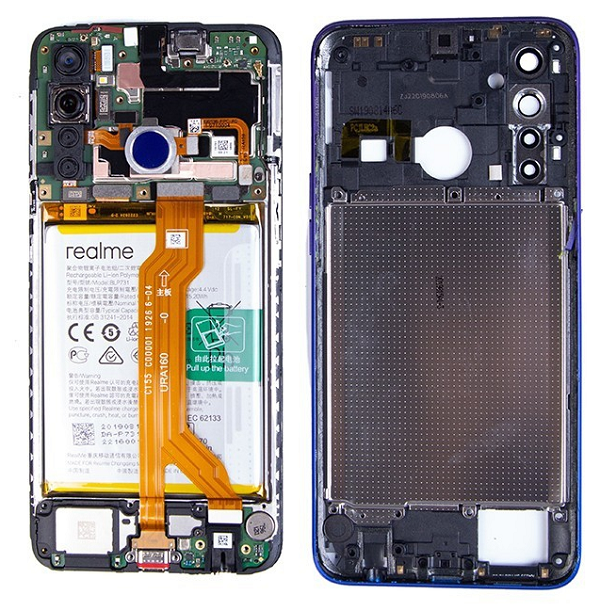

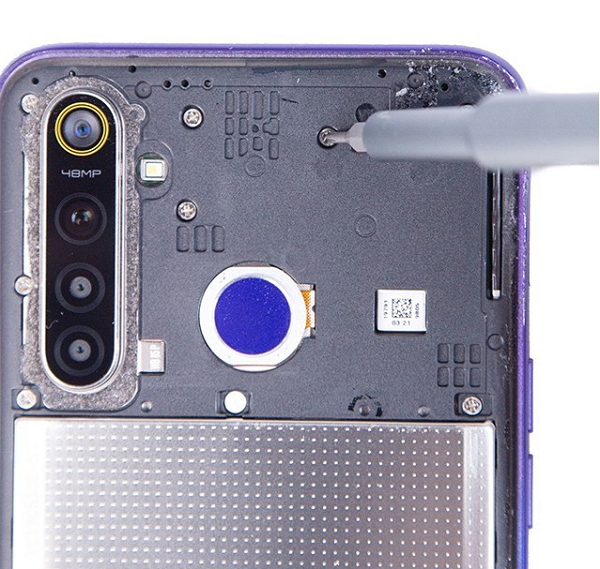

  拧下一体化防护罩上的所有螺丝就可以看到主板了。

realme Q拆解图文教程

  拧下螺丝后,用翘片划开屏幕四周卡扣,分离屏幕与中框。


  主板采用三段式设计。


  主板特写

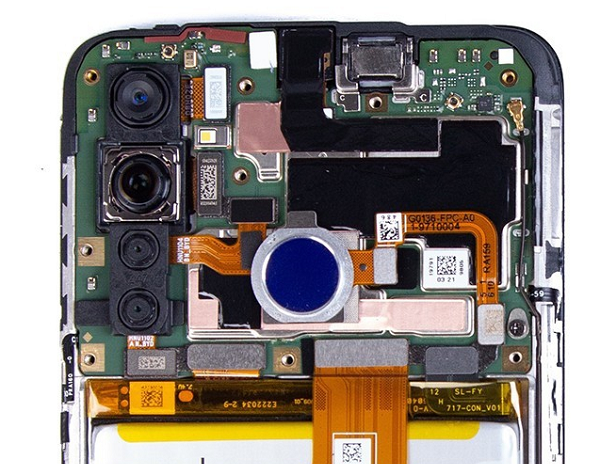

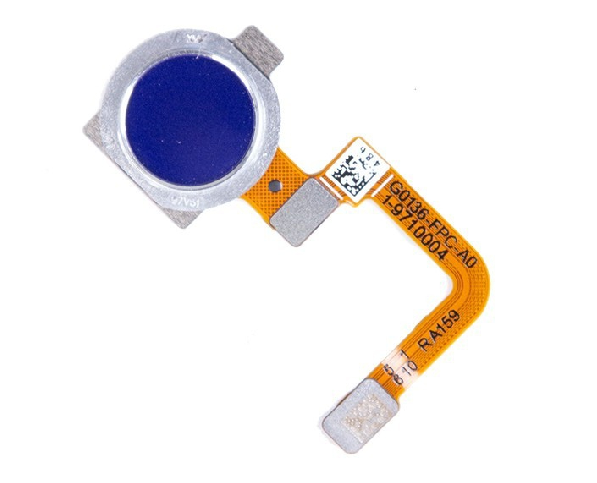

  断开排线,取下指纹识别模组,图为指纹识别模组特写。

realme Q拆解图文教程

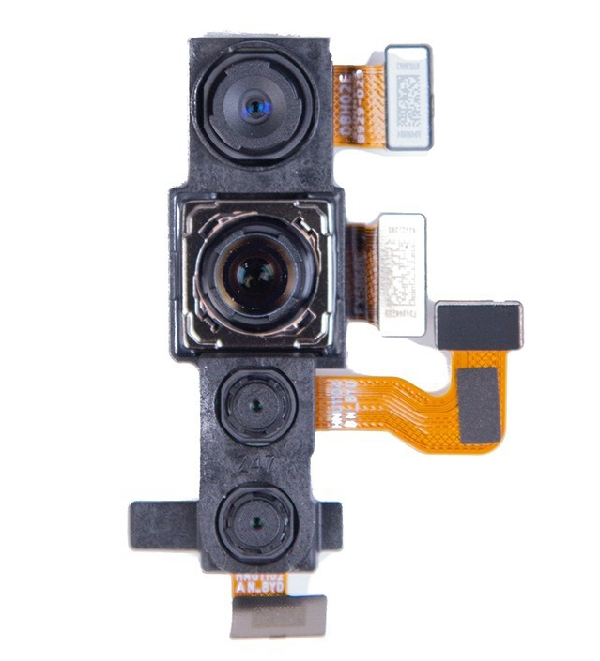

  realme Q后置四摄特写,从上到下分别为800万广角(f/2.25光圈, 119°+1.5°超广角) +4800万主摄(f/1.8 光圈) +200万微距+ 200万人像。

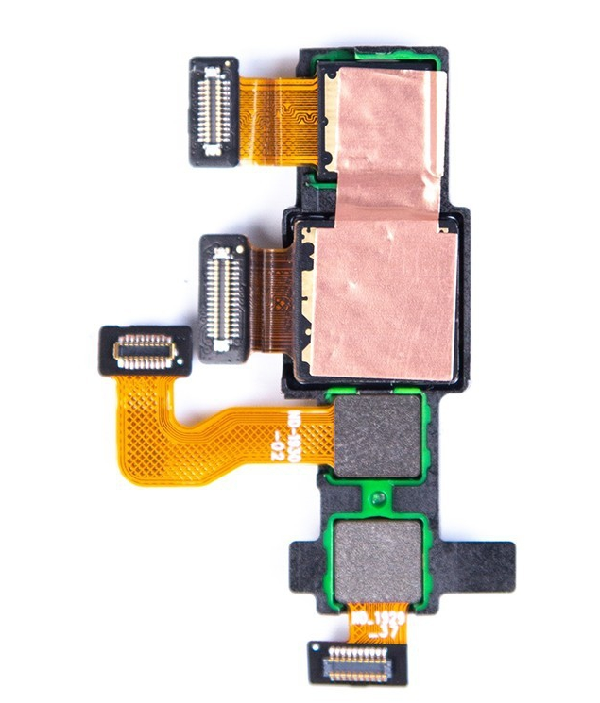

  realme Q后置四摄背面,四颗摄像头位于同一塑料防滚轴上,主摄和广角镜头后面贴有一层铜箔,起到固定和散热作用。

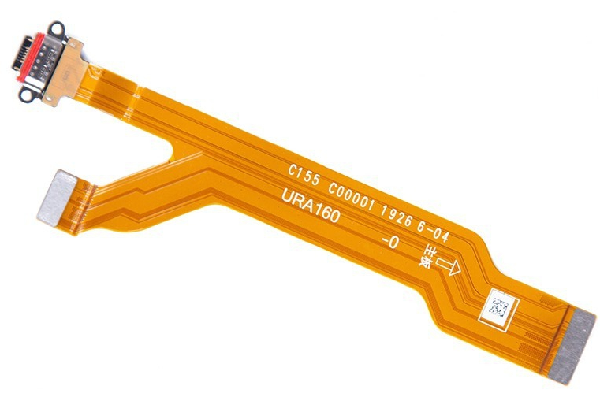

  连接主板与副板的FPC特写,这块FPC集成了Type-C接口。


  主板上指纹识别模组下设有一块导电布,起到稳定指纹识别模组的作用,同时可以看到BTB座子均设有保护。

realme Q拆解图文教程

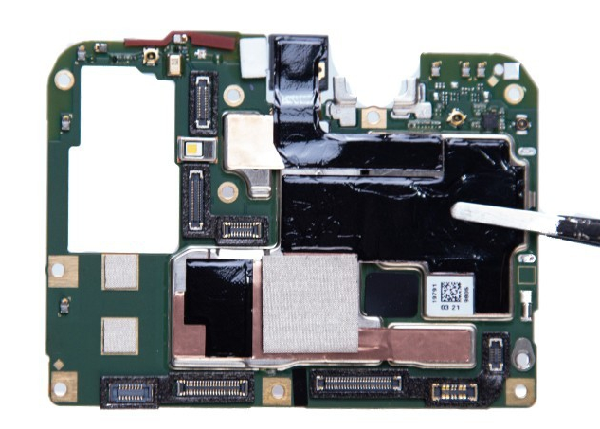

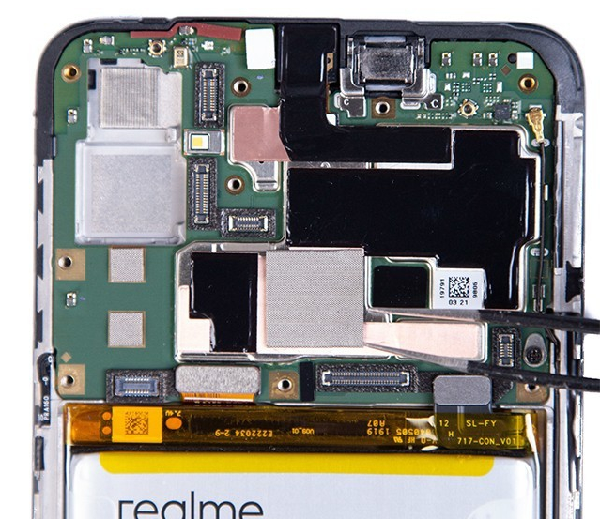

  主板特写,主板防护罩上贴有铜箔和石墨散热贴,便于热量导出。

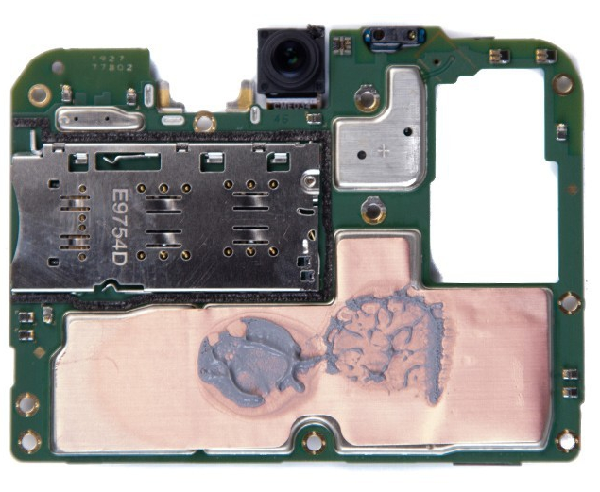

  主板背面特写。SoC位置覆盖一层铜箔,铜箔上涂有硅脂,便于及时导热。realme Q配备1 600万像素的索尼,IMX471前置摄像头。

realme Q拆解图文教程

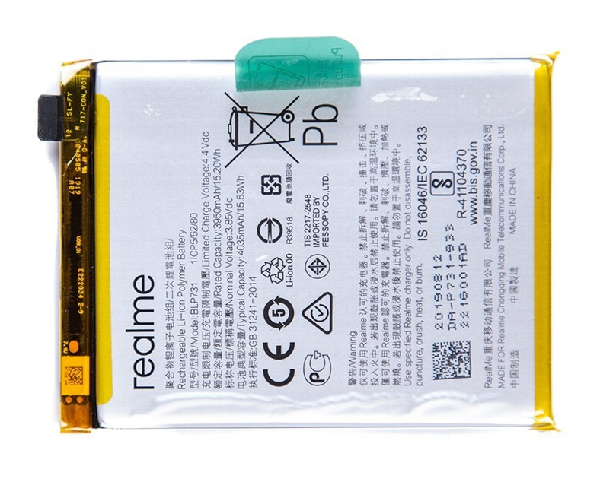

  电池为4035毫安,采用快拆设计,支持VOOC 3.0闪充(5V4A)。

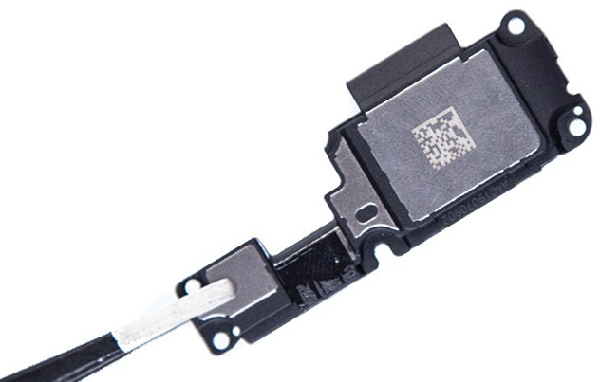

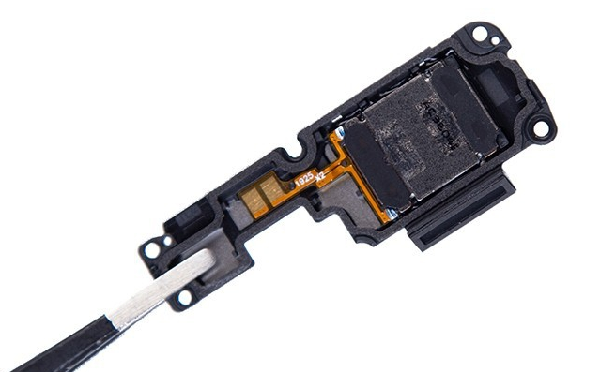

  副板位置的扬声器正面。


  扬声器背面,扬声器发声口设有橡胶垫防尘防水。

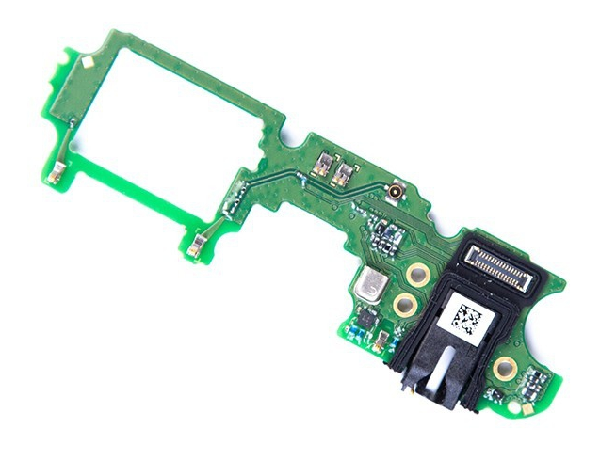

  副板正面,3.5mm耳机接口位置设有橡胶垫防尘防水。

realme Q拆解图文教程

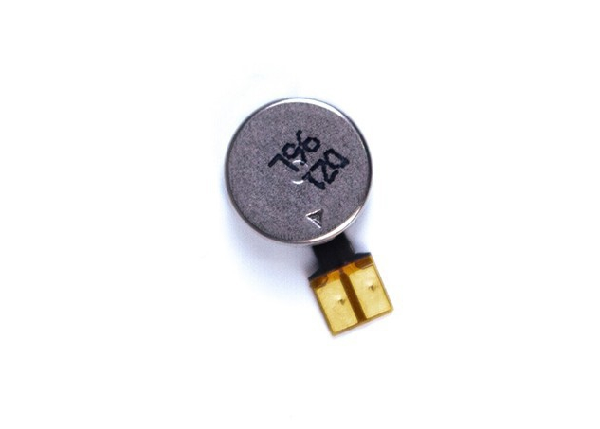

  realme Q采用的是转子马达。

realme Q拆解图文教程

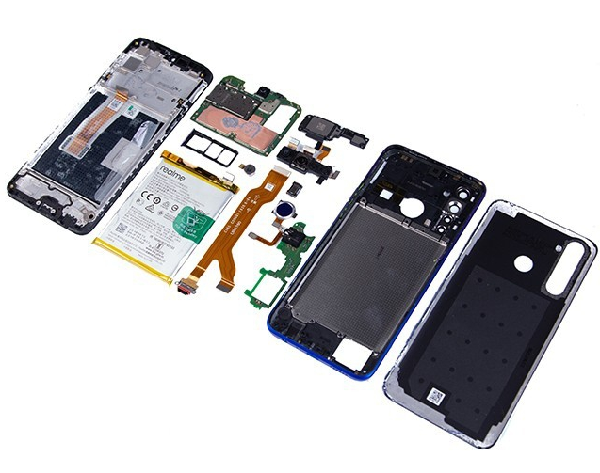

  realme Q拆解全家福。
