5G手机荣耀V30 PRO拆解图文教程

  荣耀V30 Pro是2019年12月华为推出的荣耀V系列的旗舰机,采用6.57英寸全面屏,麒麟990 5G处理器,搭载4100mAh电池,并且采用超感光电影相机矩阵,具有双主摄摄像系统和双OIS光学防抖。作为国内首款全系支持5G NSA/SA双模的旗舰手机,它的内部结构如何呢?下面通过荣耀V30 Pro拆解来一探究竟,以便大家日后方便维修。

5G手机荣耀V30 PRO拆解图文教程

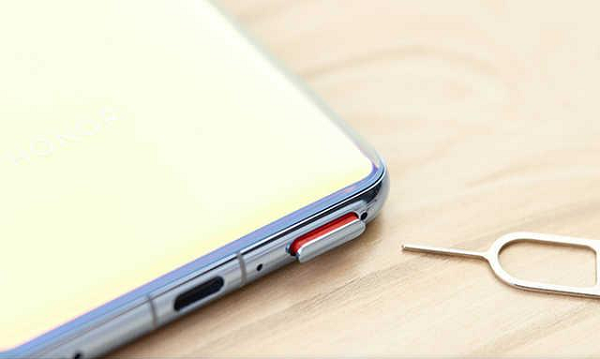

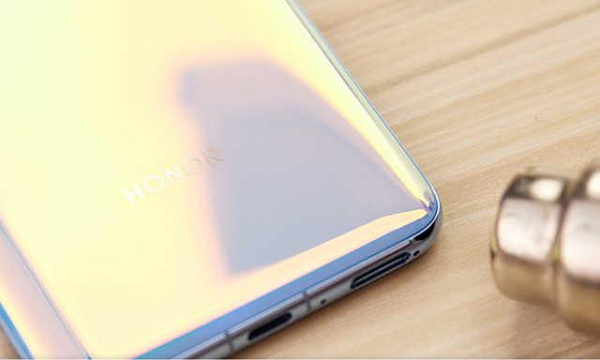

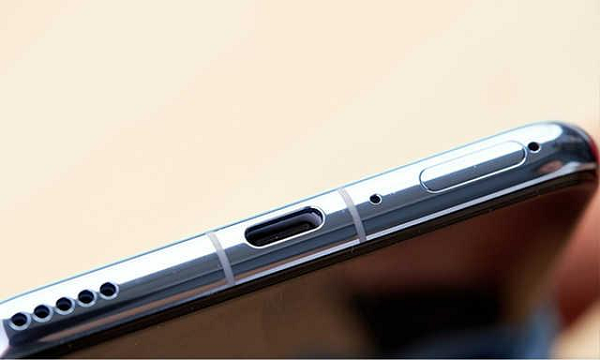

  V30 PRO的SIM卡槽被安放在了机身底部。向左依次为降噪麦克风、Type-C充电口、扬声器。

5G手机荣耀V30 PRO拆解图文教程

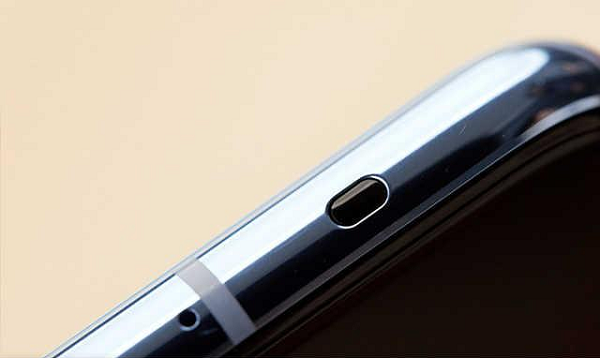

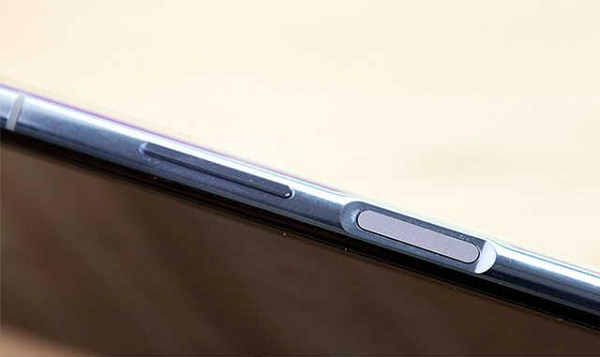

  机身右侧为音量键,以及指纹电源键机身右侧为音量键,以及指纹电源键指纹电源键用于日常手机解锁及支付。


  机身顶部从左到右为:降噪麦克风以光线感应模块。


  首先,从机身底部取出SIM卡槽。

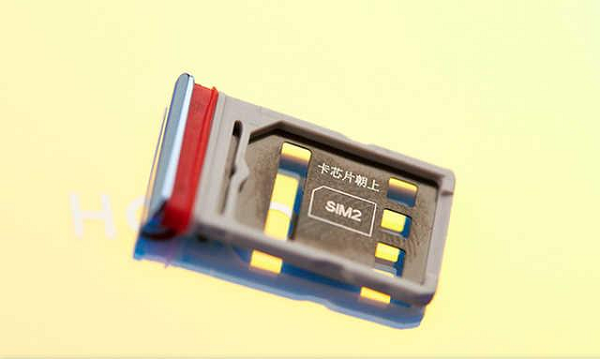

  V30 PRO采用双面SIM卡槽设计,支持双Nano-SIM卡,支持同时插入两张5G制式手机卡。


  完成准备工作后,我们用热风枪沿机身底部边缘进行持续间断式加热。

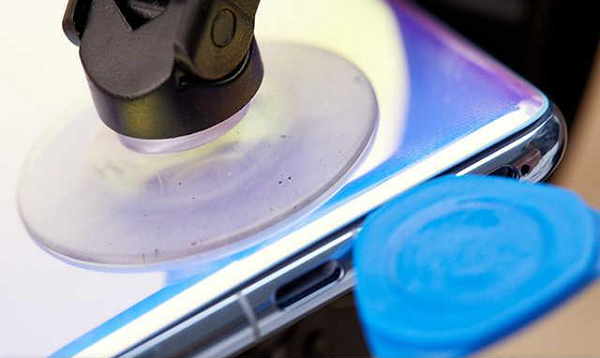

  加热后,我们用双向吸盘进行分离,同时用塑料翘片沿中间向边缘两侧滑动,进行分离。

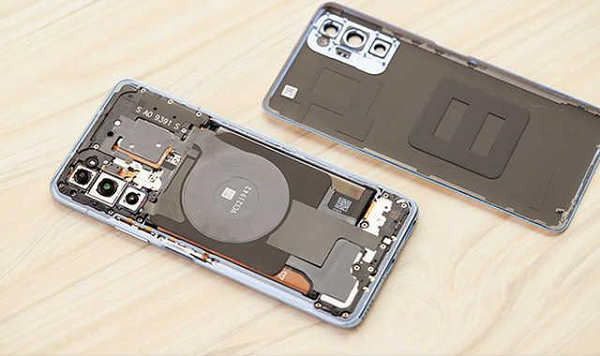

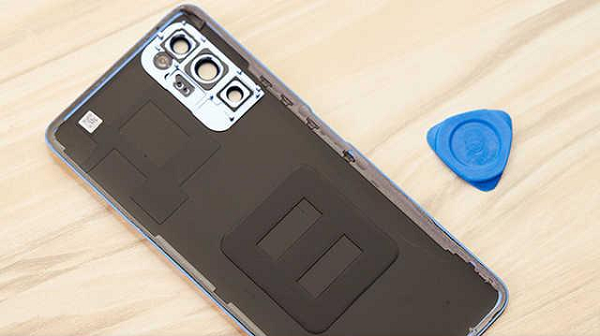

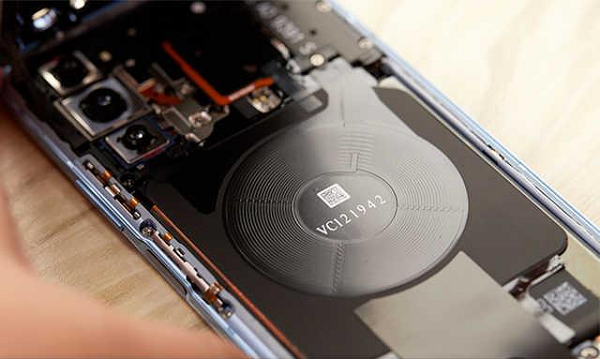

  轻提背板,可以看到V30 PRO背部无线充电线圈。

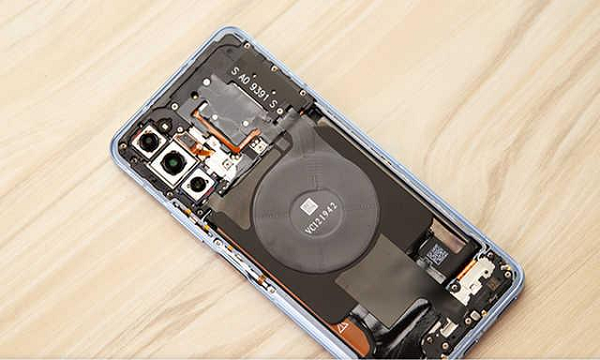

  拆下背板后可以看到,V30 PRO采用大面积石墨散热,以保证良好的散热效果。


  从背板中我们可以看到,除了大面积石墨散热覆盖外,V30PRO针对电池主板易发热区增加了石墨覆盖。

5G手机荣耀V30 PRO拆解图文教程

  荣耀V30 PRO背部采用三段式设计,主副板除覆盖石墨散热外,还附加盖板对主板进行保护。

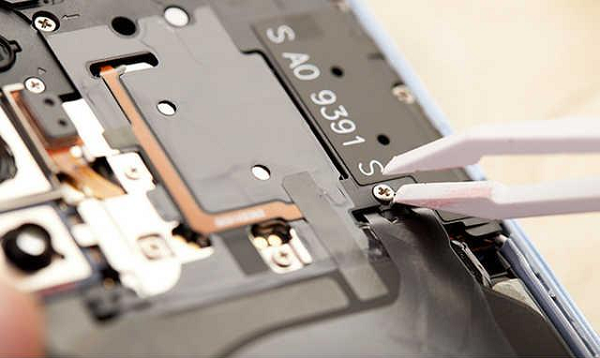

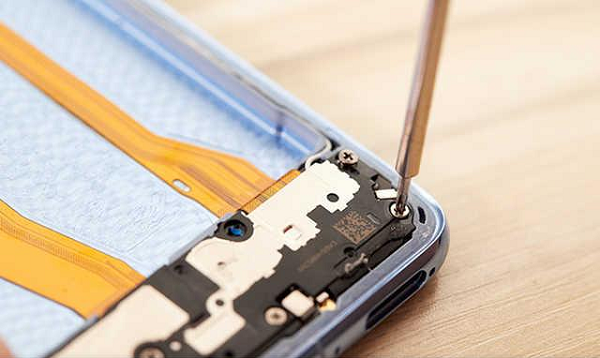

  取下主板保护盖板螺丝。


  首先对无线充电模块进行拆解沿机身底部向上轻提。

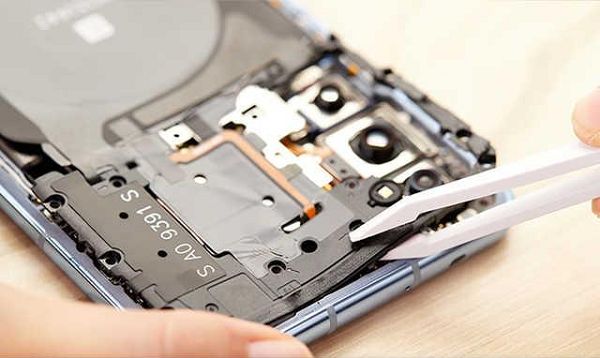

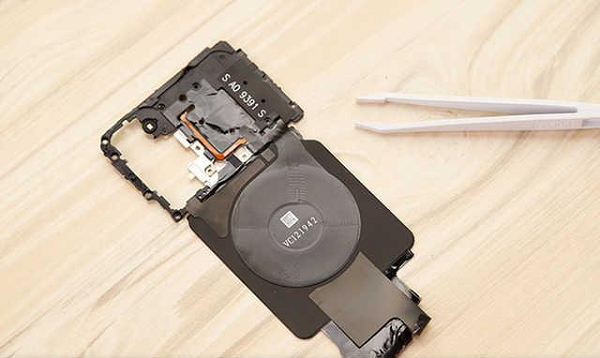

  这里需要注意的是:无线充电模块与保护盖板呈一体式连结,拆解时候需要格外注意。

5G手机荣耀V30 PRO拆解图文教程

  荣耀V30 PRO配备了27W无线充电模块以及NFC模块,整体无线充电速度有着大幅度提升。

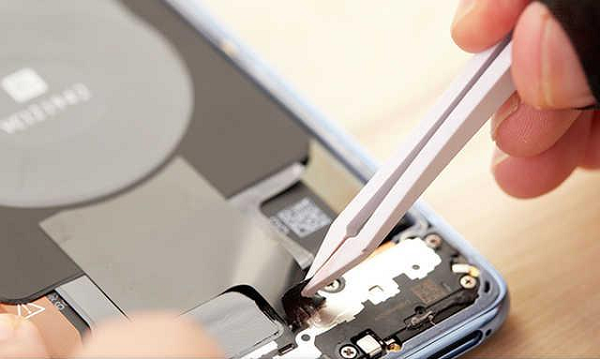

  在对主副板进行拆解之前,首先切断电池与主板之间连接。

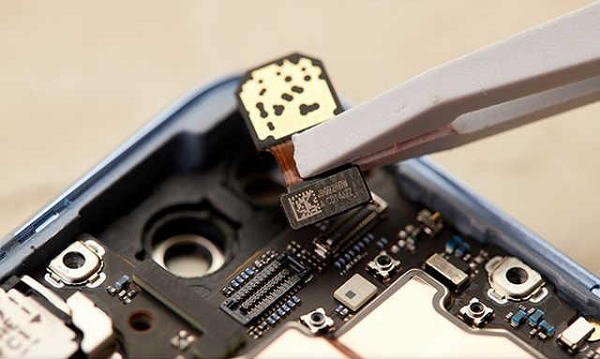

  接来切断主副板之间电源连接线

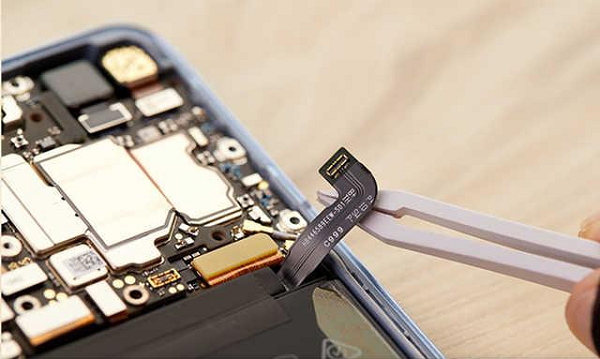

  值得一提是,V30 PRO此次采用底部主副板连线使得电池拆卸更为方便,并且能有效保护排线。我们依次取下主副板三条链接排线

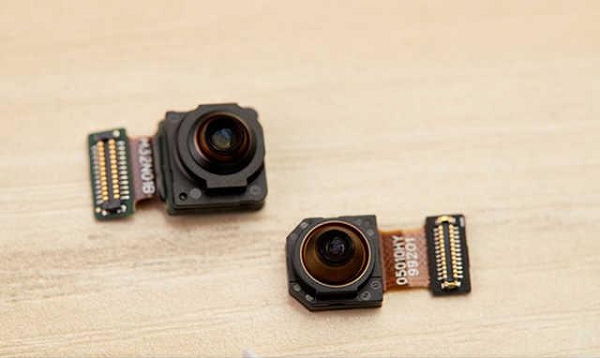

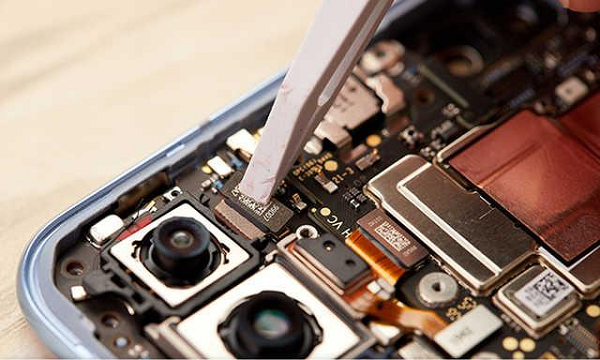

  下面对前置摄像头区域进行拆解V30PRO前置采用两颗独立摄像头模组。


  V30 PRO前置3200万超清主摄+800超广角镜头支持AI HDR+、自动补光以及前置人像虚化。


  后置方面,V30 PRO后置4000万超感光镜头+1200万电影镜头+800万长焦镜头。


  全新RYYB滤镜阵列设计搭配f/1.6大光圈,融入更多光线,ISO高 达409600。

5G手机荣耀V30 PRO拆解图文教程

  荣耀V30 PRO后置相机参数

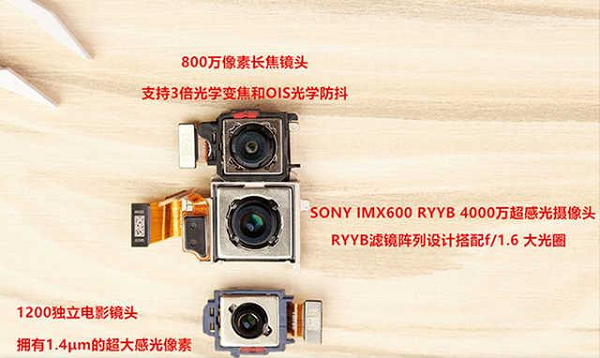

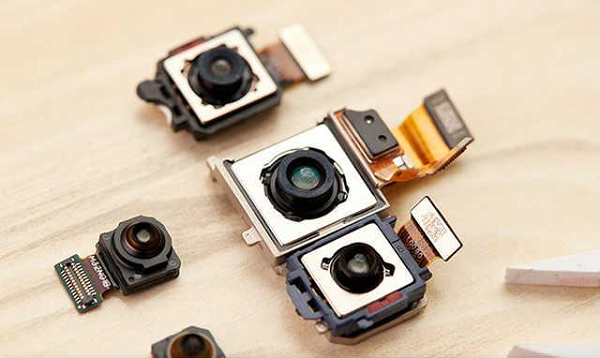

  荣耀V30 PRO摄像头全家福

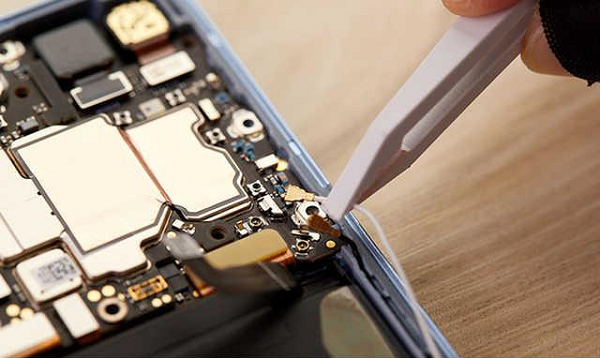

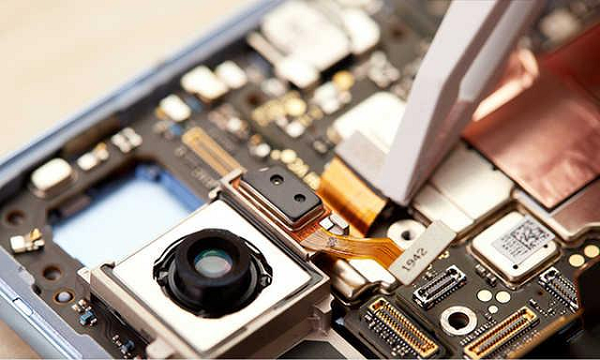

  用撬棒提起主板部分

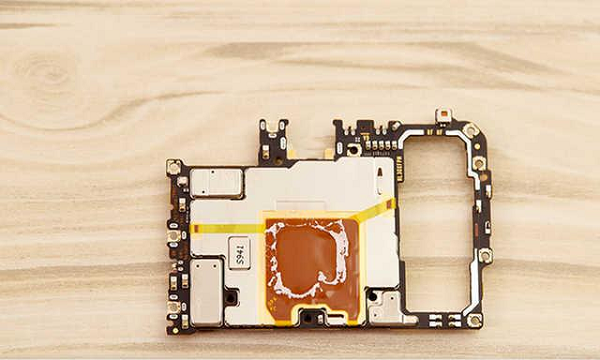

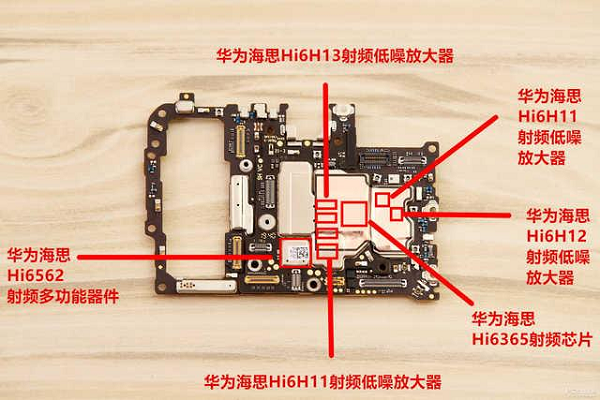

  V30 PRO主板背部特写

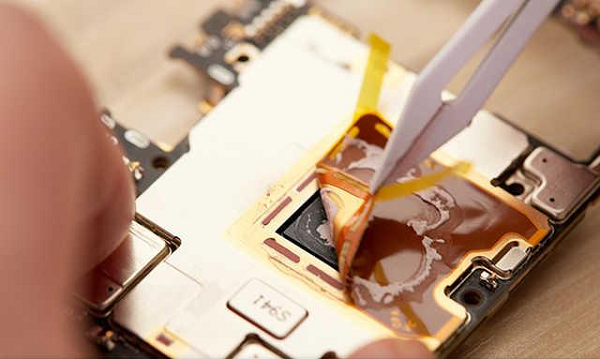

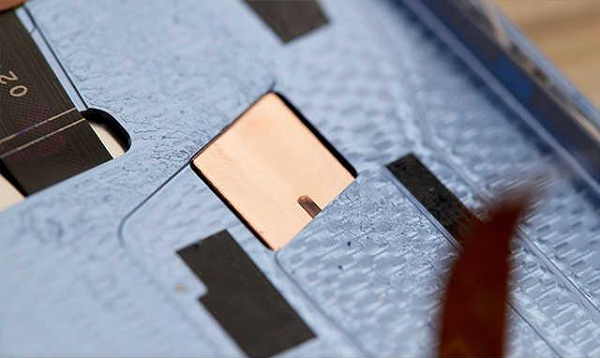

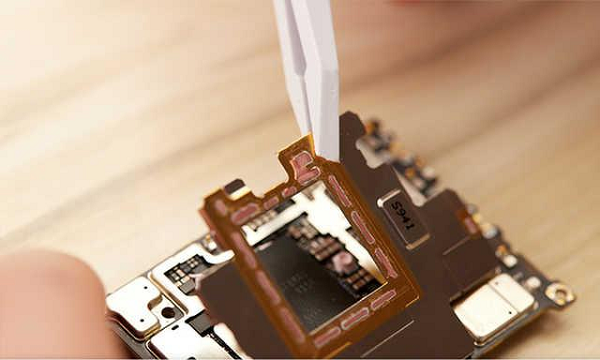

  接下铜箔,可以看到SOC区域大面积硅脂覆盖,擦去散热硅脂。

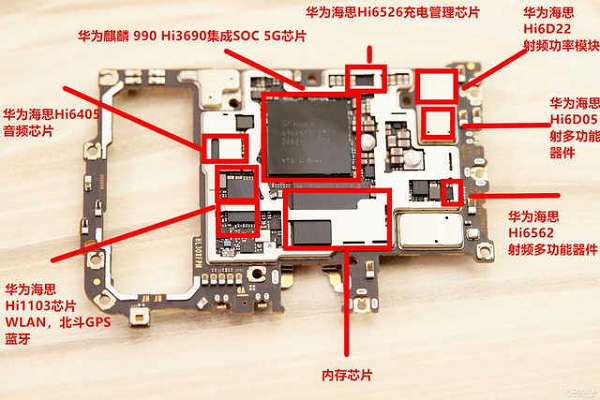

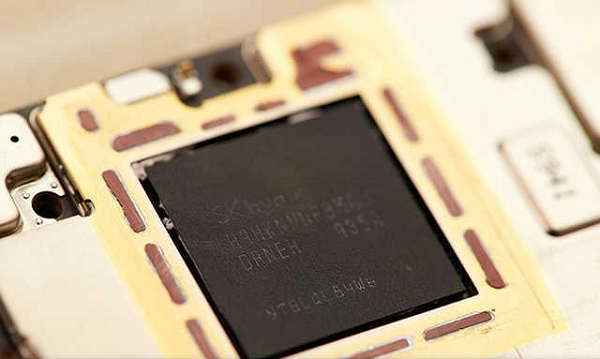

  华为麒麟990 Hi3690集成SOC 5G芯片。


  取下主板保护盖板

5G手机荣耀V30 PRO拆解图文教程

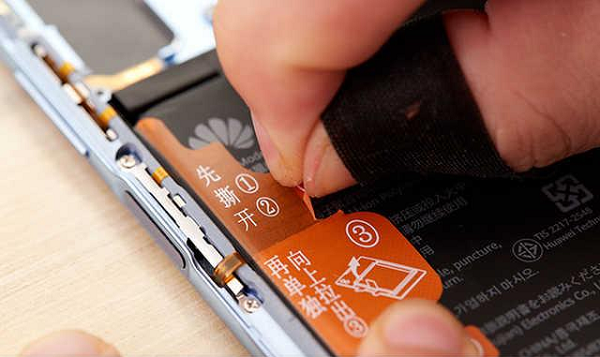

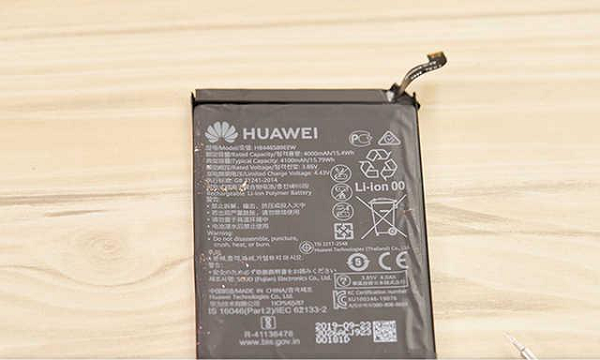

  电池拆解,V30 PRO贴心配备了电池快拆提手。


  V30 PRO配备了4100mAh大容量锂电池最高支持40W快充。

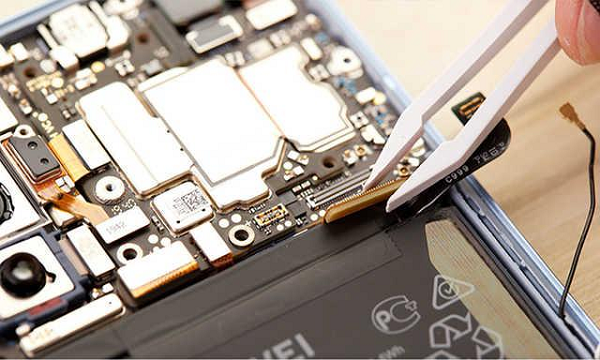

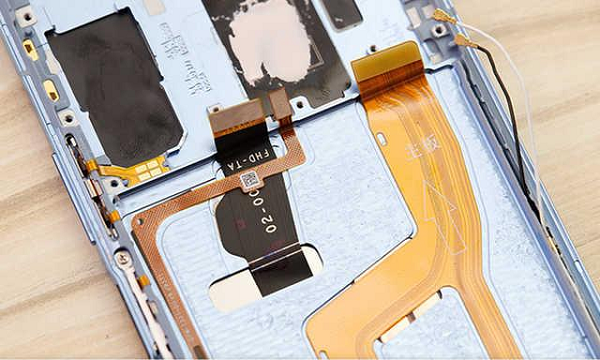

  V30PRO主副板连接线,指纹电源键模块特写。


  最后,我们对V30 PRO副板进行拆解

5G手机荣耀V30 PRO拆解图文教程

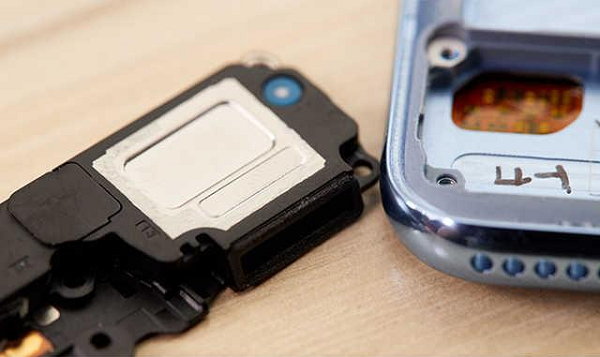

  副板扬声器特写

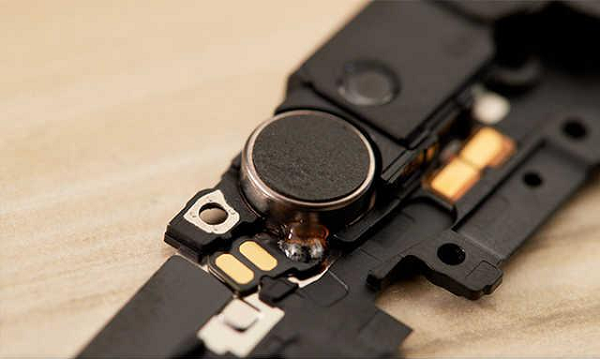

  副板震动马达特写


  荣耀V30 PRO机身60%区域覆盖铜管以保证散热。

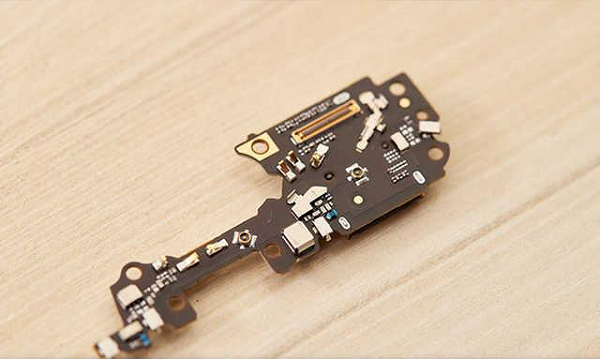

  副板特写

5G手机荣耀V30 PRO拆解图文教程

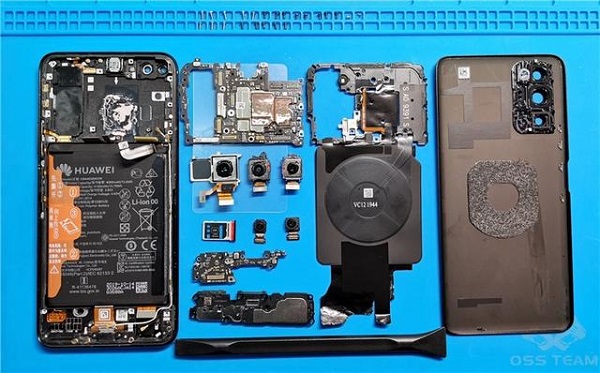

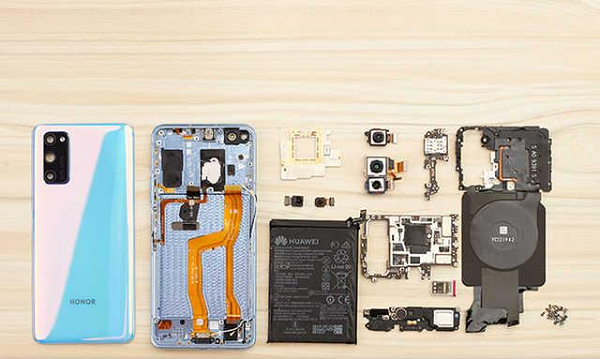

  荣耀V30 PRO拆解全家福!

5G手机荣耀V30 PRO拆解图文教程
