华为nova 4拆解图文教程

更新时间:2019-01-16 浏览量:8270

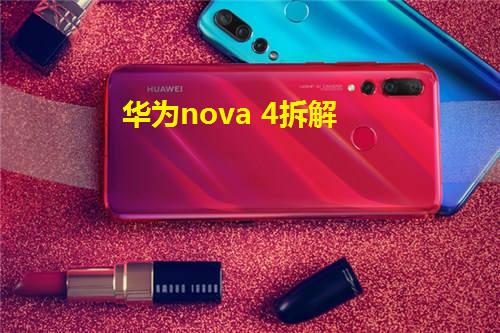

  华为nova 4是目前市面上仅有的三款采用“挖孔屏”设计的机型之一,在正面消灭刘海,将屏占比提升到新高度,那么,这款机器的性能究竟如何呢?接下来我们通过对华为nova 4拆解来一探究竟吧。

华为nova 4拆解

华为nova 4拆解过程/方法:

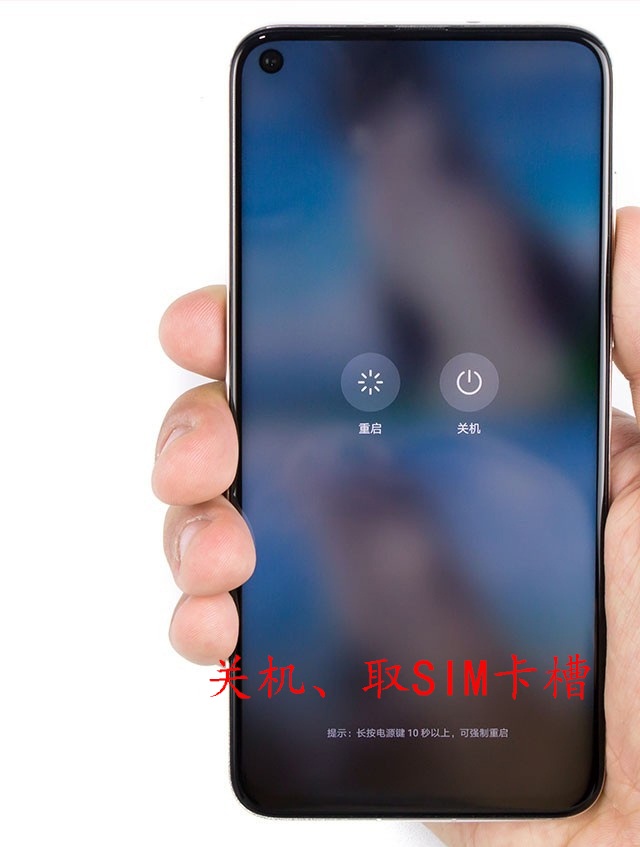

  首先关机、取出SIM卡槽。

华为nova 4拆解

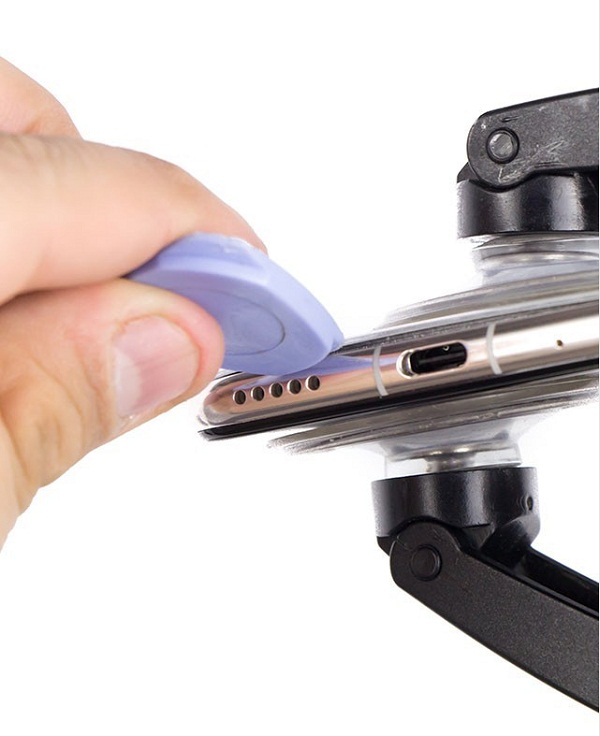

  由于是玻璃背壳,我们尝试用热风枪分类背壳与机身。加热5分钟后,背壳与机身之间可以轻松用吸盘吸开一条缝,上撬片将胶割开。注:为了兼顾曲面玻璃的物理性质,侧面的胶我们用割胶刀割开。

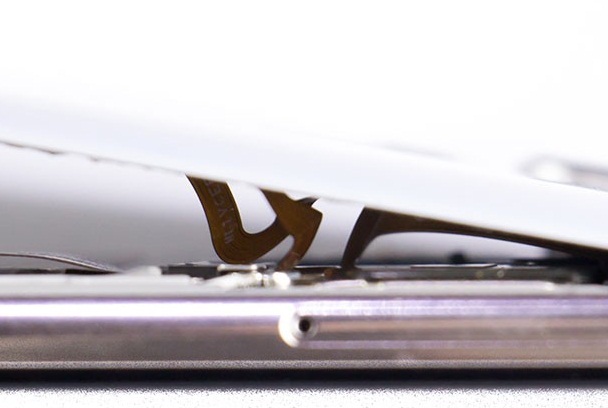

  由于采用了后置电容式指纹识别,割胶刀还没有塑料撬片的阻滞结构,因此为了不伤排线,下手还需谨慎。


  断开指纹识别排线即可。

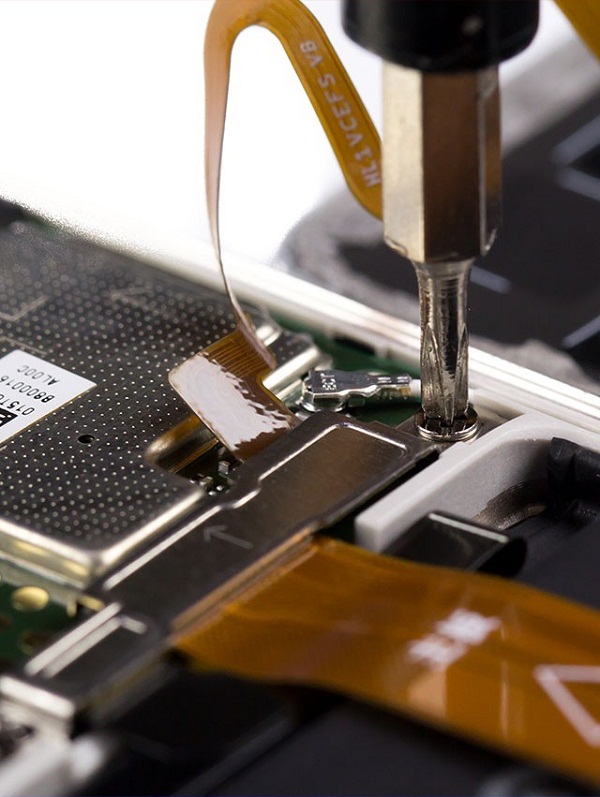

  先取下排线金属盖板上的螺丝。


  取下金属盖板并断开排线,进而分离机身和背壳。

华为nova 4拆解

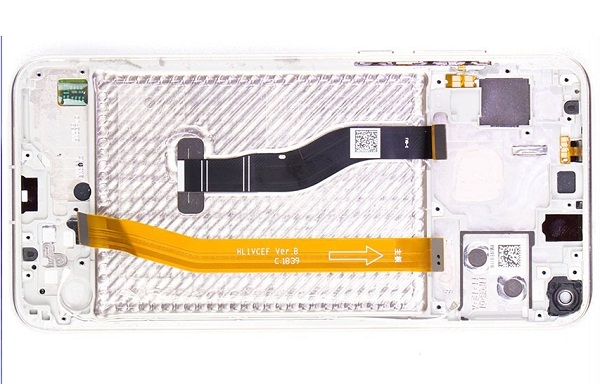

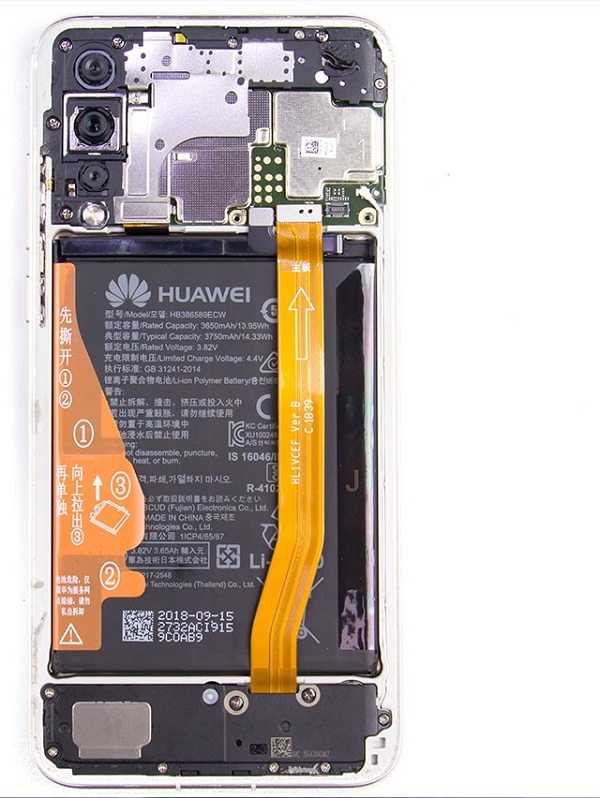

  机身为传统的三分段式结构。

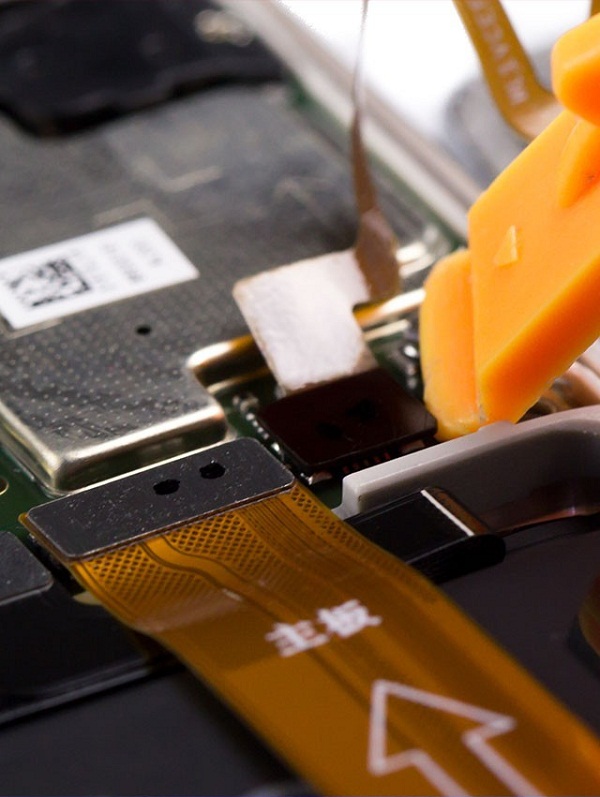

  接着断开电源排线和主板与副板之间的排线。

华为nova 4拆解

  去掉主板固定盖板上的螺丝,然后撬开固定盖板,将之取下后,断开主板与平民之间的排线。

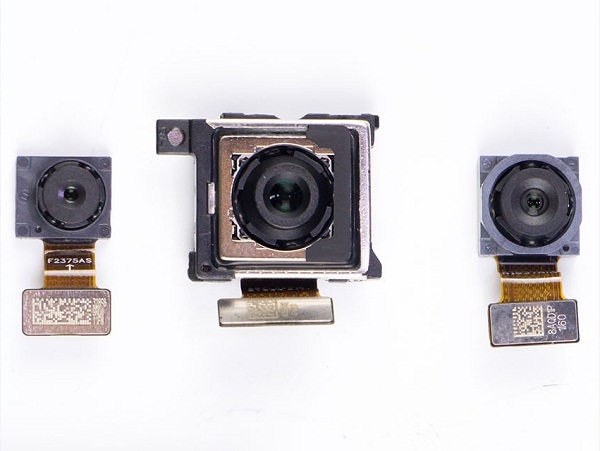

  断开主板与副板之间的同轴线,接着又断开前置摄像头和后置三摄与主板之间的排线,将之取下。


  主板在拆解的时候由于用力过猛,光线传感器断了,好在还能开机。



华为nova 4拆解

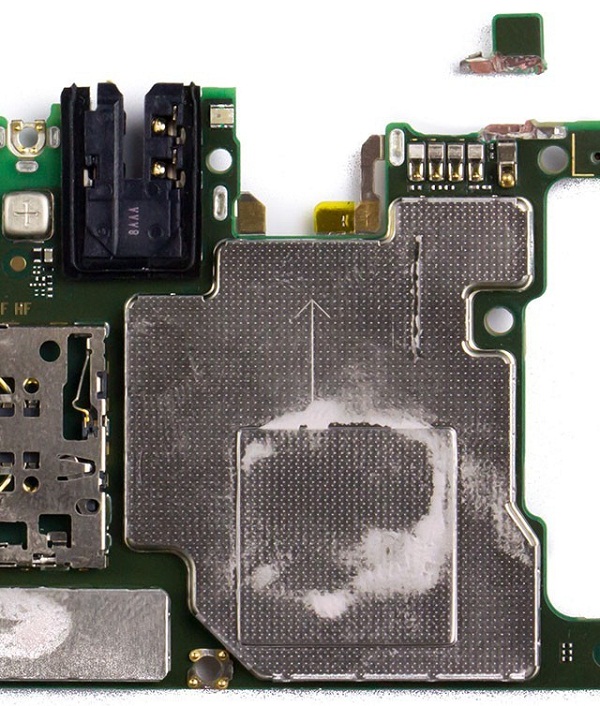

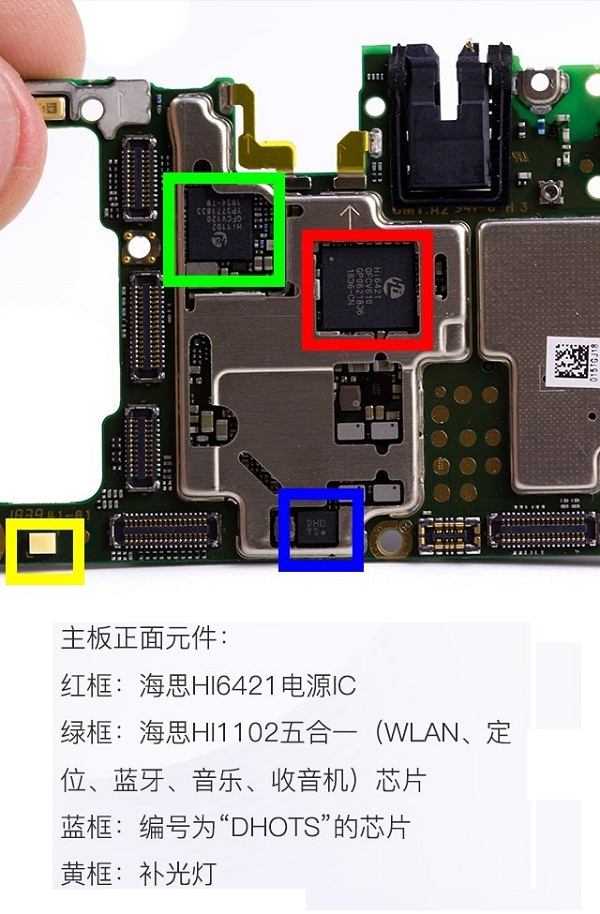

  随后,去掉主板正反面的屏蔽罩,可以看到主板内部。

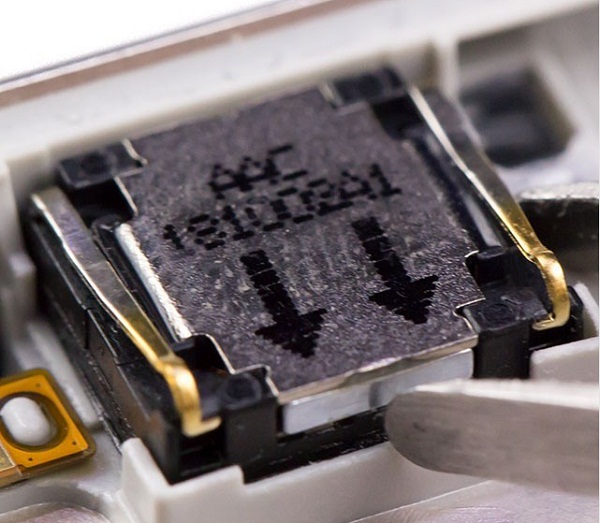

  听筒则是AAC打造的。

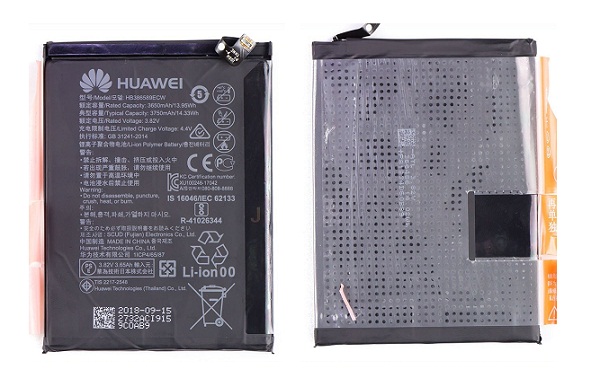

  接下来我们拆解电池部分,华为nova 4电池由ATL生产,厚度约为3.57mm,额定电量为3650mAh,典型容量为3750,额定电压3.82V,充电限制电压4.4V。


  随后我们去掉副板上的螺丝,取下扬声器,扬声器也是由AAC打造的,接着取下震动器,其厚度约为3.26mm。

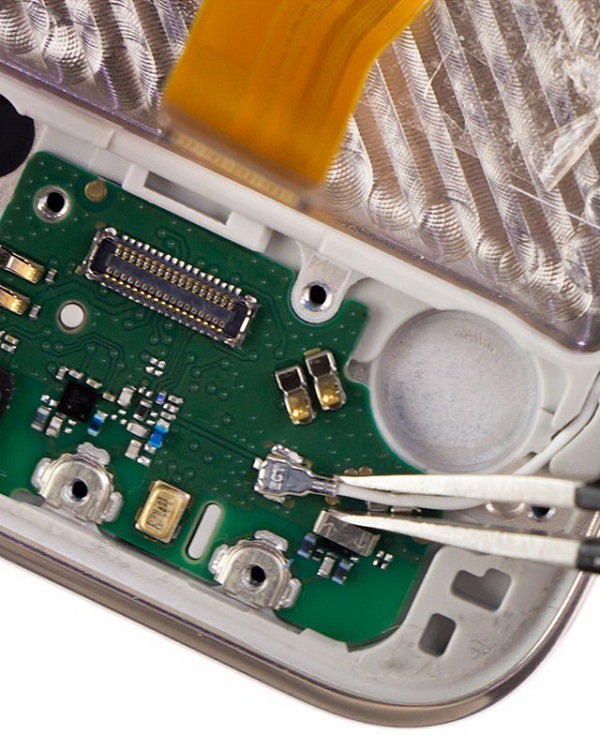

  最后,我们断开主板与副板的排线与同轴线,取下副板。

华为nova 4拆解

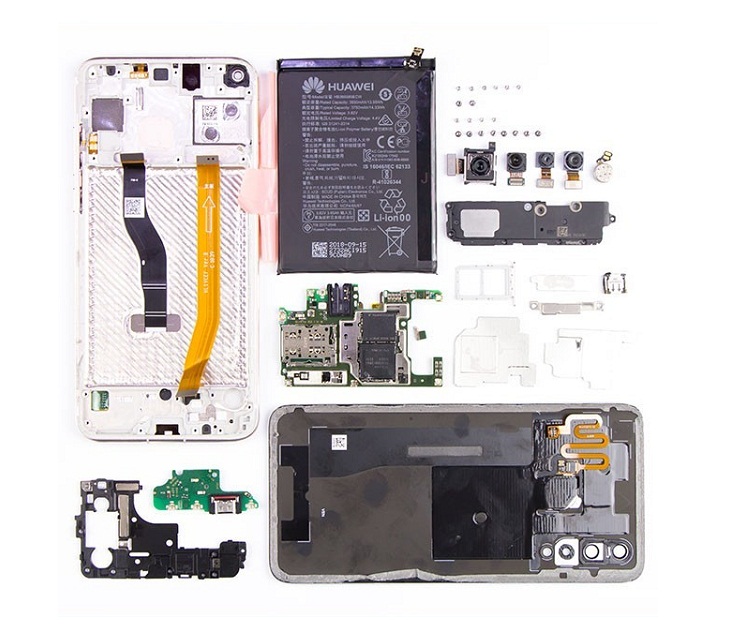

  至此,华为nova 4拆解完毕了,全机共有2种共20颗螺丝,拆解难度并不大。附上全家福!

华为nova 4拆解
