红米Note7拆解图文教程

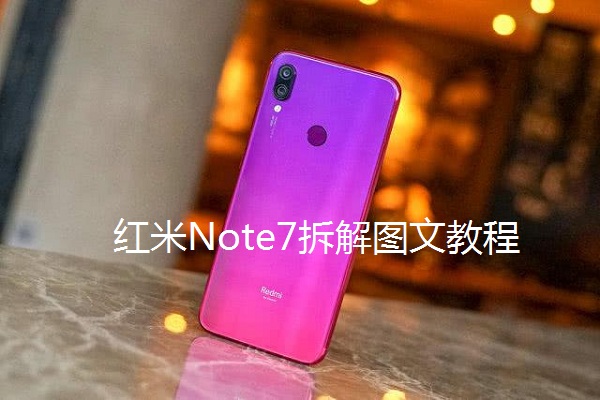

  红米Note7采用6.3英寸水滴全面屏设计,双面2.5D玻璃,采用4800万超高像素旗舰相机,搭载主频2.2GHz“满血版”骁龙660处理器,并提供18个月质保服务,为了了解红米Note7内部结构,我们一起来看看红米Note7拆解吧!

红米Note7拆解
红米Note7拆解方法/过程:

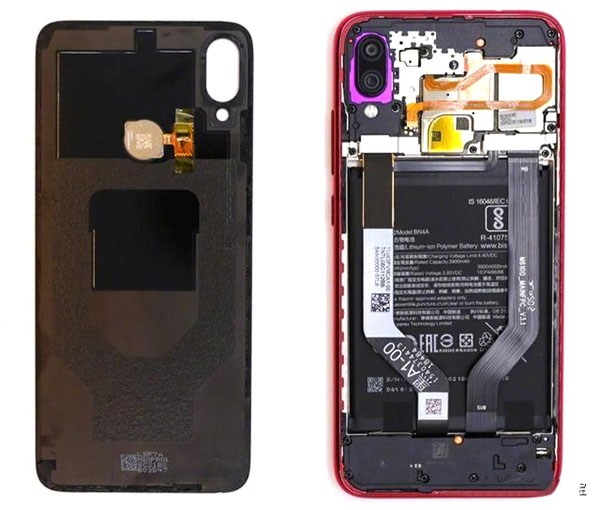

  首先关机、取出SIM卡,使用专业的加热设备可直接将后盖与主机部分进行分离。

红米Note7拆解

  底部的Typec接口、侧边按键内部和3.5mm耳机孔内也加入了防尘防泼溅泡棉,能防护一定程度上的生活进水,但这不意味着Note7支持下水操作。

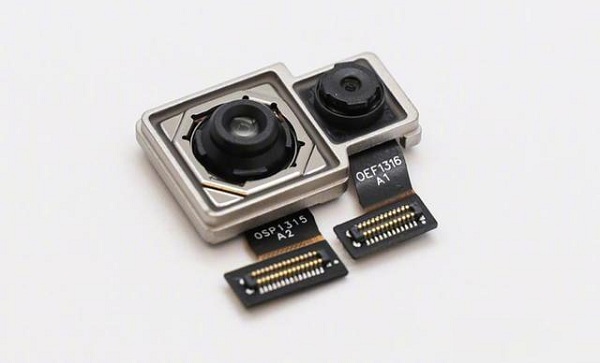

  后置4800万像素主镜头是Note7主打的卖点,这颗CMOS来自于三星的GM1,看起来体积有点大,传感器尺寸为1/2,500万像素副摄为三星S5K5E8。

红米Note7拆解

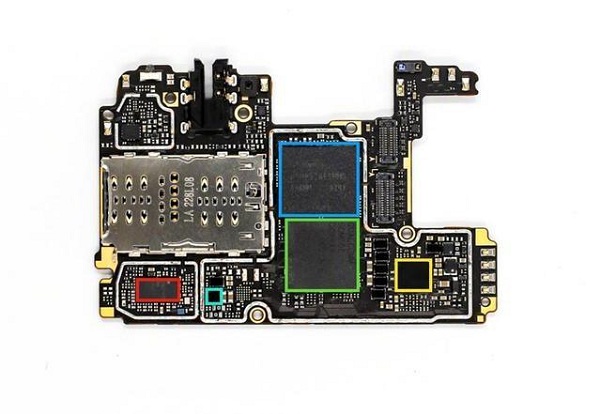

  主板采用一体式设计。其中红色部分为 Qorvo QM56020射频芯片;蓝色部分为海力士的6GB+64GB RAM/ROM组合;绿色部分便是我们最熟知的SOC了,骁龙660AIE;黄色部分为高通 PM660L电源管理芯片;红色右边较小的青色部分为Maxim 98937 SmartPA芯片。

红米Note7拆解

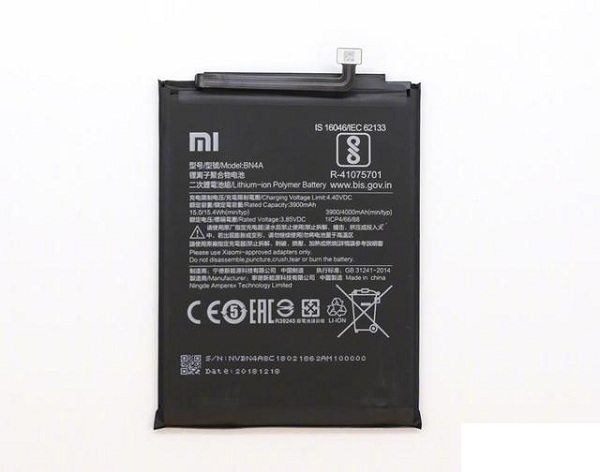

  4000mAh电池容量支持QC4.0快充协议,随机附赠10W快充头,加10元可更换为18W快充头享受最快的充电速度。事实上骁龙660处理器配大电池也是应该的,因为骁龙660功耗表现非常一般,像同为660芯片的vivo X21在续航上的表现便一直被人所诟病。

红米Note7拆解

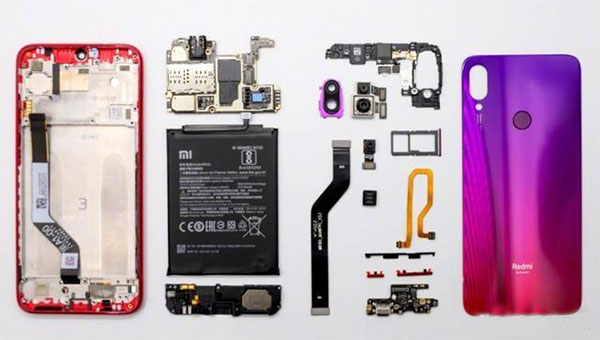

  红米Note7拆解到此结束了,附上全家福。
