三星Galaxy S20 Ultra手机拆解图文教程

更新时间:2020-03-11

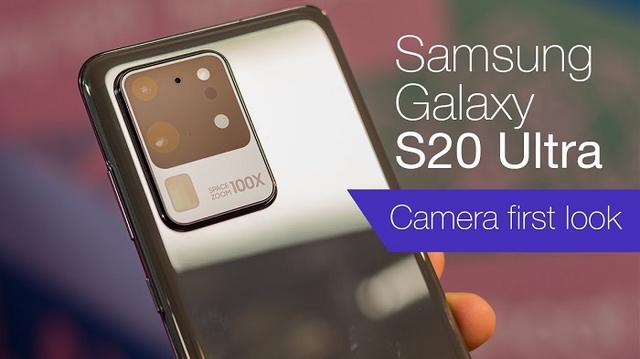

  2月11日三星推出本年度最新Galaxy手机,Galaxy S20 Ultra作为旗舰中的旗舰手机,正面和背面同时使用了康宁第六代大猩猩玻璃,全新的相机系统,主打1.08亿像素的拍照能力,独享108MP、16GB RAM配置,下面我们通过三星Galaxy S20 Ultra手机拆解,看看它的内部结构如何,以方便大家日后维修。

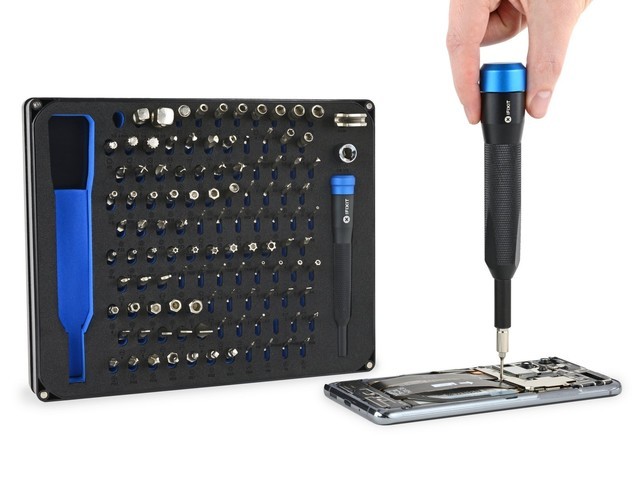

三星Galaxy S20 Ultra手机拆解 图1

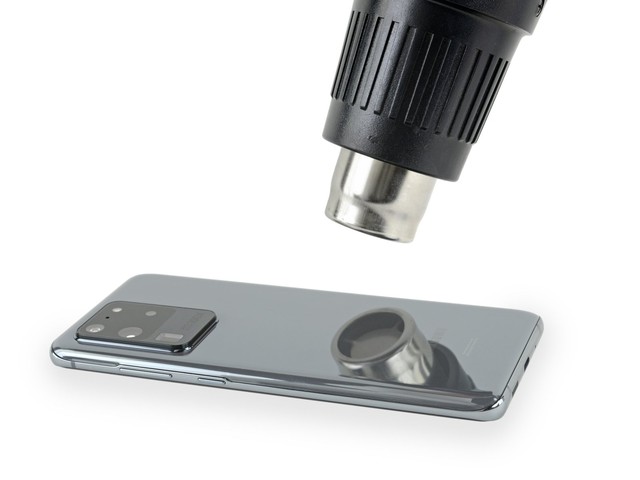

  开始拆机,先用热风枪吹机身背面。

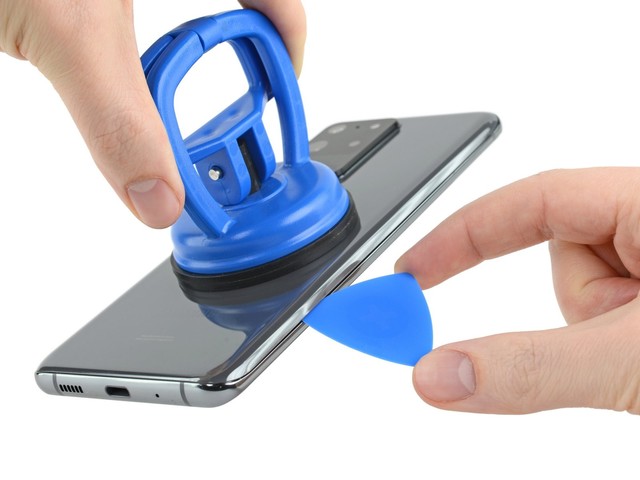

  待胶熔化后,用拆机三角片插入机身缝隙中,然后向两边轻轻推动。

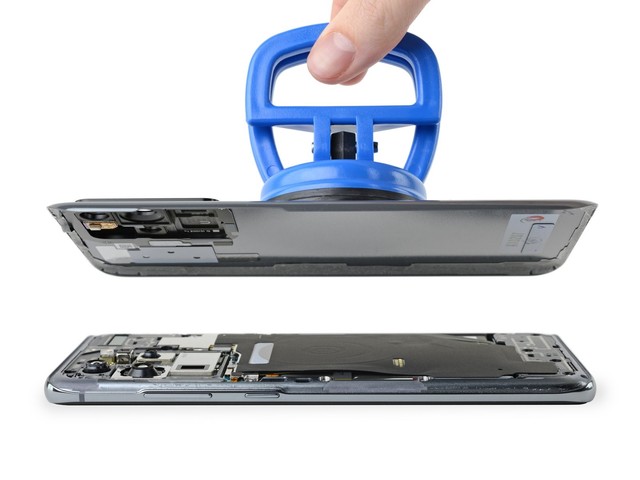

  背壳被完整拿下。

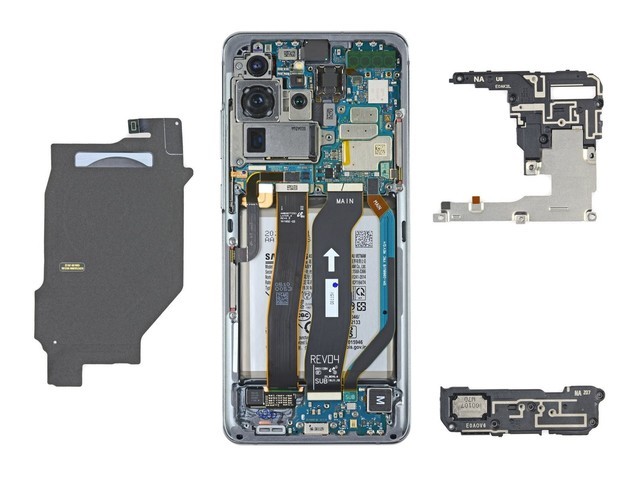

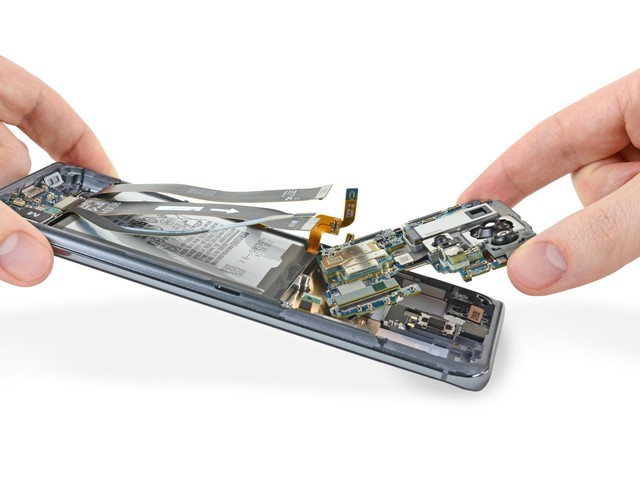

  拿掉无线充电线圈、天线和扬声器后可以清楚的看到手机内部的结构。

三星Galaxy S20 Ultra手机拆解内部结构

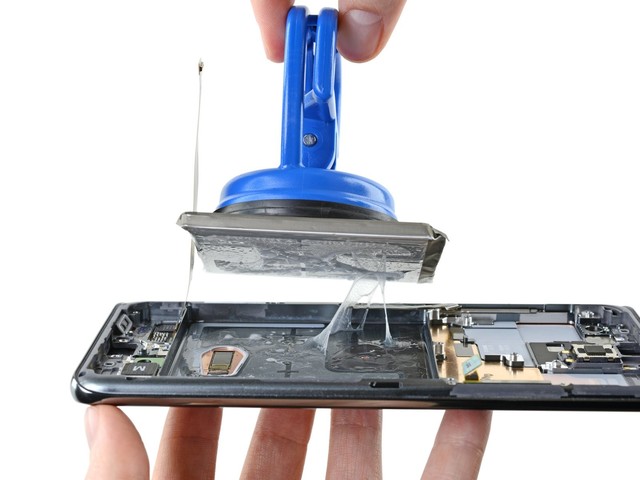

  在拆电池时费了不少功夫,粘胶的粘合力很强大,用尽各种办法最后终于把电池拿下。

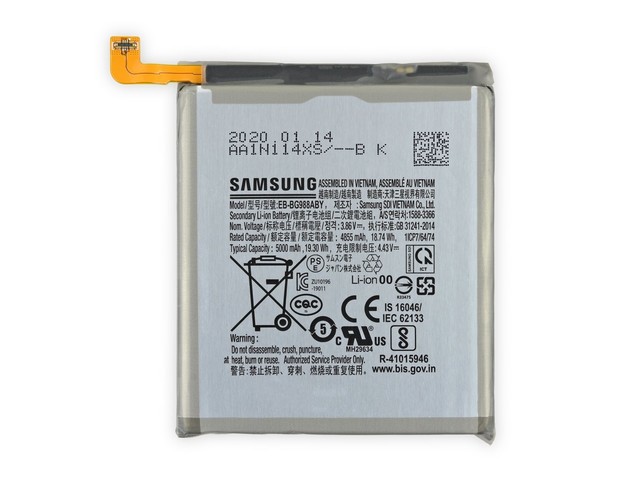

  三星S20 Ultra这款超大电池在3.86 V电压下拥有5000 mAh的电量,总功率为19.30 Wh。
三星Galaxy S20 Ultra手机拆解电池

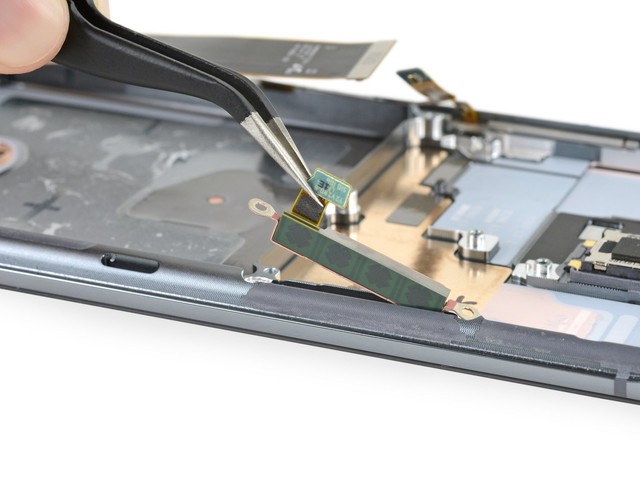

  沿着铜制散热片旁边的边缘塞满了毫米波天线。

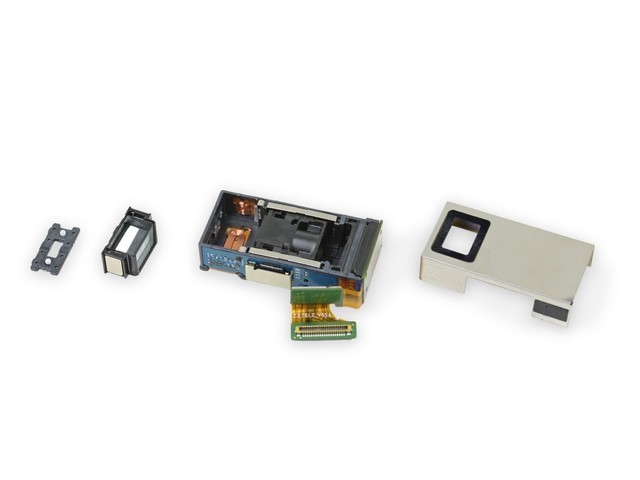

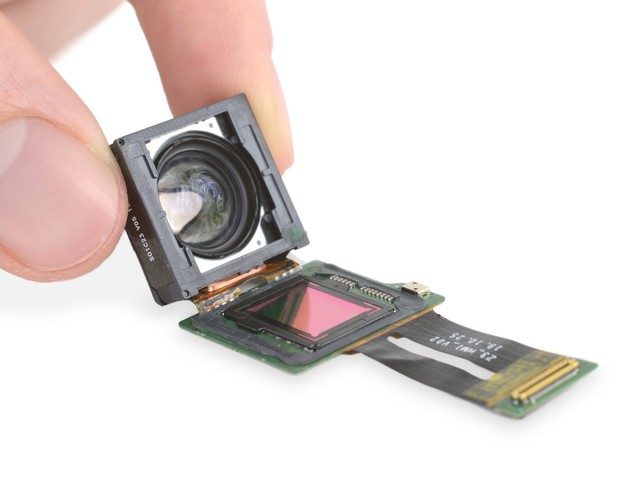

  三星S20 Ultra的1亿800万像素镜头模块被塞进一个9.5毫米x 7.3毫米的矩形盒子里。

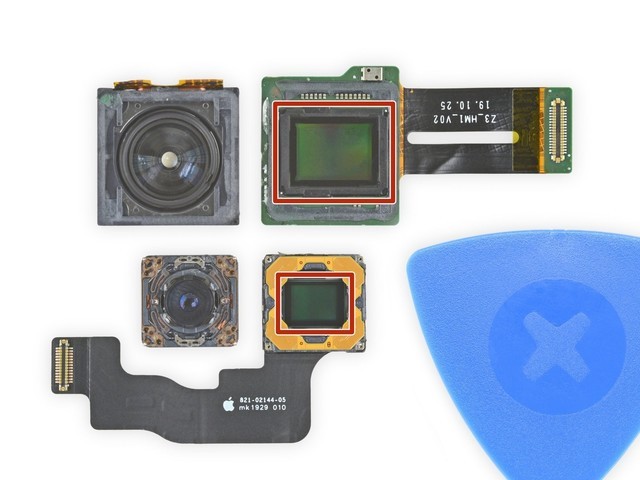

  三星S20 Ultra的108MP镜头模块的传感器体积比苹果11 Pro MAX足足大了一倍多。

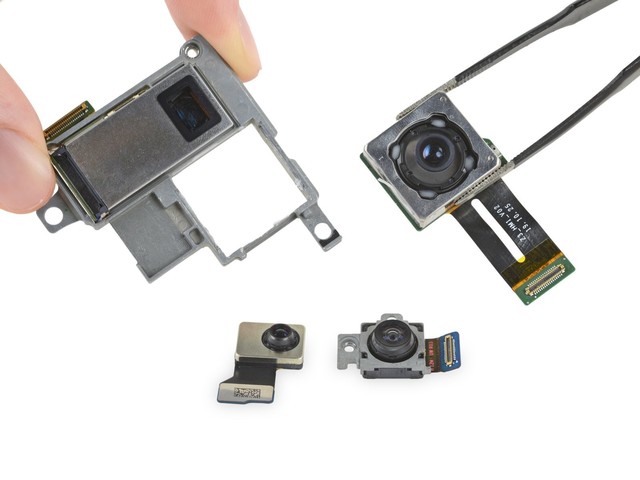

三星Galaxy S20 Ultra手机拆解镜头模块

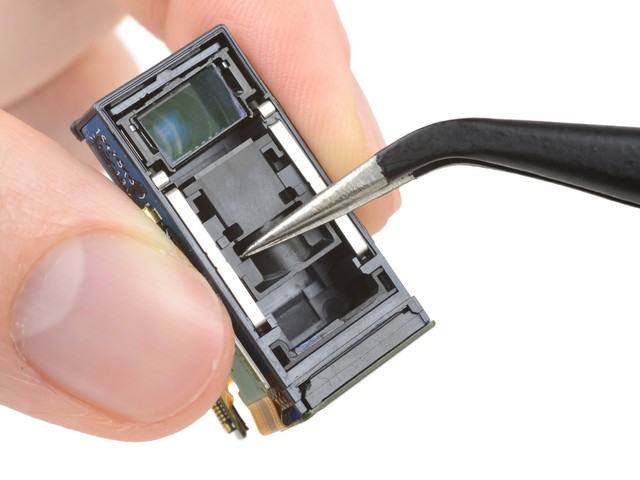

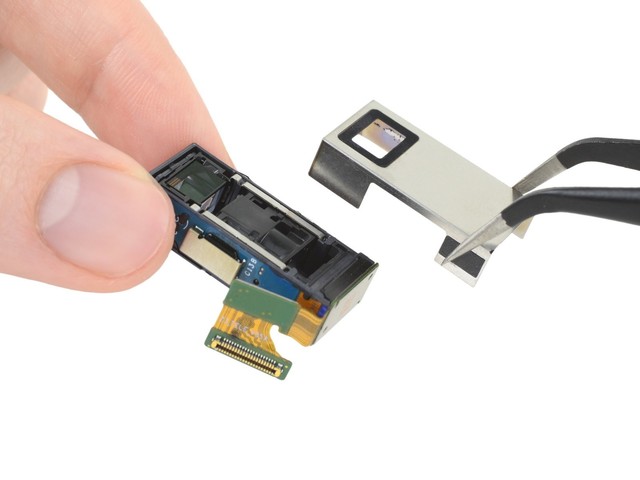

  让三星为之骄傲的镜头模块。三星表示,拍摄图像并不是直接投射聚焦在传感器上,而是使用棱镜以90度角向侧面反射光线,在穿过具有光学图像稳定器的棱镜后,图像通过装有远摄镜头的滑动镜筒成像,最后到达安装在通道末端的传感器上。


  镜头本身自带4光变,通过传感器裁剪与像素合并后,最终可达到100倍混合变焦。

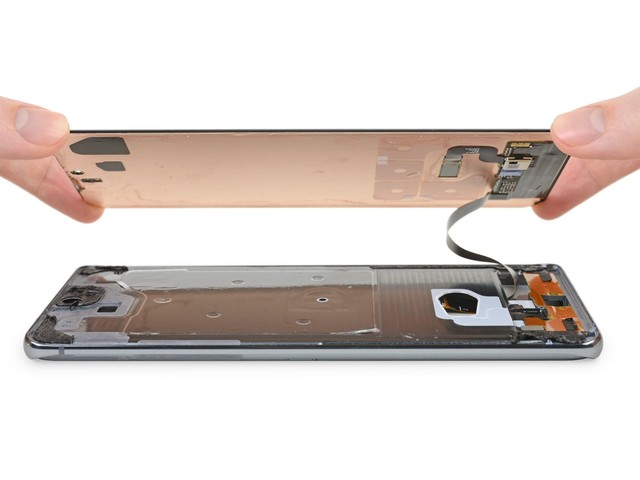

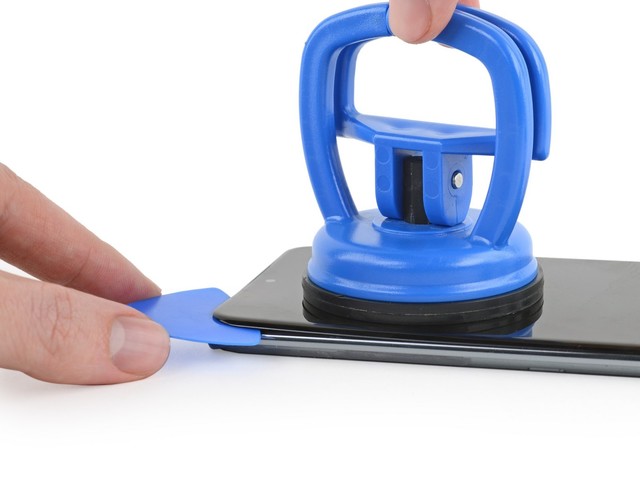

  用吸盘和三角形拆机片拆解120Hz刷新率的屏幕。

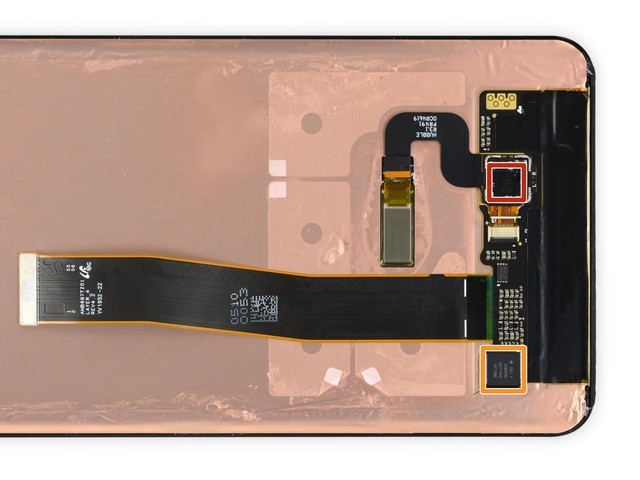

  超声波指纹传感器。

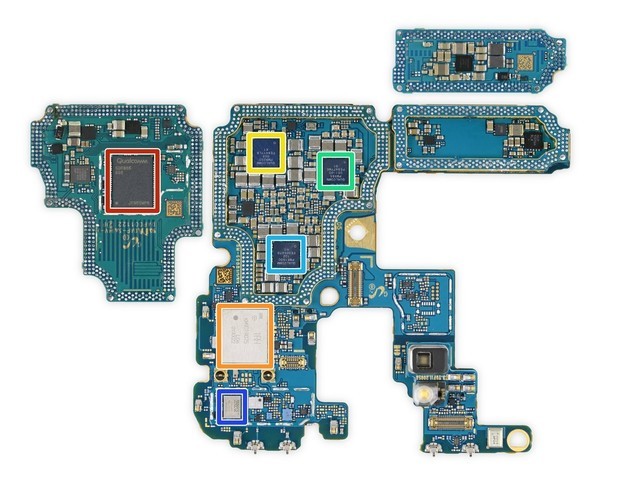

  主板背面:

红色为高通SDR865射频收发器
橙色为Wi-Fi和蓝牙模块
黄色为高通PM8250电源管理IC
绿色为高通PMX55电源管理IC
浅蓝色为高通PM8150C电源管理IC
蓝色为高通QDM4870前端模块
三星Galaxy S20 Ultra手机拆解 主板背面

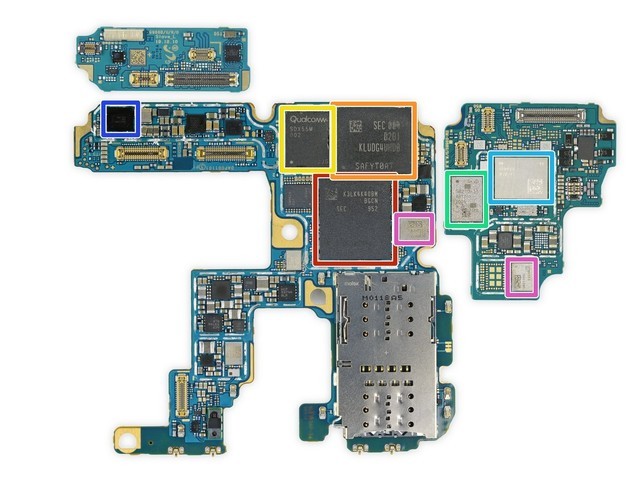

  主板正面:

红框为三星12 GB LPDDR5 RAM,在其下方为高通865处理器
橙框为三星128 GB UFS 3.0闪存
黄框为高通X55M 5G芯片
蓝框为美信MAX77705C电源管理IC
浅蓝为Qorvo QM78092前端模块
绿色为Skyworks SKY58210-11射频前端模块
2个粉色为高通QPM5677和QPM6585 5G功率放大模块
三星Galaxy S20 Ultra手机拆解 主板正面

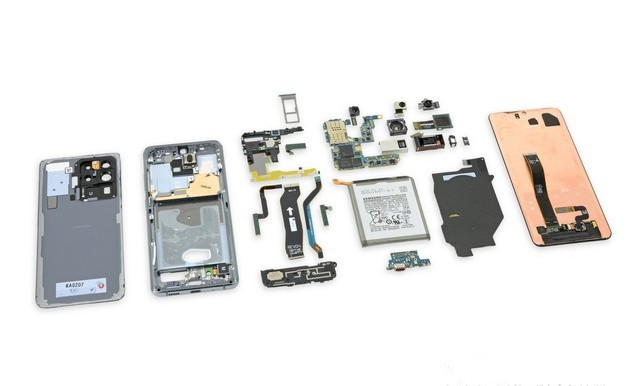

  三星Galaxy S20 Ultra手机拆解到此结束,附三星Galaxy S20 Ultra手机拆解全家福!
三星Galaxy S20 Ultra手机拆解全家福
