vivo iQOO拆解图文教程


  vivo iQOO采用骁龙855处理器,配备4000毫安时大电池,超级闪充,6GB+128GB版本仅需2998元,今天就来对vivo iQOO拆解,看看到底vivo的全新子品牌iQOO手机有没有“砸”vivo的招牌。


vivo iQOO拆解


  vivo iQOO拆解所需工具:螺丝刀、镊子、撬棒、卡针、吸盘、吹风机都必不可少。

vivo iQOO拆解

拆机第一步:剥离后盖

  拆机的第一步从底部的两颗螺丝下手。iQOO手机是要剥离后盖。(千万要记得拆机前提前关机哦!)

vivo iQOO拆解

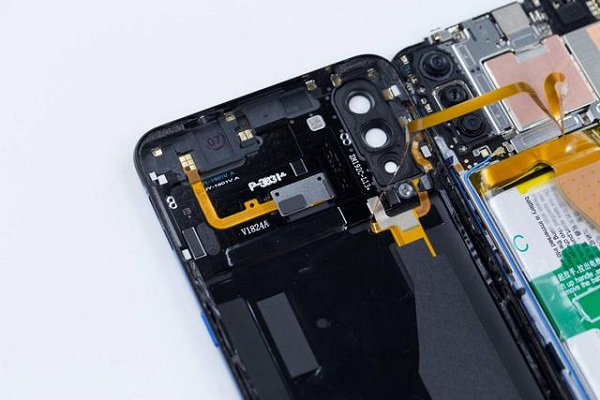

  然后取出卡针,再用撬棒剥离后盖,最终分离后盖!这步动作要领就是胆大心细!千万不要使用金属撬棒或者用镊子充当!


  尤其是打开后盖时,千万不要用蛮力,因为后盖上还有排线。

vivo iQOO拆解

  卸下两颗螺丝之后,可以把排线的保护挡板取出。


  接着移除主板上的接线口,就可以完成第一步剥离后盖。


  iQOO整体的做工非常规整,也是典型的三段式设计。


  手机后盖上还有个NFC模块,NICE!

vivo iQOO拆解

拆机第二歩:拆下主板

  拆主板的首先要从排线下手,要移除的东西还比较多,比如显示屏、尾插、电池排线!


  第一个需要移除的就是电池排线!还各种射频线也要小心移除,不然影响信号。


  然后就要拆除螺丝,最好记住螺丝的摆放位置,这样回装的时候也不会因为螺丝的长短而造成接触不良。

vivo iQOO拆解

  随后就可以取下金属支架,拆除前后置摄像头、最后取下主板。对于摄像头和主板要小心、小心、再小心,尤其不是拆除排线的时候不要用蛮力,用巧力剥离即可!


  iQOO采用后置三摄,分别为一个1200 万像素广角主摄、1300万超广角副摄像以及一个200万虚化副摄像头构成,其中主摄采用了索尼 IMX363 传感器,单个像素面积达到1.4μm。要知道这款IMX363 CMOS依然是目前最成熟、稳定的传感器,业内小米MIX3、vivo NEX等旗舰都采用这款传感器,均表现不错,并且这款主摄和广角副摄如今经过vivo长时间调教,在iQOO这一代拍照表现非常不错。


  前置摄像头采用1200万像素,支持双核对焦技术!在vivo的美颜技术加持下,iQOO的自拍表现也不会令人失望。


  iQOO主板特写。


vivo iQOO拆解

拆机第三歩:拆下尾插、电池

  拆完主板,下一个目标就是尾插、电池了。方法也非常简单,首先拆掉螺丝,剥离尾插的第一层。


  可以在尾插的第一层结构上有硕大的扬声器腔体以及个头不小的震动单元。

vivo iQOO拆解

  随后拆除一些排线后,就可以拆除电池!iQOO的电池没有和iPhone电池一样使用大量的双面胶设计,很轻松就可以拆卸下来。


  电池容量为4000毫安时(被排线挡住)。iQOO的这个电池很有意思,它有着两个端口,也就是说手机可以同时用这两个端口为电池充电,一个端口承载22W的充电功率,两个端口承载44W的充电功率。这也是为啥iQOO手机的充电功率可以达到恐怖的44W!


  随后就可以拆除剩下的尾插部分!在尾插下还隐藏了一个装置,看起来非常奇怪。到底这个装置是干啥的呢?


  揭开谜底!其是第六代屏幕指纹技术的传感器以及镜头模组!也就是在这个小小的东西的加持下,才可以实现如此迅速的解锁!要说原理,其实就是通过AMOLED的自发光属性照亮手指指纹纹理,然后高清摄像头捕捉,在超高速算法下完成比对,从而实现解锁!就目前屏幕指纹技术vivo敢说自己第二,相信没哪个手机厂商敢说第一!毕竟全屏幕指纹技术还在那“虎视眈眈”。

vivo iQOO拆解

拆机第四步:拆除屏幕

  要拆开屏幕,首先要对手机屏幕周边的胶水进行加热软化,这样拆起来会更容易一些,屏幕的损坏的几率也会相对降低。


  然后可以分离屏幕!可以看到iQOO是采用了AMOLED材质,屏幕非常薄!当然也只有这样才可以用上屏幕指纹技术。


  拆下的屏幕全貌,很多小伙伴表示为什么上方除了前置摄像头预留的孔,还有个镂空口?其实这个是利用光敏技术传感器,为光线感应器!


  拆掉屏幕,下方有一层厚厚的石墨导热贴,在石墨导热贴下方热导管。

vivo iQOO拆解

  到这里,vivo iQOO拆解就完成了,附上全家福。


vivo iQOO拆解
