小米9官方拆解图文教程——小米9拆解一探细节

更新时间:2019-03-18 浏览量:6684


  小米9采用6.39英寸屏,配置方面采用高通骁龙855处理器,6GB/128GB的内存,3300mAh电池容量,接下来我们通过对小米9拆解,清楚的看到小米9内部的做工,细节上处理的是否用心?

小米9拆解

小米9拆解过程/方法:

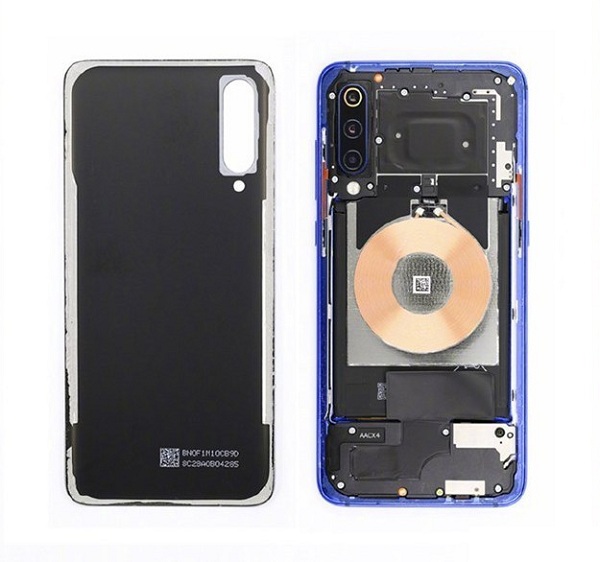

  打开后盖,规整的内部结构,大面积的石墨散热层,电池上方是采用了5层纳米晶和多股绕线技术的无线充电线圈。

小米9拆解

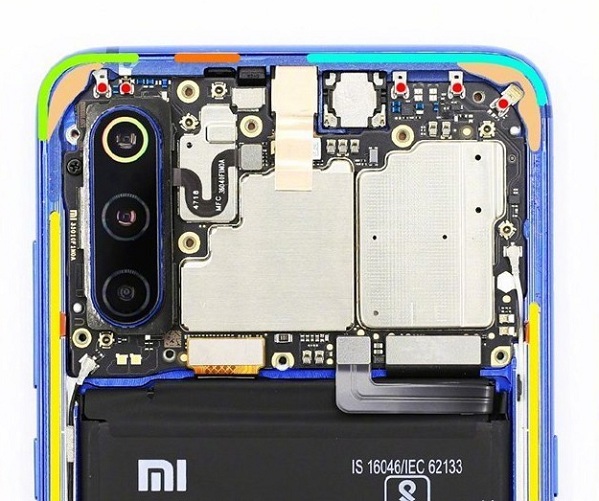

  红色:主板同金属边框通过数个金属触点连接 黄色:两侧按键孔背胶支架防尘防泼溅 粉丝:边框四角加厚加固设计,有效降低跌落破损率 绿色:GPS/Wi-Fi天线 橙色:GPS-L5天线 蓝色:分集天线/NFC。

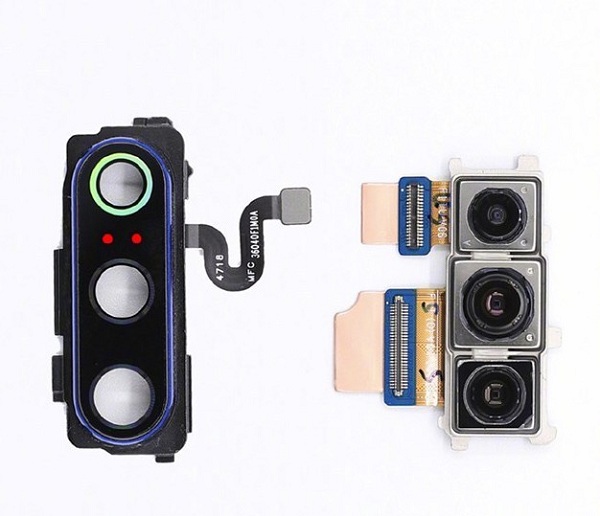

  后置三摄模组+蓝宝石玻璃镜头保护片 红色:激光对焦集成再镜头盖上。

小米9拆解

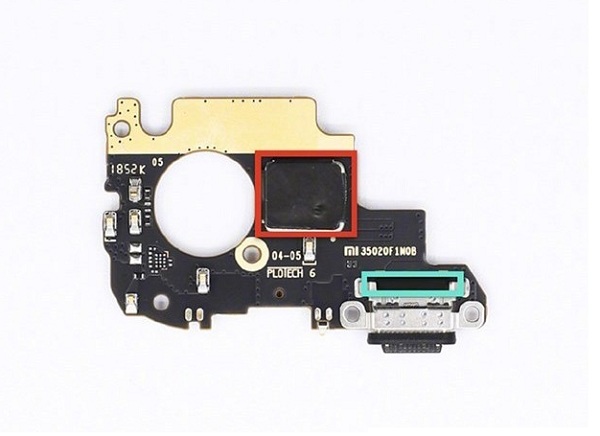

  蓝色:Type-C接口底部点胶设计,防尘防腐蚀 红色:智能音频功放芯片。

小米9拆解

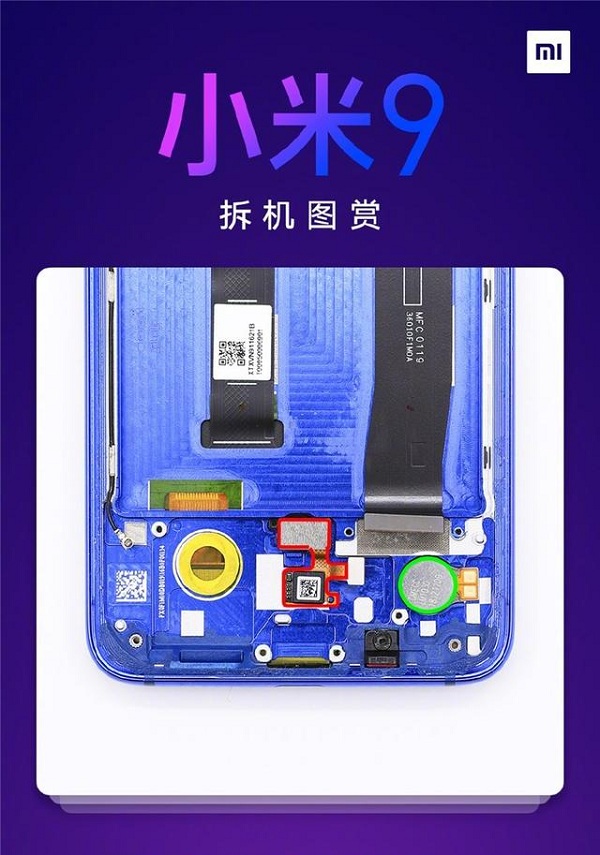

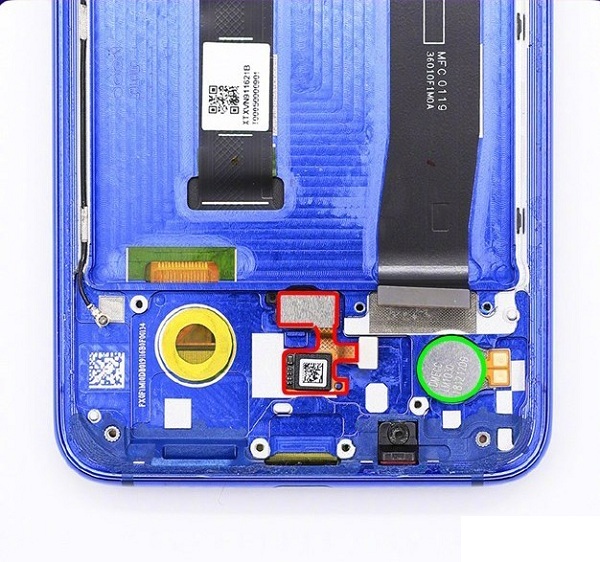

  红色:第五代屏幕指纹,解锁速度提升25%,有效提升强光下和低温等场景的解锁成功率 绿色:线性马达。

小米9拆解

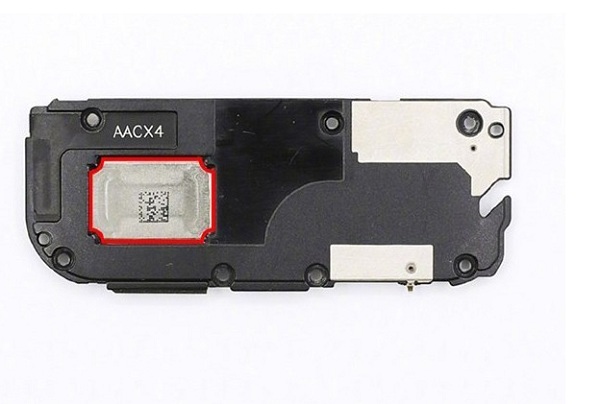

  超线性单元扬声器。

小米9拆解

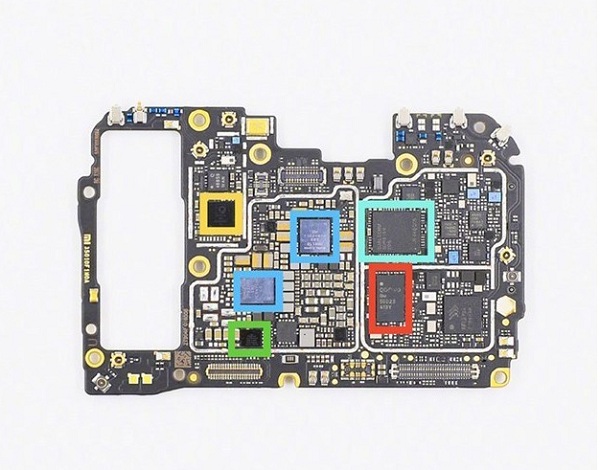

  绿色:电荷泵充电管理芯片 深蓝:电源管理芯片 红色:功率放大器 黄色:WLAN/蓝牙芯片 浅蓝:射频芯片。

小米9拆解

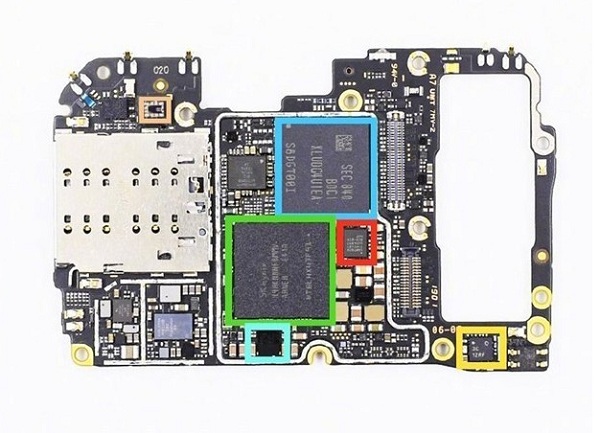

  绿色:骁龙855处理器与LPDDR4X内存堆叠 深蓝:UFS 2.1闪存 红色:近场通讯芯片 黄色:2.4G&5G Wi-Fi芯片 浅蓝:无线充电芯片 橙色:屏下光线传感器。

小米9拆解

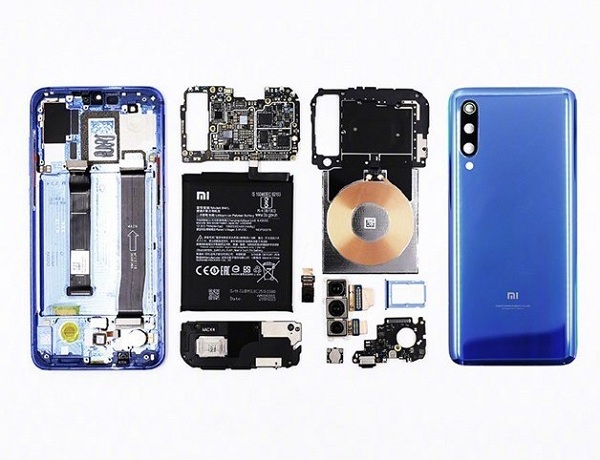

  小米9拆解全家福。


小米9拆解
