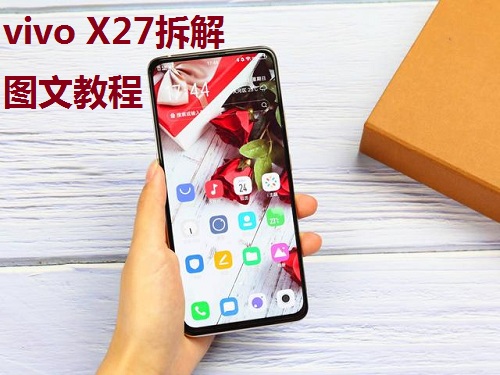

vivo X27拆解图文教程

更新时间:2019-03-27 浏览量:2155

  vivo X27采用6.39英寸OLED屏,高通骁龙710处理器,8GB/128GB内存,前置1600万象素+后置4800万主摄+1300万像素广角+500万像素副摄像头,电池4000mAh,支持22W快充,介绍了这么多,接下来我们通过对vivo X27拆解来看看他的内部做工究竟如何吧!


vivo X27拆解方法/过程:

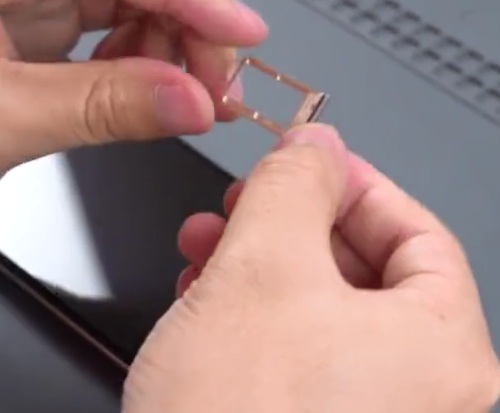

  首先,关机取出卡托。

vivo X27拆解

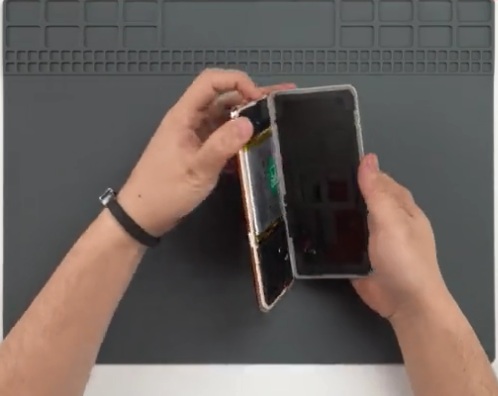

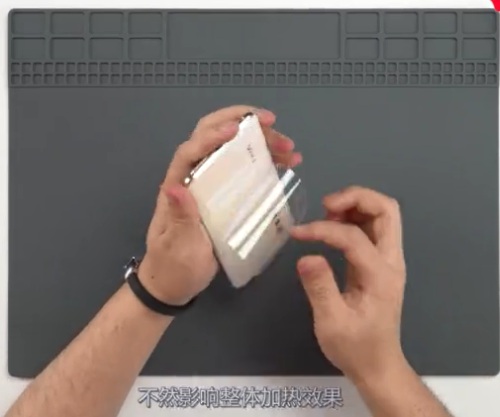

  拆开后盖,这里要注意一下vivo X27自带前后膜,加热前需要先撕掉否者会影响整体加热效果。


  80°加热3分钟,配合吸盘不难打开缝隙,插入撬片,沿四周划开即可分离后盖。

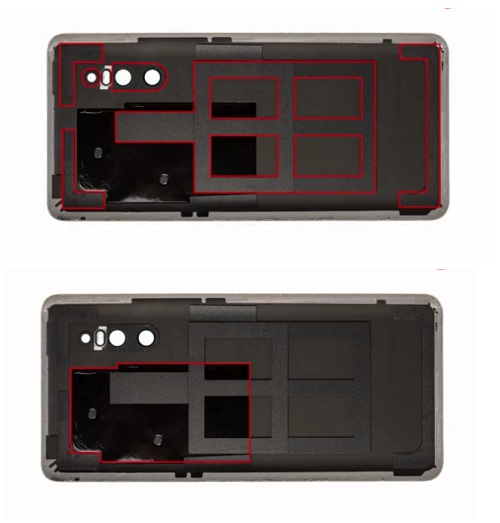

  后盖内侧基本被缓冲泡面覆盖,电池部位面积最大。后摄四周也有缓冲泡棉,下方还有一块石墨散热膜。

vivo X27拆解

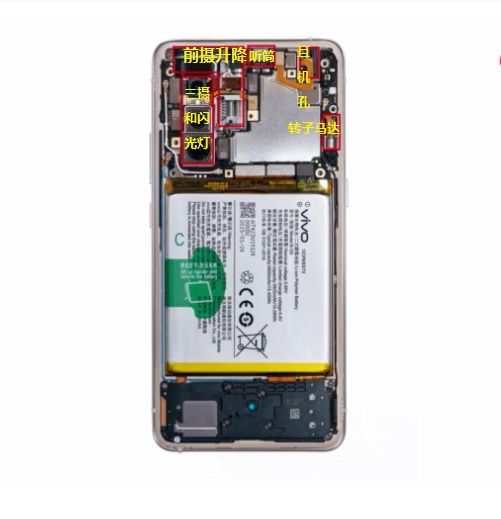

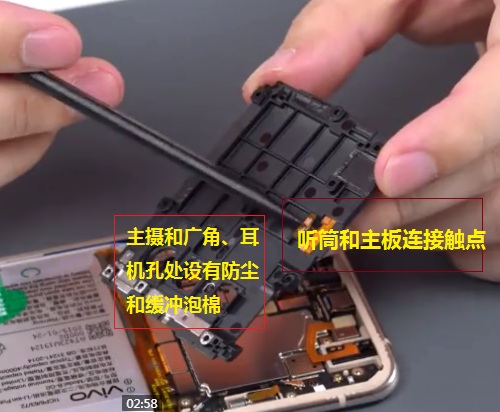

  拆卸主板,结构堆叠整体观感还是比较清爽规整的。卸下11颗规格为PH000的银色螺丝,取下盖板。为了把后摄做平,这盖板显然更厚实了。


  主板部分的硬件堆叠总结两个字,紧凑!

vivo X27拆解

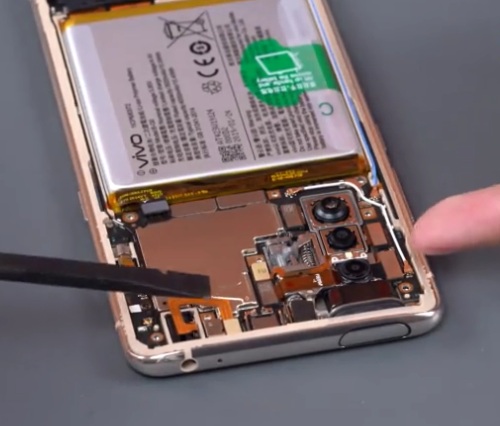

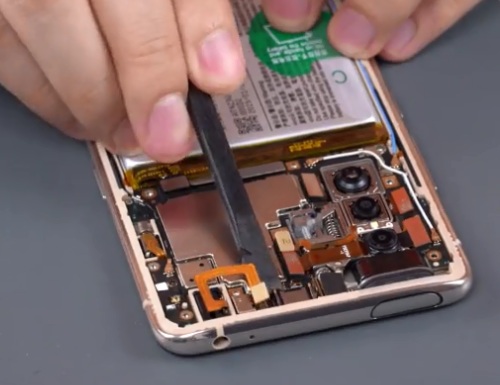

  接着挑开电池BTB进行断电,依次挑开屏幕延长线、主FPC、主摄、广角、前摄、长焦、闪光灯和耳机座的BTB。不由的惊叹一句这BTB咋这么多呢!

vivo X27拆解

  挑开两个RF接口,卸下一颗固定主板的黑色十字螺丝,从右下角取出主板,把主摄和广角的模组取下,再取出单独的长焦镜头,闪光灯也是单独的部件,先看看三摄的参数信息。

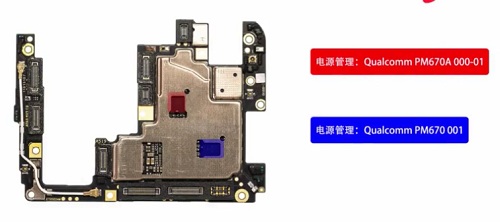

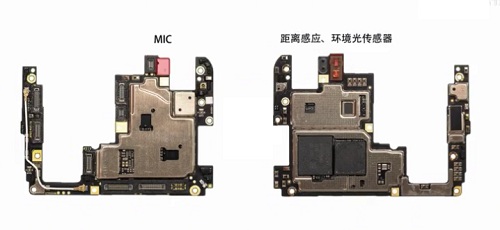

  来看看这块异性主板,不管A面还是B面,PCB的空间占用率都非常高。

vivo X27拆解

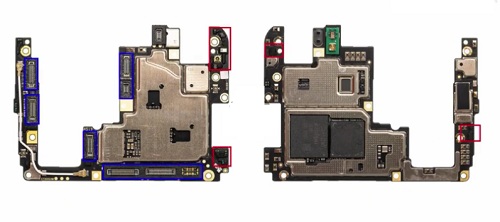

  小元器件和BTB座子都头防护措施。主板供应商为奥特斯。

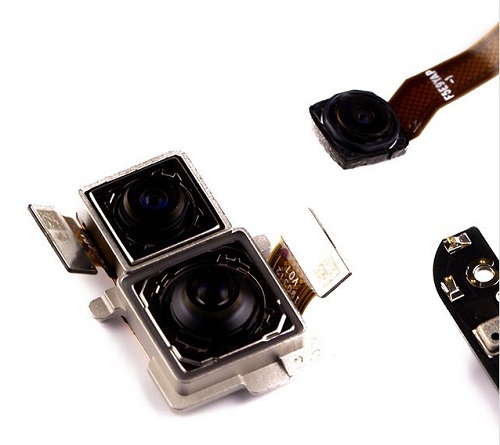

  后置三摄包括4800万主摄、1300万像素广角摄像头、500万副摄,光圈分别为f/1.79、f/2.2\f2.48。

vivo X27拆解

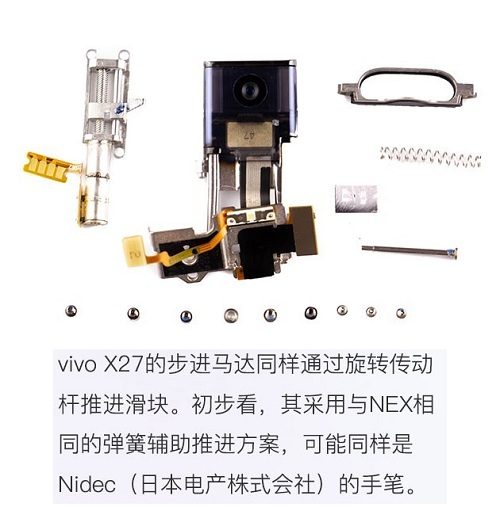

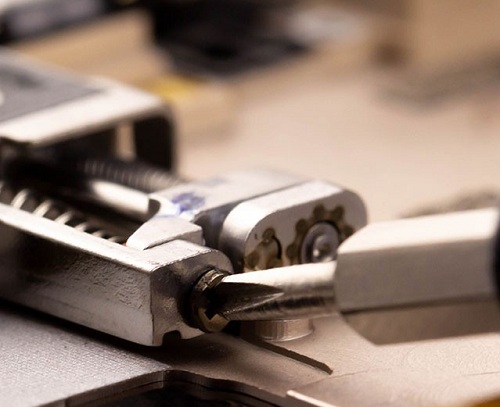

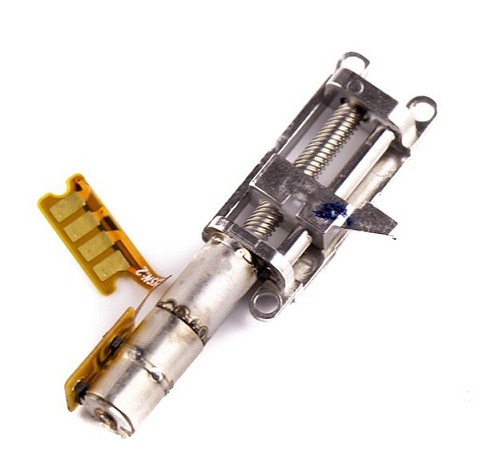

  接下来开始拆解大家关注的升降摄像头和步进马达。先去掉步进马达螺丝,拧下弹簧上的转轴,取下弹簧。

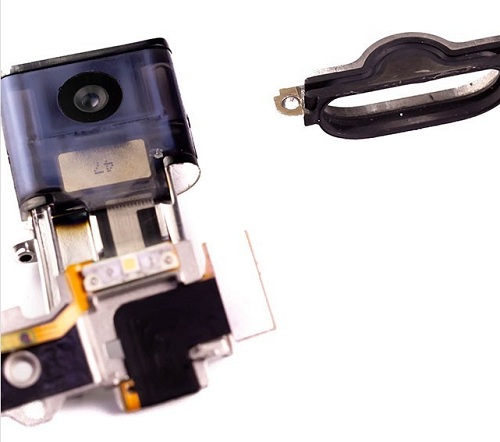

  去掉升降摄像头上的螺丝排线和防滚架就自动弹起来了,取下摄像头。


  随后我们取消步进马达。

vivo X27拆解

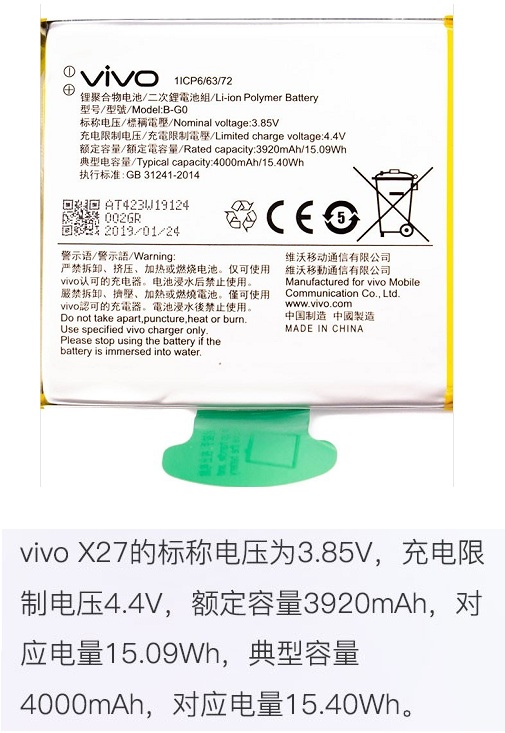

  随后取消听筒、振动器,然后取下电池。

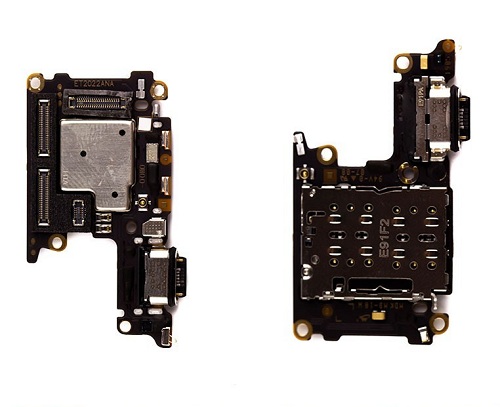

  拆副板前先拧下螺丝分离扬声器并取出。随后,断开副板上的排线和同轴线,取下副板。

vivo X27拆解

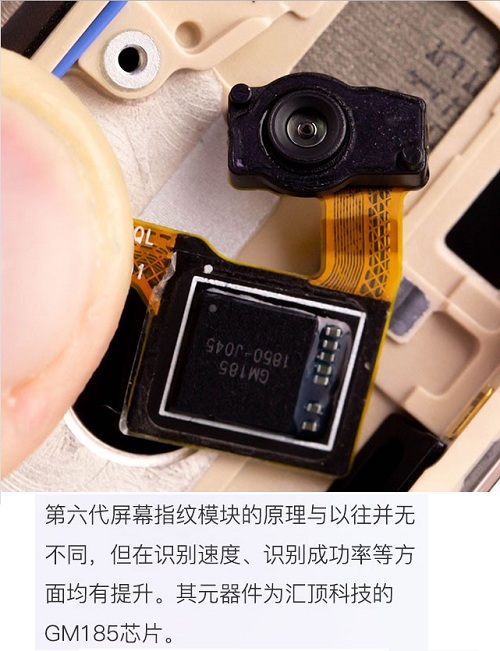

  最后,取下第六代屏幕指纹模块。

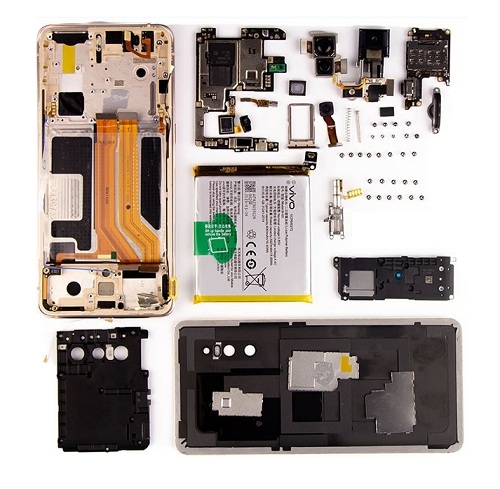

  至此,vivo X27拆解完毕,附上全家福。
