黑鲨游戏手机2拆解图文教程

更新时间:2019-04-01 浏览量:1983

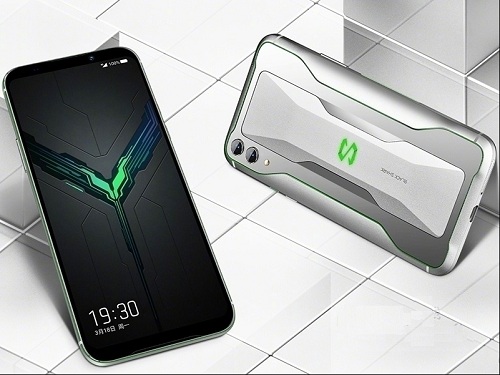

  黑鲨游戏手机2采用6.39英寸屏幕,硬件方面,使用高通骁龙855,6GB内存+4000mAh电池容量,4800万像素+1300万像素长焦镜头,介绍了基本配置后,接下来我们通过对黑鲨游戏手机2拆解来看看它的内部做工如何吧。

黑鲨游戏手机2拆解

黑鲨游戏手机2拆解方法/过程:

  首先关机,并取出SIM卡槽,进行拆机。


  然后用吸盘吸住屏幕,利用拆机撬片插入屏幕边缘,即将屏幕分离。


  掀开屏幕需要小心,避免扯断屏幕与主板之间的排线。

黑鲨游戏手机2拆解

  卸下屏幕排线的盖板,并小心断开屏幕的排线。


  黑鲨游戏手机2采用Synaptics的S3718触控lC芯片。

黑鲨游戏手机2拆解

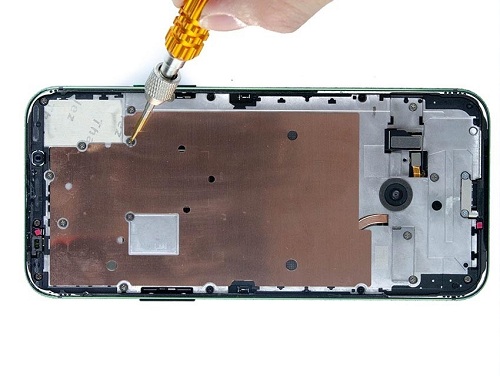

  接下来拆卸塔式全域液冷散板上的多颗螺丝。


  掀开正面覆盖的铜片,即可看到上部的散热板和下边的热管,两者结合可以进行分区散热。


  黑鲨游戏手机2发的热板面积也很大,可以完全覆盖在CPU上。


  接下来断开后置双摄像头的排线,并小心取出双摄。


  然后断开前置摄像头的排线,取下前置摄像头。

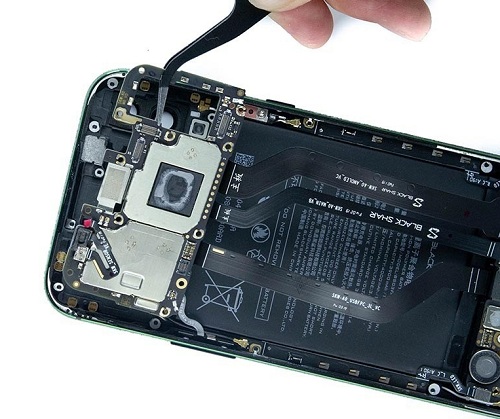

  断开主板上的同轴线,卸下固定螺丝后,主板即可轻轻抬起,小心断开主板背面的同轴线。

黑鲨游戏手机2拆解

  主板背面的排线盖板采用卡扣设计,撬下后即可断开多个排线。


  卸下主板上的金属屏蔽罩,可以看到,多个元器件上有散热硅脂覆盖。

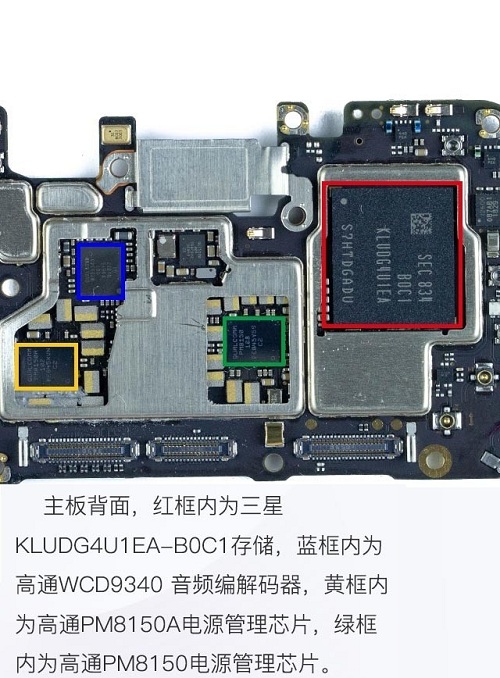

  主板正反面特写

黑鲨游戏手机2拆解


  接下来拆卸副板上的螺丝,断开副板的连接排线,断开副板上的同轴线,便可取出副板。


  扬声器通过触点和副板连接,卸下副板后可以轻松取出。

黑鲨游戏手机2拆解

  黑鲨游戏手机2采用了Z型的线性马达。


  Type-C接口采用排线同主板和副板进行连接,Type-C接口采用硅胶垫圈设计,增强密封性。

黑鲨游戏手机2拆解

  黑鲨游戏手机2电池采用了快速胶设计,可以快速拆卸手机电池。


  至此,黑鲨游戏手机2拆解完毕,附上全家福。


黑鲨游戏手机2拆解
