iPad mini 5是iPad mini 4的迭代升级，自从2015年发布了iPad mini4以来，到目前为止已经有将近4年未更新了，那么这款iPad mini 5会是你想要的吗？本文通过对iPad mini 5拆解来看看它的内部做工如何吧。





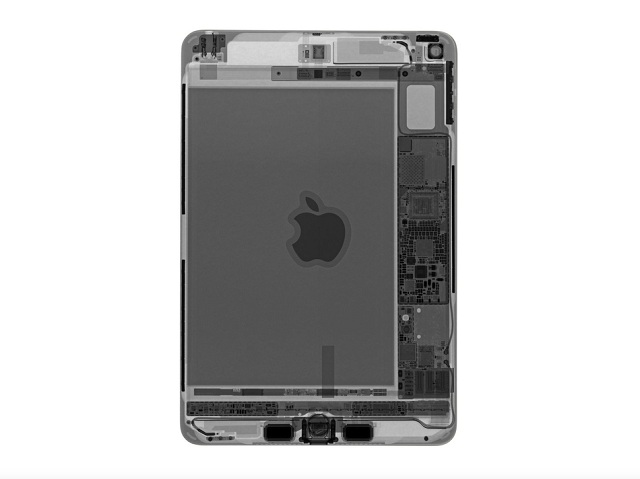

iPad mini 5拆解方法/过程：

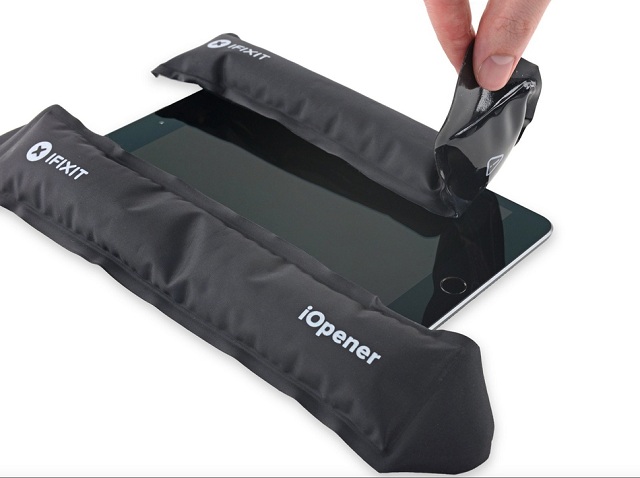

　　加热屏幕。

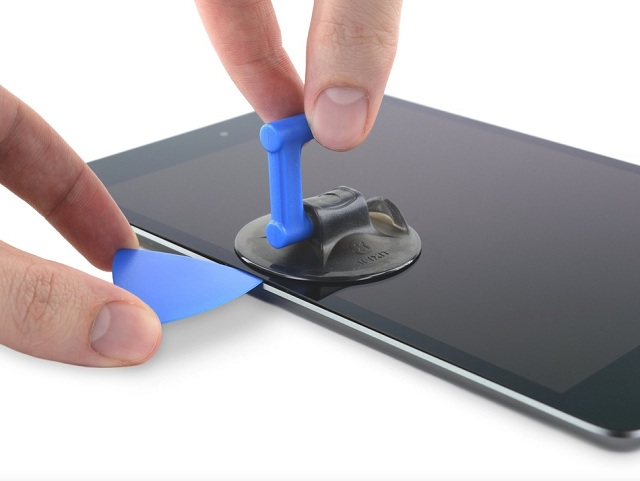

　　用吸盘将屏幕取下。

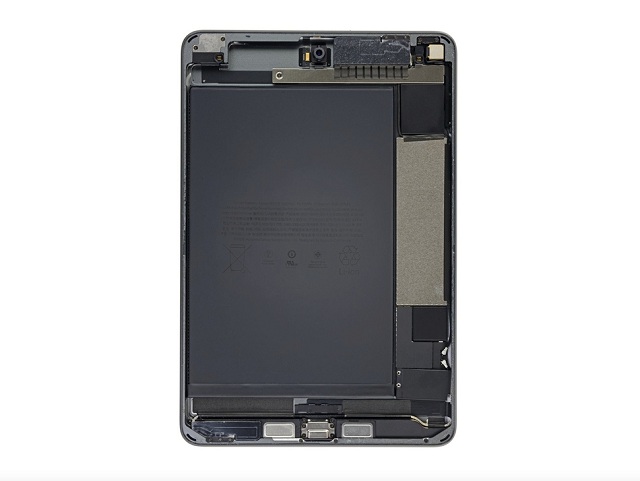

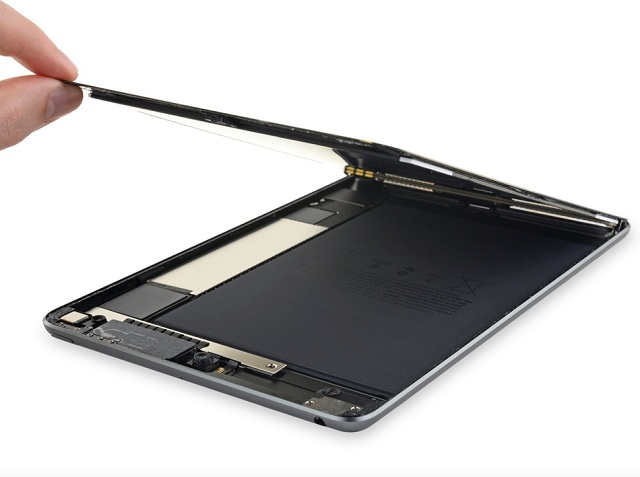

　　屏幕终于被打开，可以看看机器内部了。

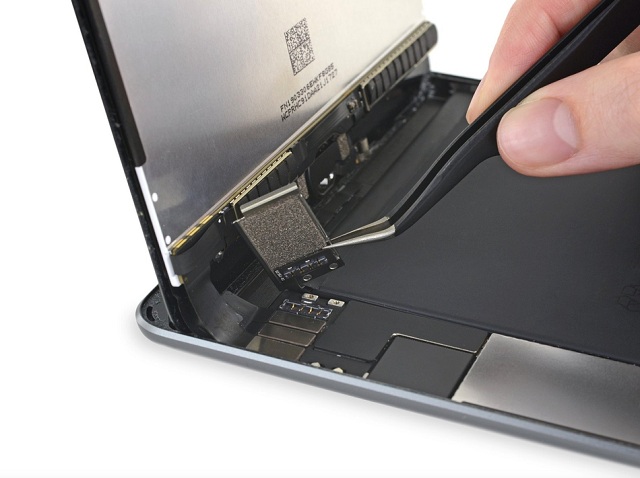

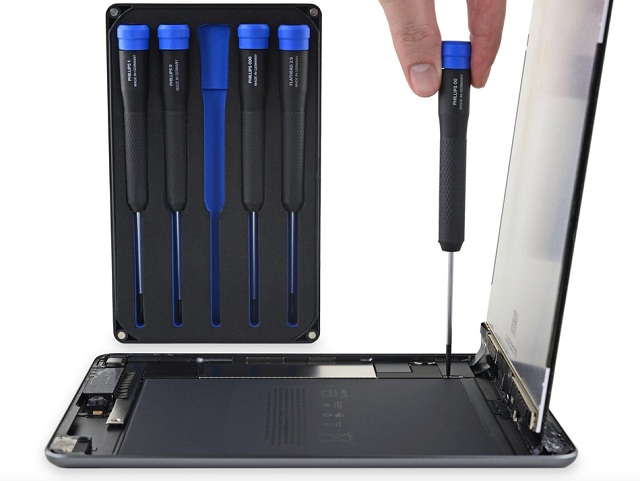

　　断开电池与主板的连接。





　　将屏幕取下。

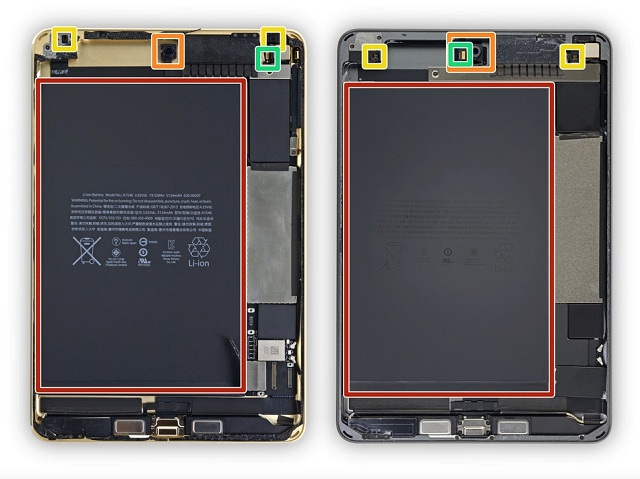

　　我们可以看到屏幕上的组件：



　　橙色：升级前置摄像头模块



　　黄色：环境光传感器



　　绿色：麦克风





　　电池容量为19.32 Wh与之前的iPad mini 5相同，但连接器不同。





　　前置摄像头为中心的一组移动麦克风。

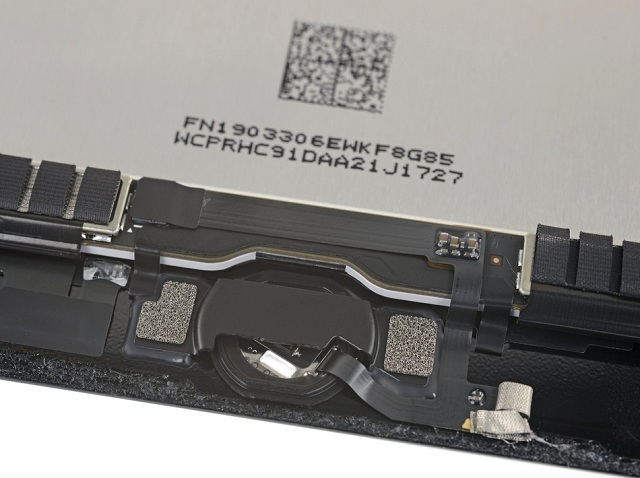

　　与iPhone不同，iPad mini 5仍然有Home键。

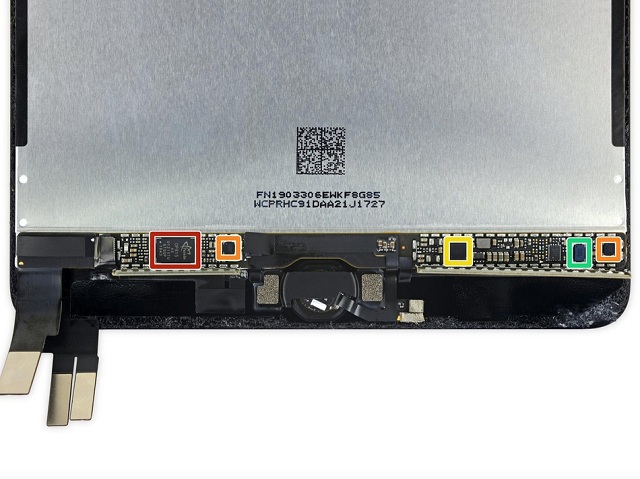

　　屏幕下方的各种芯片有：



　　红色：Parade DP815（可能是时序控制器）



　　橙色：德州仪器 TPS65195 电平转换器



　　黄色：德州仪器 TPS65144 LCD 芯片



　　绿色：24879 B834QL

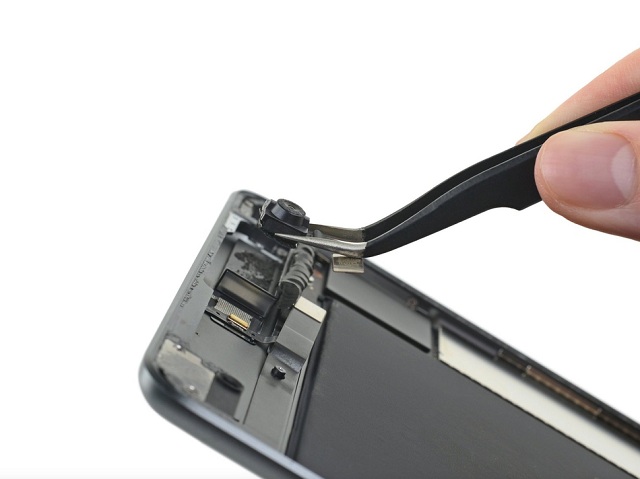

　　另外继承了首次出现在10.5英寸iPad Pro中的700万像素?/ 2.2前置摄像头。





　　比iPad mini 4上的120万像素传感器相有了很大的提升。

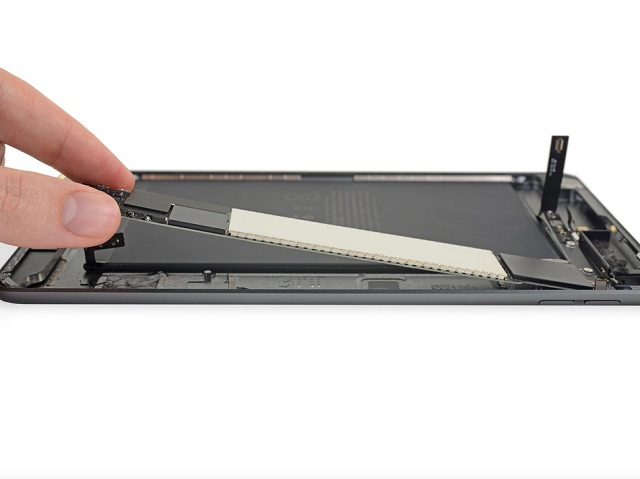

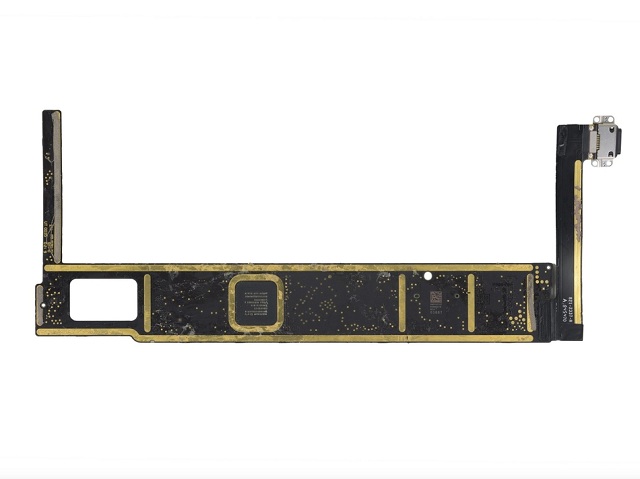

　　将主板拆下。

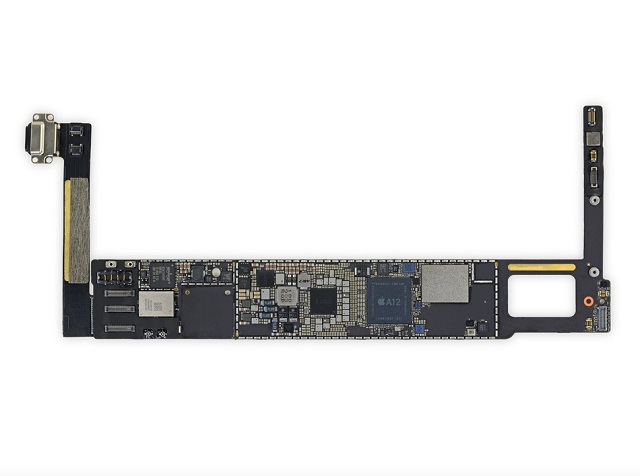

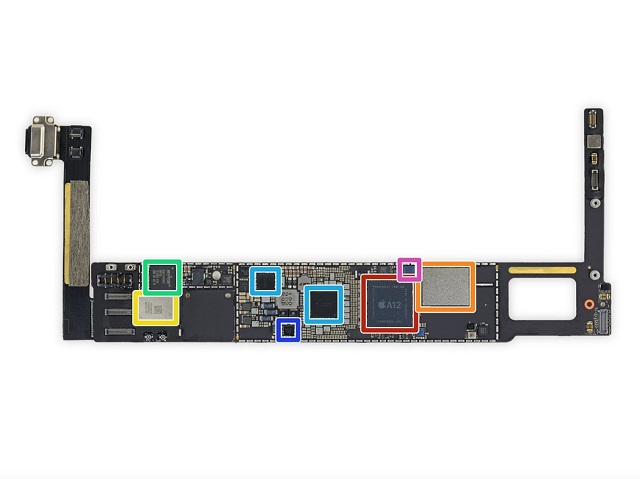

　　同时，拆解也进一步确认，iPad mini 5升级为3GB RAM。





　　A12仿生芯片（APL1W8L）下堆叠封装是来自三星的LPDDR4X内存。





　　闪存来自东芝。

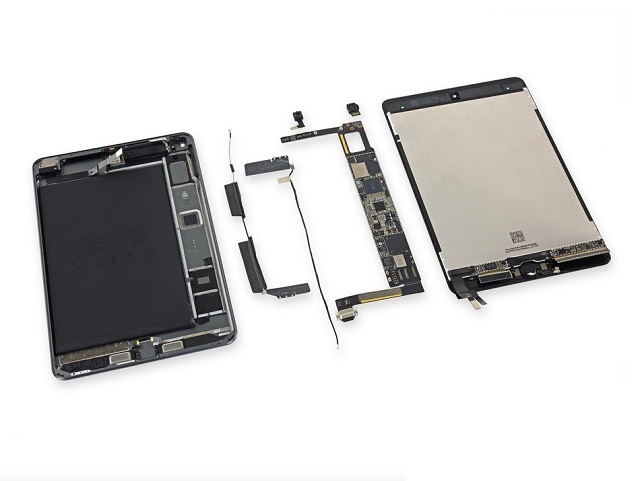

　　至此，iPad mini 5拆解就完成了。最后可修复评分上iPad mini 5仅拿到2分，可以说属于非常不好拆和更换零件的产品。主要困难点在于电池不好更换、大量组件使用粘合剂，如果Home键坏了，想保持指纹功能就必须更换整块屏，Lightning接口和主板无法分离。
