5G新机vivo S6拆解图文教程

更新时间:2020-04-14 浏览量:1833


  vivo S6采用6.44英寸的AMOL ED水滴全面屏,支持屏下指纹识别和低亮度防屏闪,后置四摄,4500毫安额定容量的电池,支持9V2A的1 8W快充。下面我们通过vivo S6拆解,看看它的内部结构。

vivo S6拆解

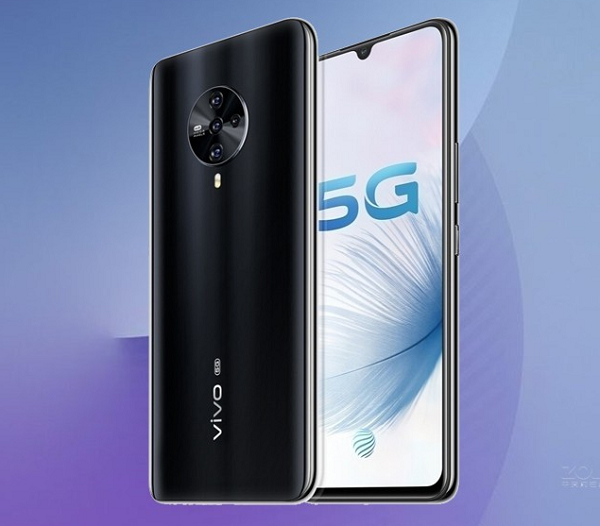

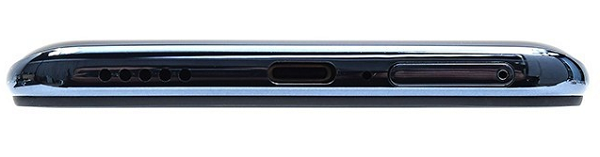

  本次拆解的颜色为爵士黑,亮黑色上带着类似黑胶唱片的纹理,取消了独立的Jovi按键,电源键和音量键集成在机身右侧。在机身顶部保留了3.5mm耳机接口,机身底部依次为扬声器、Type- _C接口、麦克风和SIM卡槽。

vivo S6拆解 图1
vivo S6拆解方法/步骤:

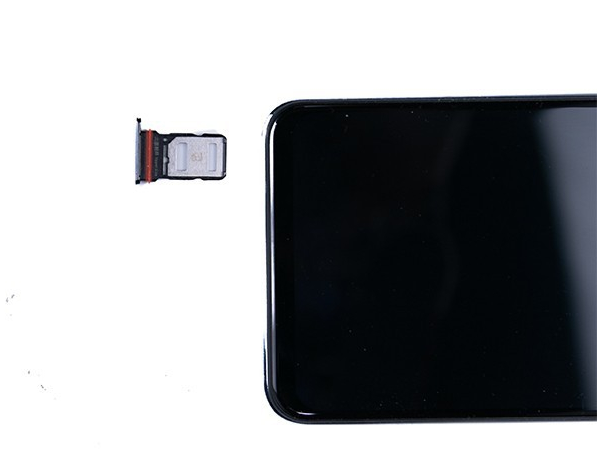

  拆机第一步,关机开拆,取出SIN卡槽,SIM卡槽为堆叠设计,设有红色的防尘防水胶圈。
vivo S6拆解 图2

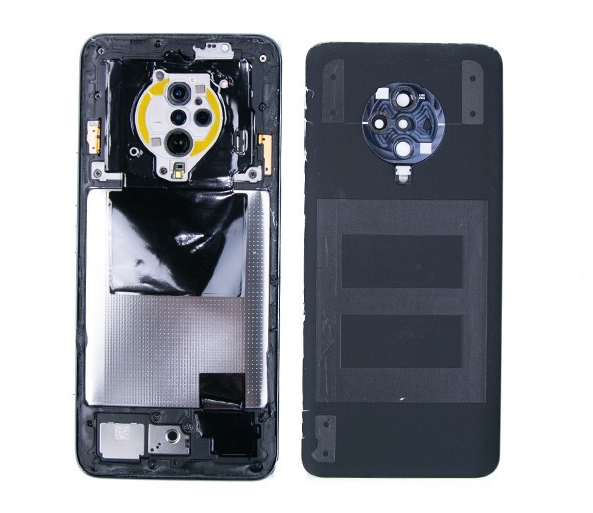

  120°C加热后盖4分钟,翘片划动启开后盖,主板上设有一-体防护中框,防护中框主板位置与副板位置上设有石墨散热。下面取下防护中框。
vivo S6拆解 图3

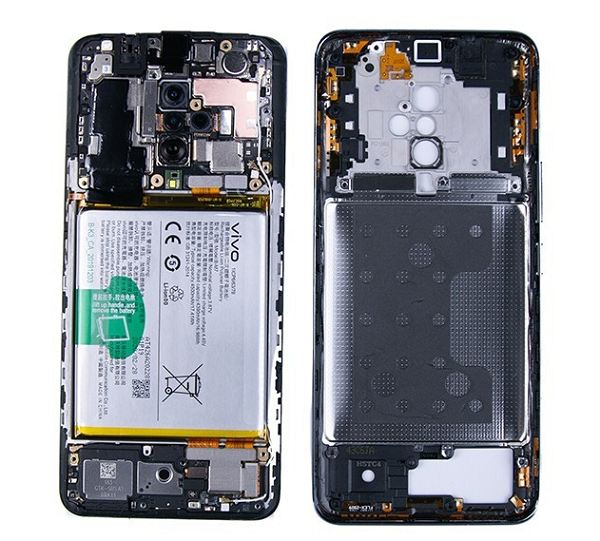

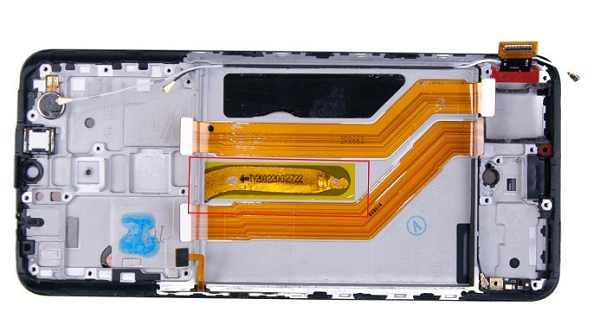

  取下防护中框后可以看到手机内部为三段式结构设计,在防护中框上能看到各,类天线触点,电池与金属防护层间设置111一层防护。

  主板特写。主板通过一体式防护罩以螺丝的方式固定在机身内,拧下螺丝后打开防护中框即可轻松取下主板。另外,主板防护罩设有石墨烯散热。
vivo S6拆解 图4

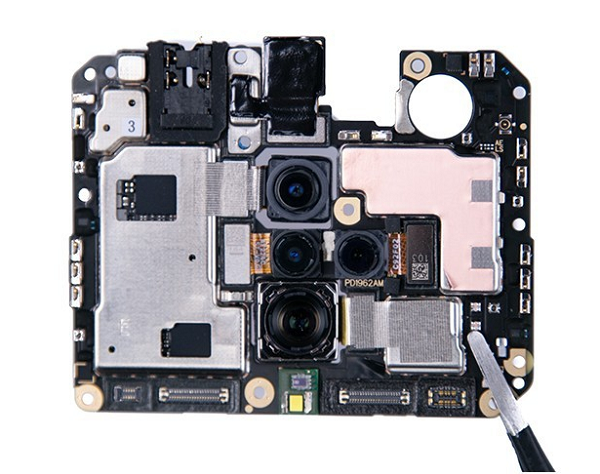

  主板特写。我们取下了固定在主板上的石墨烯散热片,主板.上主要固定的元器件有后置四摄、前置摄像头还有设置橡胶防水的3.5mm耳机接口。
vivo S6拆解 图5

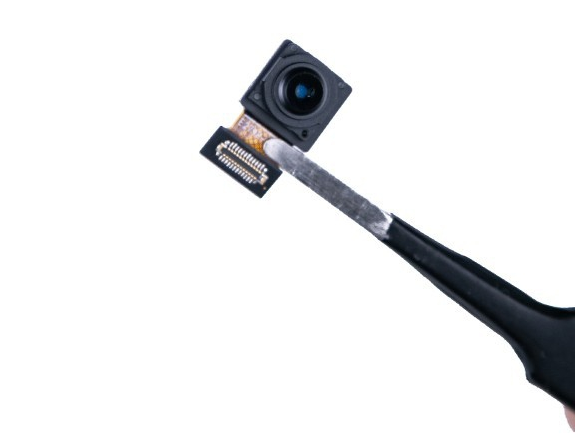

  首先取下前置摄像头。这枚前置摄像头为3200万像素,光圈F/2.08,配合vivo的人像算法能拍出美美的人像。


vivo S6拆解 图6

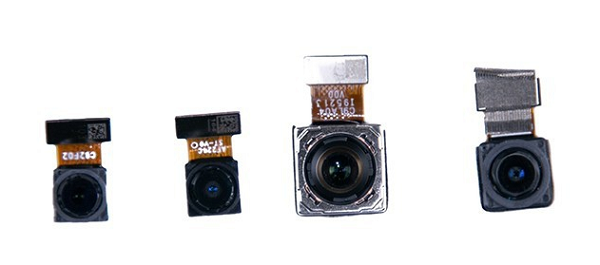

  再取下vivo S6后置四摄,四枚摄像头分别为4800万主摄、800万广角、200万景深和200万微距。支持超级夜景、EIS视频防抖以及人眼追焦等功能。
vivo S6拆解 图7

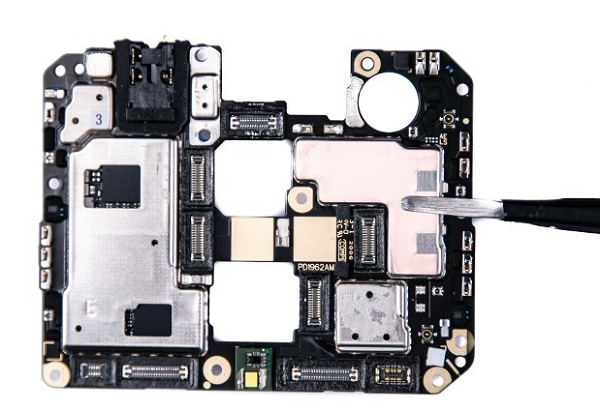

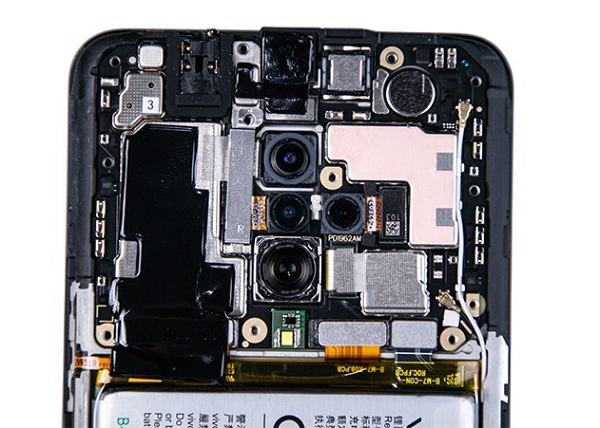

  这时候再来看下主板,主板座子设有BTB防护、防护罩、铜箔和导电布都没有缺席。vivo S6后置四摄没有防滚轴,后置四摄通过主板凹槽固定。
vivo S6拆解 图8

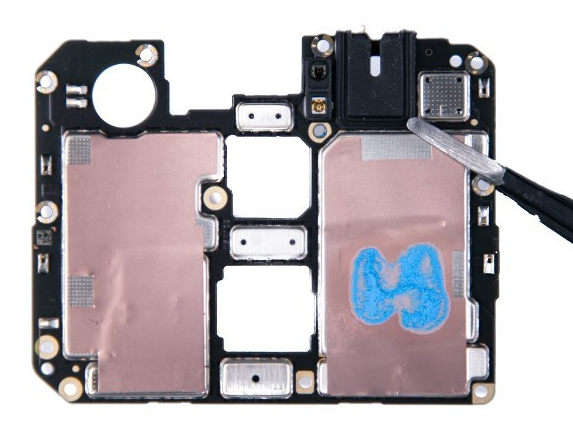

  主板背面特写。主板背面设置了防护罩与铜箔,涂上蓝色硅脂的位置为Exynos980 5G SoC,这款SoC保障了vivo S6的性能与5G表现。
vivo S6拆解 图9

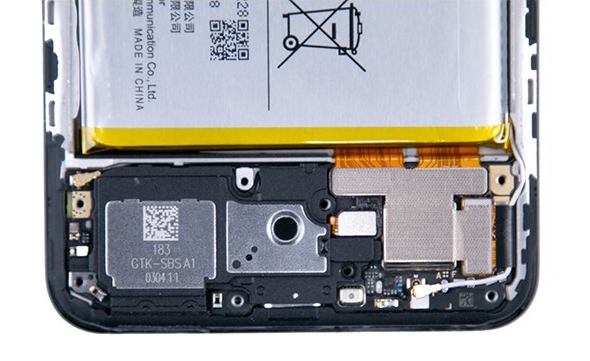

  副板位置设有导电布固定FPC与副板的连接。

vivo S6拆解 图10

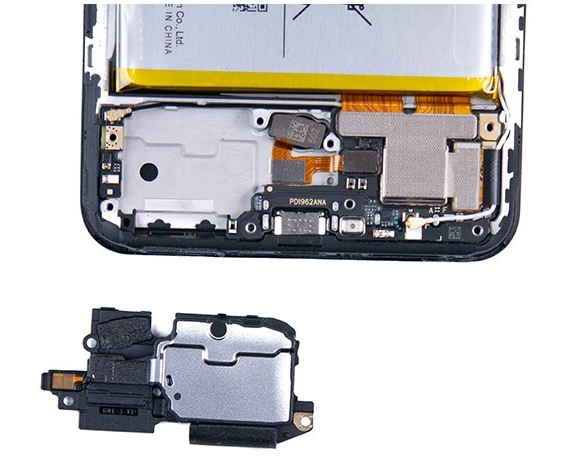

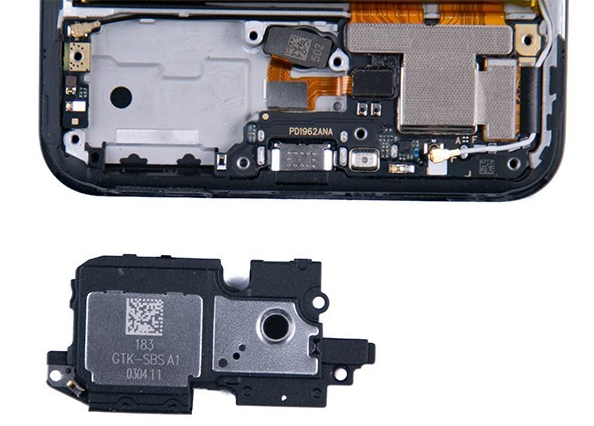

  扬声器和副板采用分离式设计,扬声器体积很大。

vivo S6拆解 图11

  扬声器背面特写。

vivo S6拆解 图12

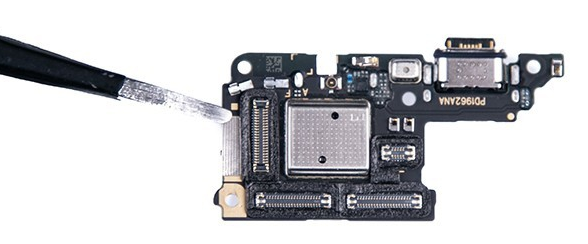

  副板特写,副板的BTB座子也是设有防护的。
vivo S6拆解 图13

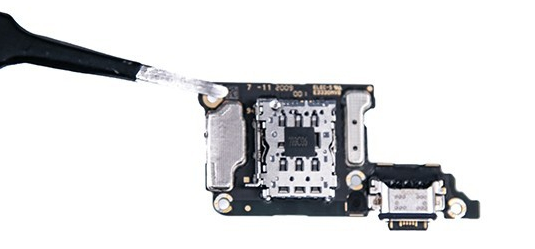

  副板背面特写,副板背面主要为SIM卡槽,同时我们看到副板上的Type-_C口周边设置橡胶防水。
vivo S6拆解 图14

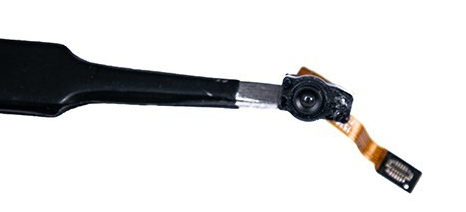

  vivo S6的屏下指纹识别摄像头特写。
vivo S6拆解 图15

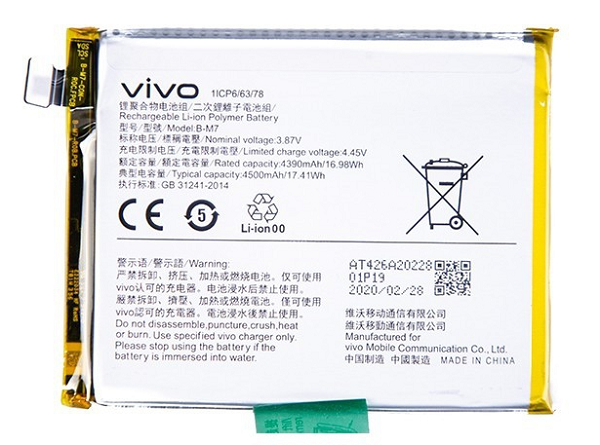

  取下电池,vivo S6电池额定容量为4500毫安,支持9V2A的1 8W快充。
vivo S6拆解 图16

  取下电池后能发现vivoS6还设置了液冷热管散热。从实际的体验来看,Exynos980是一款低功耗高性能SoC,配合石墨烯散热有不错的性能发挥。

  vivo S6拆解全家福。
