努比亚Z17mini拆机图解
努比亚Z17mini搭载一块5.2英寸全高清屏幕，升级为性能更强劲的骁龙653/652处理器，标配64GB机身存储，最高拥有6GB内存。机身厚度仅为7.45mm，背面金属占比达到97%。除了硬件配置提升以外，后置双摄像头则是另一大看点。努比亚Z17mini采用“彩色+黑白”的双摄方案，主相机为双1300万像素IMX258传感器，前置相机升级到1600万像素。这么一款小屏手机它的内部究竟如何呢？下面我们通过对努比亚Z17mini拆机来了解一下吧！
在对Z17mini拆机前，我们先看看它的外观。正面是一块似水滴般晶莹的5.2英寸的2.5D玻璃面板，屏幕分辨率为1080P，采用incell制造工艺。
努比亚Z17mini 图1
下面正式对努比亚Z17mini拆机。Z17mini采用全金属一体化设计，整个后盖和边框作为一个整体将机身和屏幕完全包住，相对普通三层设计的手机更加耐摔。
努比亚Z17mini拆机 图2

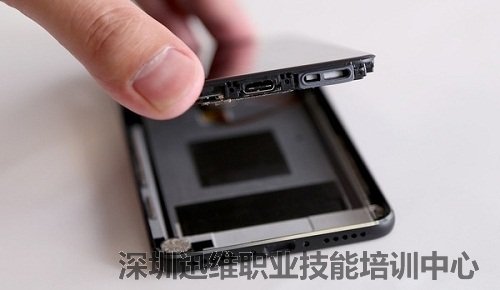

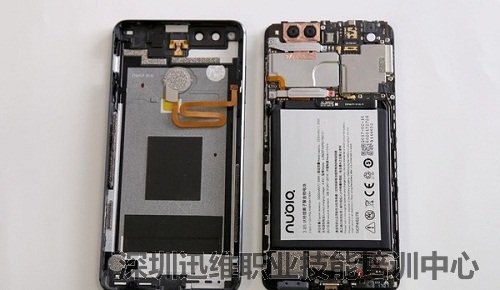

通过拆除底部螺丝之后，可以慢慢将前面板和后壳分开；分离时注意指纹识别排线，拆下排线卡扣之后再完全分离。
努比亚Z17mini拆机 图3

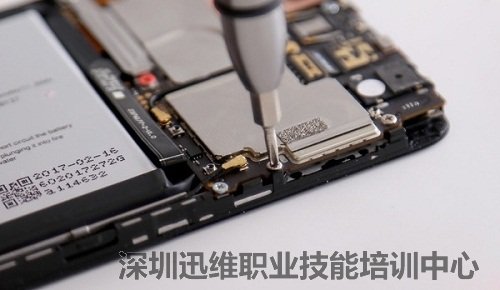

再拆机过程中一定要先断电，将电池排线取下之后，开始慢慢拆卸主板上的螺丝。
努比亚Z17mini拆机 图4

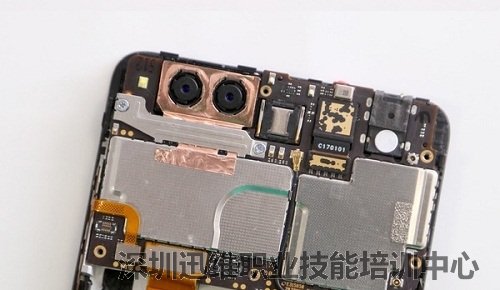

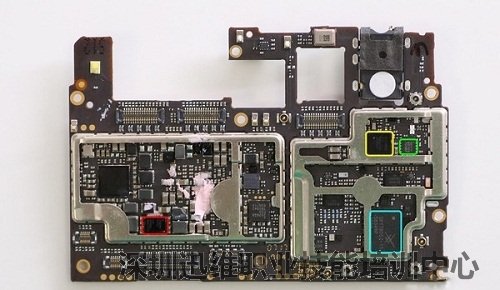

拆下后壳和电池之后的主板，完全拆下主板之后的样子。
红色：高通PM8004电源管理芯片；
黄色：WCN36808WiFi模块；
绿色：射频芯片；
青色：功率放大芯片。
努比亚Z17mini拆机 图5
Z17mini主板正面 图6

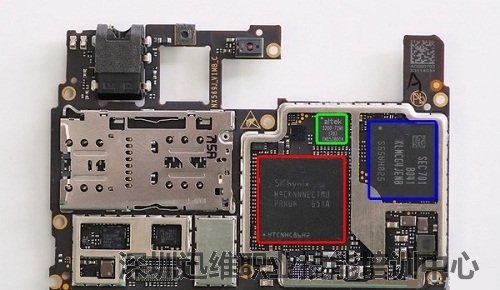

主板背面的芯片主要是：
红色：海力士64GB存储芯片；
绿色：ISP图像处理芯片；
蓝色：SEC701（运存和CPU是封装在一起的，CPU：高通653，运存：三星6GB运存）
Z17mini主板背面 图7

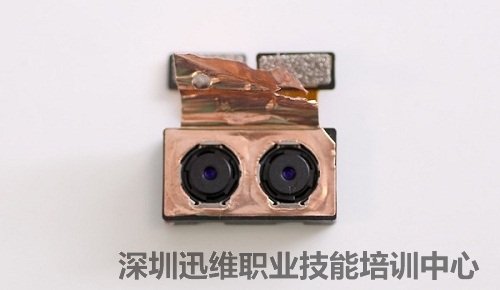

后置双1300万像素镜头（IMX258RGB+IMX258MONO），支持PDAF相位对焦，配备F/2.2光圈、蓝宝石镜片。
努比亚Z17mini拆机 图8

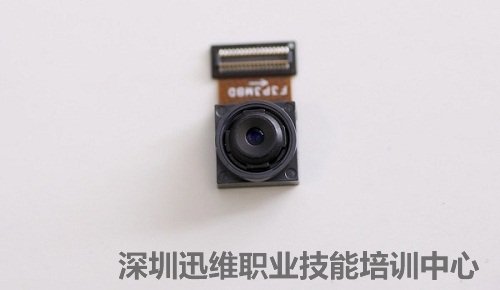

前置镜头则为1600万像素，拥有80度广角，为堆栈式图像传感器，5片式结构，光圈达到F2.0。
努比亚Z17mini拆机 图9
底部喇叭单元的音腔，保证音质。
努比亚Z17mini拆机 图10

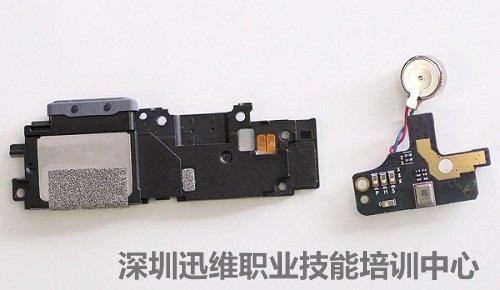

振动单元和底部副板。
努比亚Z17mini拆机 图11

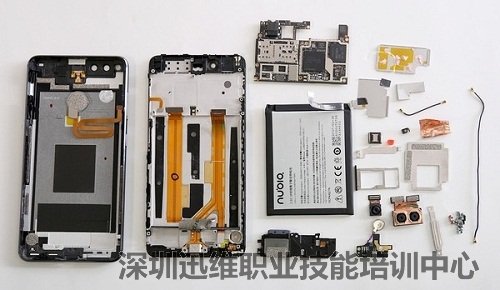

到此Z17mini拆机完成，来张全家福。
努比亚Z17mini全家福 图12
