鲽鱼翠版荣耀30S手机拆解

更新时间:2020-04-21 浏览量:296


  3月30日荣耀发布了荣耀30S,首发搭载了新一代的5G“神U”麒麟820 5G SoC,拥有6400万全焦段AI四摄、40W超级快充,加上3D蝶羽光效的设计,机身右侧设置了音量键和侧边电源按键,支持指纹识别。下面我们通过鲽鱼翠版本荣耀30S手机拆解,来看一下它的内部结构。

鲽鱼翠版荣耀30S手机拆解

荣耀30S手机拆解方法/步骤:

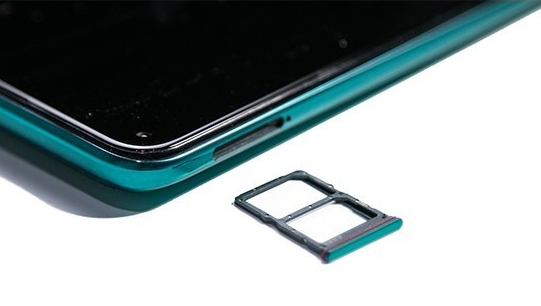

  关机开拆,从机身左侧取出SIM卡槽。SIM卡槽为并列式设计,设红色橡胶圈防水。

鲽鱼翠版荣耀30S手机拆解-关机取卡槽

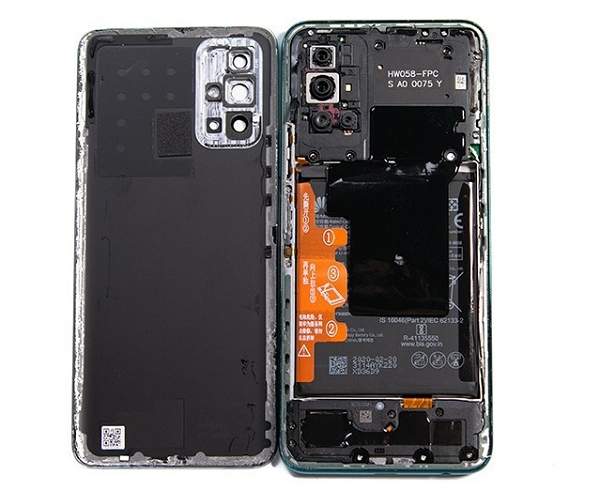

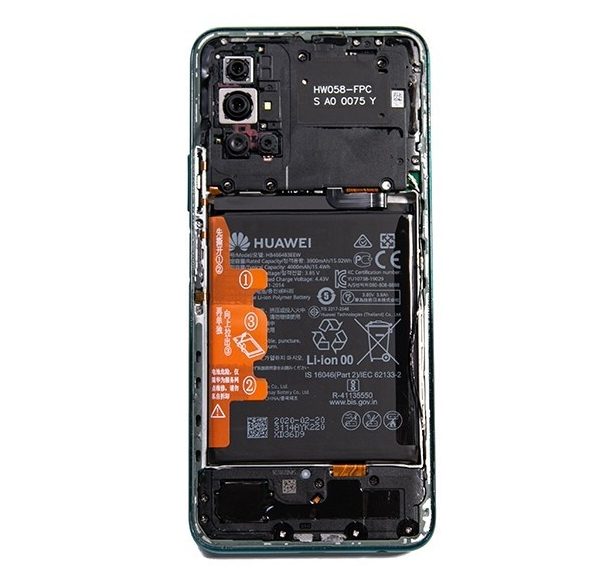

  对手机后盖加热4分钟,吸盘吸住后盖,用翘片划开后盖即可打开手机后盖。手机采用三段式结构,电池和主板上、副板_上设有石墨烯散热。

鲽鱼翠版荣耀30S手机拆解-加热拆后盖

  我们先取下石墨烯散热片,整体看荣耀30S主板和副板均设有防护盖板,增强了手机内部的稳定性。

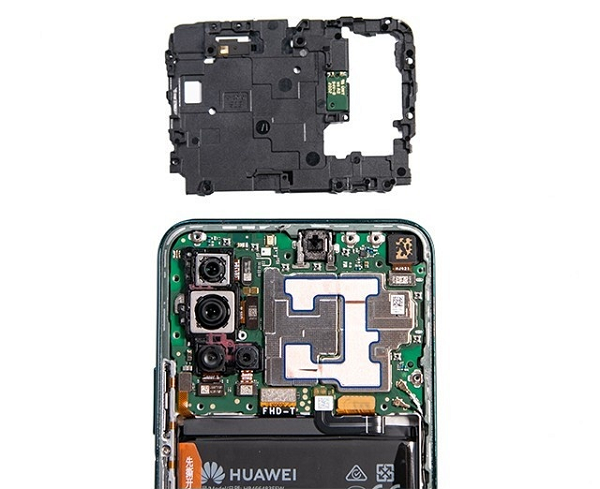

  拧下主板上的螺丝,取下主板盖板。能够看到荣耀30S后置的四摄设置在防滚轴支架上。

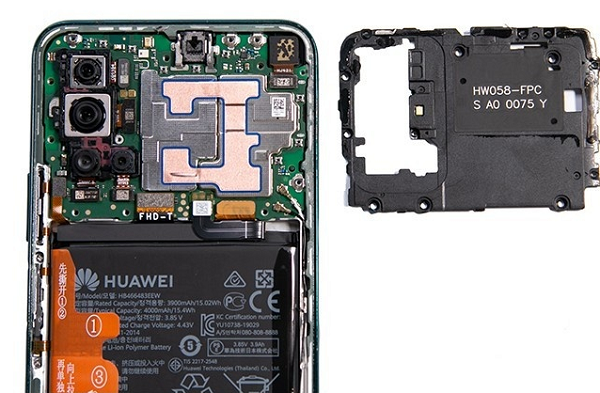

  主板盖板背面。这时候能看到主板上的防护罩上设有铜箔,在提升手机内部散热的同时也保障了防电磁干扰的能力。

  断开主板与后置四摄的连接,连同防滚轴一起取下。

  防滚轴支架的背面。

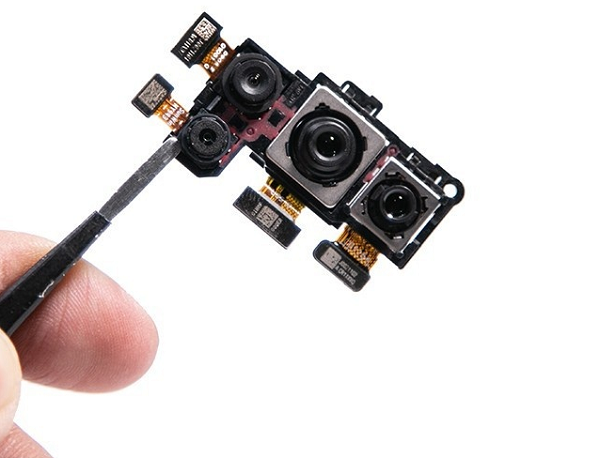

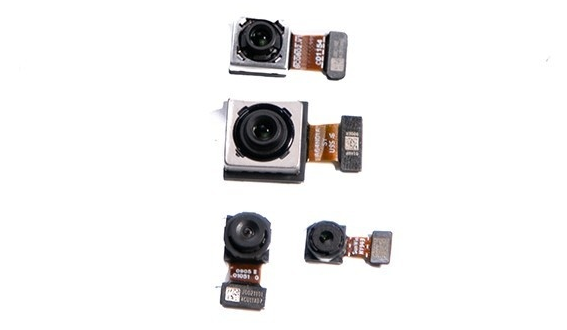

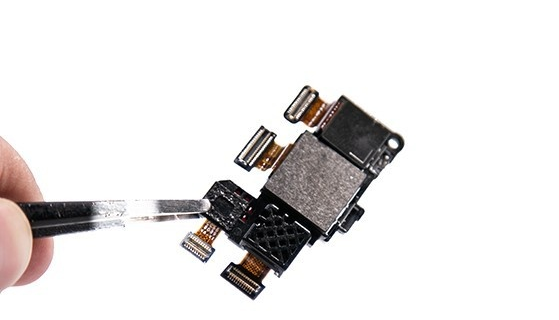

  从防滚轴支架上取下后置四摄。荣耀30S后置四摄是是6400万主摄+800万长焦+800万超广角+200万微距镜头。

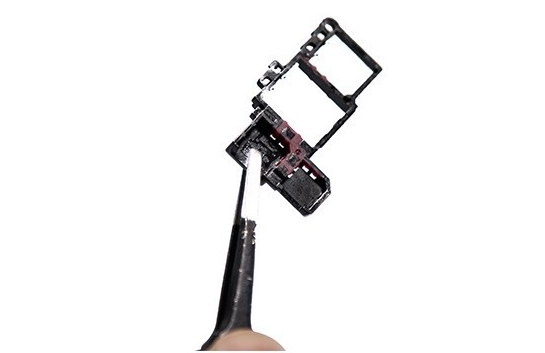

  取下后置摄像头模组的防滚轴支架特写。

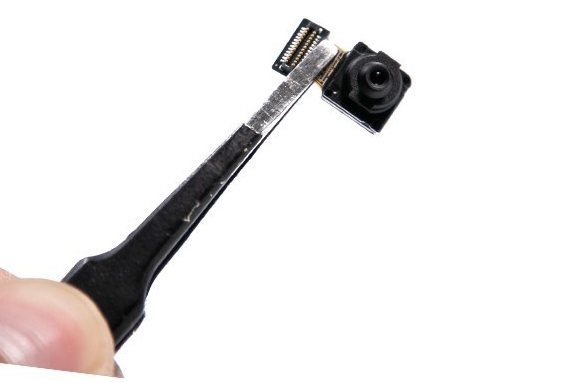

  从主板上取下前置摄像头,荣耀30S的前置摄像头为1600万像素。

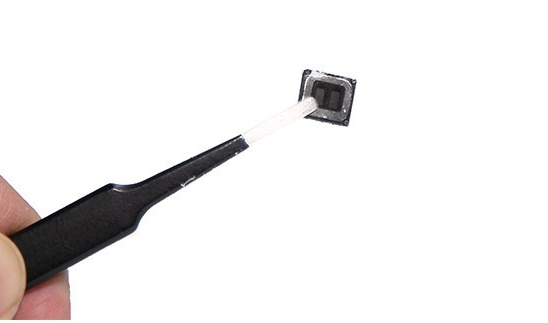

  听筒特写。
鲽鱼翠版荣耀30S手机拆解-听筒特写

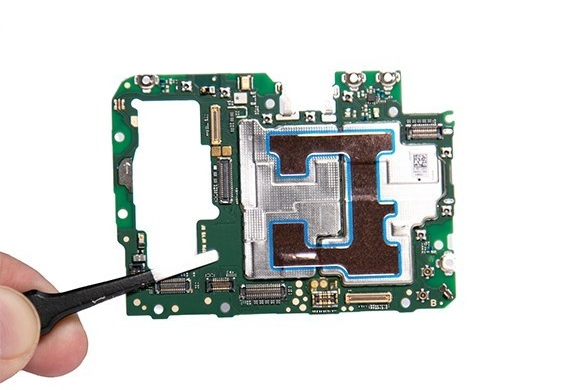

  取下所有零部件的主板正面特写。


鲽鱼翠版荣耀30S手机拆解-主板正面特写

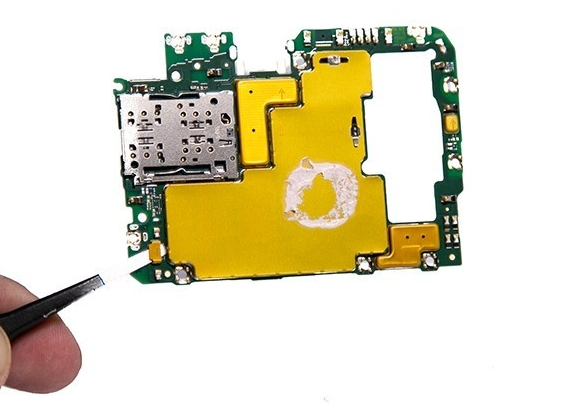

  主板背面特写。涂有硅脂的位置为麒麟820 5G SoC。这颗SoC采用7nm制程工艺,1个大核+3个中核+4小核架构CPU、Mali-G57 6核GPU。

鲽鱼翠版荣耀30S手机拆解-主板背面特写

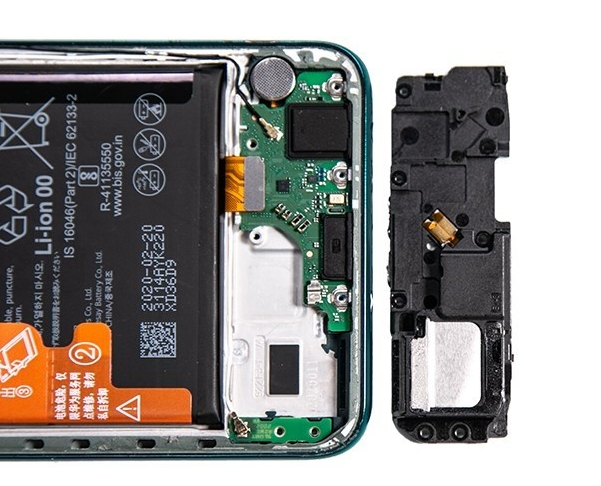

  接下来取下副板盖板。副板盖板与扬声器设为一体,能够看到的是荣耀30S的扬声器体积很大,能够给用户带来较好的音质表现。

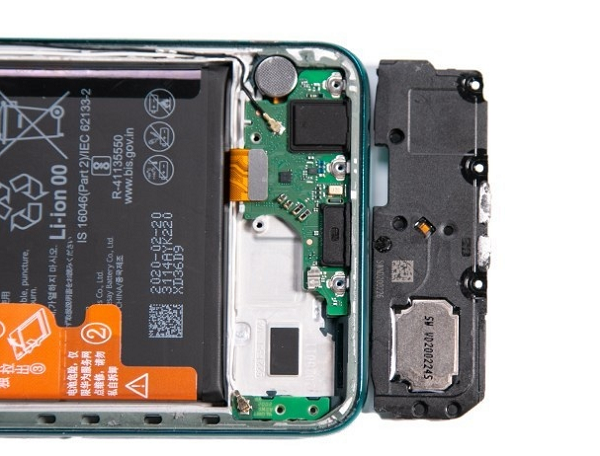

  副板、副板盖板背面特写。

鲽鱼翠版荣耀30S手机拆解-副板、副板盖板背面特写

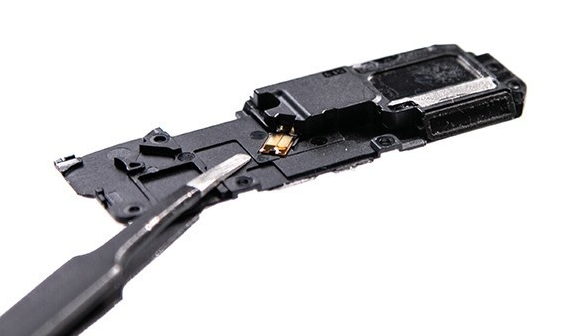

  副板盖板特写,突出的位置为扬声器。

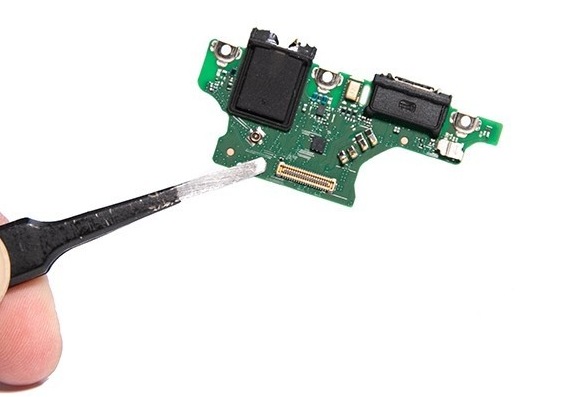

  副板特写。副板上集成了Type- _C接口和3.5mm耳机接口,在Type-C接口和3.5mm耳机接口设置了橡胶防水。
鲽鱼翠版荣耀30S手机拆解-副板特写

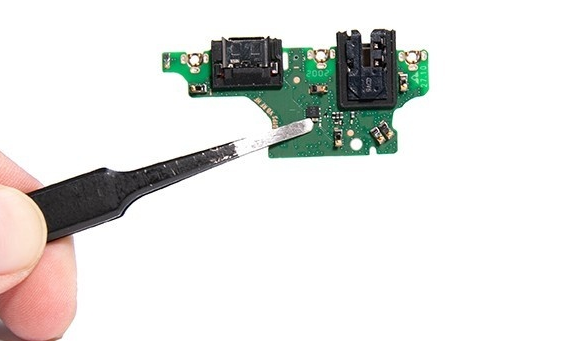

  副板背面特写。

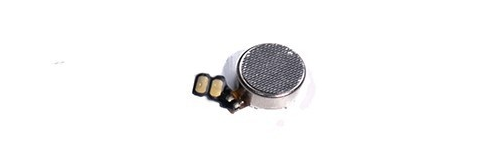

  震动马达特写。
鲽鱼翠版荣耀30S手机拆解-震动马达特写

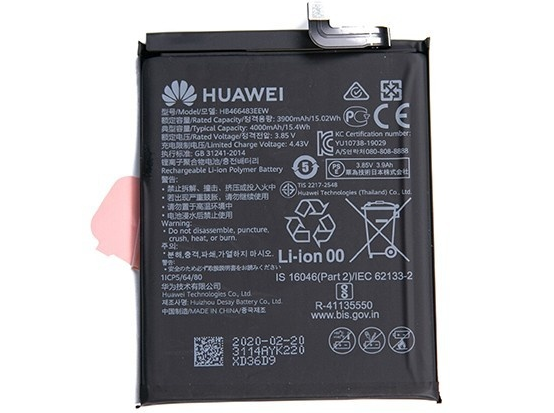

  荣耀30S的电池容量为4000毫安,支持40W快充。

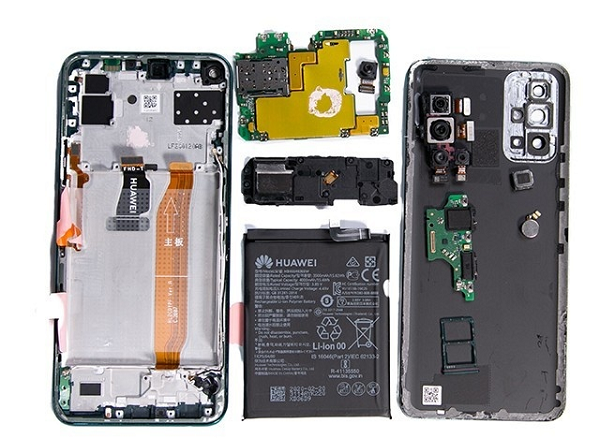

  荣耀30S手机拆解到此结束,附荣耀30S手机拆解全家福。

鲽鱼翠版荣耀30S手机拆解全家福
