三星Galaxy Fold折叠手机拆解图文教程

更新时间:2019-04-24 浏览量:564


  三星Galaxy Fold折叠手机拥有4.6英寸主屏,折叠屏,展开态7.3英寸。高通骁龙855处理器,4380mAh电池容量,售价18999元,那么,这么贵的折叠手机做工怎样呢?接下来我们通过对三星Galaxy Fold折叠手机拆解来一探究竟吧。


  三星Galaxy Fold折叠手机屏幕入手两天屏幕就碎了,风险系数太高!据爆料是撕掉保护膜后铰链处有一个能够摸到的“小凸起”,导致屏幕“略微扭曲”,划破整块屏幕。但是未撕掉保护膜的屏幕似乎无法正常使用,一直不正常闪烁,三星方也在查找屏幕破损的具体原因。近日有用户分享了Galaxy Fold拆解图, 内部结构显得相当凌乱。

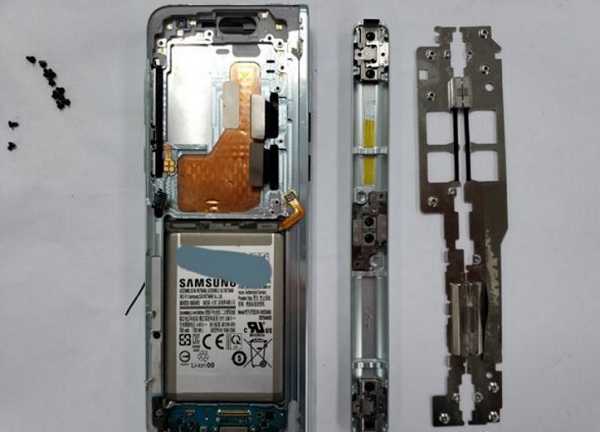

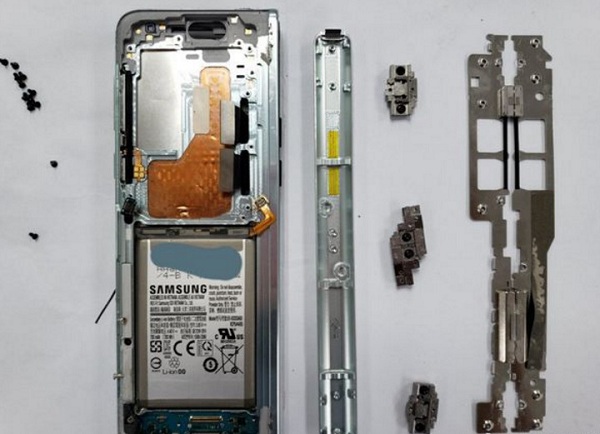

  作为 Galaxy Fold 的核心,三星对铰链组件很是重视,因为它需要为 7.3 英寸的可折叠内屏提供安全防护。从内部来看,铰链本体是相当坚固的(三点结构加强),这或许是为了避免在意外跌落时造成坍塌损伤。

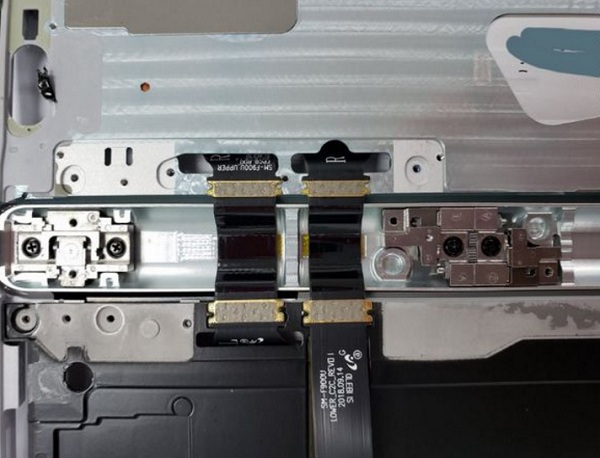

  两条“跨铰链排线”,可能是为了方便两块屏幕(外部小屏为 4.6 英寸)和电池连接。

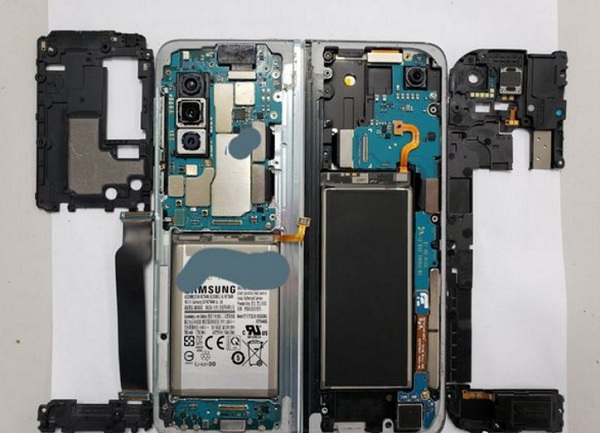

  其中一块电池标注了“TBD mAh”容量,说明它还不是最终版本(预产部件)。

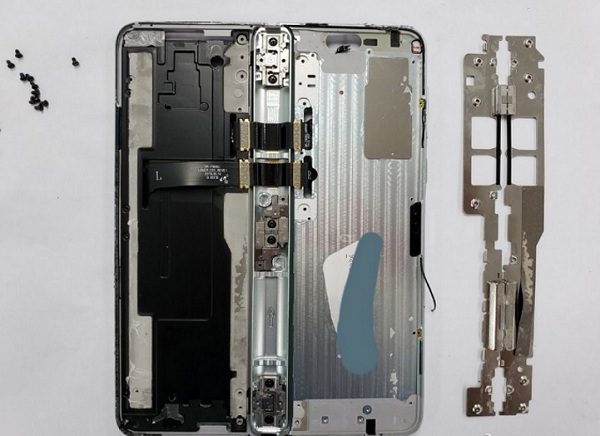

  跨铰链延伸的两条排线上印有“左(L)右(R)”记号,事实证明摊开的大屏有“果冻屏”现象,这或许要归咎于左右两半边分别发送了不同的视频信号。

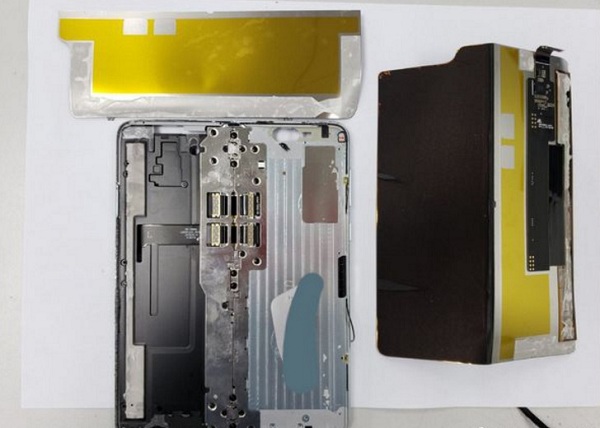

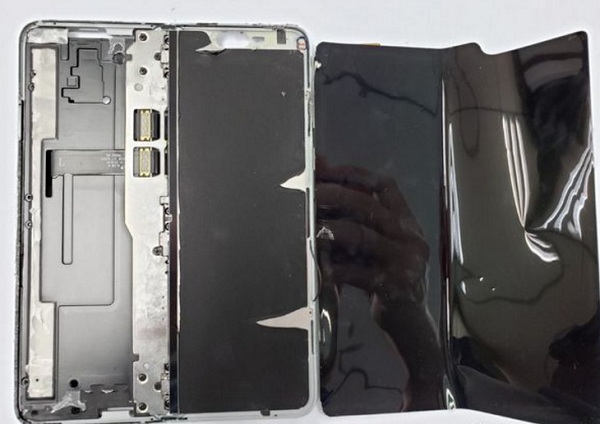

  从其中一张拆解图片来看,Galaxy Fold 的柔性屏可以轻松脱离机体,但背部缺少任何可以将它留住的部件设计。


  内部结构混乱,我们对此并不感到惊讶。毕竟作为初代商用折叠屏设备,难免会有一些不太完美的地方,只是一切都被隐藏在了光鲜亮丽的外表下。对于一款创新设备,我们或许不该对 Galaxy Fold 苛责,但鉴于其售价高达 1980 美元,我们还是希望三星能够在量产版本中加以改进。

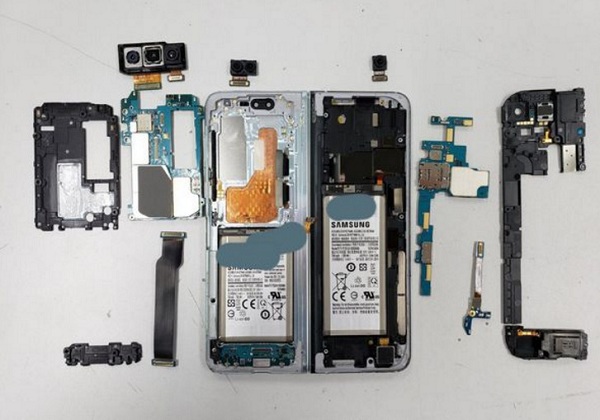

  至此,三星Galaxy Fold 折叠手机拆解完成,附全家福。
