魅蓝E2拆机图解
魅蓝E2拥有一块5.5英寸的1080p屏幕，搭载16nm Helio P20处理器，使性能和功耗更加平衡。另外，在RAM/ROM组合上有两个版本，分别为3+32GB以及4+64GB。下面我们就通过对魅蓝E2拆机来了解一下它的内部结构吧！
魅蓝E2拆机 图1
魅蓝E2拆机步骤：

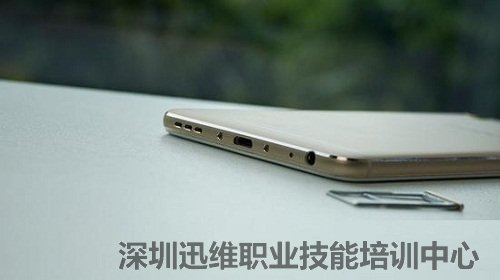

取出卡托后再卸下机身底部的梅花螺丝，然后用吸盘从屏幕下方吸起，再用撬片分离。魅蓝E2的卡扣比较紧（应该说相当紧）。
魅蓝E2拆机 图2

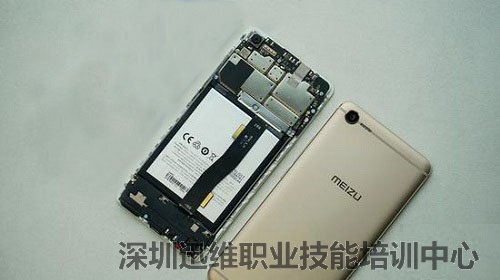

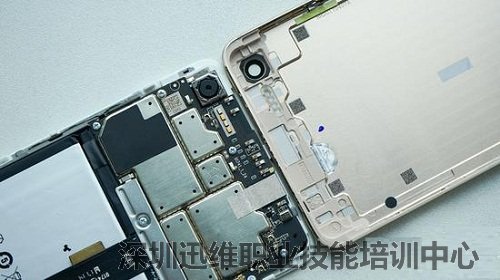

分离后壳与金属中框（含主板、电池等模块）之后，我们可以看到魅蓝E2内部采用常见的三段式设计，主辅板采用BTB进行连接。
魅蓝E2拆机 图3
魅蓝E2拆机 图4
魅蓝E2的排线插口都有金属支架进行固定。
魅蓝E2拆机 图5
魅蓝E2拆机 图6

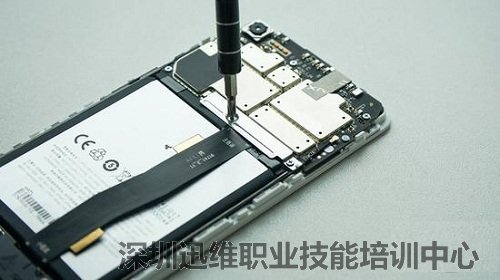

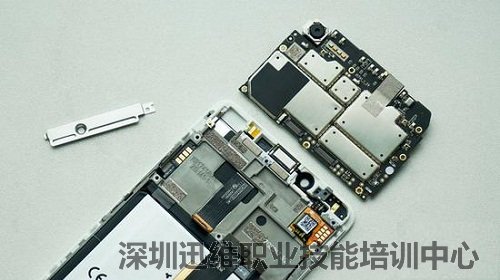

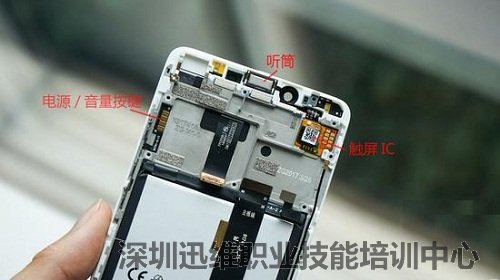

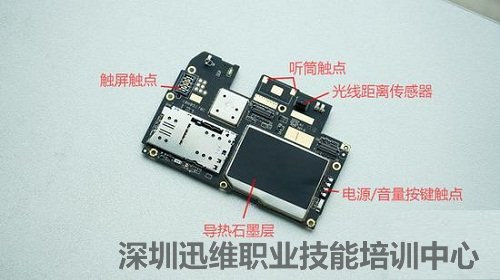

主板同样通过螺丝进行固定，我们发现魅蓝E2的电源/音量按键、触屏都使用了金属触点这种活连接的方式，不失为降低成本（设计/制造/装配）的一个好方法。
魅蓝E2拆机 图7
魅蓝E2拆机 图8

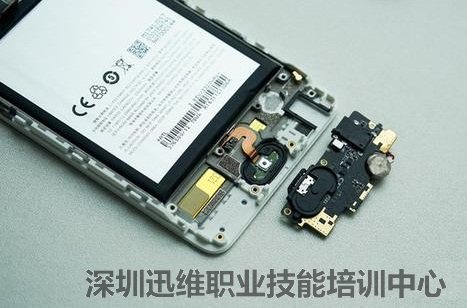

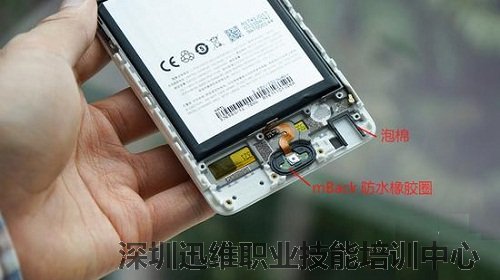

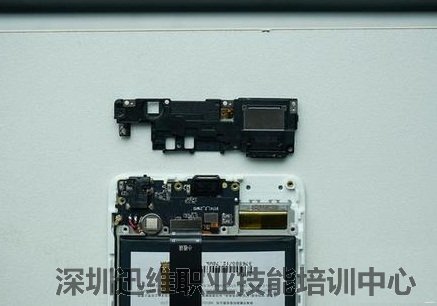

副板上方覆盖了一款黑色的塑料支架，其实这也是扬声器模块，通过触点与副板进行信号传输。卸下副板，可以看到mBack按键的支架以及朝下放置的锅仔片，mBack四周有一圈防水橡胶。
魅蓝E2拆机 图9
魅蓝E2拆机 图10
魅蓝E2拆机 图11
副板整合了micro-USB口、3.5mm耳机座、话筒、震子以及主天线触点，如果用Type-C口就更加好了。
魅蓝E2拆机 图12

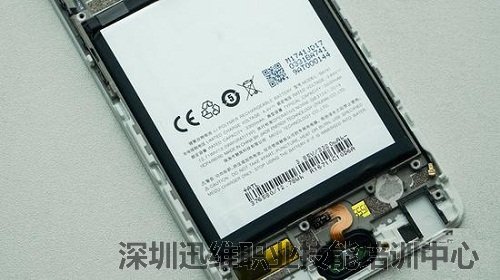

魅蓝E2内置3400mAh电池，支持快充，原装充电器支持9V/2A输出。
魅蓝E2拆机 图13

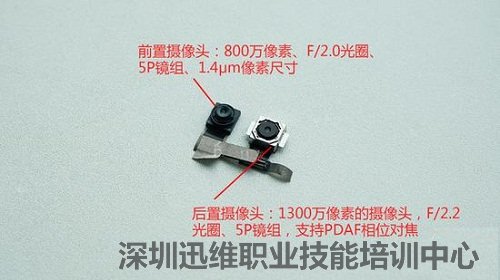

摄像头方面，魅蓝E2前置摄像头为800万像素、F/2.0光圈、5P镜组、1.4μm像素尺寸，在弱光环境下自拍也能保证画面纯净度，另外加上与ArcSoft虹软的合作算法，魅蓝E2提供5种美妆效果、5级美颜以及自适应美肤技术。
而后置则为1300万像素的摄像头，F/2.2光圈、5P镜组，支持PDAF相位对焦。
魅蓝E2拆机 图14

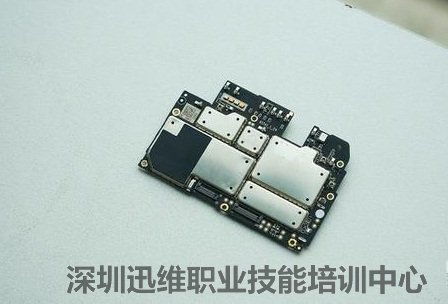

配置方面，魅蓝E2搭载16nm Helio P20处理器。Helio P20整合8*A53核心，最高主频2.3Ghz，GPU则为Mali-T880mp2，而内存方面则为3/4GB LPDDR4X，ROM容量则有32GB/64GB两种规格。
魅蓝E2拆机 图15
魅蓝E2拆机 图16

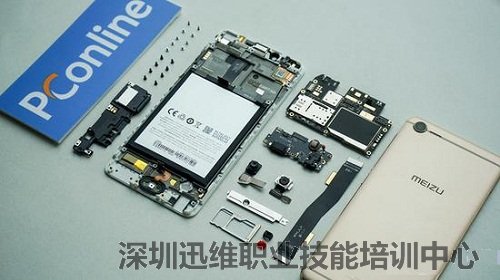

来一张魅蓝E2拆机全家福。
魅蓝E2拆机 图17
魅蓝E2拆机总结：
魅蓝E2拆机难度不大，但金属后壳与中框之间的卡扣比较紧，所以推荐使用更薄/强度更高的撬片以及吸力更大的吸盘。
