魅族16s拆解图文教程

更新时间:2019-05-06 浏览量:2329


  魅族16s拥有6.2英寸的屏幕,高通骁龙855处理器,8GB的内存,3600mAh电池容量,那么这款机器的性能究竟如何呢?本文通过对魅族16s拆解来一探究竟吧。

魅族16s拆解

魅族16s拆解方法/过程:

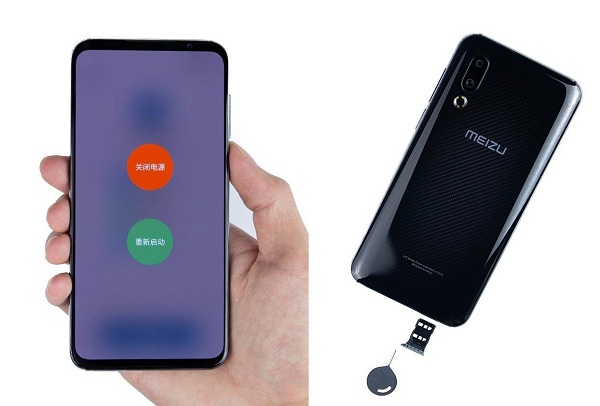

  首先,关机取出SIM卡卡槽。

魅族16s拆解

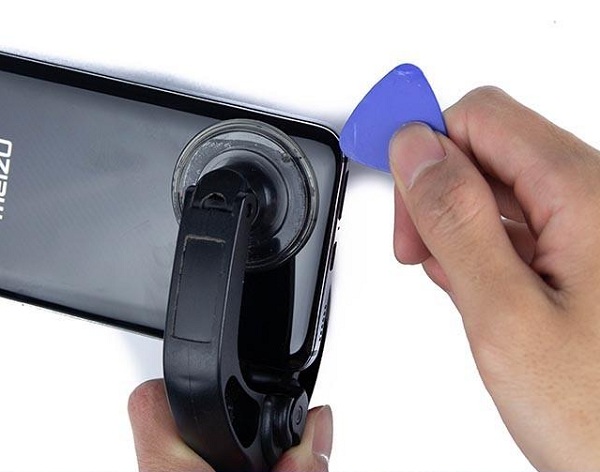

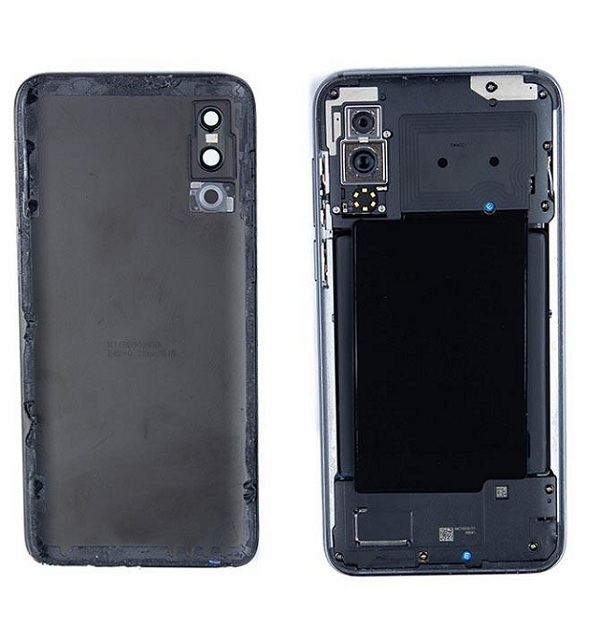

  利用吸盘和撬片,沿着背壳边缘即可将背壳分离。


  在按键对应区域,背壳和中框有卡扣设计,需小心拆解。

魅族16s拆解

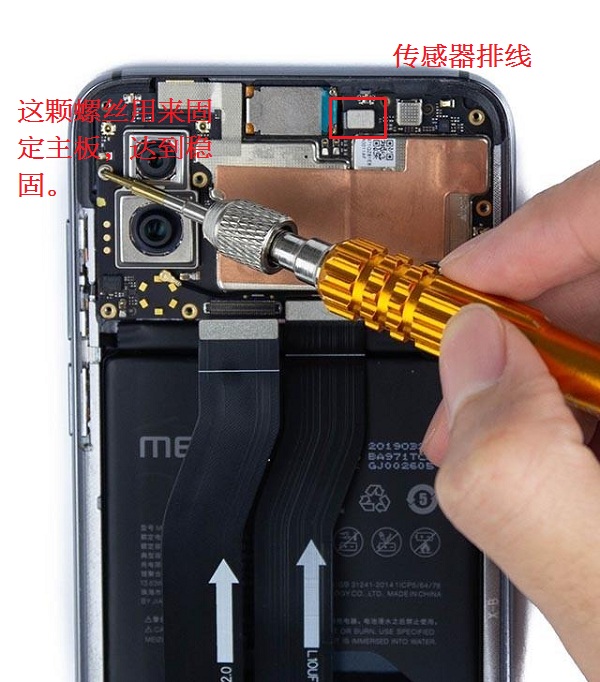

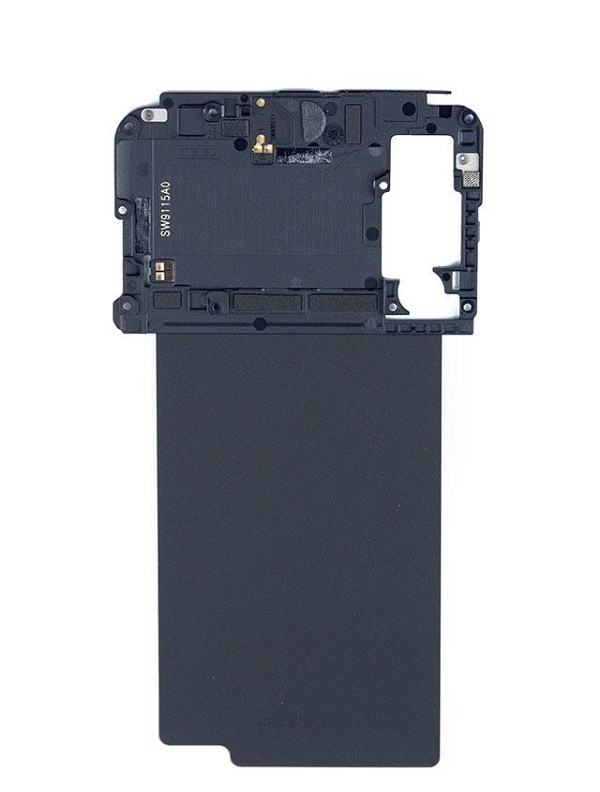

  接下来拆卸主板盖板上的螺丝,这块盖板上集成了NFC线圈和石墨散热片。


  接下来用绝缘撬棒断开电源排线。依次断开副板排线、屏幕排线,再小心断开主板上的一黑一白两根同轴线。



魅族16s拆解

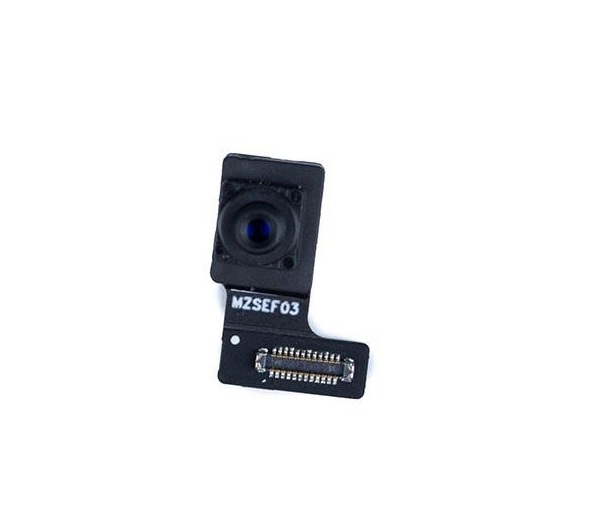

  用绝缘撬棒断开前置摄像头排线,取出摄像头。


  魅族16s前置采用定制超小型2000万像素传感器,首发三星3T2。

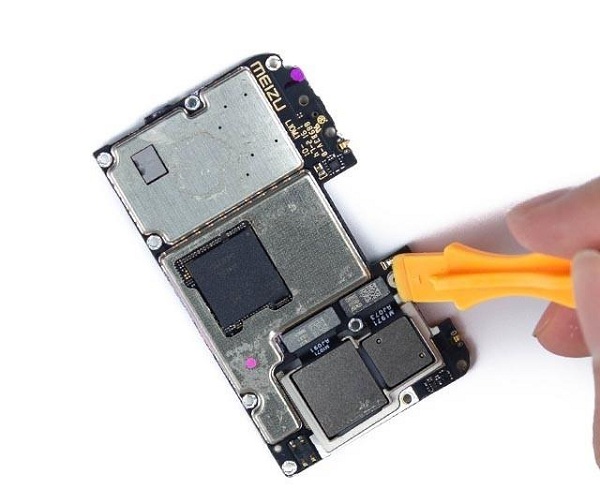

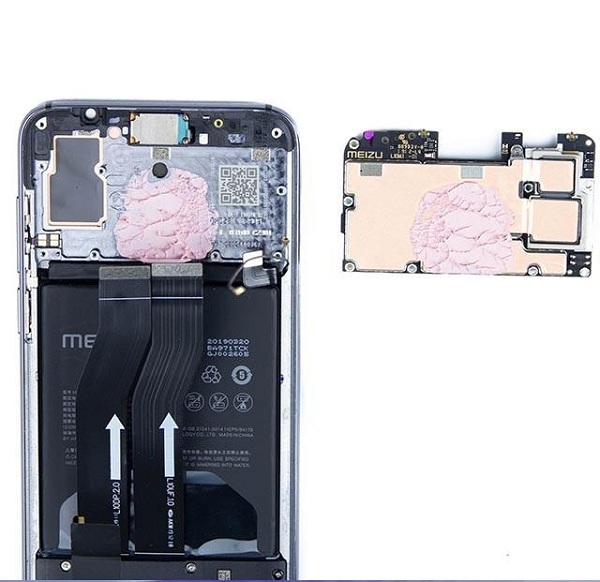

  主板背面和正面一样,覆盖有大面积的金属铜片,利用散热。

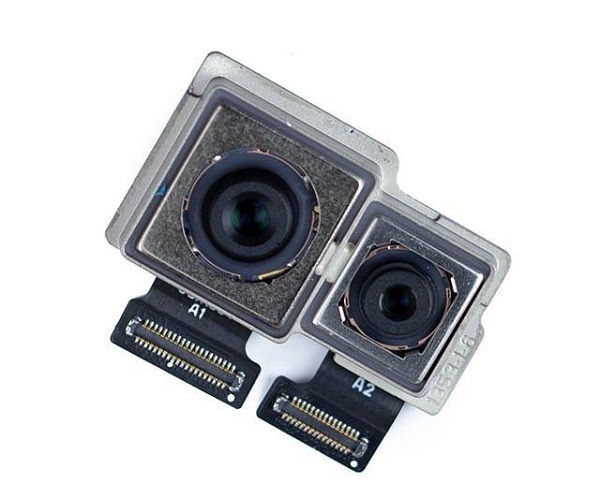

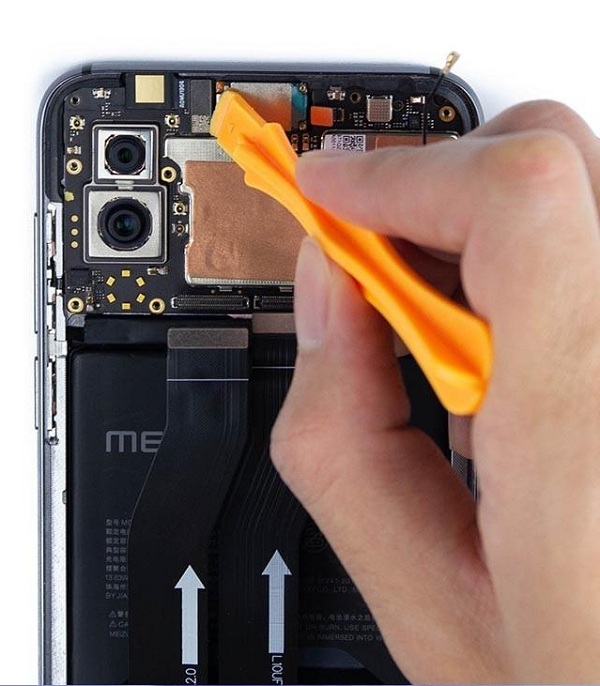

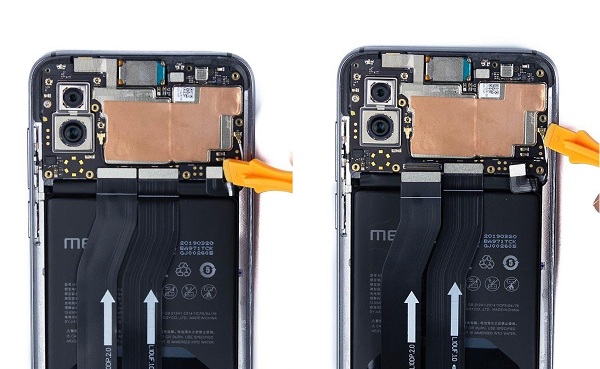

  掀开金属铜片,然后断开主摄像头和副摄像头排线。


  主摄像头和辐射头通过金属框固定,结构更加稳定。

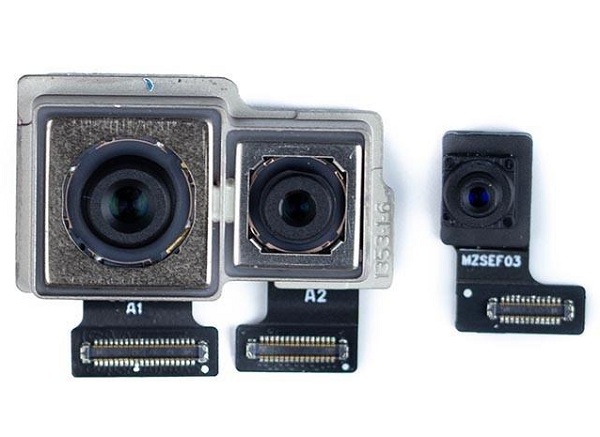

  从左到右依次为4800万像素主摄、2000万像素副摄、2000万像素前置。

魅族16s拆解

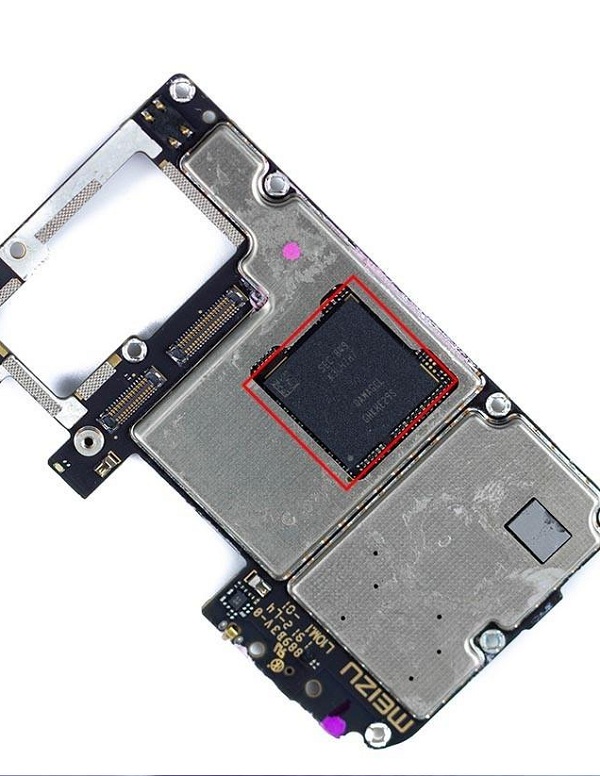

  红框内为三星K3UH7H7内存,下面层叠封装骁龙855处理器。

魅族16s拆解

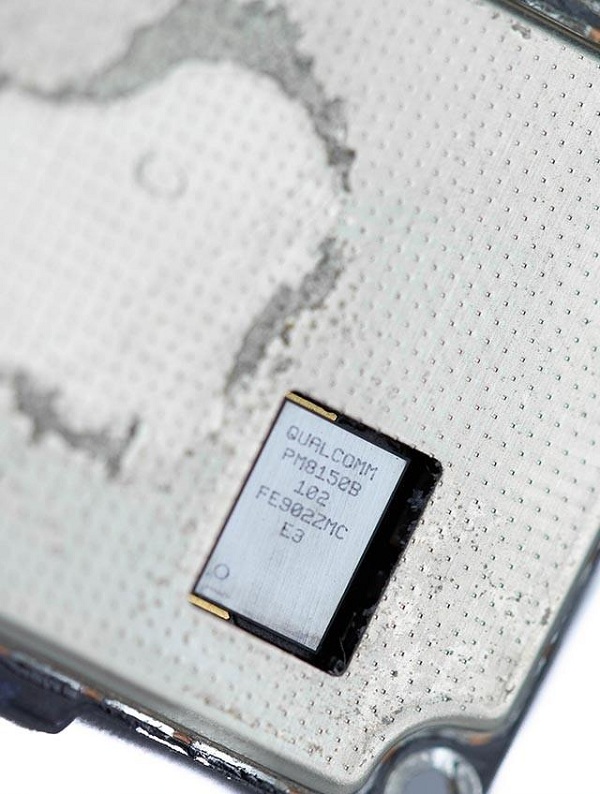

  主板背面另一个可见元器件为高通PM8150B电源管理芯片。

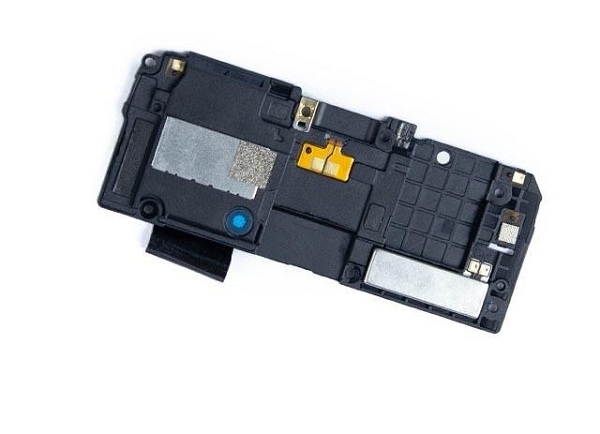

  接下来拆卸副板螺丝,副板盖板上集成了扬声器,mEngine横向线性马达。扬声器供应商为AAC。

魅族16s拆解

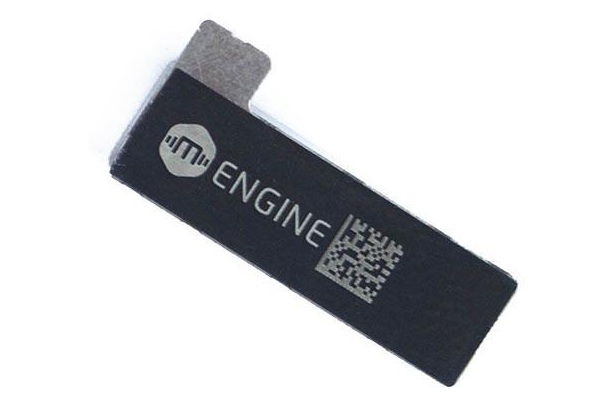

  mEngine横向线性马达特写。


  接着依次断开主板上同轴线、断开指纹识别排线。

魅族16s拆解

  注意:魅族16S副板采用了软排线设计,拆卸要很小心。

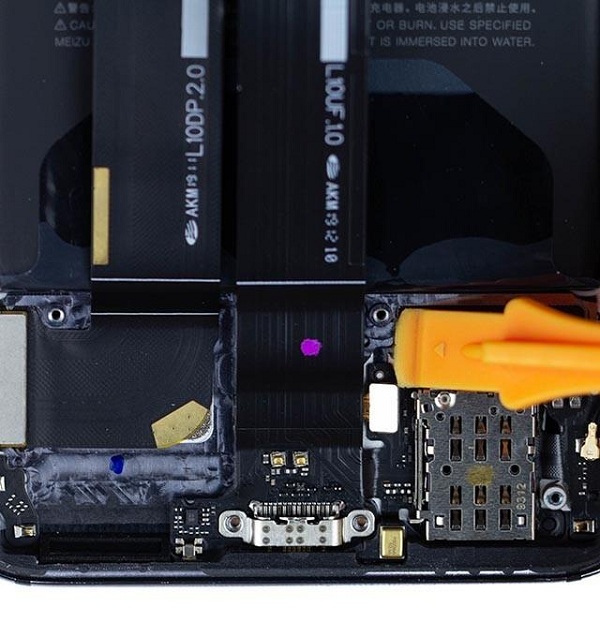

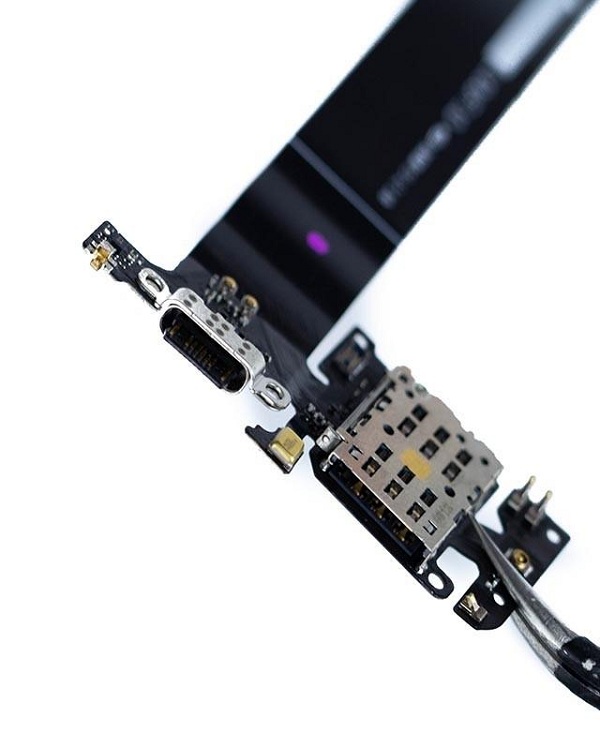

  Type-C接口和SIM卡卡槽特写。


  拆卸屏幕指纹的固定螺丝。

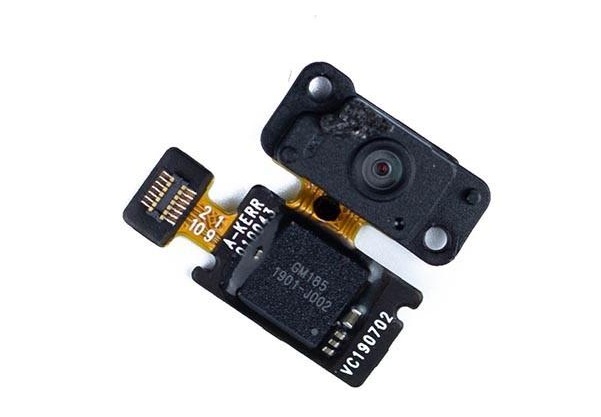

  魅族16S采用了汇顶第二代光指纹方案。

魅族16s拆解

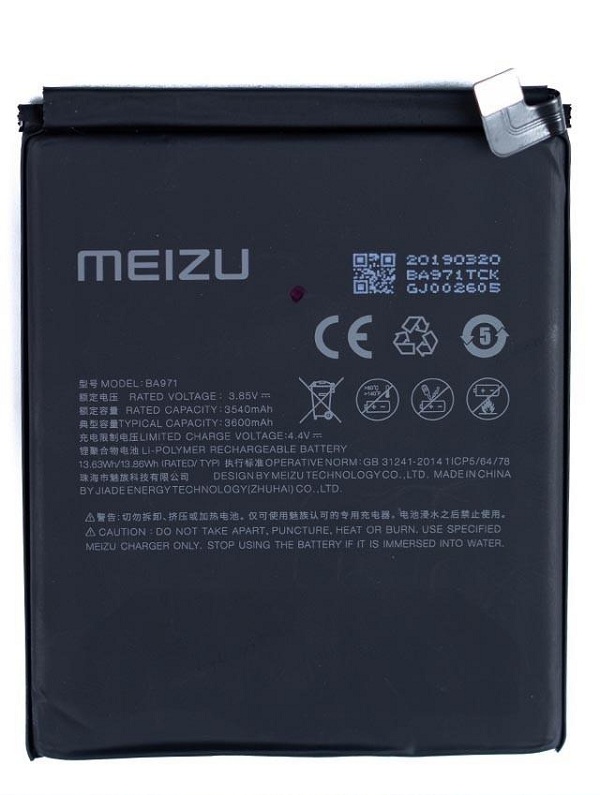

  魅族16s的电池设计有快拆设计,电池额定电压为3.85V,典型容量3600mAh,供应商为珠海德电能科技。

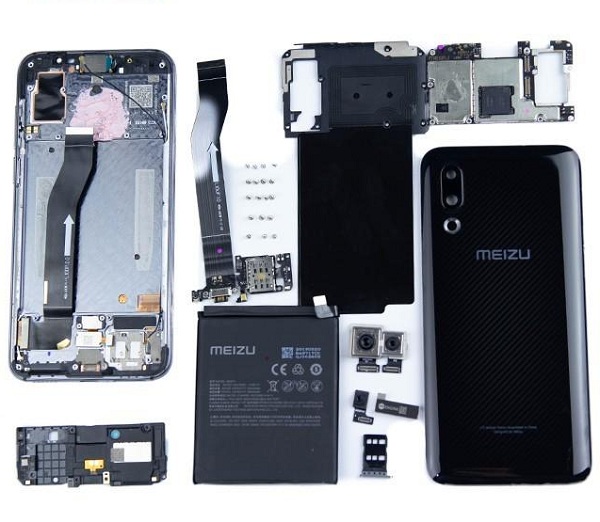

  至此,魅族16s拆解完成了,附上全家福。

魅族16s拆解
