坚果3拆机图文教程

  黑白配永远是不会被取代的经典配色,已经被延续了好几代,坚果3自然不会例外。今天小编给大家带来了坚果3拆机教程,一起来看看它的做工怎么样吧!

坚果3拆机图文教程

  拆机:做工用料全分析。

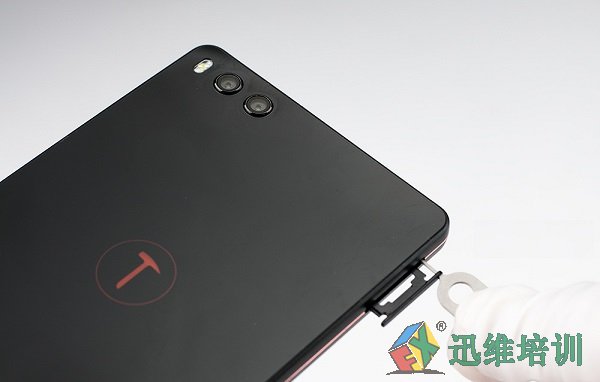

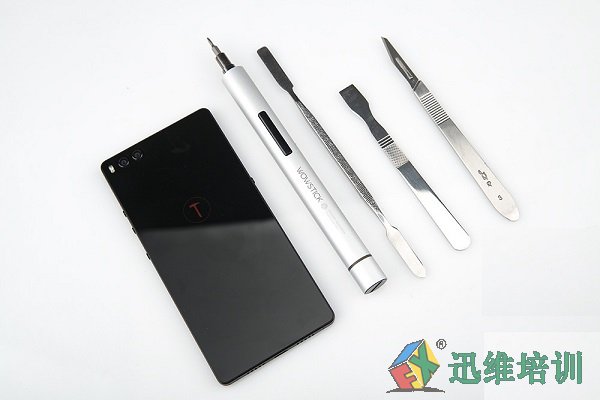

  还是那句老话,先退卡再拆机。

坚果3拆机图文教程

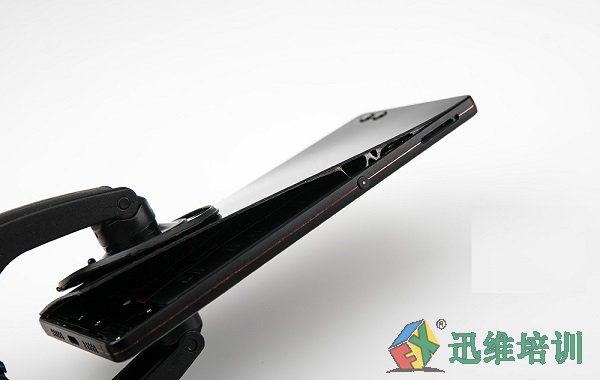

  加热后盖后用手机开盖器直接吸开,可以看到还有部分粘连,为了防止灰尘进入,坚果3的双面防尘胶进行了加厚还算不错。

坚果3拆机图文教程

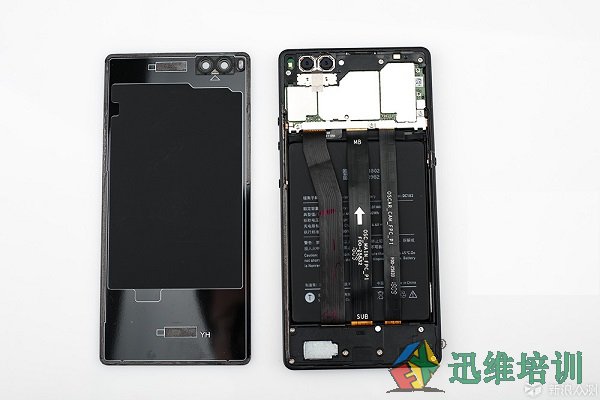

  在玻璃后盖上可以看到一大块石墨导热片辅助散热,打开后可以看到整个细节上处理不错,虽然是千元机但是该有的金属罩都有,该加强的接口罩也都没缺。

坚果3拆机图文教程

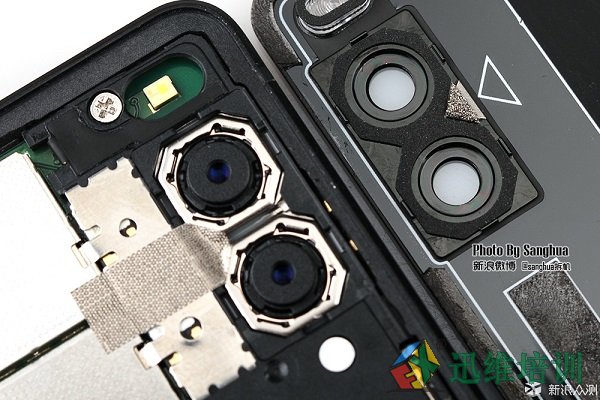

  摄像头对应的部分可以看到接口加固金属罩,同时有静电贴纸另外对应的后盖上设计有海绵防尘。

坚果3拆机图文教程

  一般来说我们看到的是两条线一条子母电路板连接,一条显示屏排线,坚果3为了保证下置前置摄像头的出片质量,并没有通过子电路板走信号线,都是直放了一条摄像头连接线。

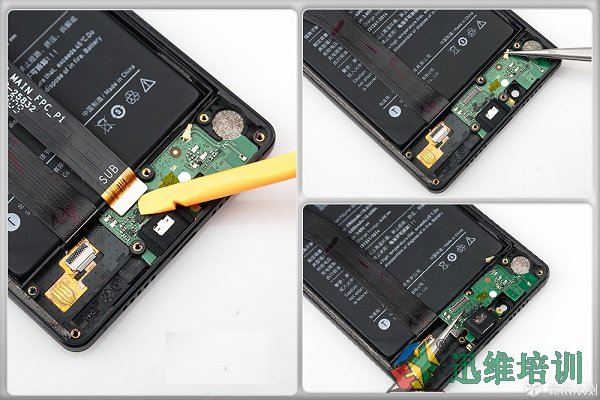

  拆机前先切断电源,拆掉接口加固金属罩再去掉电池接口。

坚果3拆机图文教程

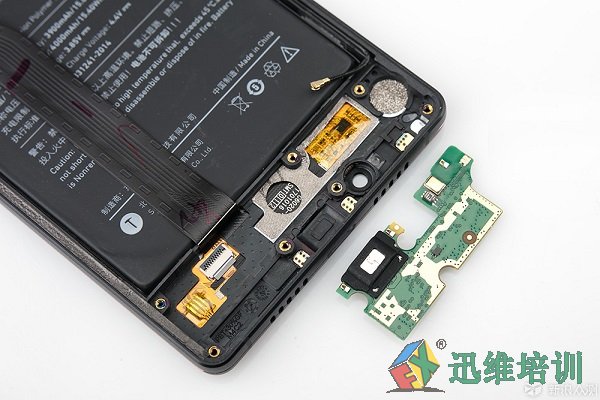

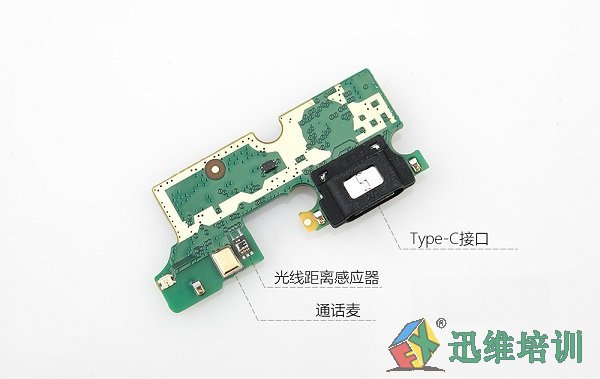

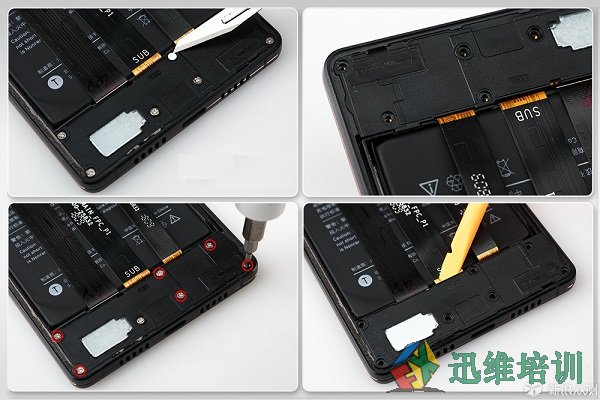

  子电路板采用了6枚螺丝加强,保证了下面各个接口的稳定。

坚果3拆机图文教程

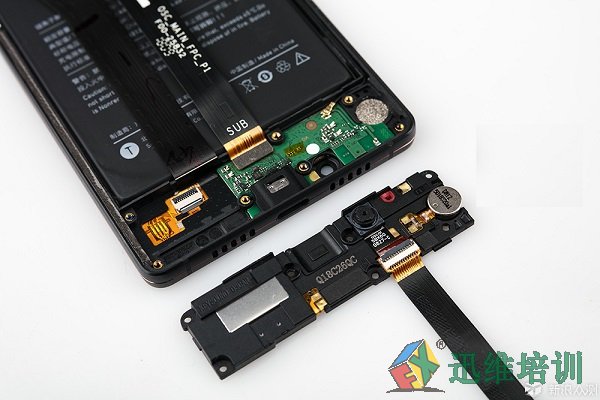

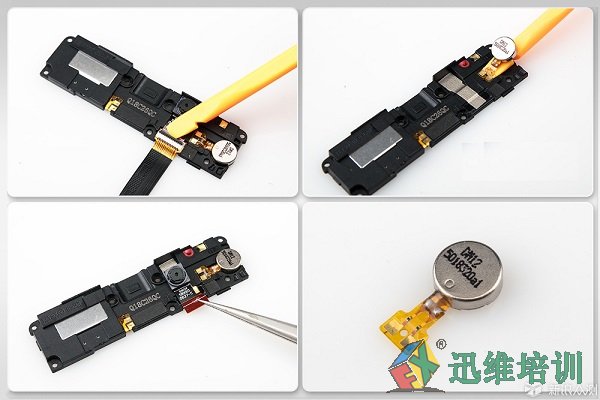

  分离摄像头排线移出前置头和振动马达。

坚果3拆机图文教程

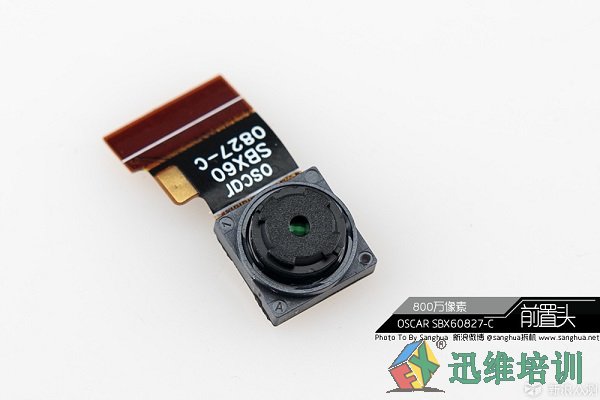

  800万的前置摄像头,应该说应付自拍没有什么问题。

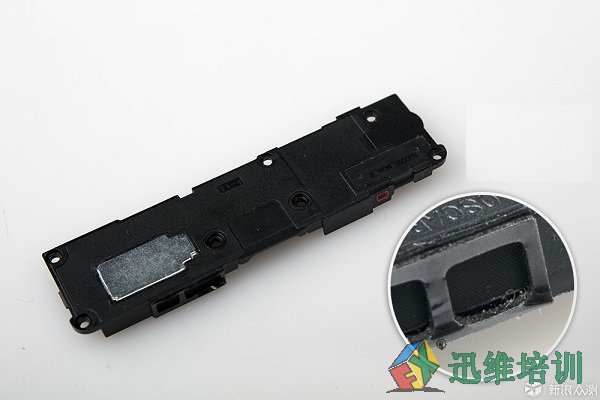

  坚果3的音腔设计还是比较大的,因此外放的水准还算不错并不单薄,音量有同类机型中也够大,在出声孔上也做了防止设置。

坚果3拆机图文教程

坚果3拆机图文教程


  在TYPE-C接口上设计有黑色胶套,主要用于防尘。

坚果3拆机图文教程

坚果3拆机图文教程

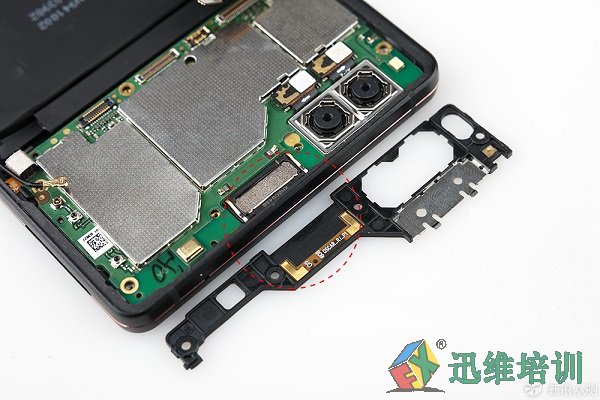

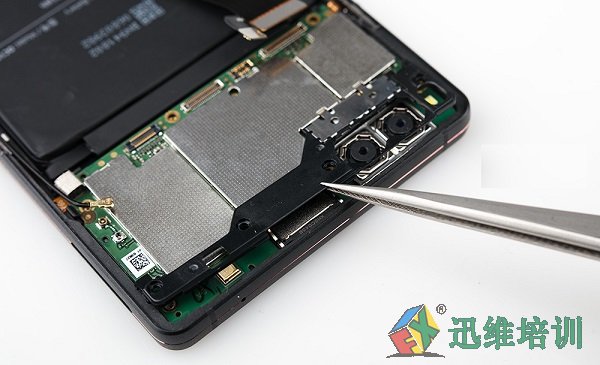

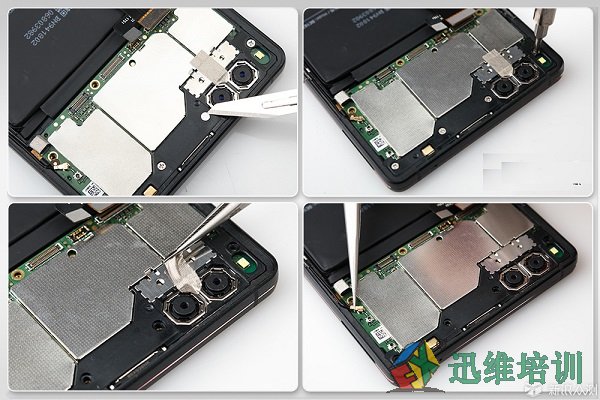

  顶部的这片材料主要用于加固后置摄像头接口及听筒。

坚果3拆机图文教程

  坚果3由于使用了大容量电池,因此不得不对空间精打细算,顶部的听筒使用固定片上的触点和主板连接近一步降低了手机的厚度,让机身可以保持在7.16MM。

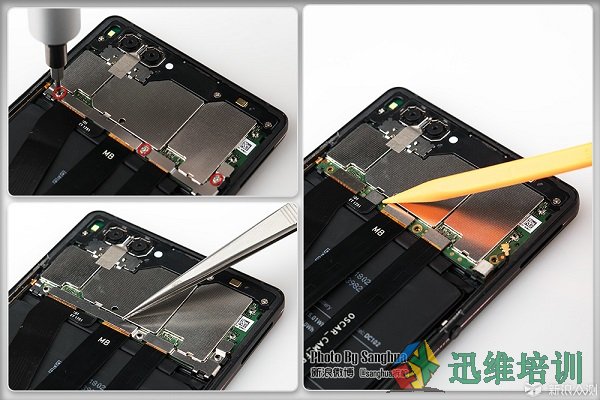

  拆出后置双摄头后可以直接看到屏幕,这也是坚果3后置头不怎么突出的根本原因,问机身内部要空间而不是向外要空间导致后摄头严重突出丑出翔,因此坚果3只是微突而不影响整体观感。

坚果3拆机图文教程

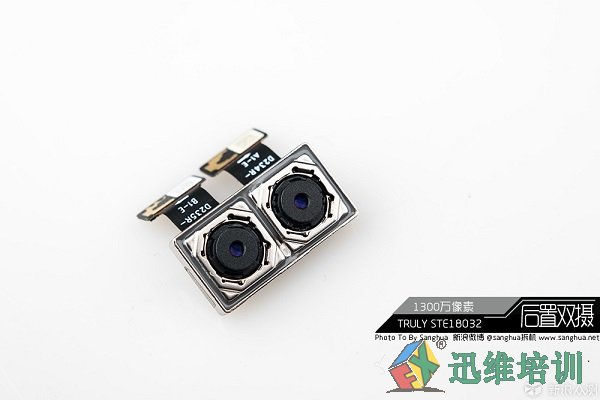

  后置双摄像头采用了业内少见的实打实的双1300万像素,因此在出片效果上得到了很大的保证。

坚果3拆机图文教程

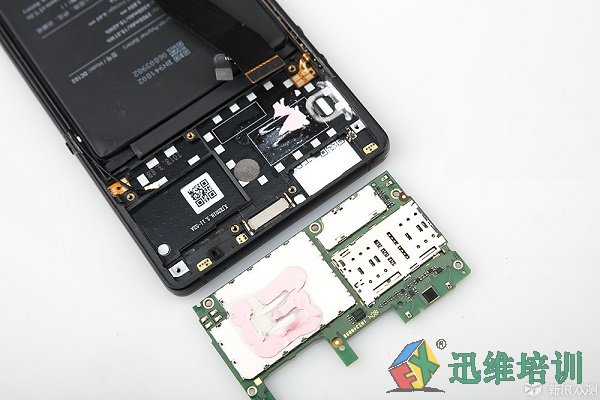

  芯片部分均有金属罩覆盖,在金属罩于金属中框之间漆有粉色硅脂。


  为了保证一体性正面的顶部只是一条开槽,拆出听筒扣可看到同样设计有防尘罩。


坚果3拆机图文教程

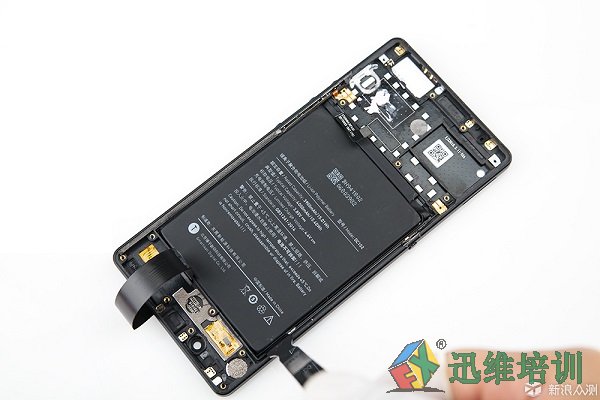

  整块电池比较厚,坚果3并有为了做薄而削减电池的容量,而是通过把前摄像头下移、双摄像头位置镂空、听筒拉长做窄等方式优化内部结构,向内部要空间反其道而行之。

坚果3拆机图文教程

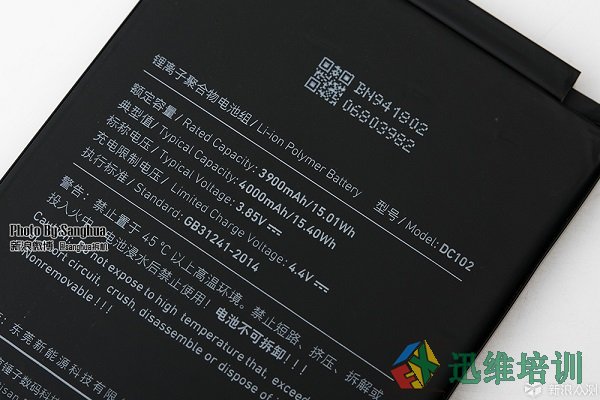

  整块电池达到了4000MAH的高容量,相比目前尺寸手机3200MAH的电板来说整整多了800MAH左右,通过增加电池的容量这种硬手段来增加整个手机的续航这是最直接有效的方式,这也是为什么坚果3有着出色续航时间的最根本的原因。

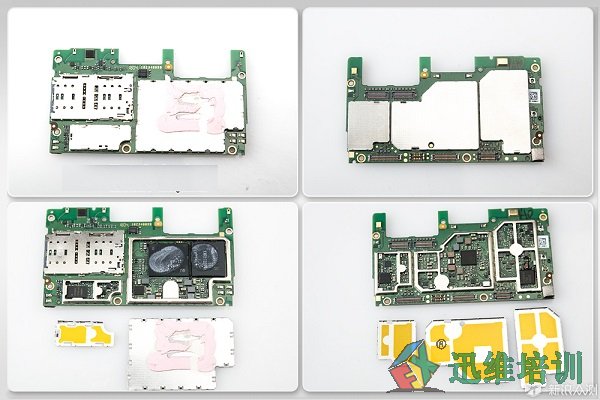

  继续拆解去除所有的金属罩。

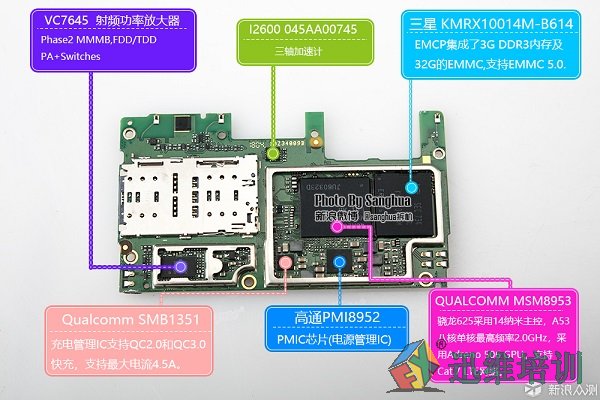

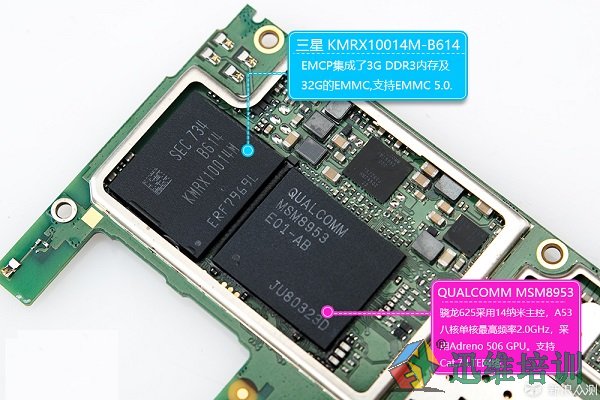

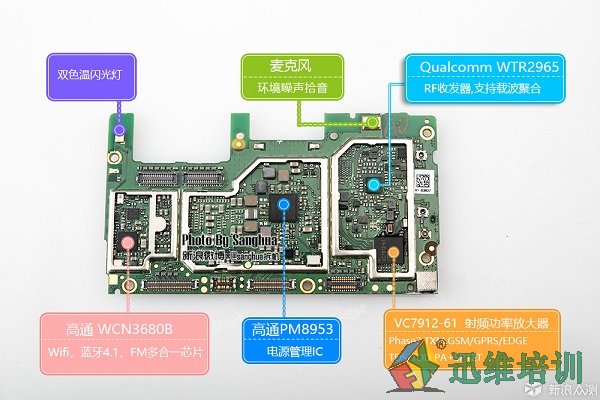

  做工用料还是中规中矩的,虽然主控是晓龙625不过应用日常应用还是绰绰有余的,三星的EMCP颗粒的品质也相对比较靠谱。

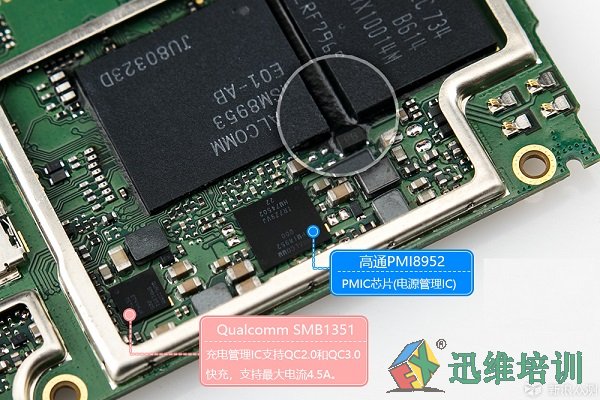

  在小细节上主控和EMCP芯片都进行了滴胶密封防止芯片的焊点氧化而影响性能,采用高通SMB1351快充芯片支持QC3.0快充。

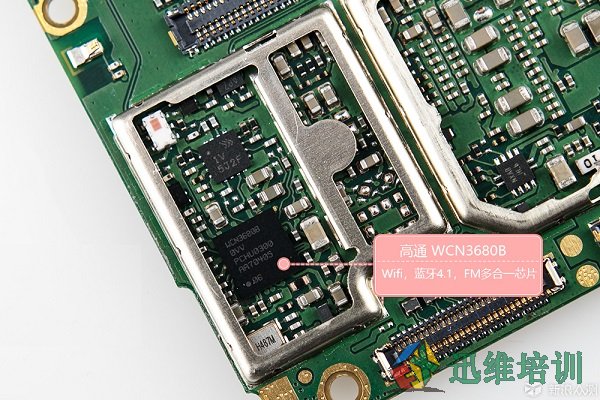

  高通WCN3680这一片多合一芯片的5G WIFI还是比较稳定的不会断流假死等情况。

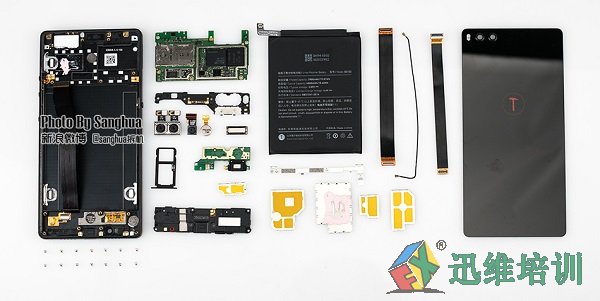

  小结:坚果3,在做工用料上还是中规中矩的,其最大的亮点在于在不增加机身厚度的情况下将将一块4000MAH高容量电池融入机身,并有为了做薄而做减少以削减电池的容量为代价,而是通优化内部结构,向内部要空间成功地净厚度控制在7.16MM保证了外观轻薄的前提下实现了超长续航。同时6.3V 3A的大电流充电虽然算不得最快,但是相比目前普遍5V 2A的充电速度已经是名列前茅。

  在外观设计上前后双玻璃+金属中框的设计,特别是正面三面无边框造型在这个全面屏不全面的时代给人造成的视学冲击力还是蛮特别的,唯一被人所诟病的也许就是骁龙625的性能和算不得太美的加长下巴,但是结合其并不高的售价,我们还能再强求些什么呢?
