OPPO Ace2拆解图文教程

更新时间:2020-05-28


  OPPO Ace2搭载了骁龙865处理器,挖孔屏设计,6.55英寸 90Hz高刷新率电竞屏,65W SuperVOOC 2.0+40W AirV00C+10W反向无线充电最快充电组合,后置摄像头模组为居中圆形4摄。下面我们通过OPPO Ace2拆解一探它的内部构造,一起来看看吧!


OPPO Ace2拆解

OPPO Ace2拆解方法/步骤:

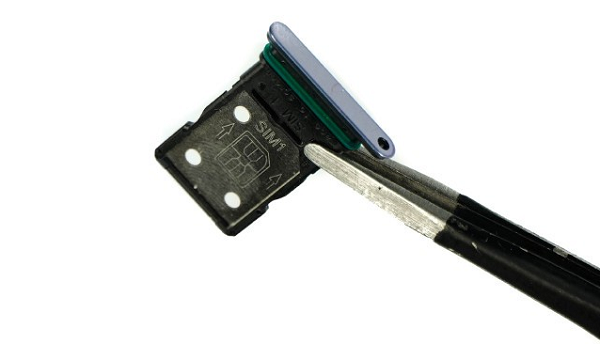

  关机取出SIM卡槽,卡槽为双层堆叠设计,绿色部分为橡胶防尘防水处理。

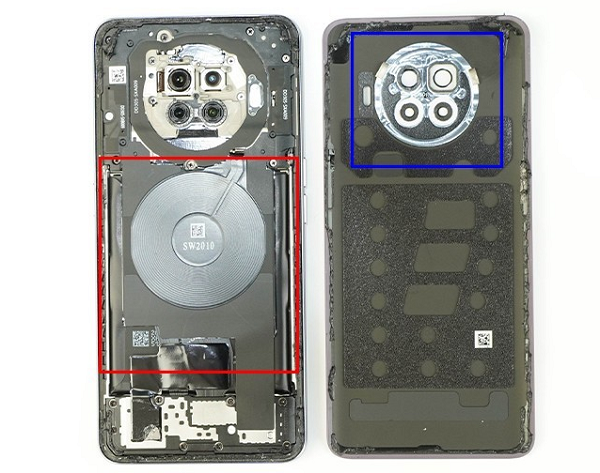

  80°C加热5分钟后用翘片打开手机后盖,蓝框部分是后摄模组,红框是NFC天线以无线充电模块,背板有大面积散热处理。


  OPPO Ace2采用的是传统三段式机身内部结构设计,边缘封胶处理。

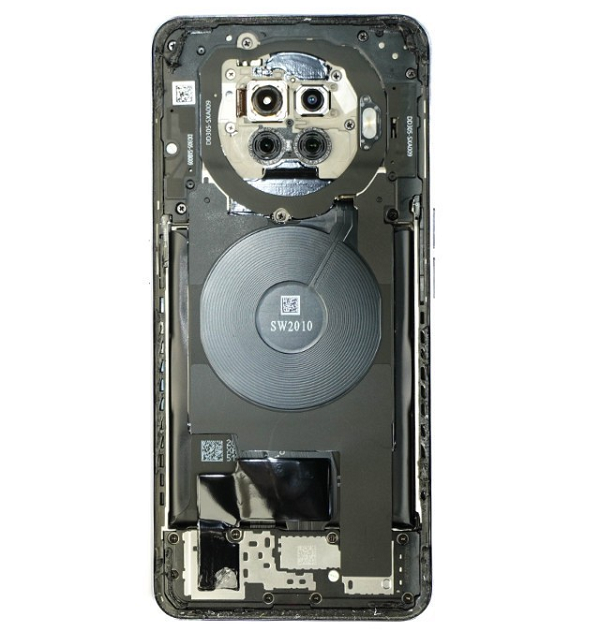

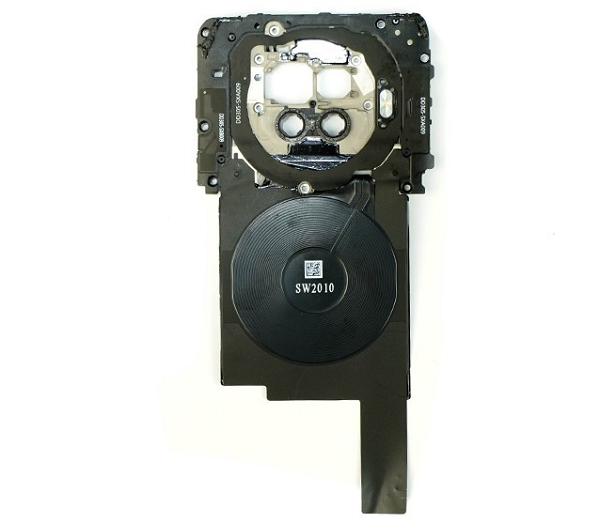

  卸下主板盖板固定螺丝,无线充电模块与盖板粘连在一起,被石墨贴纸包裹。

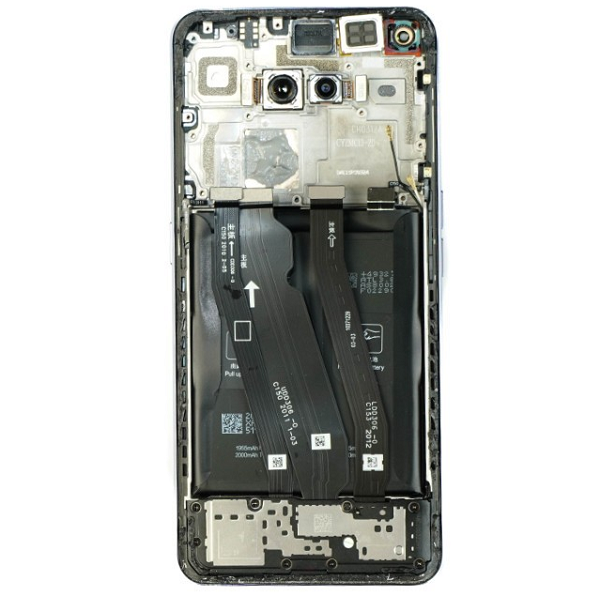

  拆下盖板后,部分表面有散热石墨贴纸覆盖。挑开电源与主板BTB。

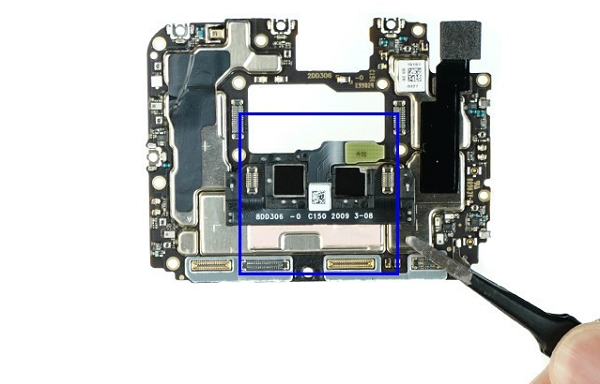

  OPPO Ace2的主板通过5颗螺丝固定,蓝框内为两颗副摄的固定组件。而且前摄也通过散热贴纸粘在主板上。

  拆下主板后,48MP主 摄+8MP超广角居于上部,其余则是肖像镜头+漏光镜头,构成背部的环形四摄。

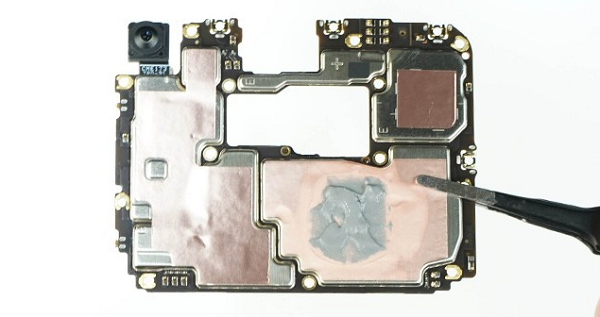

  主板背面有大量的散热铜箔,SoC位置还有散热硅脂。


  固定两颗副摄的固定板,但BTB部分并没有特别的防水处理。

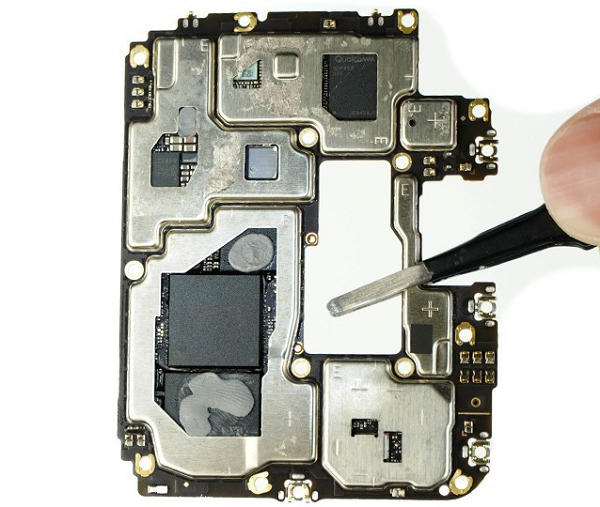

  撕开散热铜箔与缓冲散热的贴纸,硅脂涂抹的位置从上到下依次为高通X555G基带、LPDDR 5内存、骁龙865以及UFS3.0闪存。

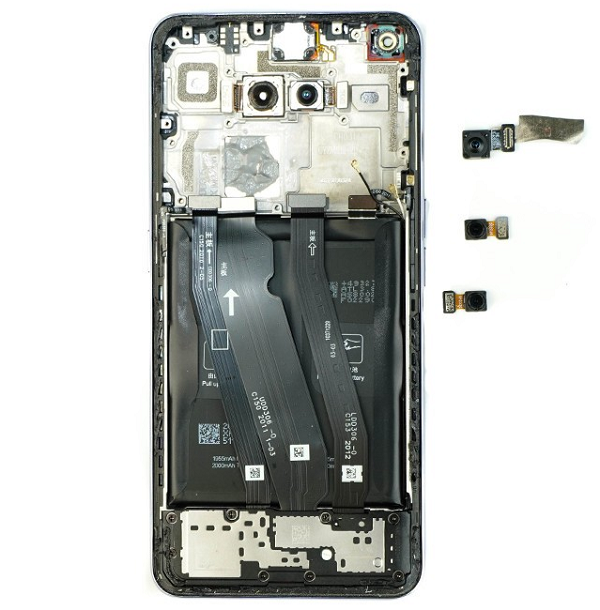

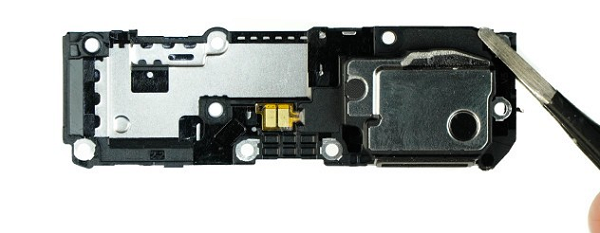

  取下主板后,顶部则是听筒以及为前摄预留的位置,还能看见主板背面的散热硅脂。

  拧下固定副板盖板的九颗螺丝。

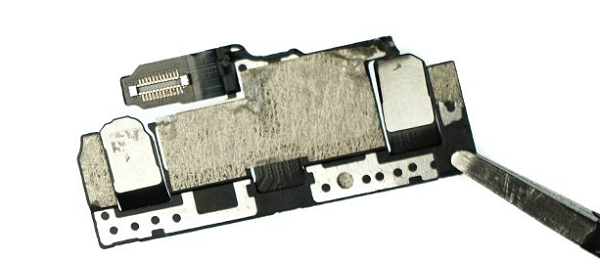

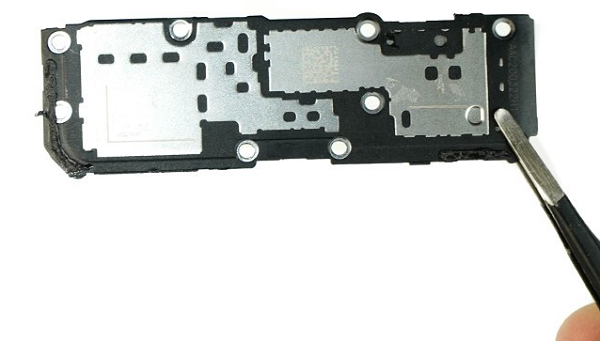

  副板盖板背面特写。

OPPO Ace2拆解-副板盖板

  依次挑开与主板、电源相连的BTB,就可取下副板

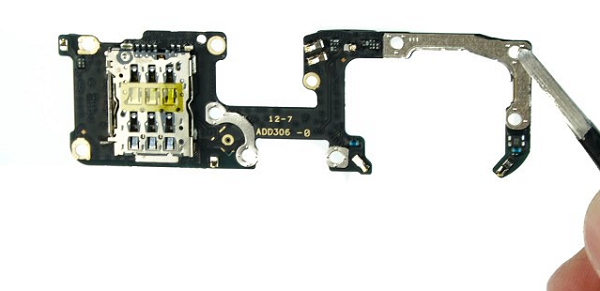

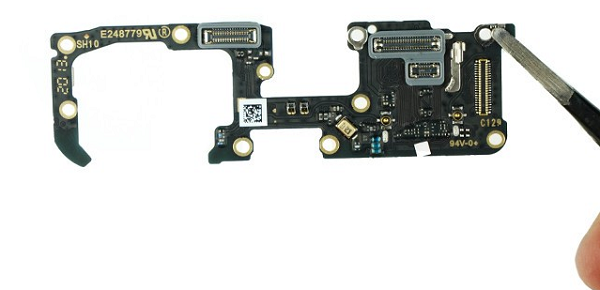

  副板背面特写,左侧可见SIM卡槽。

OPPO Ace2拆解-副板背面特写

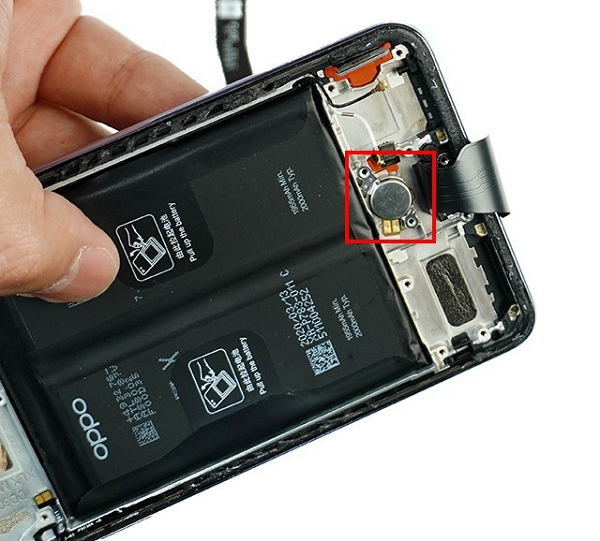

  副板位置特写,红框中为Z轴线性马达。

OPPO Ace2拆解-Z轴线性马达

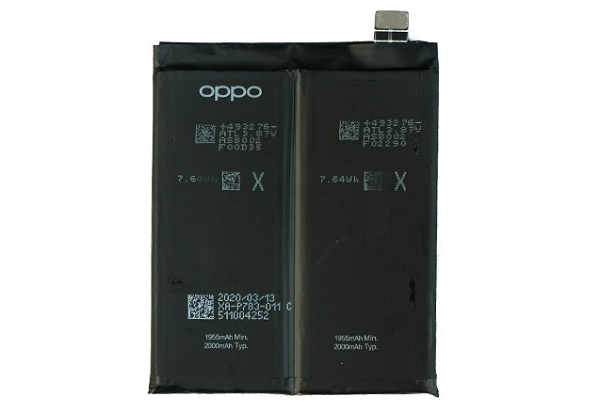

  OPPO Ace2的电池为4000mAh,65W SuperVOOC2.0超级闪充35分钟即可充满,40W AirVOOC无线闪充充满也仅需56分钟。

OPPO Ace2拆解-电池

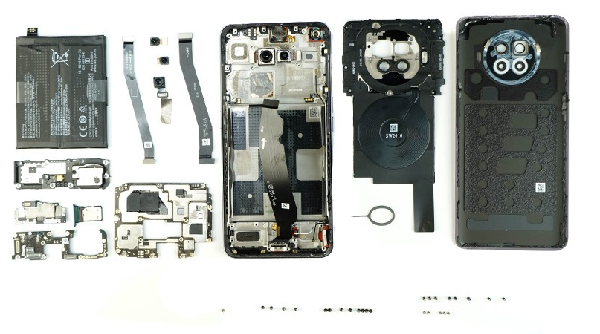

  OPPO Ace2拆解全家福。

OPPO Ace2拆解全家福
