坚果R1做工如何?锤子坚果R1拆解

更新时间:2018-05-30 浏览量:1656

  坚果R1是今年5月15日锤子科技发布的重磅旗舰机,相比上一代锤子T1,时间间隔超过了一年半,可以说是锤粉期待已久的旗舰机,关注度颇高。不过,近日坚果R1被曝镜头容易磨损,引发不少网友对坚果R1质量的担忧,今天我们将通过“坚果R1拆解”,带大家全面了解坚果R1做工如何。

坚果R1做工如何?锤子坚果R1拆解

拆机所需工具:

  吸盘、螺丝刀、拨片、卡针、撬棒、镊子(拆机加热设备(可选))。本次我们拆解的是坚果R1碳黑色版,与白色版除了颜色不同外,在中框上还略有不同。白色版中框没有线性红线,黑色版则保留。

坚果R1做工如何?锤子坚果R1拆解

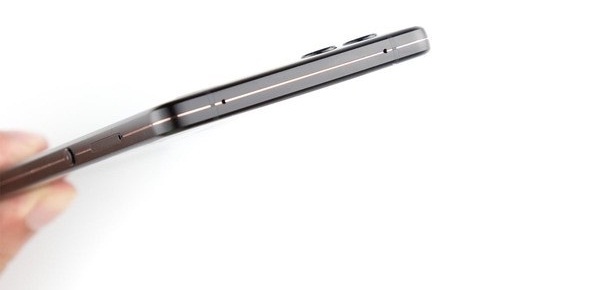

黑色版中框保留线性红线

  话不多说,下面正式来拆机,坚果R1拆解步骤如下:

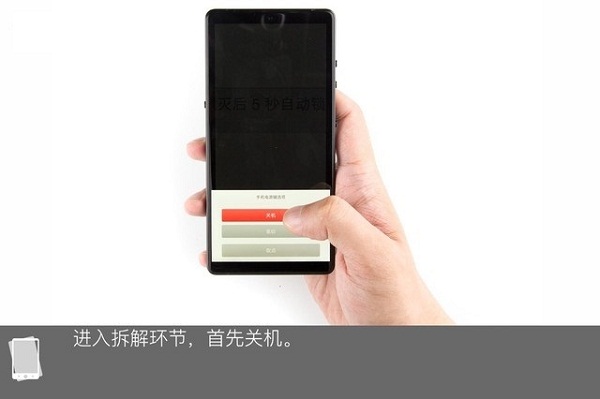

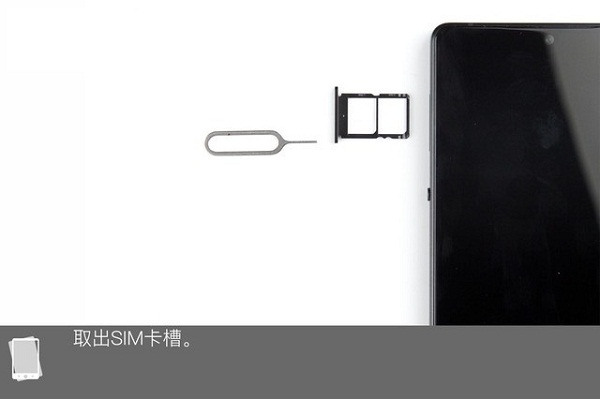

  一、手机拆机万年不变的第一步,关机、取卡托。

坚果R1做工如何?锤子坚果R1拆解



 二、分离后壳。坚果R1采用的是玻璃机身,玻璃后壳通过卡扣与胶粘固定在金属中框上。因此,拆机需要用到吸盘以及加热装置。不过,坚果R1并不支持IP67/68防水,因此小编推测后壳胶粘轻度并没有那么高。


  事实确实如此,坚果R1玻璃后壳无需借助加热装置,也可以直接使用吸盘工具,从底部掀开。当然,这样做操作上比较费劲,但还是能降背壳掀开一道缝隙,然后借助拆机拨片也可以分离后壳。

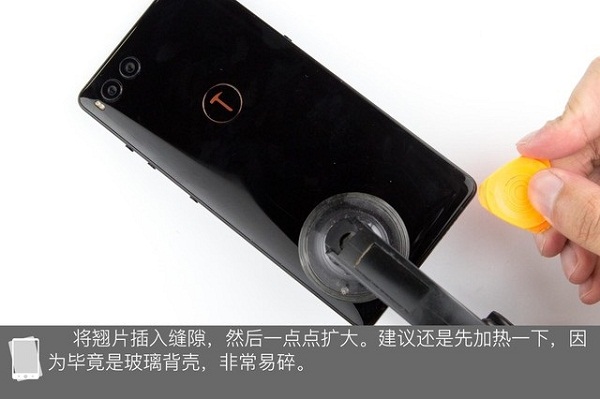

  需要注意的是,将翘片插入缝隙,需要一点点扩大。一般稳妥的方法,建议还是先加热一下,因为毕竟是玻璃后壳,不当操作容易弄碎玻璃后壳。

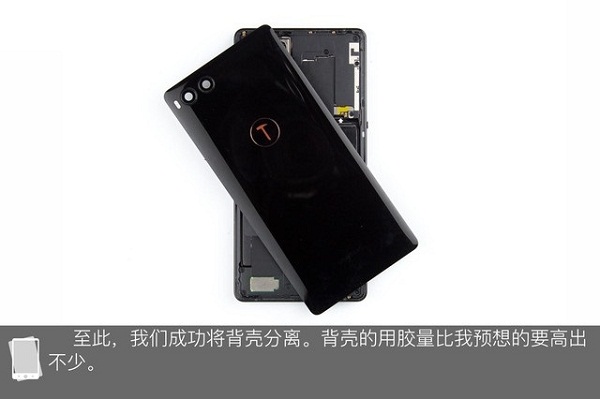

  至此我们成功将背壳分离,虽然固定不如三星苹果三防手机那么密实,不过背壳的用胶量比预想的还要高不少,用料足。

坚果R1做工如何?锤子坚果R1拆解

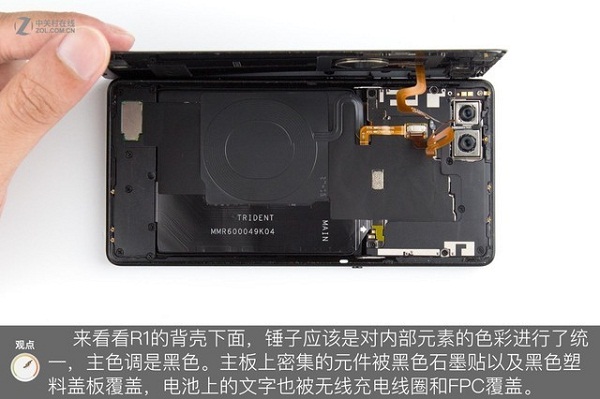

  下图为坚果R1后壳内部特写,玻璃后壳上还有指纹排线,此外内部的元素色彩进行了统一,主色调是黑色。主板上密集的原件被黑色石墨贴以及黑色塑料盖板覆盖,电池上的文字也被无线充电圈和PFC覆盖。

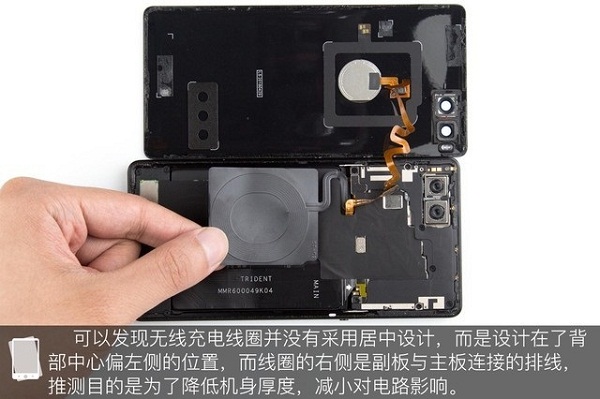

  坚果R1无线充电器圈并没有采用居中设计,而是设计在背部中心偏左的位置,而线圈的右侧是副板与主板连接的排线,推测是为了降低机身厚度,减少对电路的影响。



坚果R1做工如何?锤子坚果R1拆解

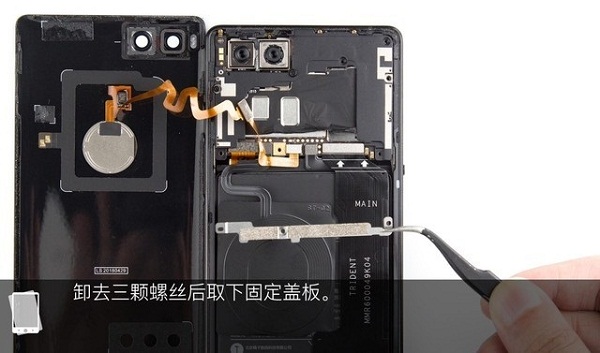

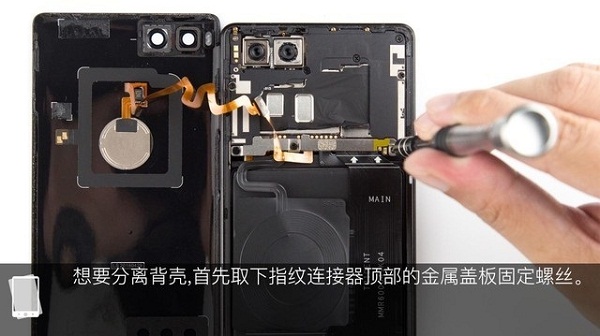

  想要分离玻璃后壳,首先需要取下指纹连接器顶部的金属盖板固定螺丝,如下图所示。



坚果R1做工如何?锤子坚果R1拆解

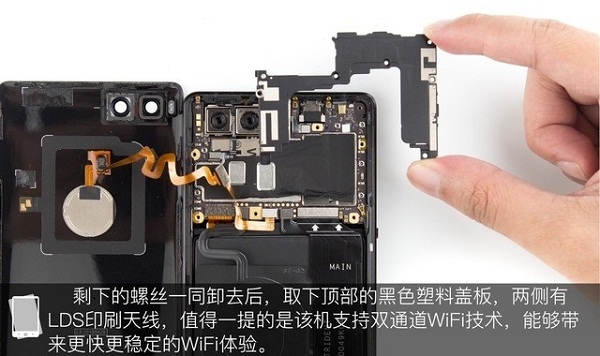

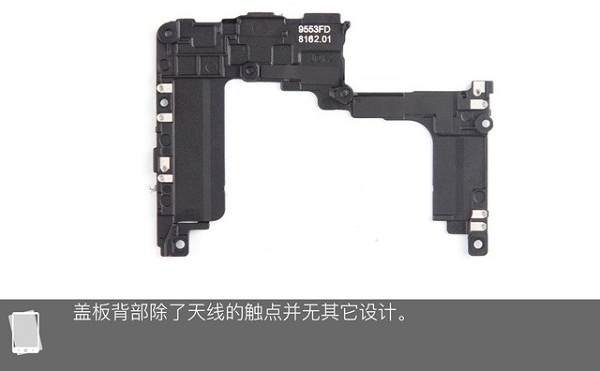

  剩下的螺丝一同卸去后,取下顶部的黑色塑料盖板,两侧有LDS印刷天线。值得一提的是,该机支持双通道WiFi技术,能够带来更快更稳定的WiFi体验。

坚果R1做工如何?锤子坚果R1拆解
坚果R1做工如何?锤子坚果R1拆解

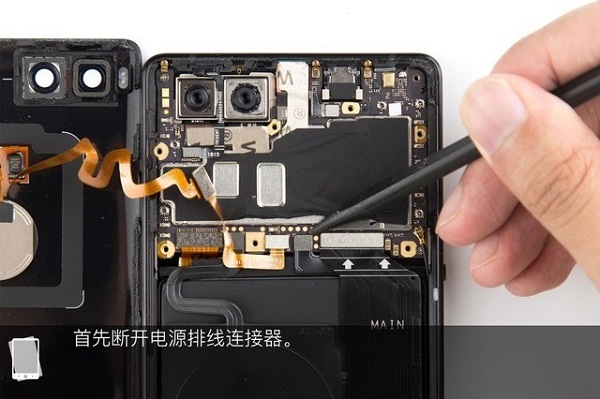

  话不多说,先分离后壳再说。首先断开电源排线连接器。

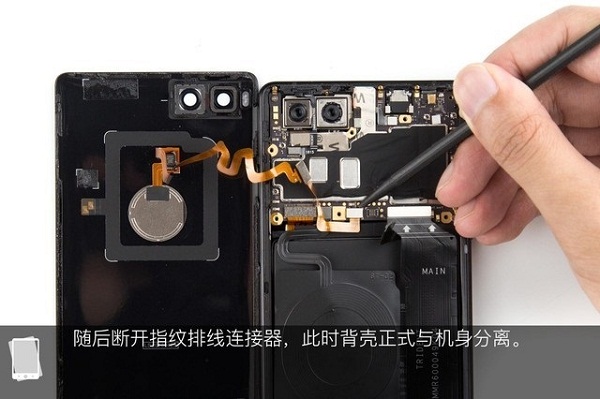

  随后断开指纹排线,至此玻璃后壳就可以与机身正式分离了。

坚果R1做工如何?锤子坚果R1拆解

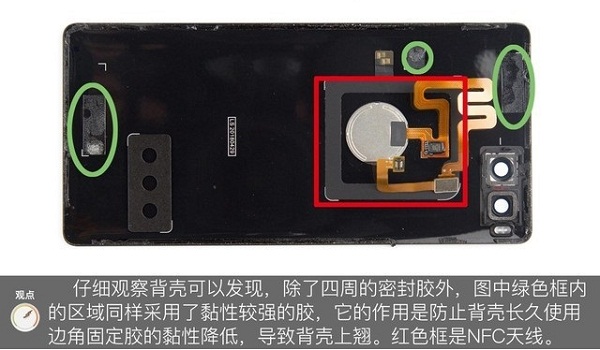

  仔细观察玻璃后壳可以发现,除了四周的密封胶外,图中绿色框内的区域同样采用胶粘性较强的胶,它的作用是防止背壳长久使用比较固定的胶粘性降低,导致背壳上翘。红色框是NFC天线。

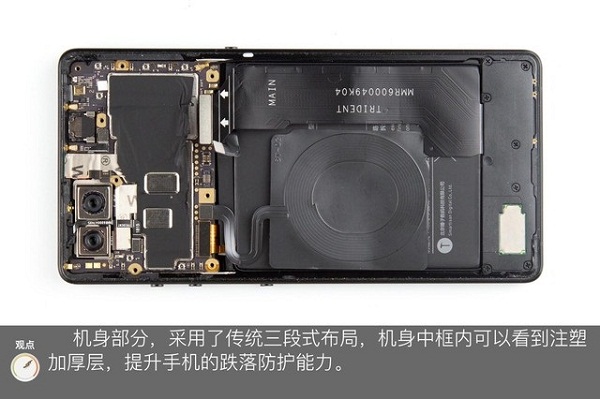

  三、机身部分,坚果R1内部采用了最常见的传统式三段式布局,机身中框内可以看到注塑加厚层,提升手机的跌落防护能力。

坚果R1做工如何?锤子坚果R1拆解

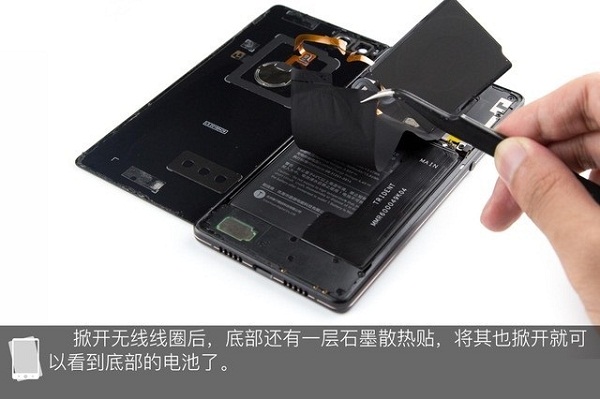

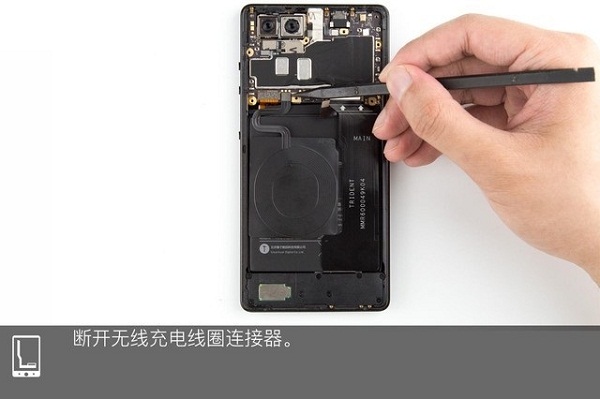

  下面首先可以拆卸无线充电线圈,首先断开无线装置连接器。

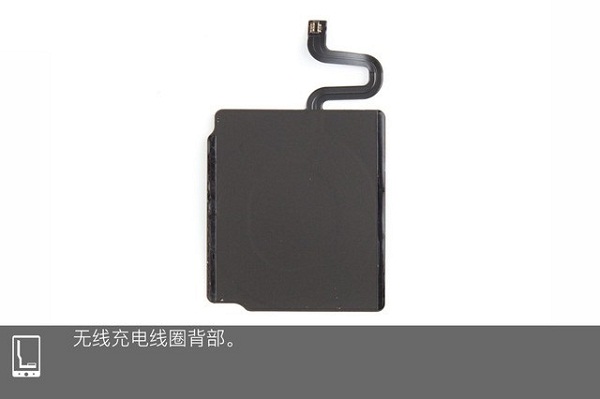

  下图为拆卸下来的坚果R1无线充电圈特写。

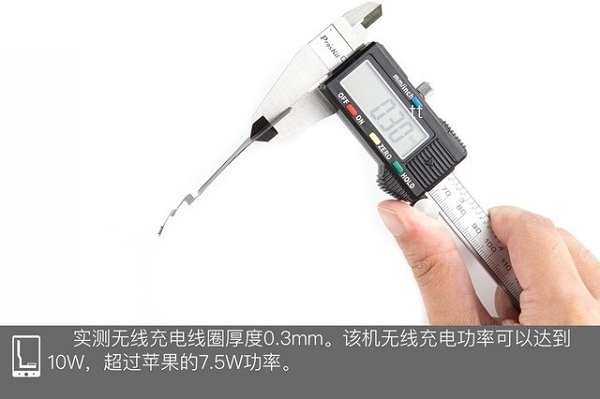

  实测坚果R1无线充电圈厚度为0.3mm,该机无线充电功率可以达到10W,超过了小MIX2S、iPhone X的7.5W功率。

坚果R1做工如何?锤子坚果R1拆解

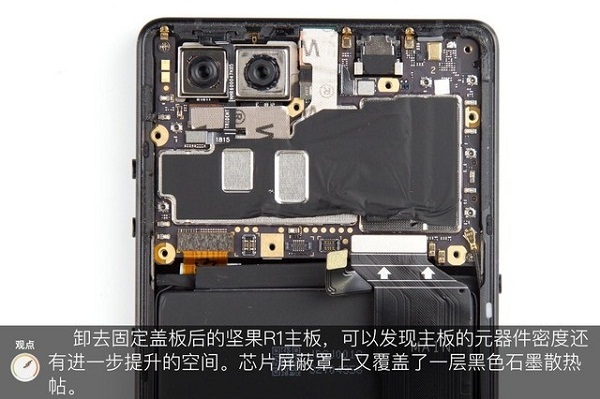

  四、拆卸主板。卸去固定盖板后的坚果R1主板,可以发现主板的元器件密度还有进一步提升的空间。芯片屏蔽罩上有覆盖了一层黑色石墨散热贴,对散热颇为注重。

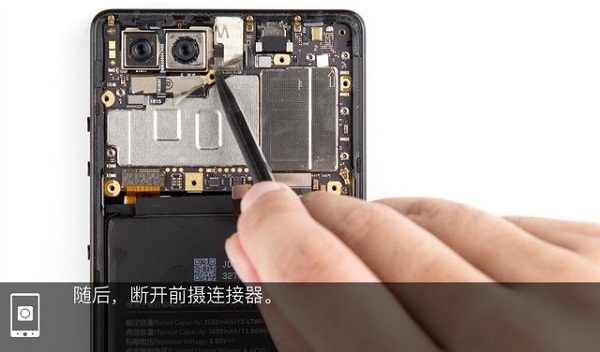

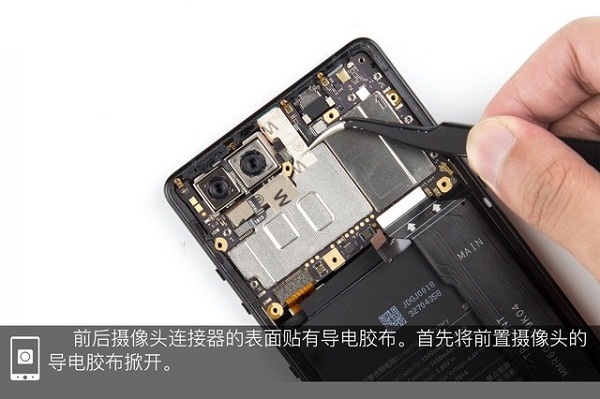

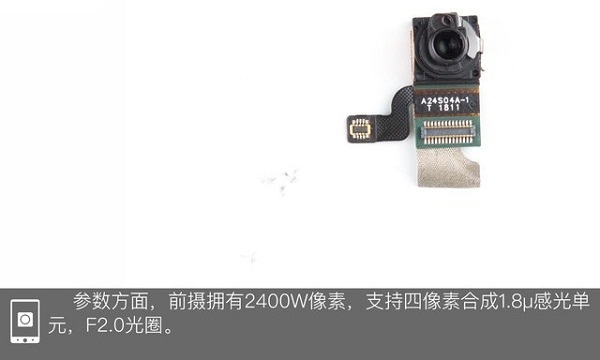

  接下来可以先拆下主板上的前置摄像头。



坚果R1做工如何?锤子坚果R1拆解

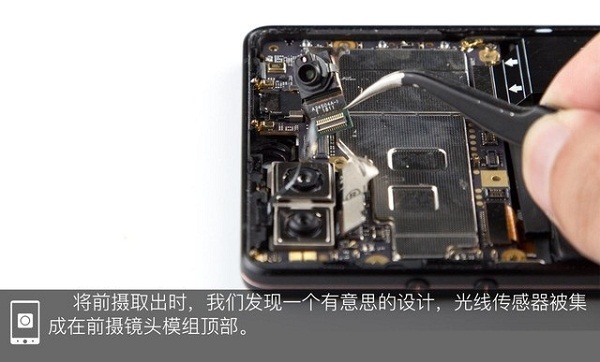

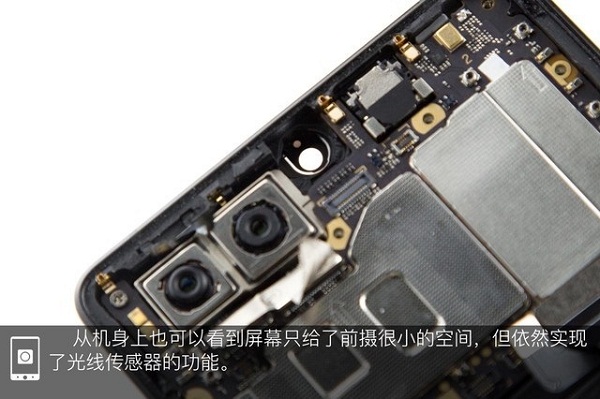

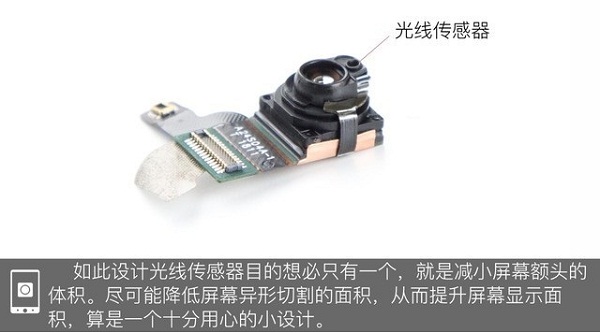

  将前置摄像头取出时,我们发现一个有意思的设计,光线传感器被集成在前置镜头模组顶部。

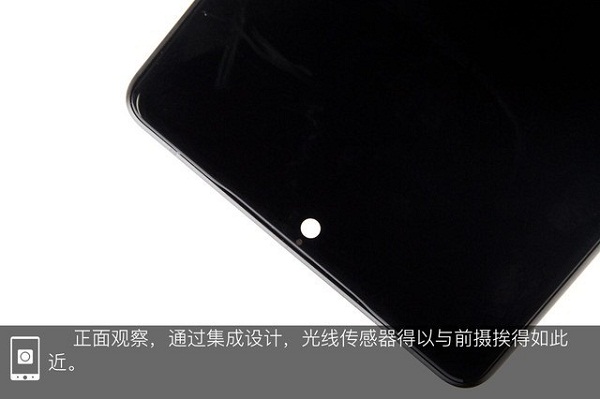

  如此设计光线传感器,目的想必只有一个,那就是减少屏幕额头的体积,尽可能两地屏幕一些切割的面积,从而提升屏幕显示面积,算是一个十分用心的小设计了。

坚果R1做工如何?锤子坚果R1拆解

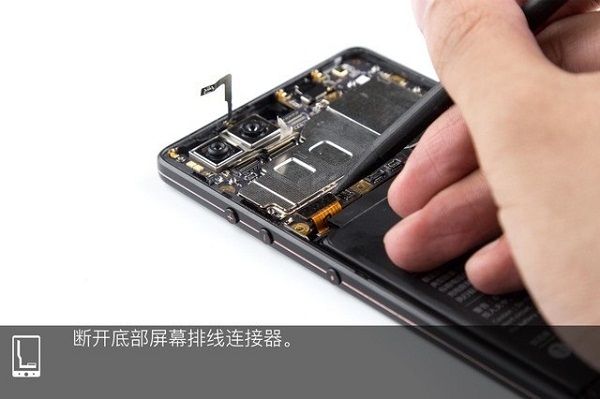

  继续拆主板,首先断开底部屏幕排线连接器。

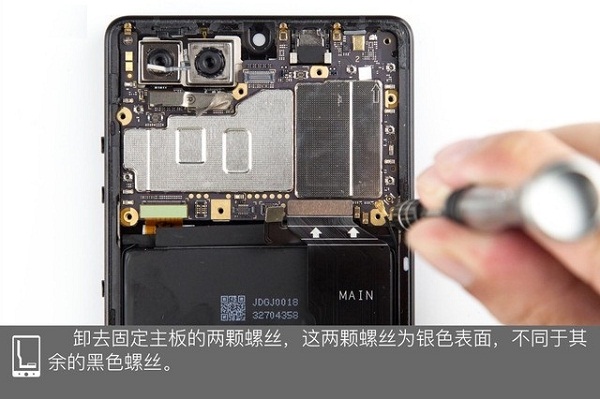

  卸去固定主板上的两颗螺丝,这两颗螺丝为银色表面,不同于其他的黑色螺丝。

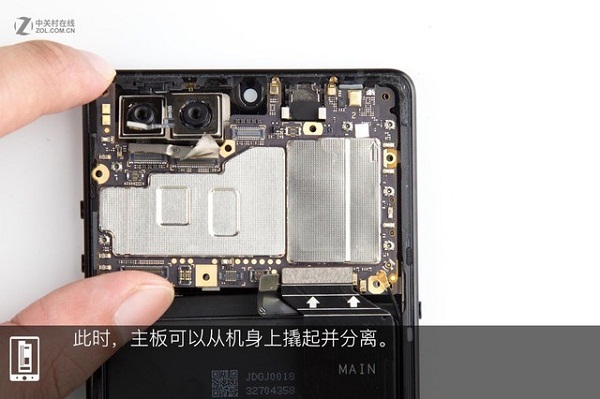

  此时主板就可以从机身撬起并分离了。

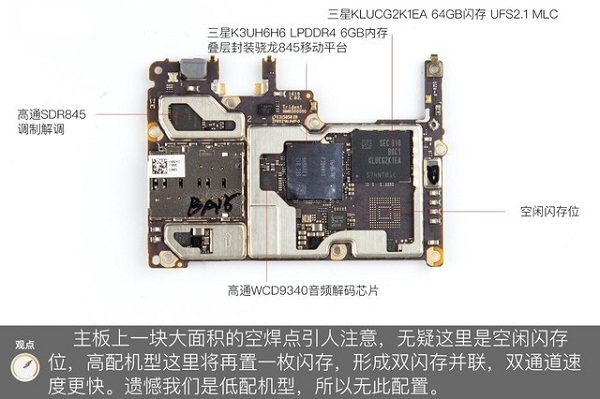

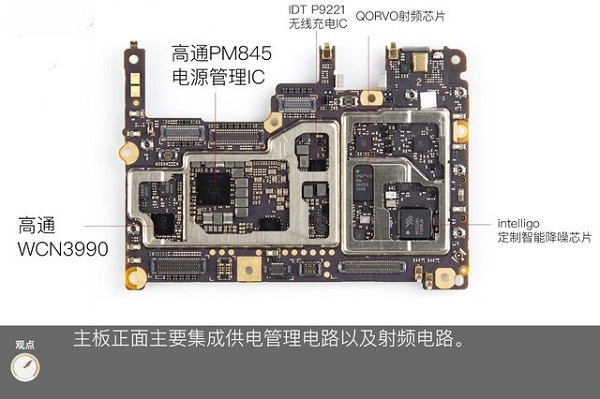

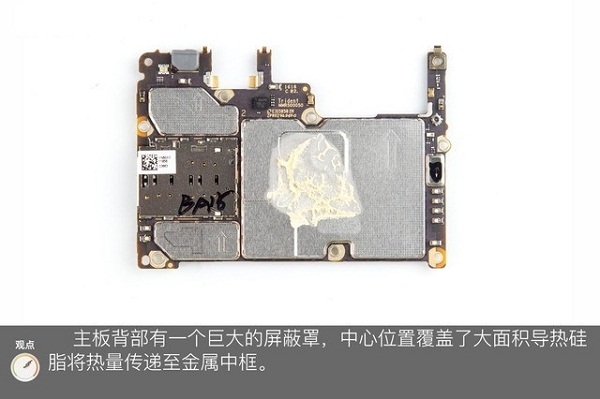

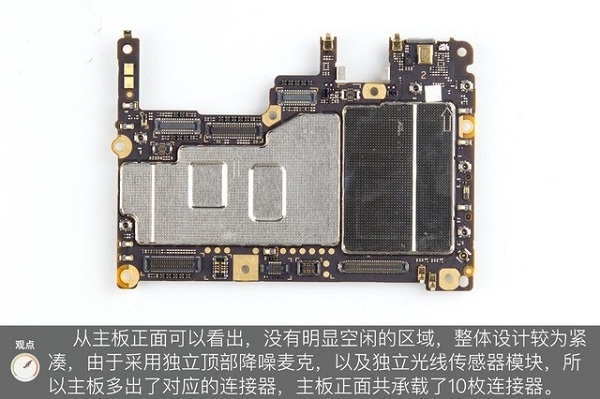

  下面是坚果R1上部主大板特写,包括芯片、设计细节等。






  主板上一块大面积的空焊引人注意,无疑这里是空闲闪存位,1TB顶配版采用双闪存并联,双通道速度更快。

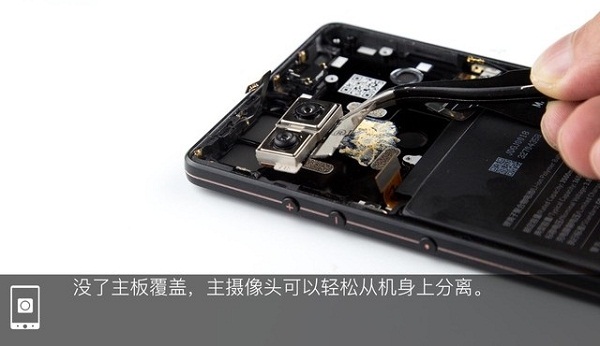

  没了主板覆盖,后置主双摄像头就可以轻松从机身分离了。

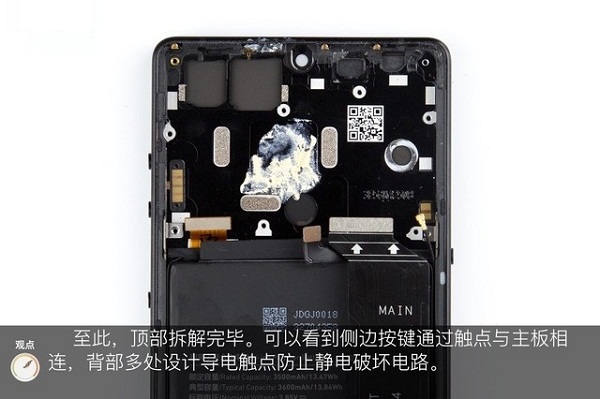

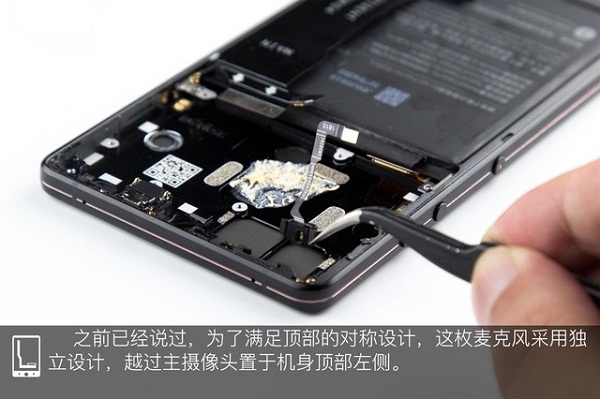

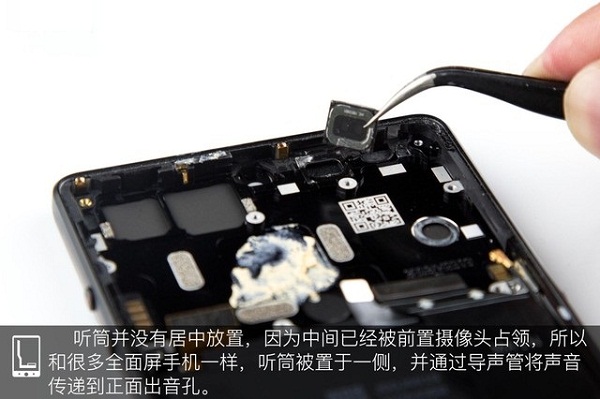

  至此,坚果R1顶部拆解完毕,可以看到侧面按键通过触点与主板链接,背部多处设计导电触点防止静电破坏电路。


  五、底部副板拆解。接下来是分离底部副板上的八颗固定螺丝。

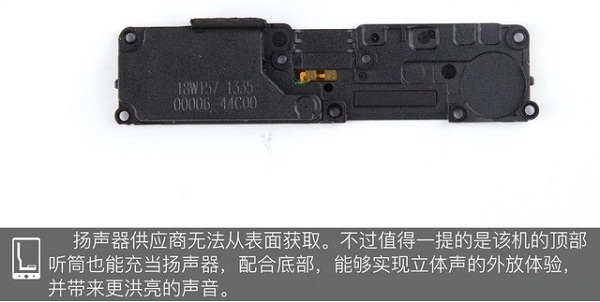

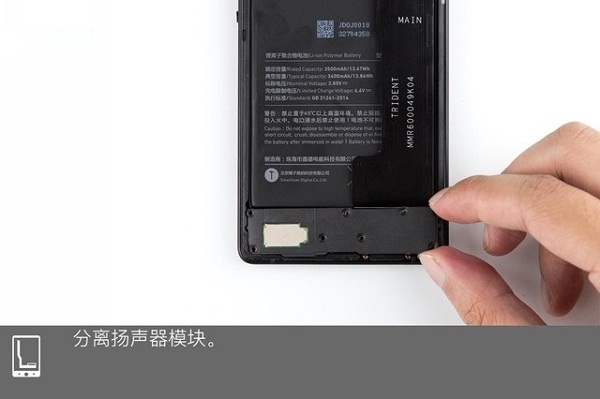

  然后分离扬声器模块。

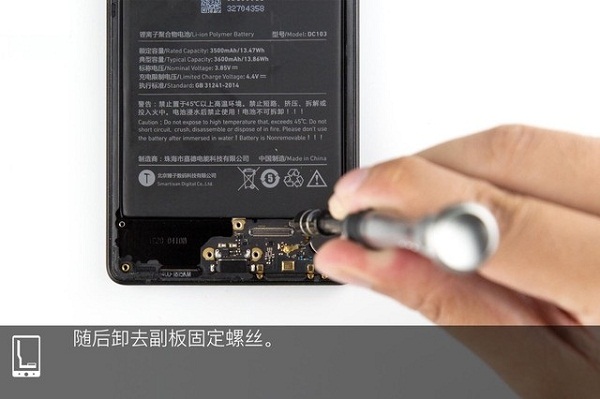

  接下来断开底部副板上的排线连接器和同轴连接器,随后卸去副板上的固定螺丝。

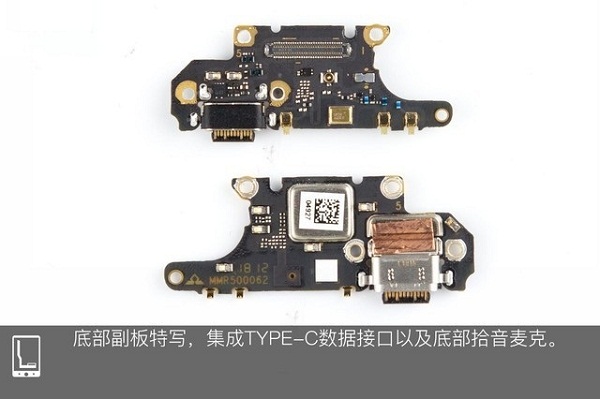

  坚果R1底部副板特写,集成USB Type-C数据接口以及底部拾音麦克风。

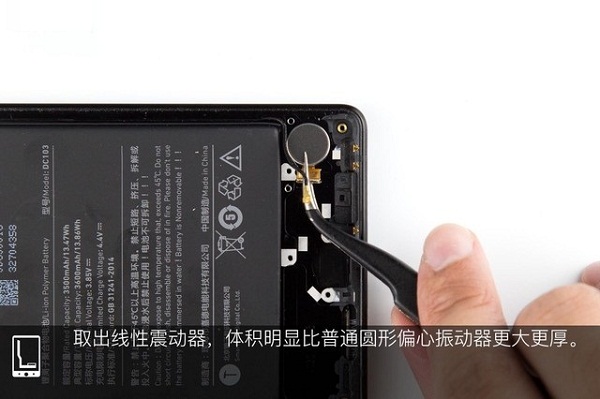

  取出线线震动器,体积明显比普通院校偏心震动器更大更厚。

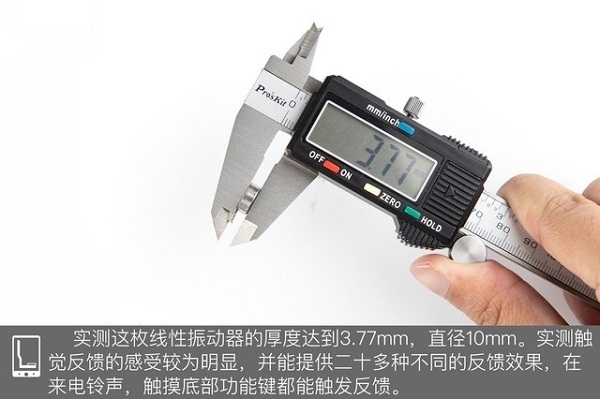

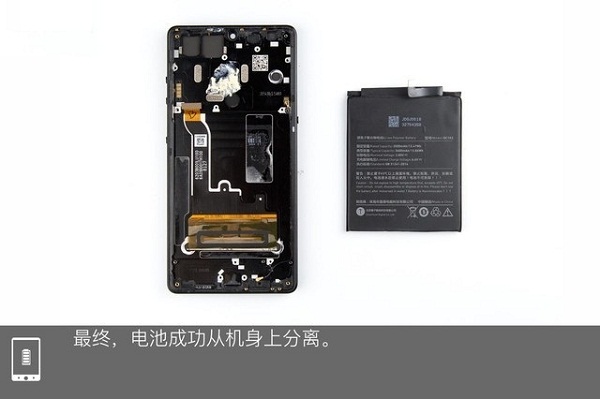

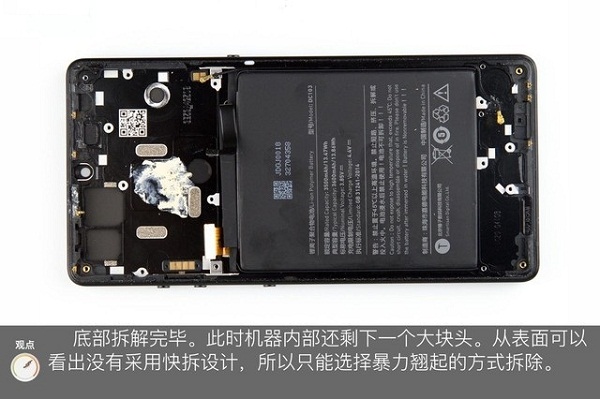

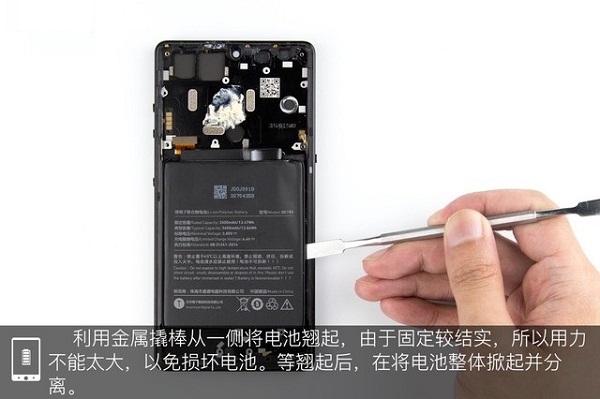

  底部副板拆卸下来之后,最后就只剩下电池了。从表面可以看出,并没有采用快拆设计,因此只能选择暴力撬起拆卸的方式了。

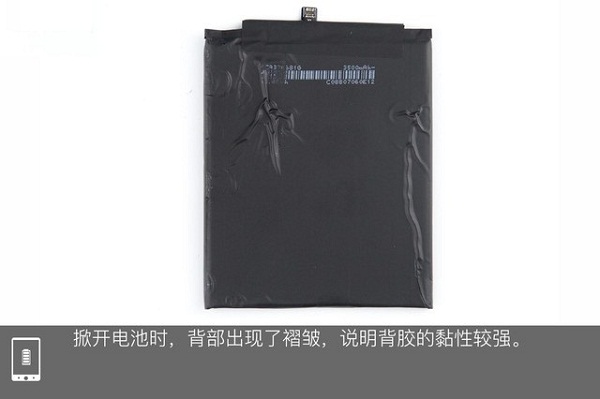

  从暴力拆卸下来的电池来看,坚果R1内置电池来自供应商,嘉德,电池容量为2600mAh,支持18W QC4.0协议快充。

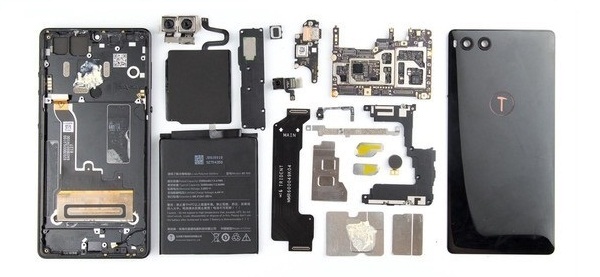

  文止于此,坚果R1拆机图解到这里就全部结束了,最后来一张拆机全家福。

总结:

  从拆解来看,坚果R1内部共有19颗固定螺丝,分布均匀。坚果R1内部结构并不复杂,拆机难点主要在玻璃后壳与强力胶固定的电池上,对于新手朋友来说,有一定的难度,一般不建议拆机,否则会失去保修,并且玻璃后壳操作不当,有碎壳风险。

  总的来说,坚果R1在提供顶级性能的前提下,做到了压感屏,触觉反馈,立体声外放、无线充电等差异化特色,并且保证了不输对手的电池容量,而内部设计方面相对保守了些,但做工用料扎实,手机质量方面会有较好的表现。至于近期曝光的坚果R1镜头容易刮花的问题,这个主要是玻璃材质导致的,与做工质量并没有直接关联,平时使用稍微注意一些或者带个保护壳,并不影响使用。
