realme X拆解图文教程

更新时间:2019-06-03 浏览量:2843


  realme X正面配备了一块6.53英寸的AMOL.ED屏幕,高通骁龙710处理器,在存储方面,提供了4/64GB、6/64GB和8/128GB三种规格,采用了4800万像素的后置主摄,同时附带500万像素的景深副摄。续航方面,realme X配备了一块3765mAh容量的电池,这款机器的性能究竟如何呢?本文通过对realme X拆解来一探究竟吧。

realme X拆解

realme X拆解方法/过程:

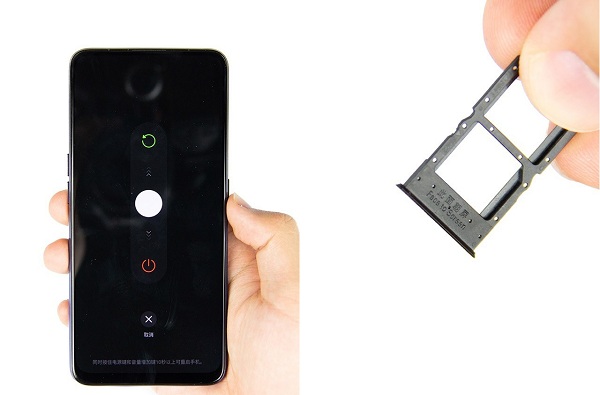

  关机取出SIM卡,准备拆解。

realme X拆解

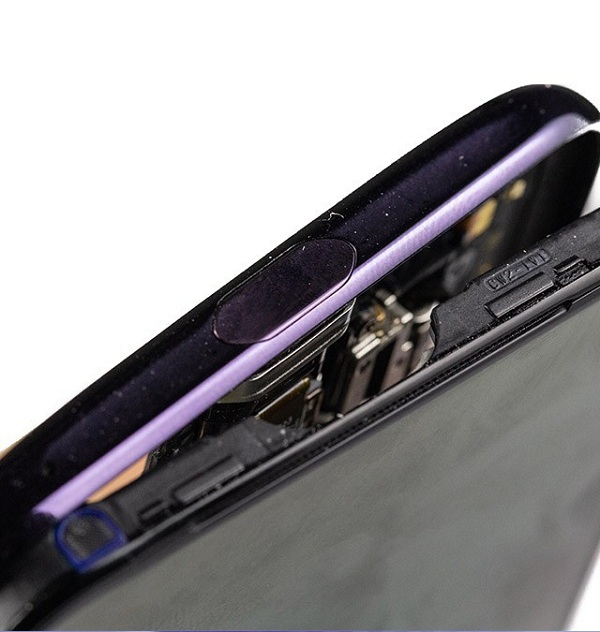

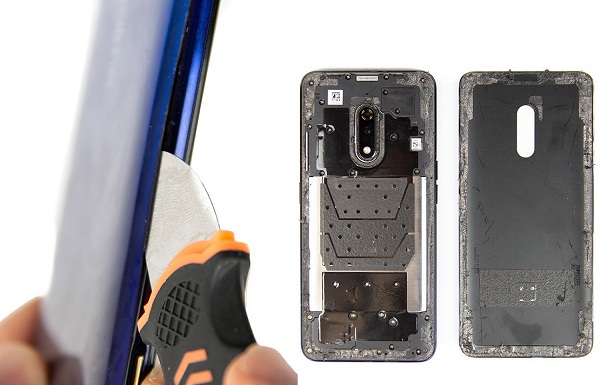

  然后我们用热风枪对盖板边缘进行均匀加热,注意温度不要太高,毕竟是塑料后盖,随后用吸盘金和小刀开缝,慢慢撬开。


  后盖是软的,手机背面应该非常防摔吧。


  与一般手机不同的是,realme X的加固盖板和中框是连在一起的,需要从屏幕侧撬面开。



realme X拆解

  接下来,我们依次断开电源排线,副板、屏幕BTB,可以看到主板BTB接口附近都有泡棉包裹防护所有排线都断开后,连接在排线上的USB Type-C接口就可以那小来了。

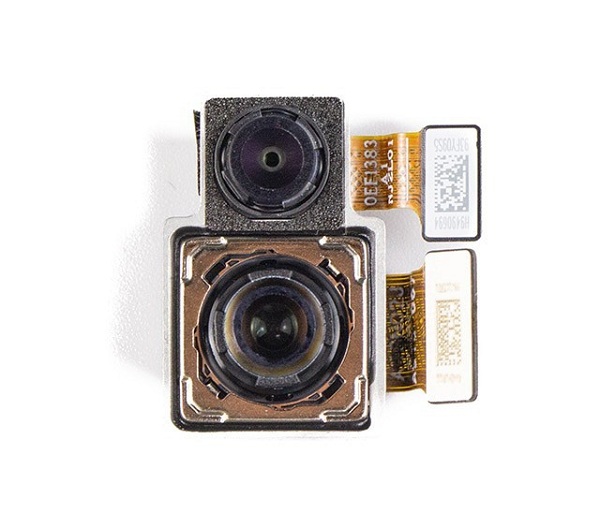

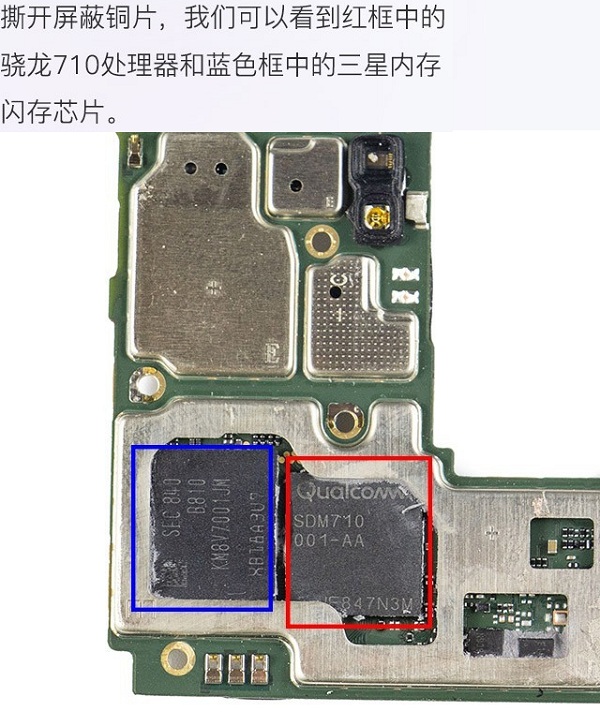

  随后,我们断开主板RF同轴线,并取下摄像头模块。realme X采用了后置4800万+500万像素,主摄CMOS为索尼IMX586,副板镜头用来辅助成像。


  拆下镜头后,就可以取出主板了。

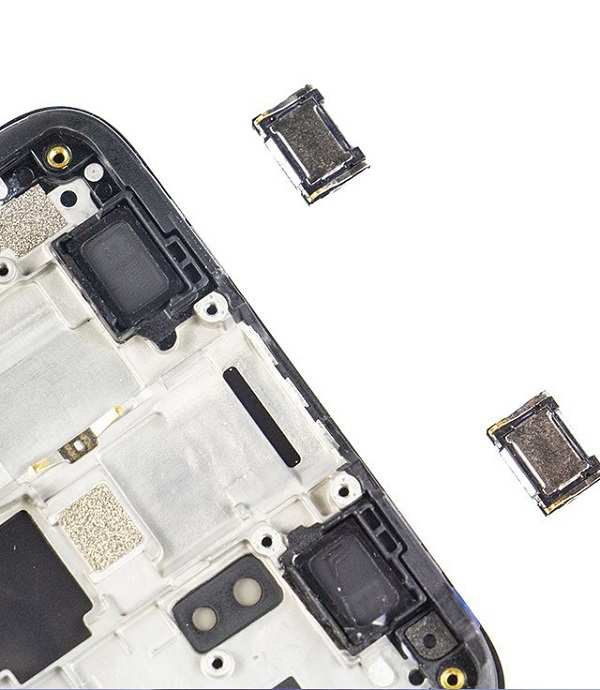

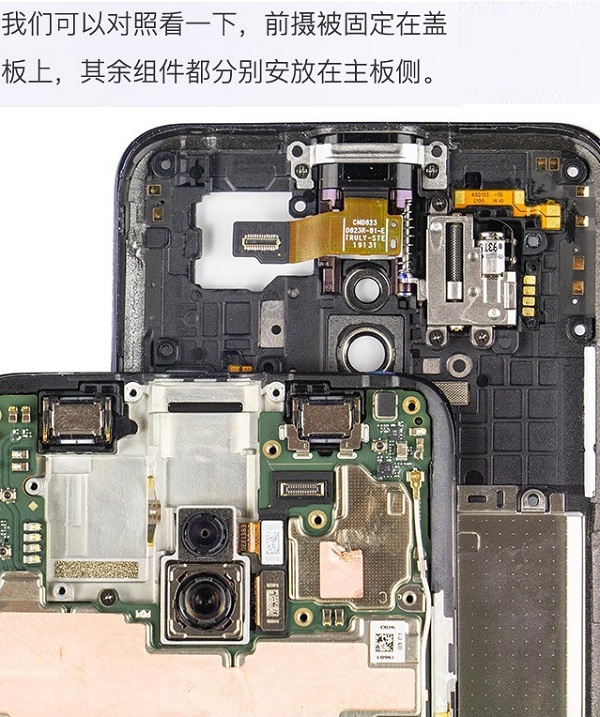

  realme X在顶部安排了两个听筒,在拆机过程中这种设计还是第一个。

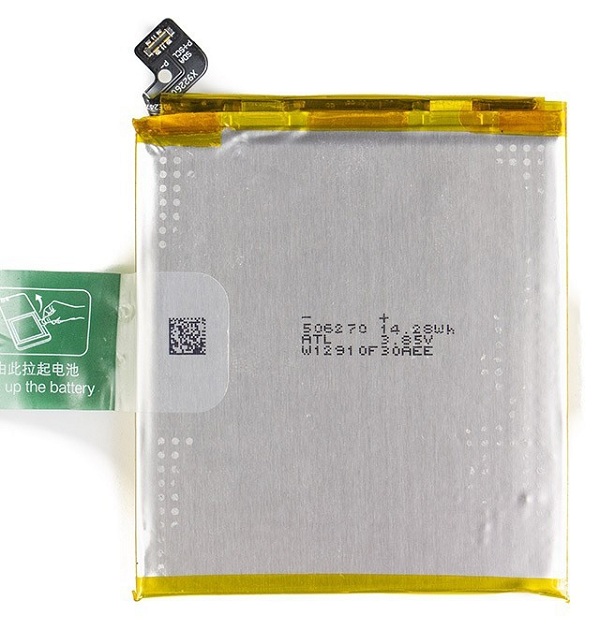

  随后使用快拆取下电池,由ATL提供,realme X电池容量为3765mAh。

realme X拆解

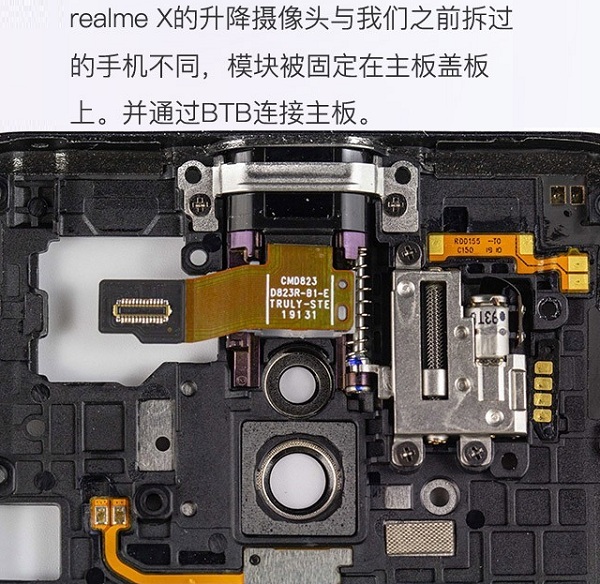

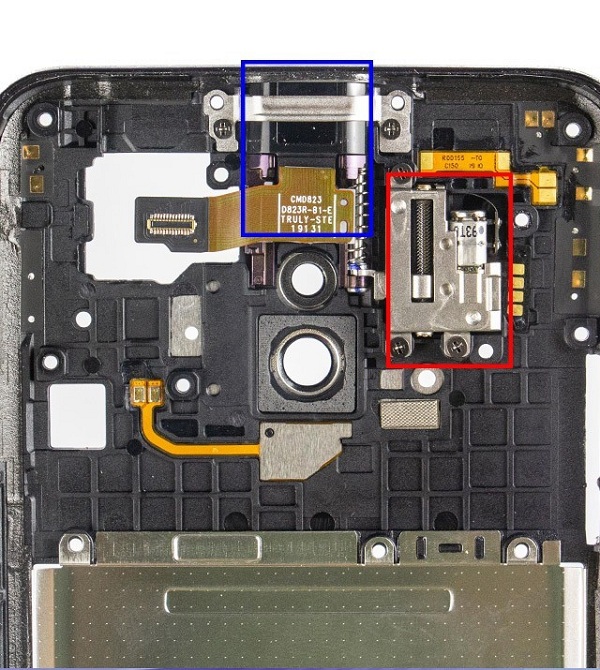

  我们来看看中框部位的升降机构,红框部分是升降马达,篮筐部分是镜头部分。

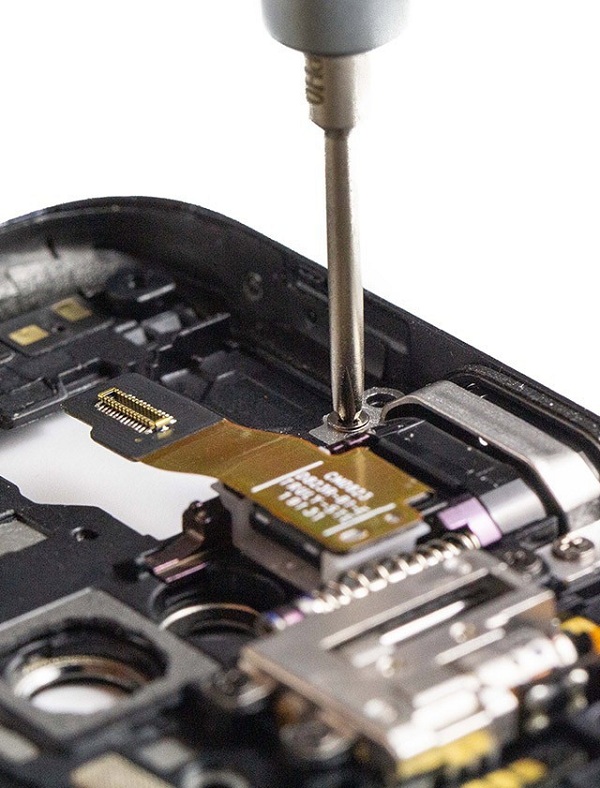

  拧开顶部的限位框螺丝,即可取下升起试镜头。

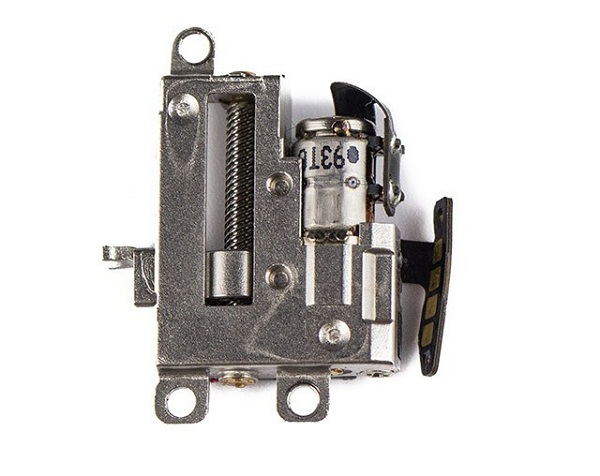

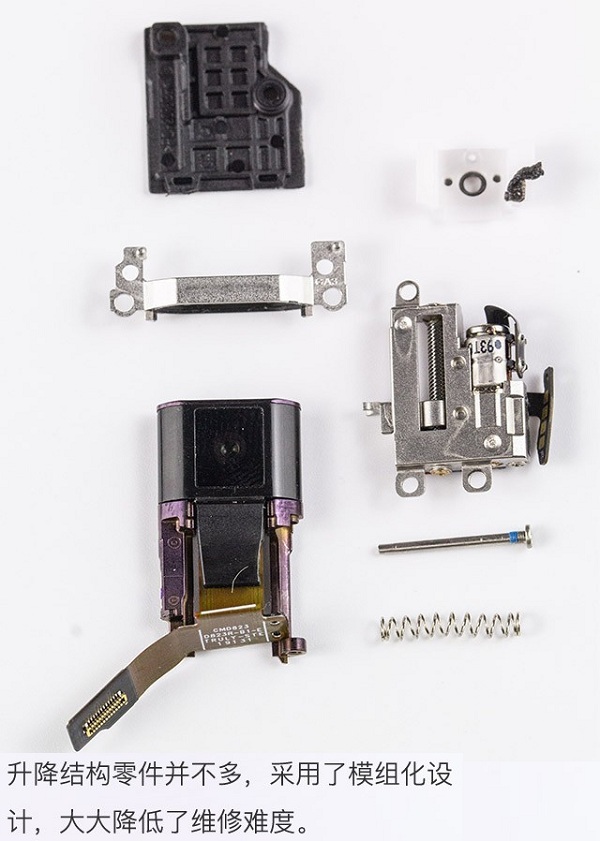

  步进马达机构一览。


realme X拆解

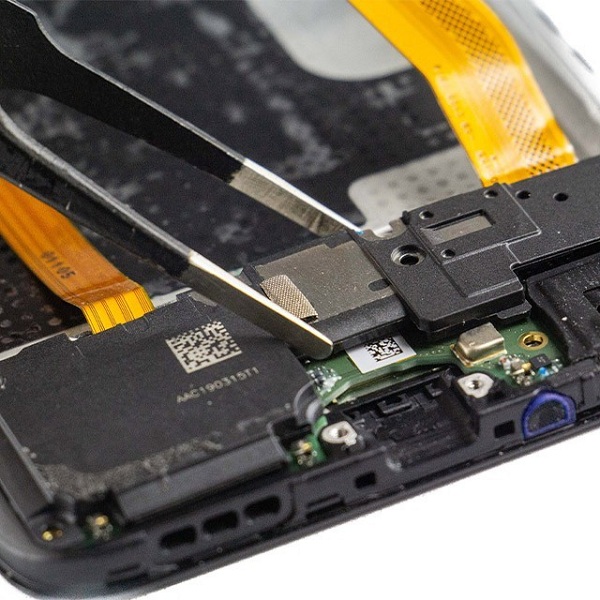

  最后我们取下副板盖板,扬声器也集成在盖板上。

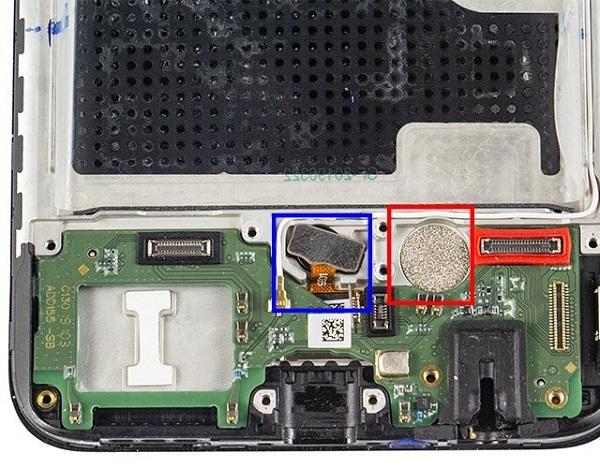

  红框部位为马达位置,篮框部位为指纹识别模块。

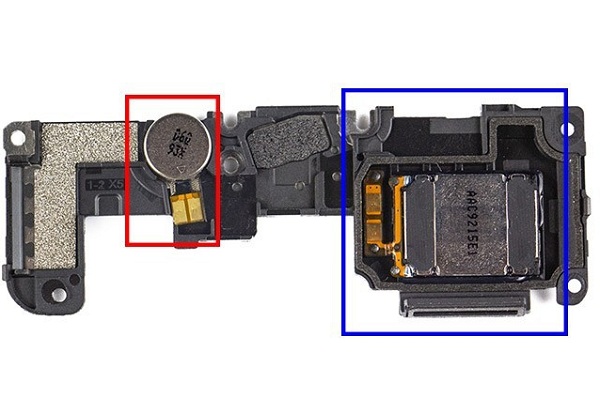

  realme X采用了一颗转子马达(红框位置),蓝框部分为底部扬声器,扬声器大笑中等。

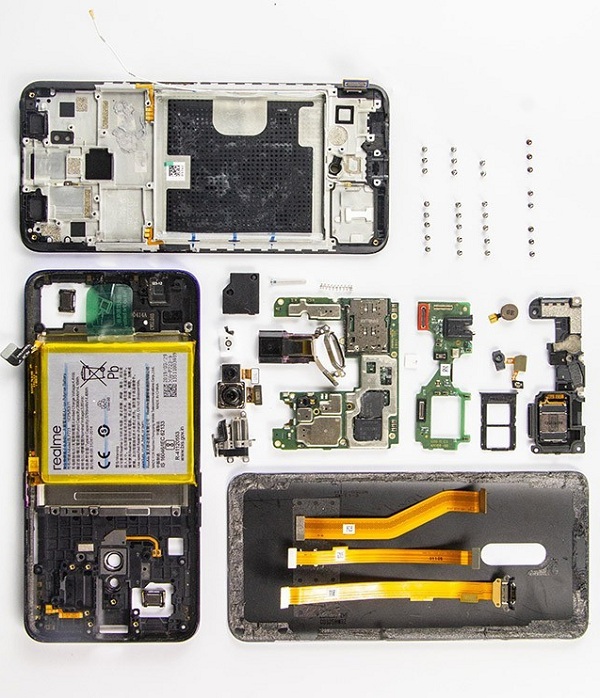

  至此,realme X拆解到这里就结束了,附上全家福。
