魅蓝6T拆解教程

更新时间:2018-06-05 浏览量:845

  凭借着高颜值的设计和实惠的价格,魅蓝手机一直深受年轻人欢迎。5月29日,魅蓝在北京发布了旗下第三款全面屏手机魅蓝6T,这部手机在外观设计方面依旧是我们熟悉的魅蓝风格,再配上同价位并不多见的双摄,足以看出魅蓝的诚意。出于成本上的考虑,魅蓝6T依旧采用聚碳酸酯的机身材质。不过因其机身表面还涂有一层特殊的PPG大师漆,单手握持的手感非常不错,可以看到魅蓝在这台“基本款”手机上依然下了很大的功夫。除了高颜值的外表,相信很多人对这部手机的内部也很感兴趣。毕竟这部手机的售价不足千元,那么这一次魅蓝是不是将重点全部放在了外部呢?让我们一起通过今天的魅蓝6T拆解寻找答案吧!

魅蓝6T拆解教程

外壳拆解

  魅蓝6T采用了聚碳酸酯的后壳,所以拆解起来还是很轻松的。我们将手机关机后,首先取出位于机身侧面的SIM卡卡槽,然后将底部的两颗螺丝拧下来,就可以进行拆后壳的工作。

魅蓝6T拆解教程

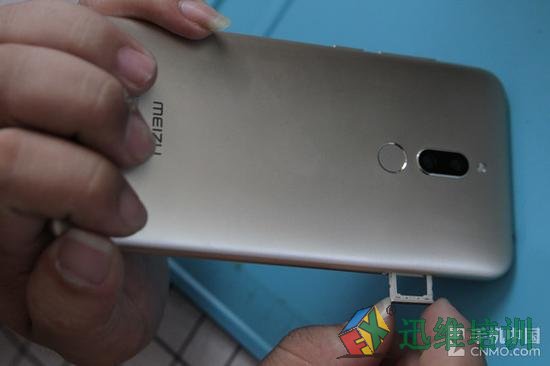

拔下SIM卡

后壳拆解


后壳拆解

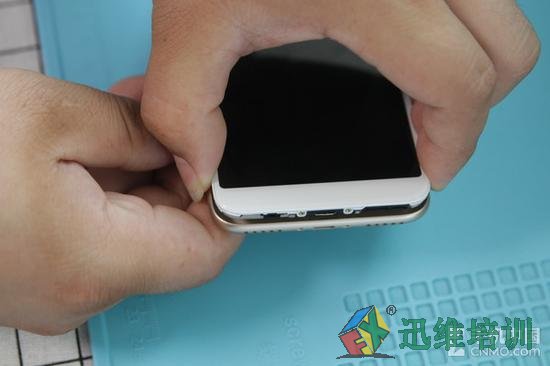

  魅蓝6T的后壳采用了卡扣式设计,这在百元机中十分常见。我们只需要在机身底部打开一条缝隙,即可将手机后壳开启。在这一步中,我们使用撬片会容易一些,不过在滑动撬片的时候,尽量不要太深入手机,避免造成内部排线损坏。

魅蓝6T拆解教程

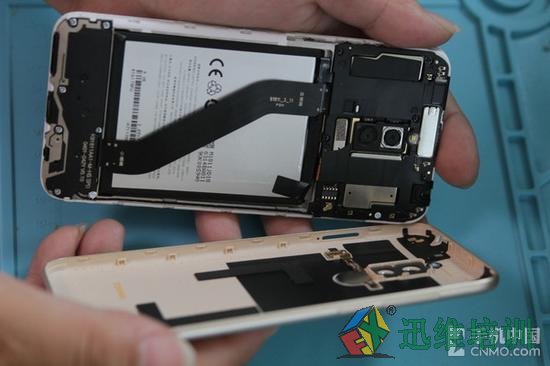

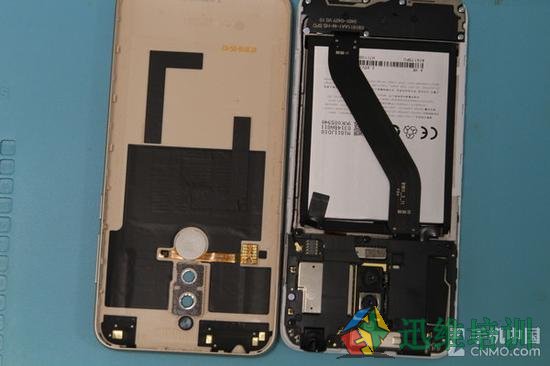

后壳完全拆解

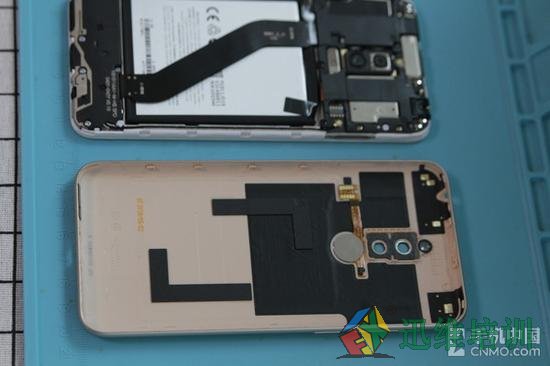

  将后壳拆解后我们可以发现,魅蓝6T背部的指纹识别模块并没有采用常见的排线连接,而是通过对应的触点与主板相连,这样做的好处是降低维修难度,而且在拆机的时候也避免了不小心将排线弄断的情况出现。

魅蓝6T拆解教程

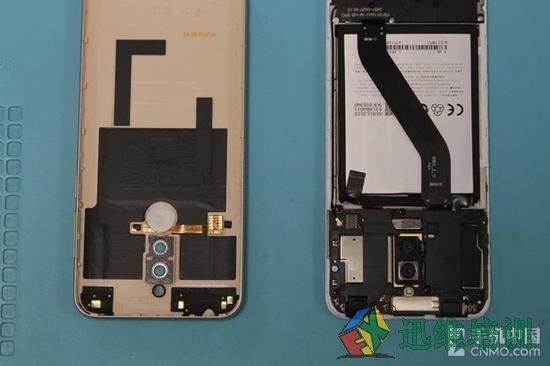

  将后壳拆开后,我们可以看到魅蓝6T的内部结构。魅蓝6T采用了成熟度很高的三段式设计,主板在上方,副板在下方,中间是电池。这样的结构已经非常经典,我们不再赘述。

拆解主板与副板

  可以看出,魅蓝6T的主板位置覆盖了一层塑料保护罩,保护罩通过螺丝固定,结构上更加稳定。将保护罩上的螺丝拧下后,我们即可将保护罩拆除。

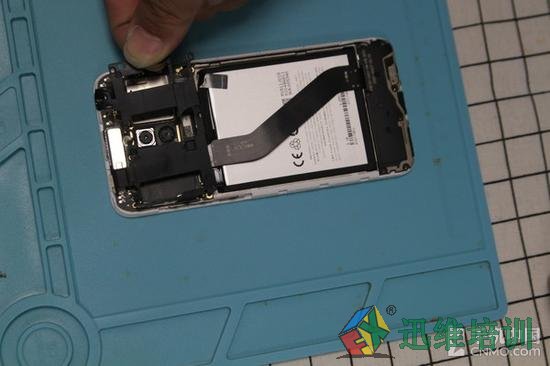

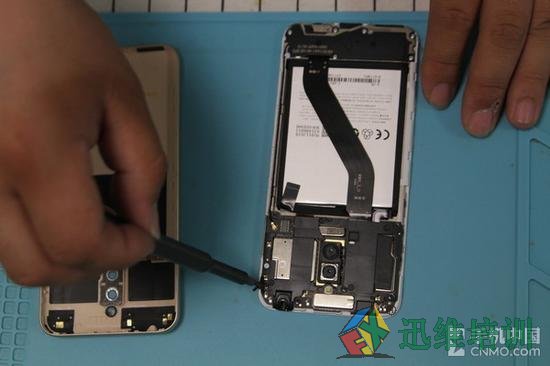

拆解主板保护罩螺丝

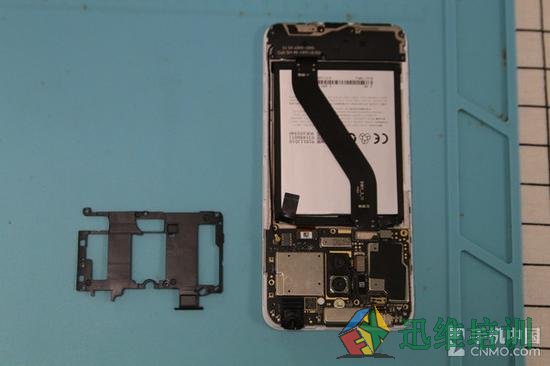

拆解主板保护罩

魅蓝6T拆解教程
魅蓝6T的主板呈现在我们面前

  拆除保护罩后,魅蓝6T的主板终于展现在我们面前。依次挑开主板上的排线,即可将整块主板拆解下来。简单来看,魅蓝6T的主板做工还是不错的,所有重要元器件均覆盖有屏蔽罩和石墨贴纸。

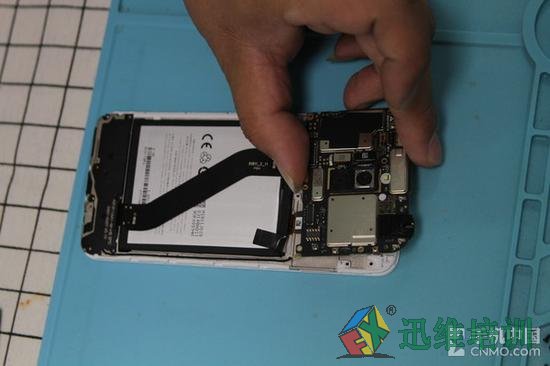

拆解魅蓝6T主板

  将摄像头模组的屏蔽贴纸撕下后,我们就可以将魅蓝6T的摄像头取下。这一次魅蓝6T将后置双摄固定在了一起,其中主摄像头为索尼IMX278传感器,采用了RGBW的像素排列,与普通RGB排列摄像头相比增加了透明的W像素,能够获得更多的进光量。

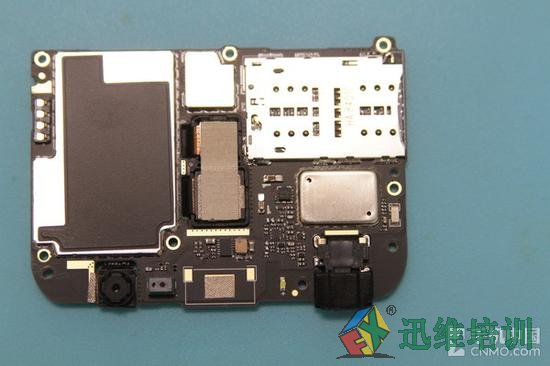

魅蓝6T主板

魅蓝6T拆解教程

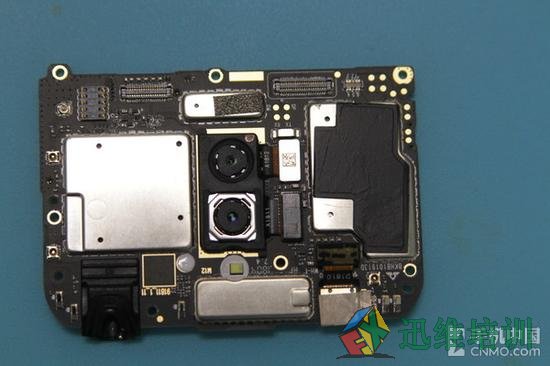

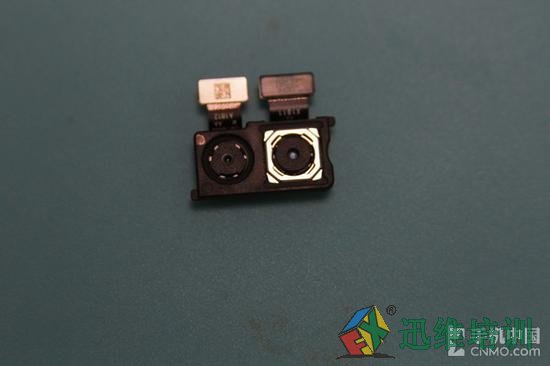

魅蓝6T后置双摄特写

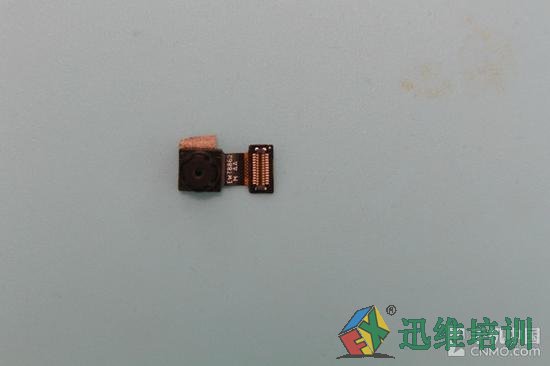

魅蓝6T前置摄像头特写

  这一次魅蓝6T的3.5mm耳机接口位于机身上方,而从主板上我们也能看到3.5mm耳机接口的位置,这虽然占据了一部分主板空间,但是能有效缩减机身下方副板的面积,从而让魅蓝6T能够容纳更大容量的电池。

左下角处为魅蓝6T的3.5mm耳机接口

  接下来拆副板。副板与主板相同,同样拥有一块塑料保护罩,将螺丝拧下即可看见副板的真面目。

拆解副板

魅蓝6T拆解教程
魅蓝6T的副板尺寸很小

  由于3.5mm耳机接口被挪动到机身上方,所以魅蓝6T的副板尺寸并不是很大。而且为了维修方便,底部的震动马达也采用了触点的连接方式,将副板掀起后,即可看到震动马达。

拆除副板后可见震动马达的触点

魅蓝6T拆解教程

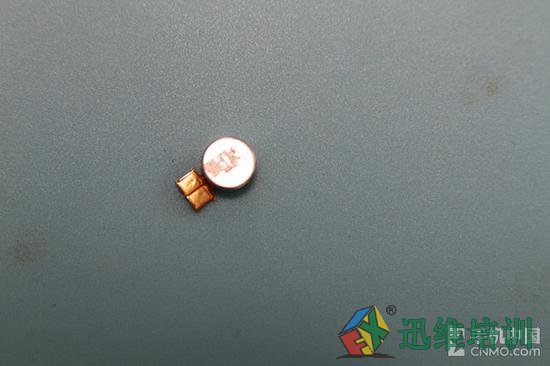

魅蓝6T震动马达特写

  与主板不同的是,副板与中框之间采用了胶水粘合,取下的时候需要小心。

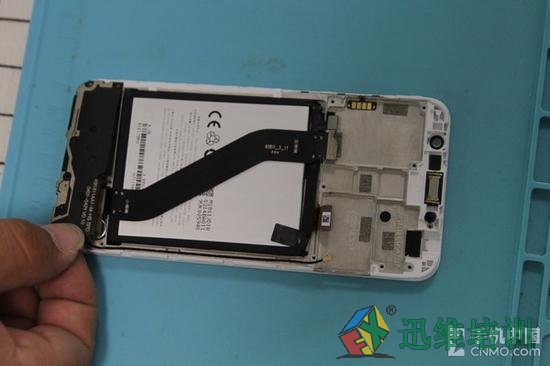

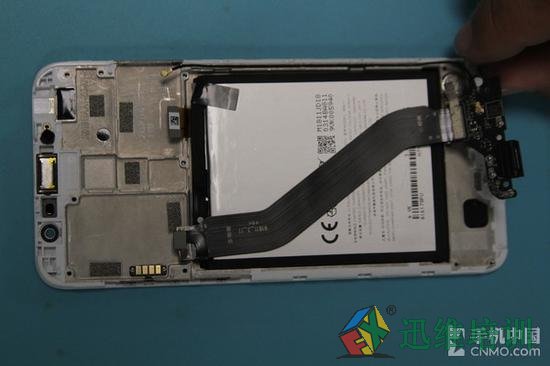

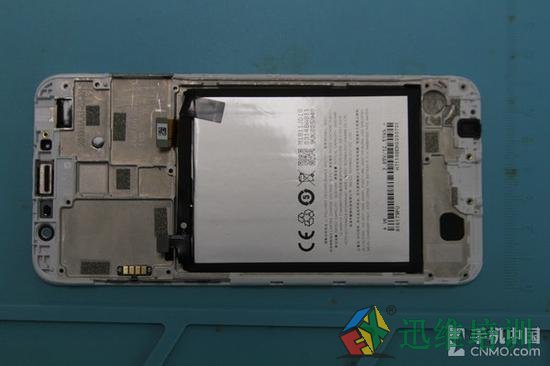

主、副板均被拆除

  魅蓝6T的中框骨架同样拥有标准的分区设计,主板副板的各个模块均能有序地排布在相应的分区内,让整机的坚固性更强。

电池部分参数

  出于稳定性的考量,目前绝大多数安卓手机的电池胶都粘贴得很牢固,拆解起来还是有些复杂的。如果想要拆解下来,必须使用有机溶剂或者加热的方式,最后很容易导致手机电池出现一些不良的影响,所以我们暂且不将电池拆解下来。

魅蓝6T拆解教程
魅蓝6T的电池

  简单看一下电池参数,魅蓝6T的电池表面已经将这块电池的详细参数向我们阐述清楚,其额定容量3230mAh,典型容量3300mAh,这一电池容量完全可以满足魅蓝6T一整天的续航。

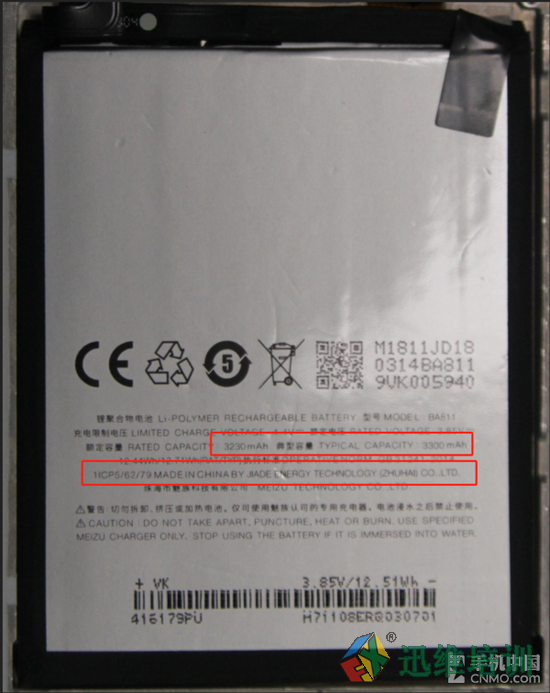

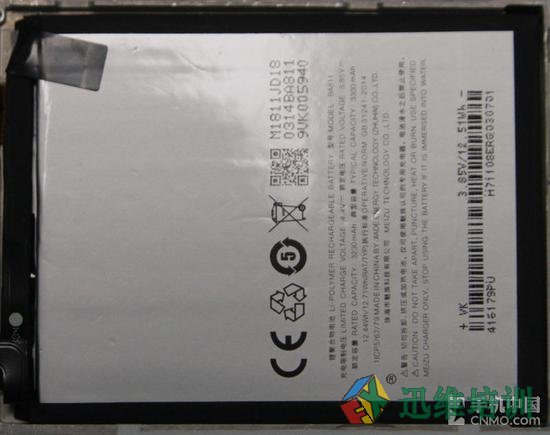

魅蓝6T电池详细参数

  魅蓝6T的电池供应商是来自珠海的嘉德电能科技,这家供应商此前曾为多个手机厂商提供电池,而且魅族也在多款产品中使用过该品牌的电池,所以在稳定性方面还是很有保障的。

总结

  魅蓝6T的拆解工作到这里就算基本完成了。经过拆解,我们不难发现魅蓝的这台“基本款”手机的做工确实是很扎实的。一体化的背壳设计可以有效降低成本,同时又不失魅蓝一贯的简洁性。而且其机身内大量采用卡扣设计,也让这部“基本款”的手机在成本上降低不少。

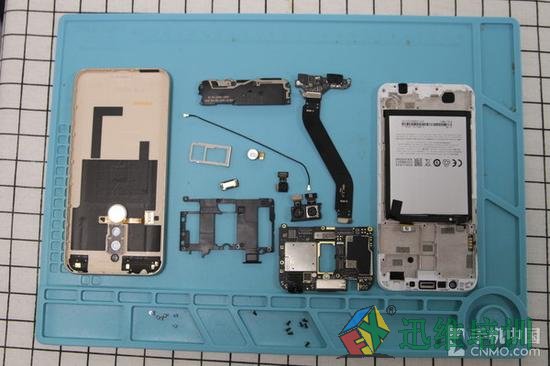

魅蓝6T拆机全家福

  当然,现在市面上大部分手机在组装方案上基本没有什么太大的不同,拥有如此出色的做工,相信魅蓝6T足以满足你对质量的要求。
